冷藏车外置式多锁点卡车门锁结构

　　这款外置式车门锁止机构，主要适配冷藏运输类货运车辆的侧门、后门安装场景，是冷链运输装备中保障厢体密封可靠性的核心五金部件。在实际冷链物流作业中，厢体门的锁止可靠性直接关系到厢内温控效果，一旦锁点压合不足出现缝隙，会导致冷量泄漏、厢内温度波动，既增加制冷机组能耗，也可能造成运输的生鲜、医药类货品变质，因此这类长杆式多锁点门锁，一直是冷藏车配套锁具的主流选型方向。

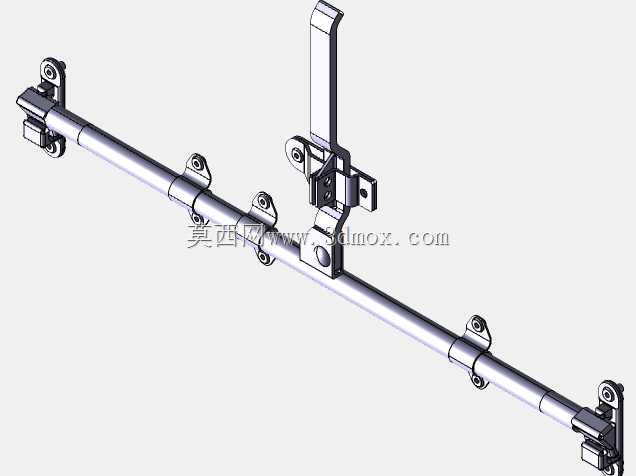

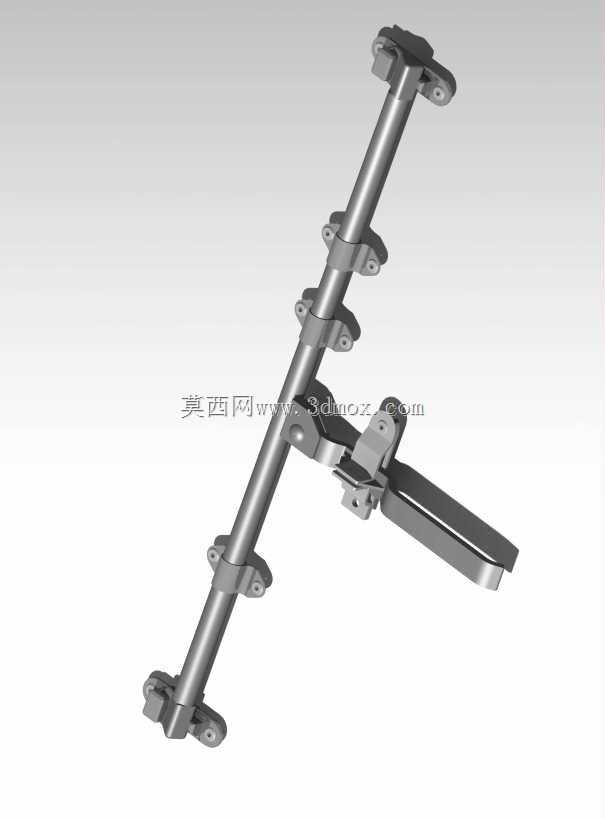

　　从结构设计逻辑来看，该锁具采用通长金属主杆作为核心传力构件，沿车门竖向布置，杆体上均匀分布多个锁扣座，每个锁扣座对应厢体门框上的固定锁钩，当操作端的把手扳动至锁止位置时，主杆会沿自身轴向产生小幅位移，带动所有锁扣同步卡入对应锁钩，通过杠杆放大的压紧力，将车门边框的密封胶条均匀压合在门框上，相比单点式门锁，这种多锁点结构能让整圈密封胶条的压缩量保持一致，避免局部缝隙漏冷，同时能承受车辆行驶过程中颠簸、转弯产生的厢体形变冲击力，不会出现行驶中门锁松脱的问题。

　　在安装边界设计上，主杆的固定座采用带安装孔的铰接式结构，可通过螺栓直接固定在车门门板外侧，不需要在门板内部开设复杂的预埋槽，适配不同厚度的玻璃钢、彩钢板材质冷藏车门，安装时只需根据车门实际高度调整主杆长度、匹配锁扣座的间距，就能适配不同尺寸的厢门，通用性较强。操作端的把手采用偏心压紧结构，扳动把手时的行程经过优化，操作人员站在地面单手即可完成开锁、锁止操作，把手的握持部位做了加宽处理，即使佩戴劳保手套操作也不会打滑，冬季低温环境下操作也不会出现卡滞。

　　从功能特性来看，锁具所有外露部件均采用耐腐蚀的金属材质，表面做了防锈处理，能够适应户外雨雪、道路盐雾、高低温交替的复杂作业环境，不会因为长期外露使用出现锈蚀卡滞。锁止状态下，主杆上的所有锁点处于机械自锁状态，即使车辆行驶过程中产生持续振动，锁扣也不会自行脱开，部分同类型结构还可在把手位置加装挂锁孔，实现额外的防盗锁止功能，满足货运场景的防盗需求。

　　在三维建模过程中，这类锁具需要重点验证主杆的转动同轴度、锁扣与锁钩的配合间隙，若同轴度偏差过大，会导致扳动把手时阻力过大，甚至出现锁止不到位的情况；锁扣与锁钩的配合面需要做导向倒角，方便安装对位，同时压紧行程要匹配密封胶条的压缩量，既保证胶条被充分压实，又不会因为压紧力过大导致胶条过早老化、把手操作力超标。另外，固定座的安装孔位需要做成长圆孔设计，允许安装时存在一定的位置调整量，降低现场安装的对位难度，适配不同厂商的厢体门框加工公差。

　　实际选型应用中，这类长杆门锁除了冷藏车之外，也可适配干货厢式货车、集装箱侧门、保温库房外置门等需要多点均匀压紧的密封门场景，可根据门的高度选择对应长度的主杆，调整锁扣的数量，单根主杆上的锁扣数量通常根据门高设置，2米左右的厢门一般设置4-5个锁点，即可保证整圈密封的压合均匀性。设计时还需要考虑锁具开启后的把手限位，避免车辆行驶过程中把手晃动产生异响，同时避免把手与车身其他部件发生干涉。
