中西部赛贡蒸汽拖船改进框架结构设计

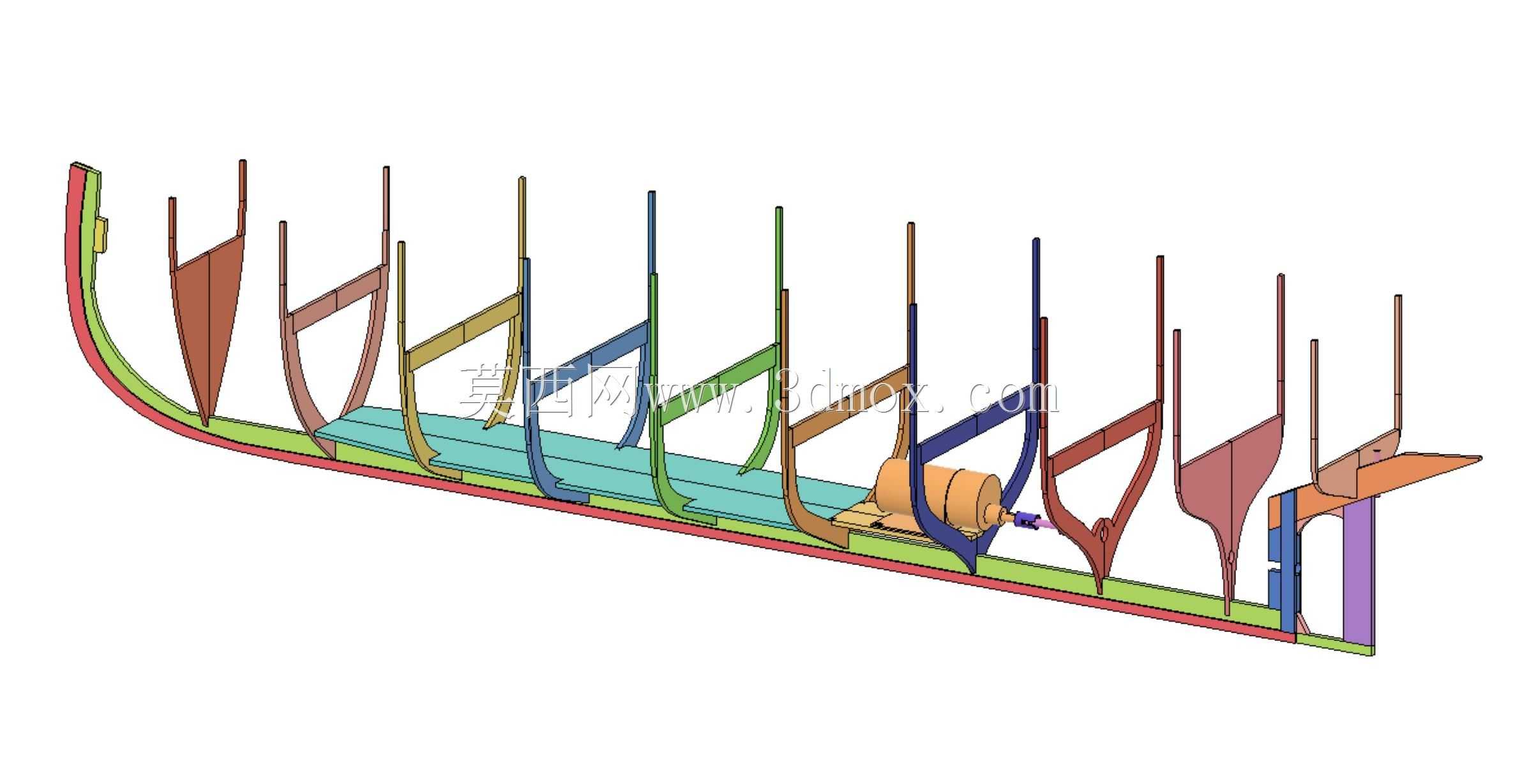

　　这款1:32比例的中西部赛贡蒸汽拖船改进框架，针对原版木质套件的结构缺陷做了针对性优化，核心围绕船体装配精度、结构刚性与内部空间利用率三个维度展开调整，适配静态展示与遥控改装两类主流船模应用场景。原版套件采用常规厚框架搭配高地台板的设计，不仅挤占船体内部动力组件、舵机、电池的安装空间，传动轴与龙骨的夹角偏大，传动过程中容易出现齿轮啮合间隙过大、运转噪音高的问题，长期运转还会加剧齿轮磨损，缩短传动组件使用寿命。改进后的框架将侧壁厚度做了减薄处理，在保证层板结构抗弯强度满足1:32比例船模受力要求的前提下，最大化释放船体中部、艉部的舱内可用空间，足以容纳常规370减速电机、9g舵机、2S锂电池以及遥控接收模块，

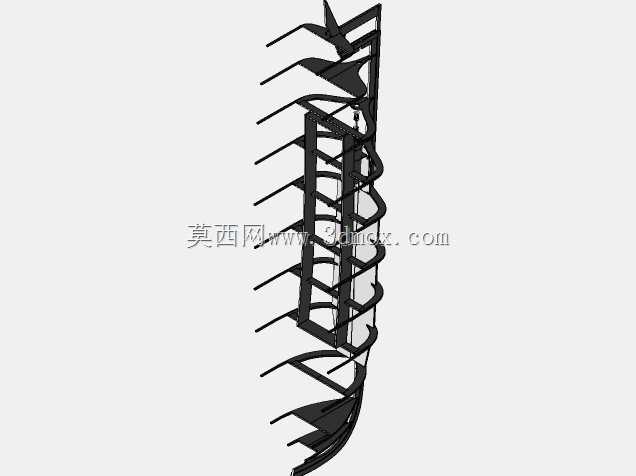

　　不需要额外切割船体侧板拓展空间，避免了二次切割导致的船体形变问题。框架的地台板安装高度同步下调，将传动轴安装位调整至与龙骨平行的状态，传动路径上的偏置角度控制在普通直齿轮驱动电机的适配范围内，不需要额外使用万向节补偿角度偏差，既降低了传动损耗，也简化了动力组件的安装调试流程，新手装配时不需要反复调整传动轴同心度就能保证传动顺畅。为了解决船体粘接过程中容易出现的侧板外凸、龙骨偏移问题，框架上额外增设了定位支架结构，装配时可以将整个船体框架倒置固定在平整的建筑板上，依靠支架的定位面约束龙骨与各层框架的同轴度，粘接固化过程中不会因为胶水收缩、外力触碰出现结构歪斜，能有效保证船体左右对称性，降低后续船壳板铺设的打磨工作量，

　　避免出现船舷两侧线型不一致的问题。框架上预留了2D图纸标注的A、E两个基准偏移高度标识，装配时可以直接以这两个标识为基准定位上层建筑、烟囱、桅杆的安装位置，不需要反复测量核对尺寸，能有效控制装配累积误差。整个框架的安装边界完全匹配原版赛贡拖船的船体线型，所有框架隔层的外形轮廓都与船体内壁曲面完全贴合，不需要额外修磨就能直接卡入船体定位，隔层上预先开设了走线槽、设备安装孔位，动力线路、舵机线路可以直接沿走线槽布置，不会出现线路挤压、干涉传动组件转动的问题。针对静态展示场景，框架的上层支撑面做了平整度优化，粘接上层建筑甲板时不会出现高低差，甲板与船舷的接缝可以做到均匀一致，减少填缝打磨的工作量；针对遥控改装场景，

　　框架在艉部预留了舵机安装沉台、轴套定位孔，轴套安装后与龙骨的同轴度公差控制在0.1mm以内，能有效减少传动轴转动时的震动，提升航行时的稳定性。框架的各连接部位都做了加宽粘接面设计，相比原版套件的窄边粘接结构，整体结构刚性提升明显，即使日常搬运、航行时碰到轻微障碍物，也不会出现框架开胶、船体变形的问题。整个框架的设计完全兼容原版套件的所有外观配件，烟囱、桅杆、舱室、救生设备等原版零件都可以直接安装在对应位置，不需要修改配件尺寸，在优化内部结构、提升装配便利性的同时，完全保留了1880年代蒸汽拖船的经典外观特征，船体外板铺设完成后，舷弧、艏柱倾斜角度、艉部线型都和真实船舶比例一致，既适合船模爱好者从零开始搭建完整的静态展示模型，也能满足遥控航行改装的结构强度与空间需求。
