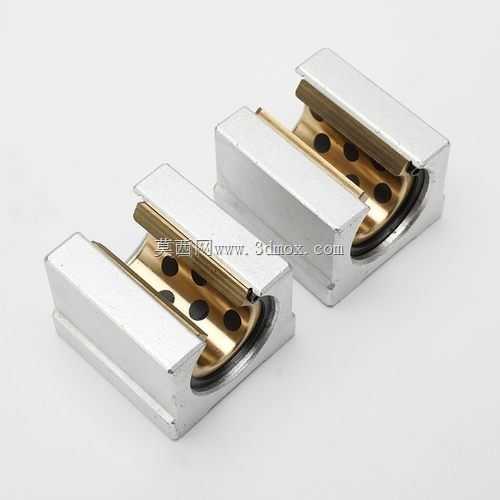

带石墨铜衬套可调式SBR直线轴承座

　　在机床进给轴、自动化输送线、包装设备往复工位这类需要直线导向支撑的场景里，箱式滑动轴承座是承担径向载荷、保障光轴运行平稳性的核心配套部件，这款带石墨铜衬套的可调式SBR轴承座，正是针对常规滚动式直线轴承在粉尘、低速重载工况下易磨损、维护频繁的痛点做的结构优化。从实际装配逻辑来看，这类轴承座直接配套圆柱直线光轴使用，区别于标准开口型直线轴承座的钢球滚动结构，它的内嵌衬套采用石墨铜基材质，基体为高力黄铜，均匀镶嵌固体石墨润滑剂，运行时无需额外加注润滑脂，石墨微粒会在摩擦面形成稳定的转移润滑膜，在低速往复、短时重载、多尘的加工环境里，抗咬合性能和耐磨寿命比普通钢保持架直线轴承更有优势，尤其适合机床上下料工位、木工机械推台、陶瓷加工设备这类润滑条件差、维护间隔长的使用场景。

　　结构设计上，这款轴承座采用分体式箱体结构，主体为铸铁材质加工而成，顶部预留四个沉头安装孔，可直接通过内六角螺栓固定在设备的安装基板上，安装面做了铣平处理，平面度控制在0.02mm以内，能保证装配后轴承座与安装基准的垂直度，避免光轴安装后出现别劲、卡滞的问题。轴承座的内孔为开口式结构，开口侧预留了间隙调整槽，通过锁紧侧边的紧固螺钉，可以微调内孔与光轴的配合间隙，补偿衬套长期运行后的磨损量，不需要整体更换轴承座就能恢复导向精度，大幅降低设备运维的配件成本。内嵌的石墨铜衬套与箱体采用过盈配合压装，衬套内孔与光轴的配合间隙初始值控制在0.01-0.03mm之间，既保证滑动顺畅无卡滞，又能控制径向跳动量，满足普通精度等级的直线运动导向需求。

　　尺寸覆盖上，这款轴承座对应适配SBR10到SBR50全系列的标准直线光轴，也就是适配公称直径10mm到50mm的圆柱导轨，不同规格的轴承座安装孔距、整体高度、底座宽度都遵循SBR系列的通用安装尺寸标准，可以和同规格的标准SBR铝滑块、箱式直线轴承座实现安装尺寸互换，不需要改动设备原有安装板的孔位就能直接替换升级，对于旧设备改造来说适配性很强。从安装边界来看，选型时需要注意，轴承座的总高度要预留足够的安装空间，顶部沉头孔的深度要匹配所选螺栓的长度，避免螺栓顶到安装板背面的其他结构；开口侧的调整螺钉要预留操作空间，方便后期运维时调整间隙，不能被周边的管线、钣金件遮挡。

　　实际使用中，这类带石墨铜衬套的可调轴承座，相比普通滚动式直线轴承，抗冲击能力更强，在有切削粉尘、木屑的工况下，不会出现钢球卡滞、保持架碎裂的问题，因为滑动摩擦的结构对硬质微粒的容忍度更高，石墨的自润滑特性也能避免干磨导致的轴面拉伤。设计建模时，要重点关注几个关键尺寸的公差配合：衬套与箱体的配合公差选H7/p6，保证压装后衬套不会随轴转动；衬套内孔与光轴的配合公差选H7/f7，兼顾滑动顺畅性和导向精度；顶部安装孔的位置度公差控制在0.05mm以内，保证四个安装孔能顺利穿入螺栓，不会出现装配干涉。另外，开口调整槽的宽度要根据衬套的变形量做计算，一般槽宽2-3mm，锁紧螺钉的行程要能覆盖0.1mm以内的间隙调整量，满足磨损后的补偿需求。

　　从应用场景的适配性来说，这款轴承座不适合高速长行程的直线运动场景，因为滑动摩擦的阻力比滚动摩擦大，高速运行会产生较多热量，加速衬套磨损，它的最佳适用工况是运行速度低于1m/s、径向载荷在额定静载荷范围内、往复频率不高的工位，比如机床的辅助进给轴、工装夹具的移位导轨、包装设备的推料机构、物流分拣线的挡停机构等。在做三维建模装配时，要注意轴承座与光轴的同轴度约束，安装面要与光轴的轴线平行，平行度公差控制在0.02mm/100mm以内，否则会导致衬套偏磨，大幅缩短使用寿命。同时，开口侧的调整螺钉锁紧力矩要均匀，不能单边锁紧导致内孔失圆，造成光轴运行卡滞。
