BK系列可调整规格丝杠支撑轴承座

　　在滚珠丝杠传动系统的布局设计中，固定端支撑座的选型与安装直接决定整套传动机构的轴向定位精度、运行刚性与长期服役稳定性，BK系列轴承座作为丝杠固定端的标准支撑部件，广泛应用于数控车床进给轴、立式加工中心XYZ传动单元、自动化点胶设备直线模组、激光切割机传动平台、电子制造流水线移栽机构等需要精密直线传动的场景中，承担滚珠丝杠的轴向载荷承载、径向定位约束、轴承预紧调节的核心作用。该系列轴承座采用一体化方块式本体结构，本体采用高刚性铸铁材质经时效处理后加工成型，可有效抵消丝杠高速往复运行时产生的振动传导，避免支撑结构形变带来的传动间隙。设计阶段针对不同公称直径的滚珠丝杠做了适配性结构优化，覆盖BK12、BK15、BK17、BK20、

　　BK25、BK30、BK35、BK40共8种常规规格，可直接适配对应直径的轧制、研磨级滚珠丝杠固定端安装，无需额外加工转接结构。从安装边界来看，该系列轴承座的安装基面采用平面度公差控制在0.01mm以内的精铣加工面，本体两侧对称分布的安装沉孔可通过内六角螺栓直接固定在设备安装基板上，正面的法兰安装面预留了均匀分布的螺栓过孔，用于锁紧轴承端盖实现角接触球轴承的预紧力调节，中心的轴承安装孔采用H7级公差加工，可与配对的角接触球轴承外圈实现过渡配合，保证轴承外圈无相对窜动。实际装配过程中，可通过端盖的锁紧程度微调轴承预紧量，消除轴承内部游隙，提升丝杠传动的反向响应精度，避免进给过程中出现反向死区。

　　轴承座本体侧面预留的注油通道可在不拆解结构的前提下完成轴承润滑脂补充，延长支撑轴承的维护周期，中心孔的同轴度公差严格控制在0.008mm以内，可保证丝杠安装后与导轨平行度符合装配要求，避免丝杠运行过程中出现别劲、温升过高的问题。在设备选型阶段，设计人员可根据丝杠的额定轴向载荷、最高运行转速、安装空间尺寸直接匹配对应规格的BK轴承座，无需重新设计支撑结构，可大幅缩短非标设备的设计周期，降低定制加工的成本与公差风险。不同于简易的钢板弯折支撑结构，该系列轴承座的一体式本体可承受更大的轴向冲击载荷，在设备快速启停、重载切削进给的工况下，不会出现支撑结构形变导致的丝杠跳动问题，有效保证传动精度的长期保持性。

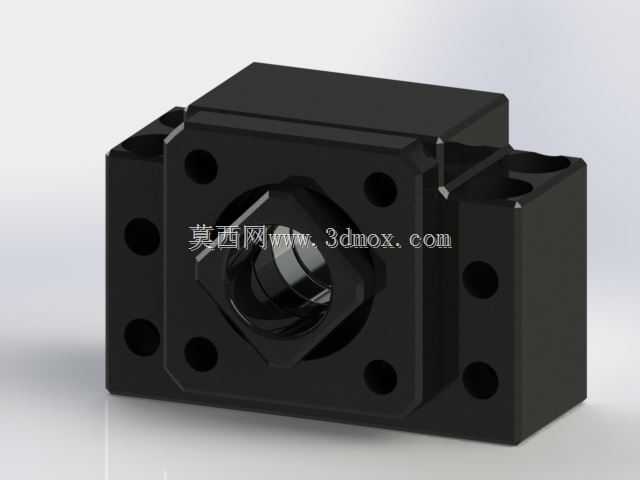

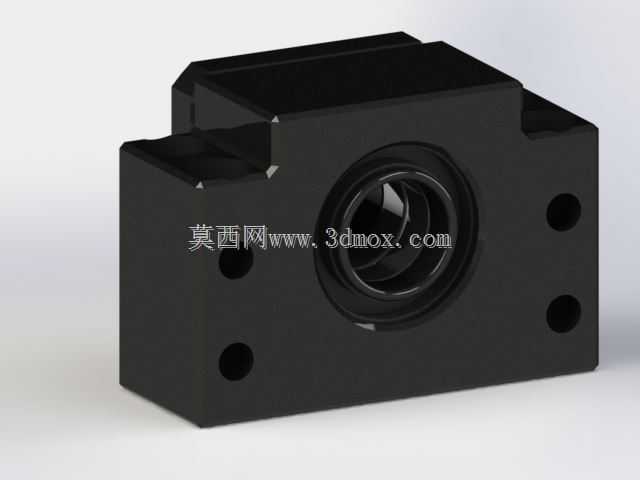

　　结构设计上充分考虑了现场装配的操作空间，所有安装螺栓的操作位置均预留了足够的扳手空间，无需特殊工装即可完成装配与预紧调节，轴承腔内部设计有密封沟槽，可配套安装防尘密封圈，阻挡加工现场的切削液、金属碎屑进入轴承内部，避免轴承过早磨损失效。对于需要调整丝杠支撑位置的传动结构，该轴承座的方块式外形可直接配合线性滑轨的安装基准进行位置微调，调整完成后通过两侧的安装螺栓锁紧即可完成固定，无需额外制作转接压板。在三维建模过程中，该模型严格按照各规格的实际加工尺寸进行1:1建模，所有安装孔位、配合面公差、倒角尺寸均与实物保持一致，可直接导入设备装配体中进行干涉检查、安装空间校核，也可用于生成工程图指导生产加工，模型的细节特征完整还原了轴承座的注油孔、密封槽、端盖连接孔等结构，无需二次修整即可直接用于整机的虚拟装配验证。
