多规格法兰式滚珠丝杠SFU螺母结构

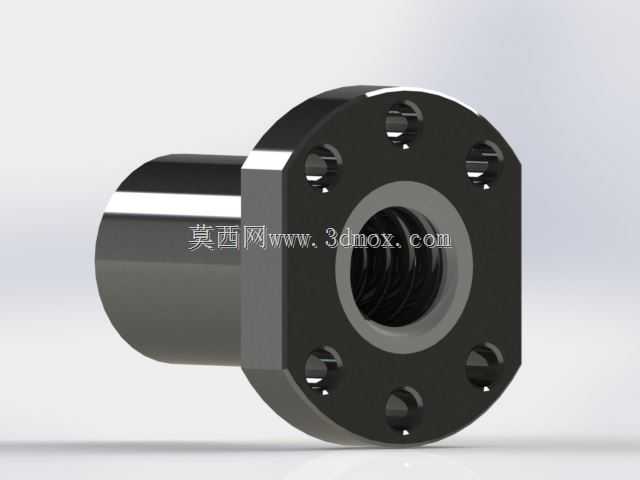

　　在机床进给轴、自动化直线模组、数控滑台这类需要精准直线位移传递的结构里，滚珠丝杠螺母副是核心的传动转换部件，这款法兰式SFU系列螺母，覆盖了从1204到5010的全常用导程规格，能适配不同负载、不同进给速度的传动场景，小导程规格多用于高精度进给的微调工位，大导程规格则适配需要快速位移的长行程传动结构。从结构设计上看，这款螺母采用圆形法兰安装形式，法兰端面上均匀分布6个安装通孔，安装时可以直接通过螺栓将螺母与移动负载台刚性连接，不需要额外设计转接抱夹结构，能有效缩减传动副的轴向安装空间，同时法兰与螺母本体为一体化加工结构，相比分体抱夹式的螺母安装形式，同轴度精度更易保证，长期往复运行下不会出现连接松动导致的传动间隙增大问题。

　　螺母内部的滚道为圆弧型适配结构，与对应规格的滚珠丝杠滚道配合时，钢球在滚道内形成循环滚动路径，将丝杠的旋转运动转换为螺母的直线运动，相比滑动丝杠螺母，传动效率能提升至九成以上，进给时的摩擦阻力更小，长时间高速往复运行的温升更低，能有效降低进给轴的驱动电机负载。在安装边界上，不同规格的螺母对应不同的外径、法兰直径与总长尺寸，选型时需要匹配对应丝杠的公称直径与导程，同时要注意法兰端安装孔的分布圆直径，确保移动台面上的安装螺孔位置与螺母法兰孔位完全对齐，避免安装时产生侧向偏载，偏载会导致钢球与滚道的接触应力分布不均，长期运行会加剧滚道磨损，直接降低丝杠副的使用寿命与定位精度。日常设备维护中，这类法兰式螺母的法兰端面可以预留润滑脂注油接口，

　　运行过程中定期补充润滑脂，能在滚道与钢球表面形成持续的油膜，降低滚动接触部位的磨损速率，同时螺母两端可以加装防尘密封端盖，阻挡加工环境中的切屑、粉尘进入螺母内部滚道，避免硬质杂质进入滚道造成钢球卡滞、滚道点蚀的问题。在非标自动化设备的结构设计中，这类标准化的SFU系列螺母不需要单独定制加工，直接根据负载重量、进给速度、定位精度要求匹配对应规格即可，能大幅缩短结构设计的周期，同时标准化配件的后期维护更换成本更低，不需要单独测绘加工替换件，直接采购对应规格的标准件就能完成更换。设计选型过程中需要注意，螺母的额定动负载需要匹配实际运行的负载工况，对于频繁正反转、高速进给的工况，需要预留足够的负载余量，避免长期满负载运行导致螺母提前失效，同时螺母的安装端面需要与丝杠轴线保持垂直，安装时可以通过百分表打表检测法兰端面的跳动量，确保安装精度符合传动要求，避免运行过程中出现卡顿、爬行的问题，影响设备的进给精度。
