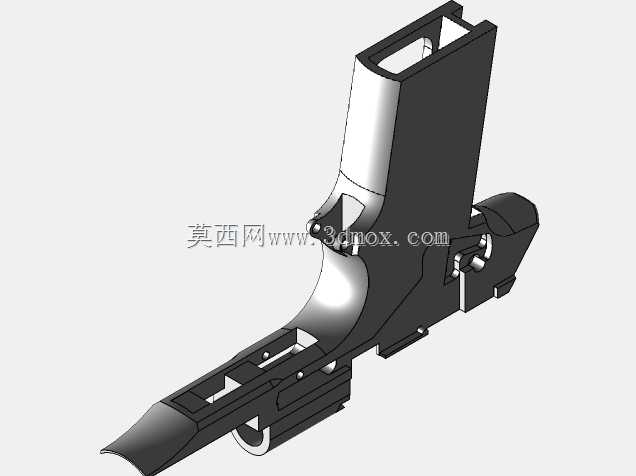

瓦尔特PPK手枪握把框架结构三维数模

　　本次呈现的结构件为轻武器领域的经典手枪承力框架，对应瓦尔特PPK系列手枪的核心承载部件，也就是日常结构设计中常说的底把主体框架。从实际应用场景来看，这类部件是整枪装配的基准载体，所有自动机组件、发射机构组件、握把护片、弹匣定位结构都要依托这个框架完成定位装配，其加工精度与结构强度直接决定整枪的动作可靠性与射击寿命。

　　从结构功能特性上拆解，这个框架采用一体化铣削成型的结构逻辑，上部延伸段为套筒运动的导向承力区，内侧预留的通长导轨面要和套筒内侧的导向槽完成高精度配合，配合间隙控制在0.02-0.05mm区间，既要保证套筒前后往复运动的顺畅度，也要避免间隙过大导致的套筒摆动影响射击精度。框架中部的镂空区域是发射机构的安装腔，扳机、阻铁、击锤、击锤簧等组件都要在这个腔体内完成铰接固定，所有销轴孔的位置度公差要求控制在0.01mm以内，否则会出现扳机力异常、击发无力或者偶发不发火的故障。下部的握把段为握持承力区，内侧预留的弹匣插口要和弹匣完成间隙配合，插口内侧的定位卡槽要保证弹匣插入后锁定牢靠，不会在射击震动中出现松脱，同时握把段的外侧曲面要贴合人手握持的自然弧度，兼顾连续射击时的握持舒适度与指向性。

　　从设计思路层面分析，这个框架的结构设计充分平衡了强度与重量的矛盾，在非承力区域做了大面积的镂空减重处理，同时在套筒导向面、销轴安装孔、弹匣锁定槽这些高应力集中区域做了局部加厚与圆角过渡处理，避免射击时的反复冲击载荷导致结构出现应力开裂。框架尾部的延伸段为击锤的运动让位区，同时预留了握把护片的安装螺孔，护片安装后要和框架外表面完全齐平，不能出现凸起或者凹陷影响握持手感。扳机护圈和框架为一体化结构，护圈的内侧尺寸要保证戴薄手套操作时也能顺畅扣动扳机，护圈前缘做了圆弧过渡，避免携行时勾挂衣物。

　　从安装边界与尺寸配合来看，这个框架的总长控制在150mm左右，上部导向段的宽度为22mm，和PPK系列套筒的内槽宽度完全匹配，握把段的前后宽度为28mm，左右宽度为32mm，适配标准的单排弹匣供弹结构。所有铰接销轴的孔径统一为3mm和4mm两个规格，和行业内通用的轻武器销轴标准完全兼容，不需要额外定制非标连接件。框架上的所有棱角都做了R0.5以上的圆角处理，既避免热处理时出现应力集中，也防止操作时划伤手部。在实际建模过程中，所有配合面都预留了表面处理的余量，对应金属件的磷化或者氧化处理层厚度，保证表面处理完成后配合尺寸仍然在公差带范围内。

　　这类框架结构的建模逻辑完全遵循金属切削加工的工艺要求，所有特征都可以通过三轴铣床完成加工，没有设计需要五轴联动才能加工的倒扣或者复杂曲面，加工时可以先铣出外形基准，再依次加工内部型腔、销轴孔、导向面，最后做表面处理，工艺性较好，适合小批量试制或者教学演示使用。对于结构设计从业者来说，这个模型可以直观理解轻武器承力结构的设计逻辑，掌握在有限空间内布置多组运动机构、平衡强度与重量的设计方法，也可以作为同类手持类机械产品结构设计的参考案例，理解人机工程曲面和内部功能结构如何实现协调统一。
