GT2型6mm宽度环形正时同步传动带

　　这款GT2规格的环形正时皮带，宽度为6mm，是小载荷精密传动场景中极为常用的挠性传动部件，齿形节距为2mm，属于圆弧齿同步带的细分规格，相比梯形齿同步带，其齿根应力集中更小，传动啮合过程更平顺，在高速轻载工况下的多边形效应更弱，传动精度更有保障。从实际应用场景来看，这类同步带最常出现在桌面级3D打印机的运动轴传动结构中，尤其是采用笛卡尔坐标系结构的FDM机型，X轴与Y轴的运动传递大多会选用该规格的同步带，除此之外，小型自动化送料机构、桌面级雕刻机的进给传动、小型检测设备的位移驱动、办公自动化设备的走纸传动等对传动精度有一定要求、载荷不大的场景，也会大量用到这类同步带。

　　从产品功能特性来看，这类同步带依靠带体内周均匀分布的齿形与带轮齿槽啮合实现动力传递，不存在普通平带传动的打滑问题，传动比准确，传动效率可达98%以上，同时挠性带体本身具备一定的缓冲吸振能力，运行过程噪音低，不需要额外润滑，维护成本极低。6mm的宽度规格属于该节距下的窄幅型号，适配的带轮宽度通常为7mm左右，张紧后单位宽度能承受的拉力足以覆盖桌面级设备的运动负载需求，不会出现正常工况下的断带、跳齿问题。带体采用橡胶基体加玻璃纤维抗拉层的复合结构，内侧啮合面覆盖耐磨尼龙布层，玻璃纤维线绳作为抗拉层几乎不存在拉伸蠕变，长期张紧使用下的长度变化量极小，能长期维持稳定的张紧力，避免因带体松弛导致的传动回差增大、定位精度下降问题。

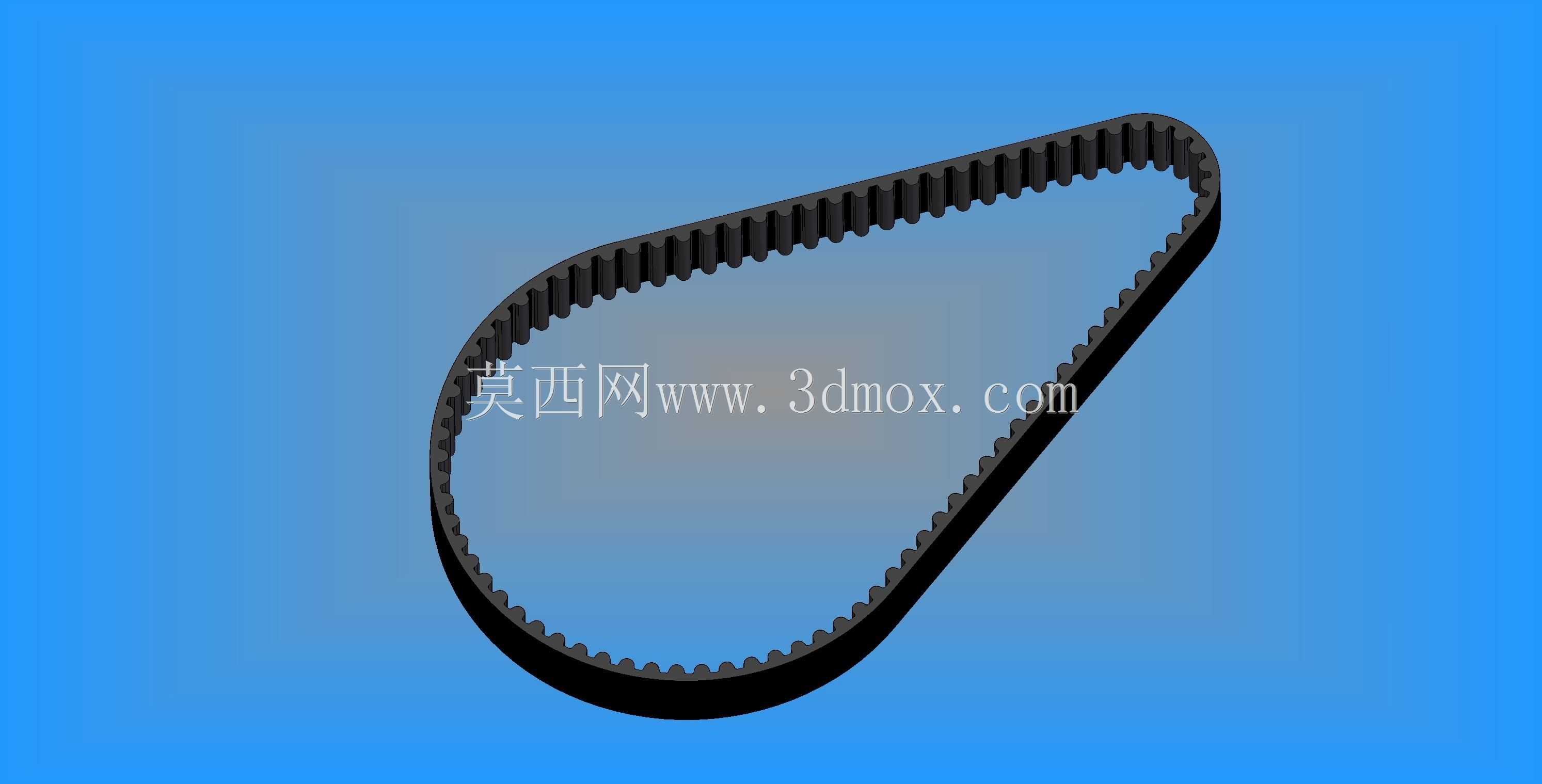

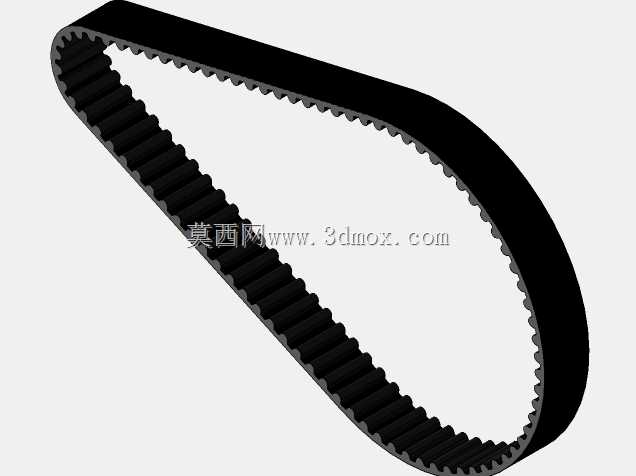

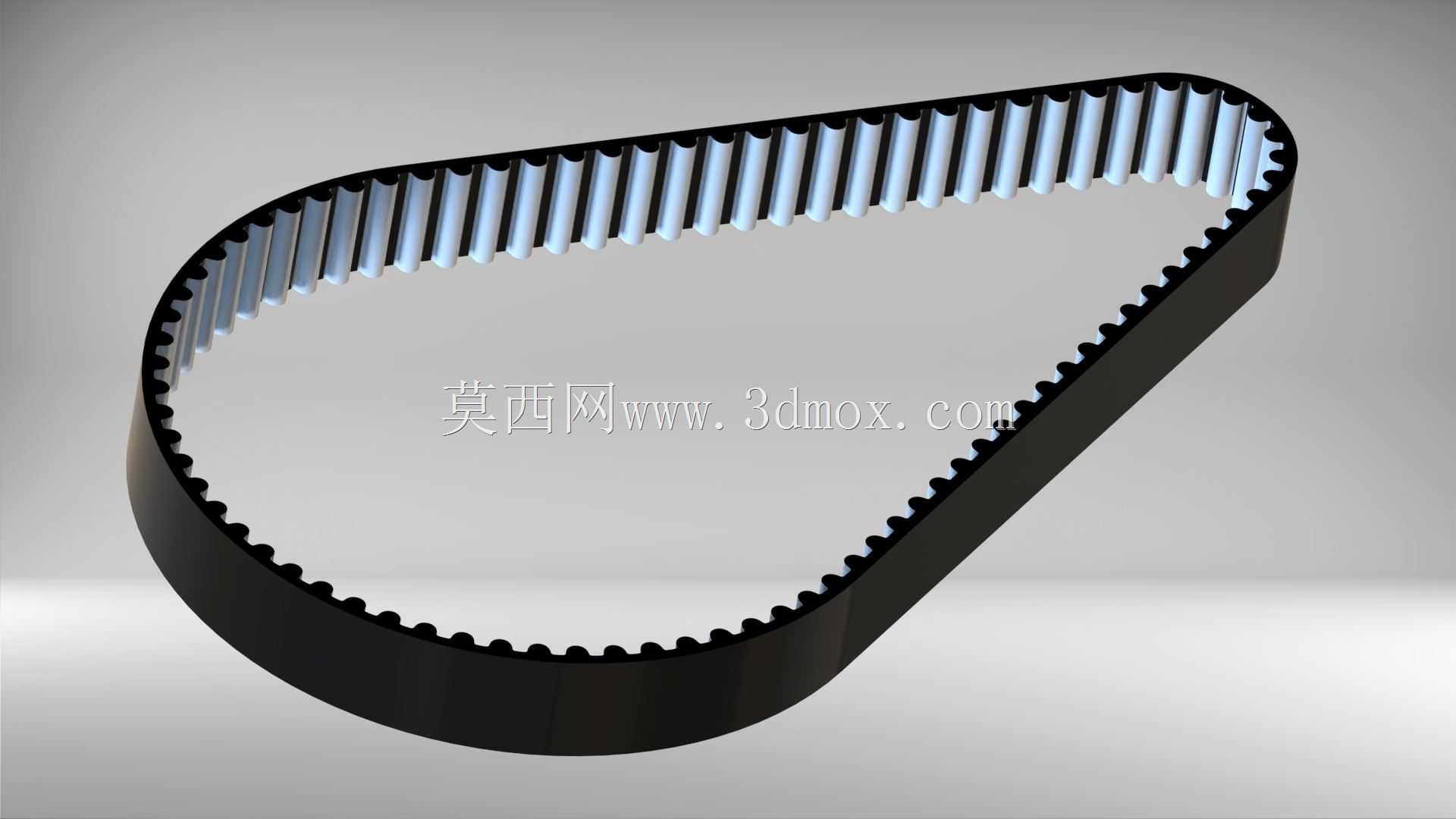

　　从设计思路层面来说，该款同步带的三维建模完全遵循实际产品的啮合参数，齿形轮廓严格匹配GT2带轮的齿槽参数，齿顶圆角、齿根圆角、齿形角都按照行业通用的啮合规范设计，确保虚拟装配时能与对应规格的同步轮实现无干涉啮合，环形带体的周长参数可根据实际传动中心距、带轮齿数、啮合包角灵活调整，建模时采用环形阵列齿形后沿带体中性层弯曲成型的方式，还原了实际带体生产时的硫化成型逻辑，齿形沿带体内周均匀分布，不存在节距累积误差，能满足虚拟装配、运动仿真的精度要求。

　　从外形尺寸与安装边界来看，这款6mm宽GT2同步带的带体总厚度为1.38mm，其中齿高为0.75mm，带背厚度为0.63mm，安装时需要注意两个配对带轮的平行度误差不能超过0.5度，否则会出现带体跑偏、单侧磨损加剧的问题；带轮的安装中心距需要预留张紧调整余量，通常预留量为带体周长的0.5%-2%，既可以通过调整带轮中心距实现张紧，也可以加装外置张紧轮，张紧轮建议采用光面结构压在带背位置，避免压在啮合齿面导致齿形损伤。安装时带体的弯曲半径不能小于最小许用值，对应6mm宽GT2带的最小带轮齿数为16齿，过小的带轮会导致带体弯曲应力过大，大幅缩短使用寿命。在3D打印机的应用场景中，通常采用16齿主动轮搭配60齿从动轮的传动组合，42mm的中心距是非常常见的安装尺寸，该参数下带体的啮合包角能满足传动要求，不会出现跳齿问题，同时张紧后的带体谐振频率处于合理区间，能避免运动过程中出现带体共振导致的表面振纹问题。

　　在进行三维结构设计选型时，选用该款同步带需要提前核算传动负载、最大线速度、传动比要求，确认带体宽度、周长、带轮规格的匹配性，建模时需要注意带体的中性层位置，避免弯曲成型后齿形节距出现偏差，导致虚拟装配时出现啮合干涉。这类同步带作为标准传动件，建模时还原其真实结构参数，能有效提升整机虚拟装配的准确性，提前排查安装空间干涉、张紧机构行程不足、带体与周边结构剐蹭等设计问题，减少物理样机的调试修改成本。
