双轴剪切式碎纸设备结构设计

　　这款双轴剪切式碎纸设备，主要面向办公废纸集中处理、小型纸品加工厂边角料破碎、涉密载体销毁等场景设计，区别于普通办公桌面碎纸机，其处理能力更强，可应对批量堆叠纸品、带订书钉/回形针的混合纸品破碎作业，破碎后的物料粒径均匀，可直接进入废纸回收制浆环节，减少后续分拣预处理工序。

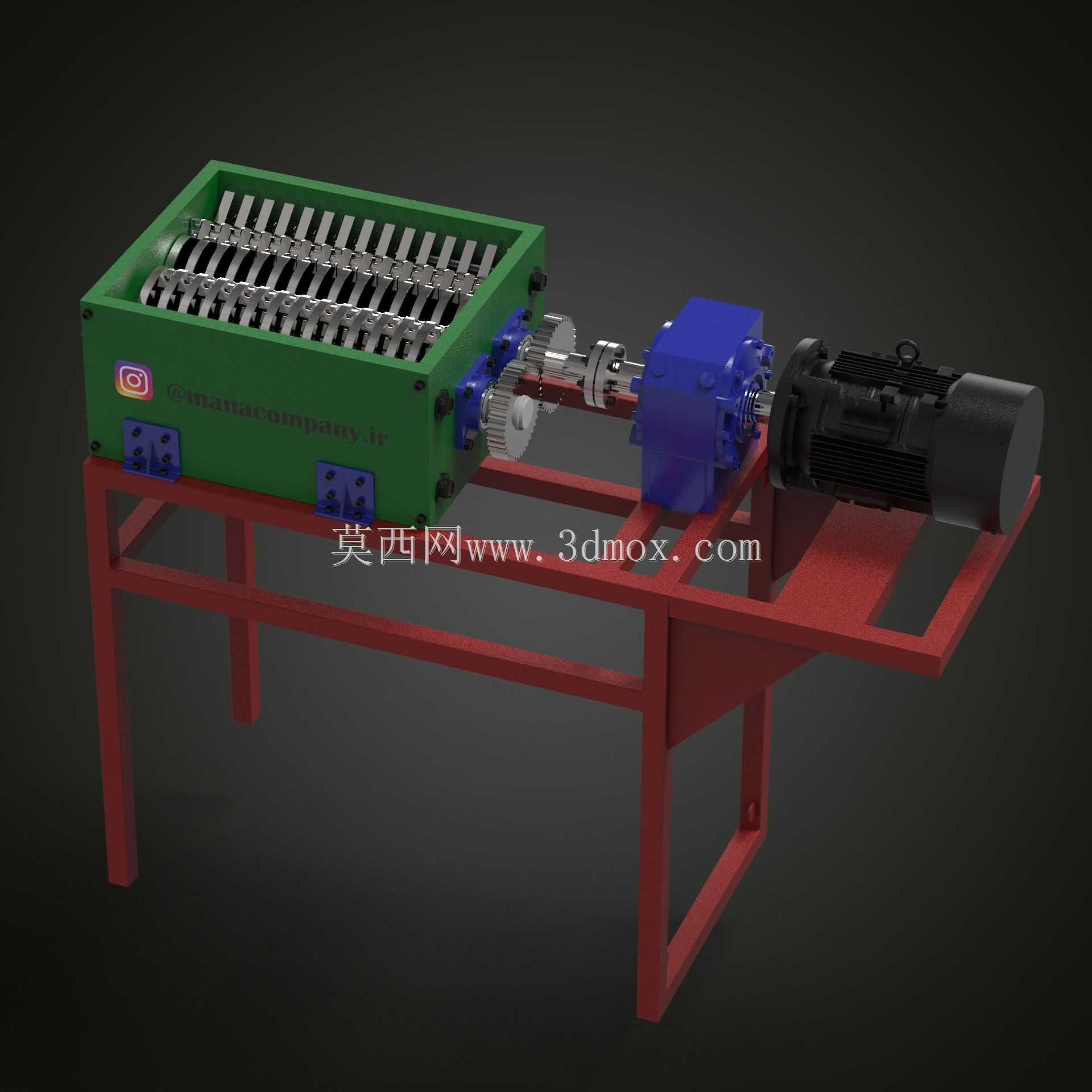

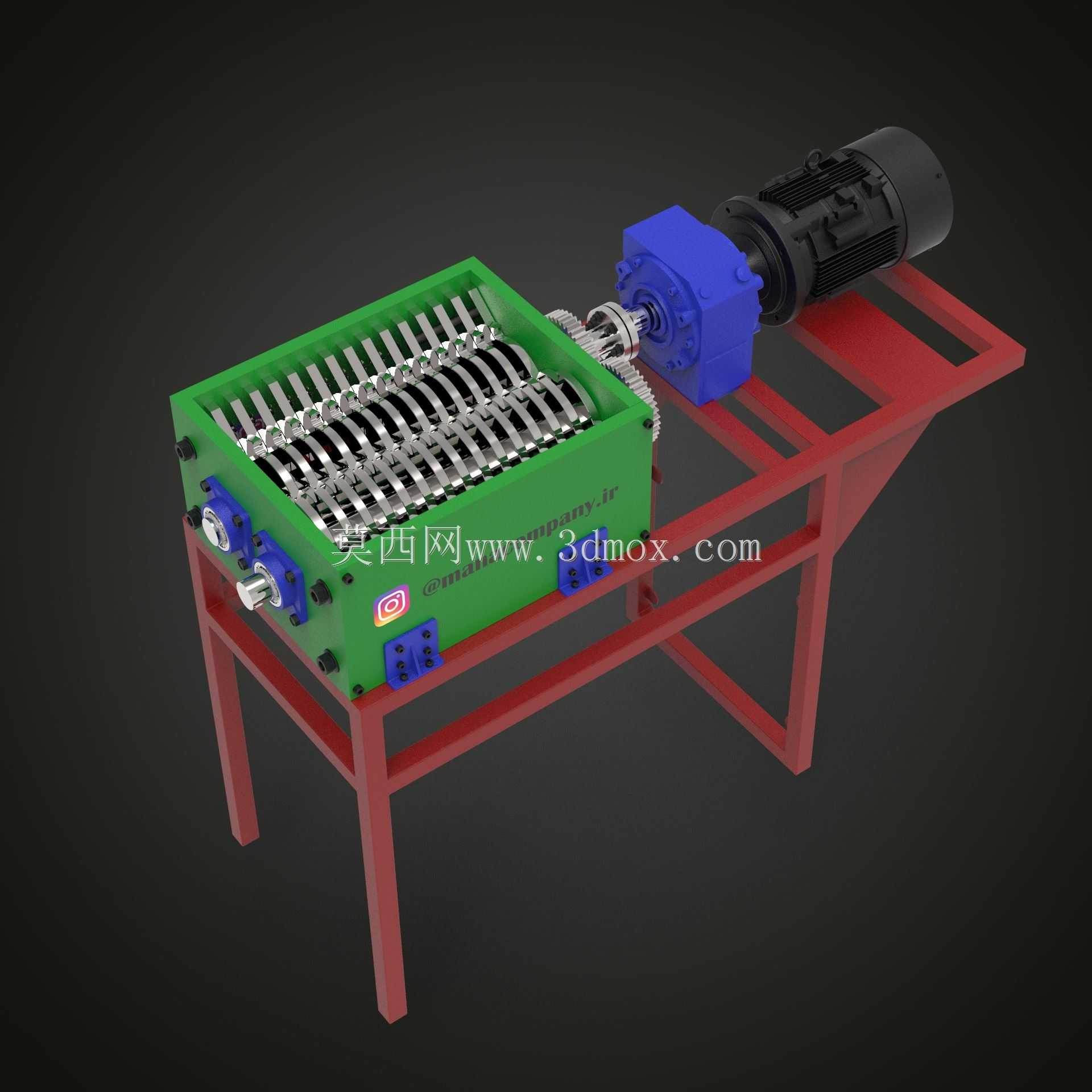

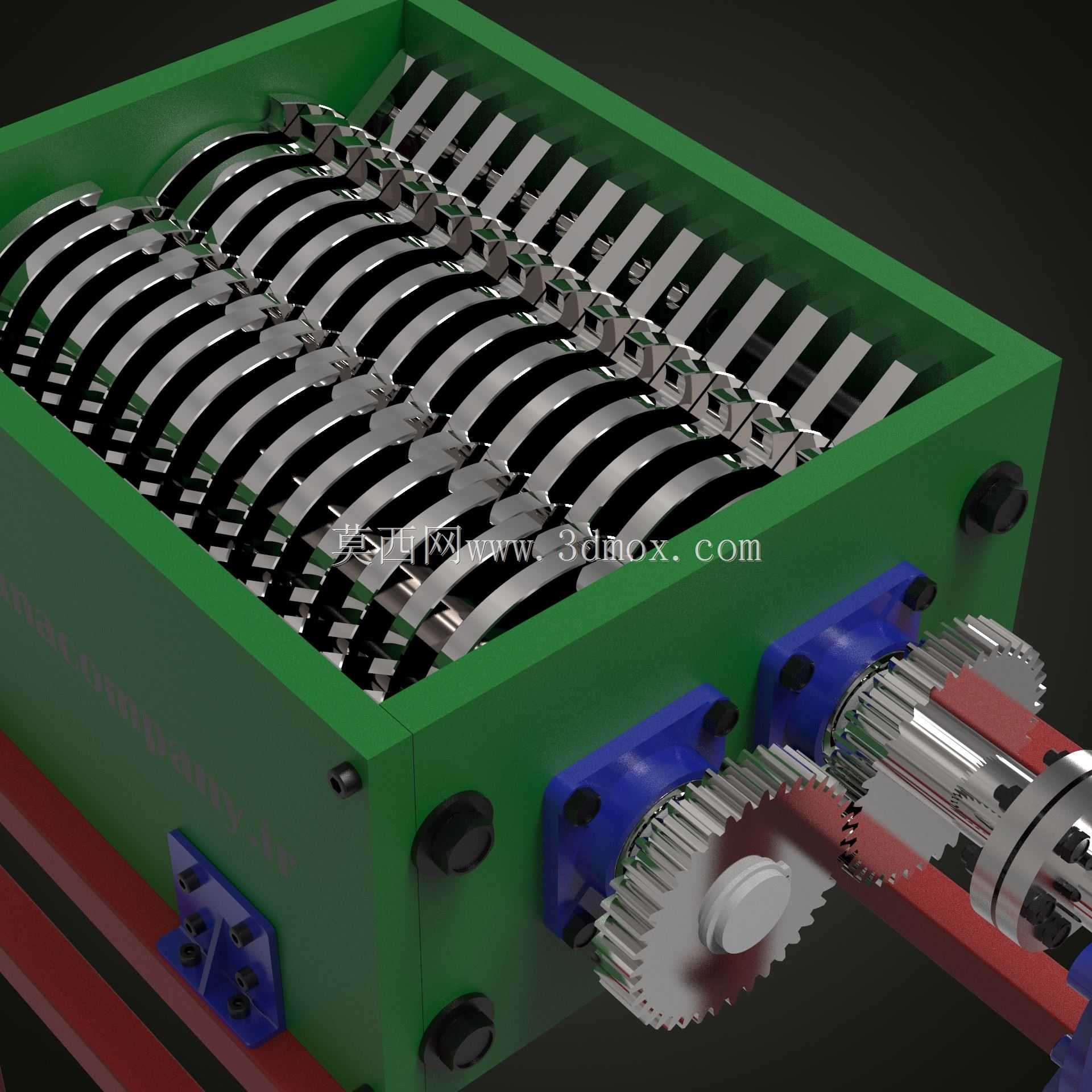

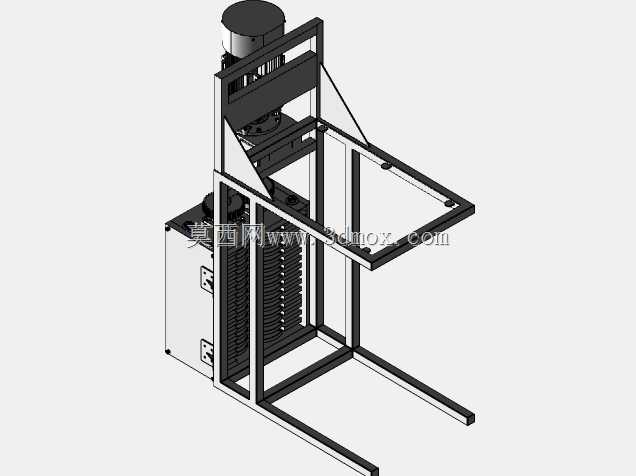

　　从结构布局来看，设备整体采用分体式模块化设计，底部为型钢焊接成型的支撑机架，机架采用矩形钢管拼焊，支腿做了斜向加强筋处理，可抵消刀轴咬合作业时产生的径向冲击力，避免长期运行出现机架焊缝开裂、支腿变形问题；机架台面预留了减速电机安装位、破碎箱体定位孔，安装时可通过螺栓直接完成各部件定位，无需现场配焊，降低现场安装调试难度。破碎箱体为整体焊接式结构，内部平行布置两根刀轴，刀轴上交错安装多片剪切动刀，动刀采用钩形刃口设计，旋转过程中可自动勾取送入进料口的纸品，避免物料在进料口堆积搭桥；两根刀轴通过外置齿轮组实现反向差速转动，咬合过程中对纸品形成剪切、撕扯、挤压的复合作用力，即使是厚度较大的硬纸板、带覆膜的广告纸品，也能顺利完成破碎，不会出现卡滞堵转问题。

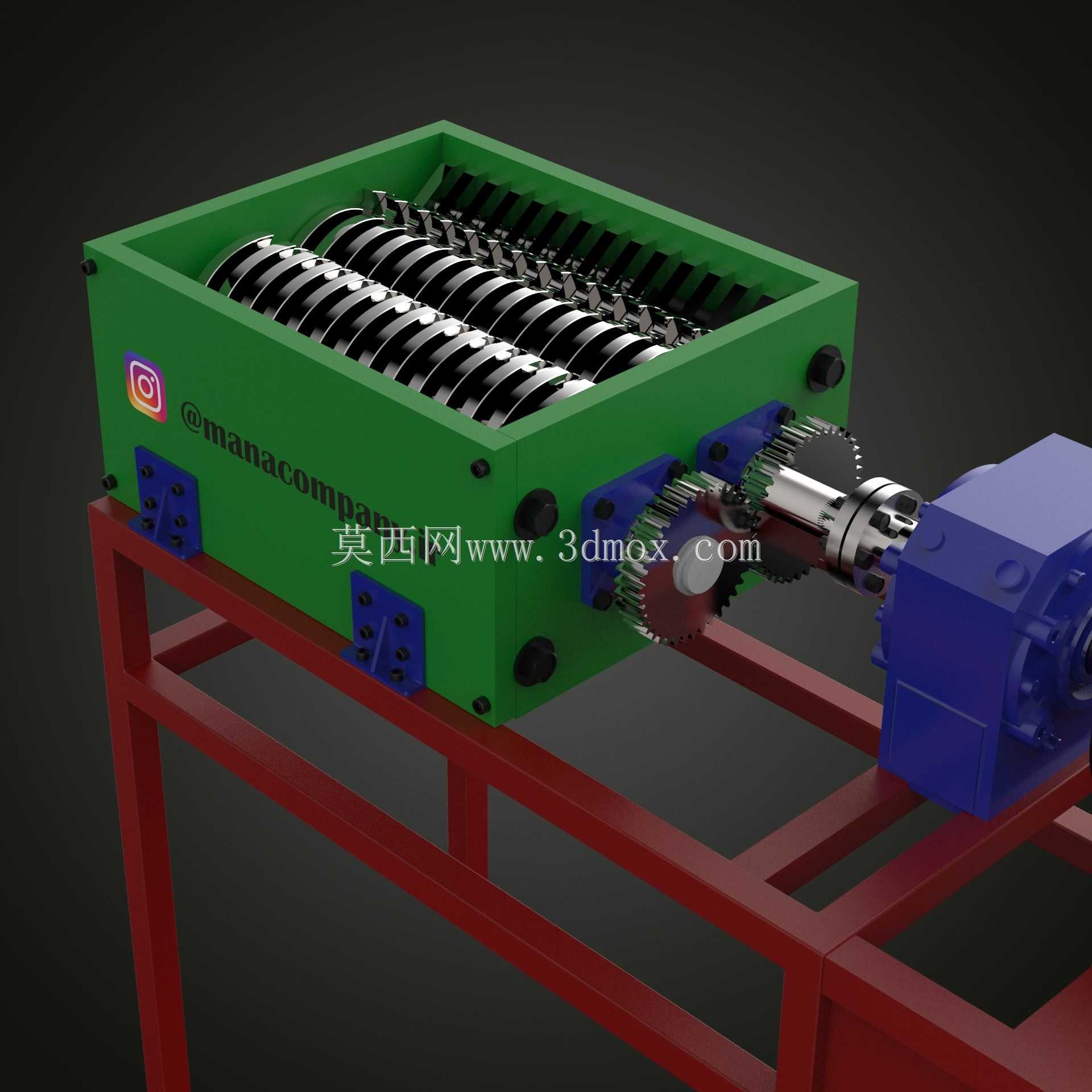

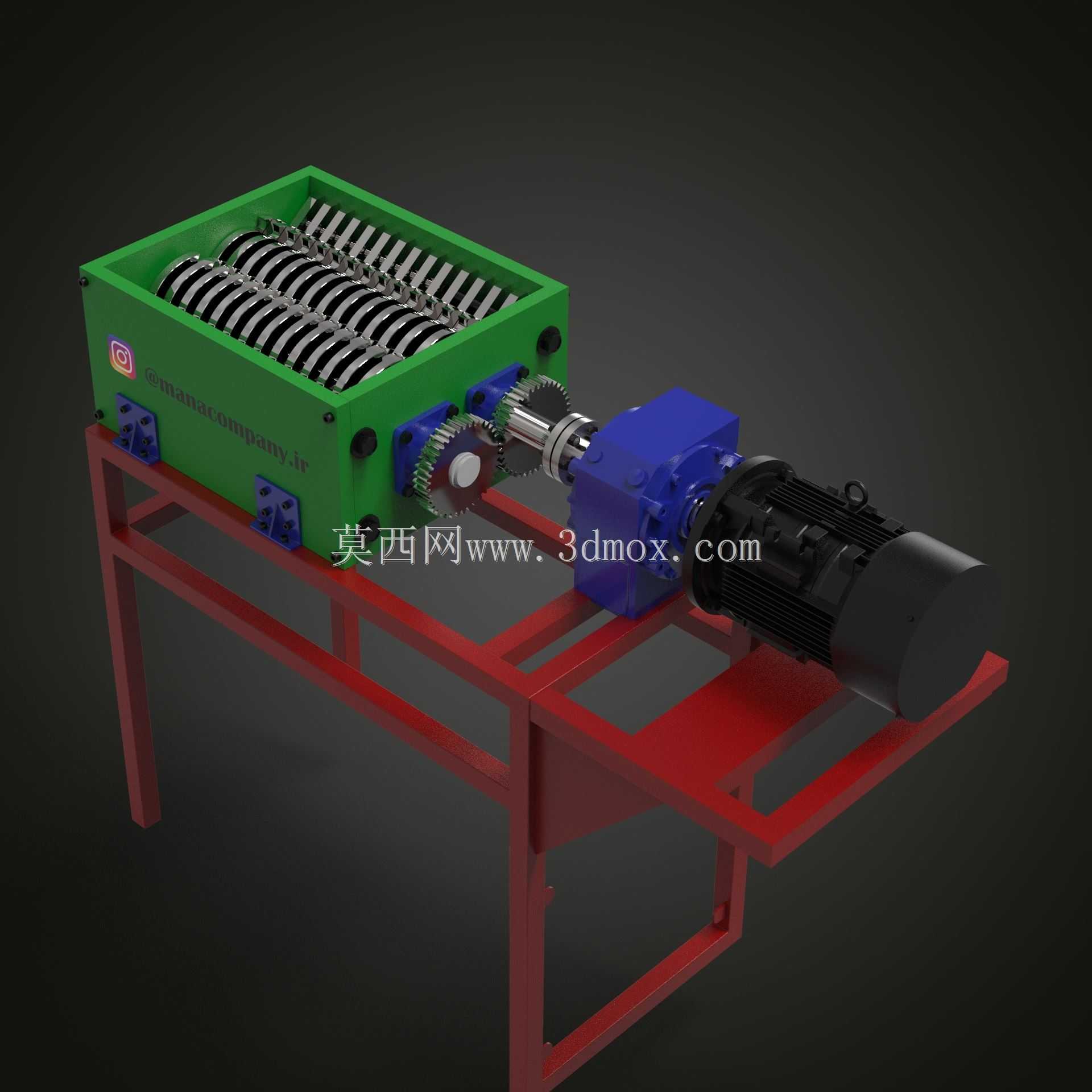

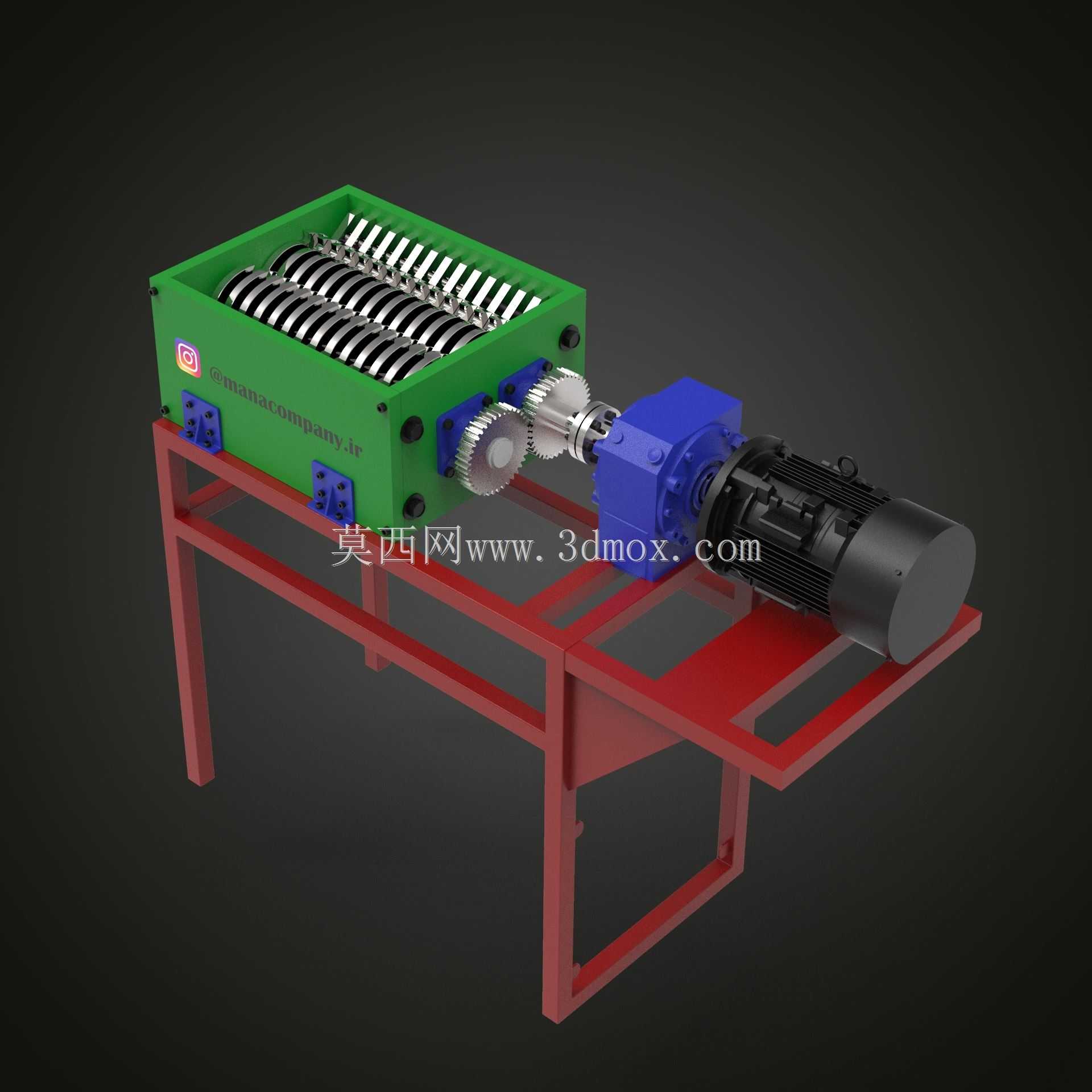

　　传动端采用减速电机直连齿轮传动组的布局，减速电机通过法兰直接安装在箱体侧方的安装支座上，输出轴与主动刀轴通过联轴器直连，省去了皮带、链条等中间传动部件，传动效率更高，同时减少了易损件更换频次；齿轮组外部设置可拆卸式防护罩，既可以避免杂物卷入齿轮啮合区，也能防止齿轮润滑脂飞溅，日常维护时只需拆开防护罩即可检查齿轮磨损情况、补充润滑脂。进料区域设置在破碎箱体上方，台面做了倾斜导料设计，可引导物料自然滑入两轴咬合区，无需额外设置推料机构，简化了整体结构。

　　从安装边界来看，设备整体占地尺寸适配常规小型加工车间的工位布局，进料口高度符合人工投料的人体工程学要求，无需额外搭建投料平台；设备运行时的动载荷较小，普通水泥地面即可满足安装承重要求，无需做专门的设备基础。刀轴两端采用带座轴承支撑，轴承座通过螺栓固定在箱体侧壁，磨损后可直接拆卸更换，无需对箱体进行二次加工；动刀采用螺栓固定在刀轴的刀座上，单把刀具磨损后可单独更换，降低后期运维成本。设备出料区域位于破碎箱体正下方，破碎后的物料可直接落入下方的收集料箱或者输送带上，适配不同的出料收集需求。

　　在设计细节上，破碎箱体侧壁设置了检修口，日常清理卡滞物料、检查刀具磨损情况时，无需拆开整个箱体上盖，只需打开侧方检修口即可操作；刀轴与箱体接触的位置设置了密封组件，可避免破碎过程中产生的细小纸屑进入轴承部位，延长轴承使用寿命。机架底部预留了脚轮安装孔位，用户可根据自身使用需求选配万向脚轮，实现设备在不同作业区域间的灵活移动，适配多工位轮换作业的使用场景。整体结构没有冗余设计，所有部件均围绕稳定破碎、易维护的核心需求布置，受力路径清晰，焊接件的焊缝位置均避开了应力集中区域，长期满负荷运行的结构可靠性有充足保障。
