带进料斗立式破碎研磨设备结构设计

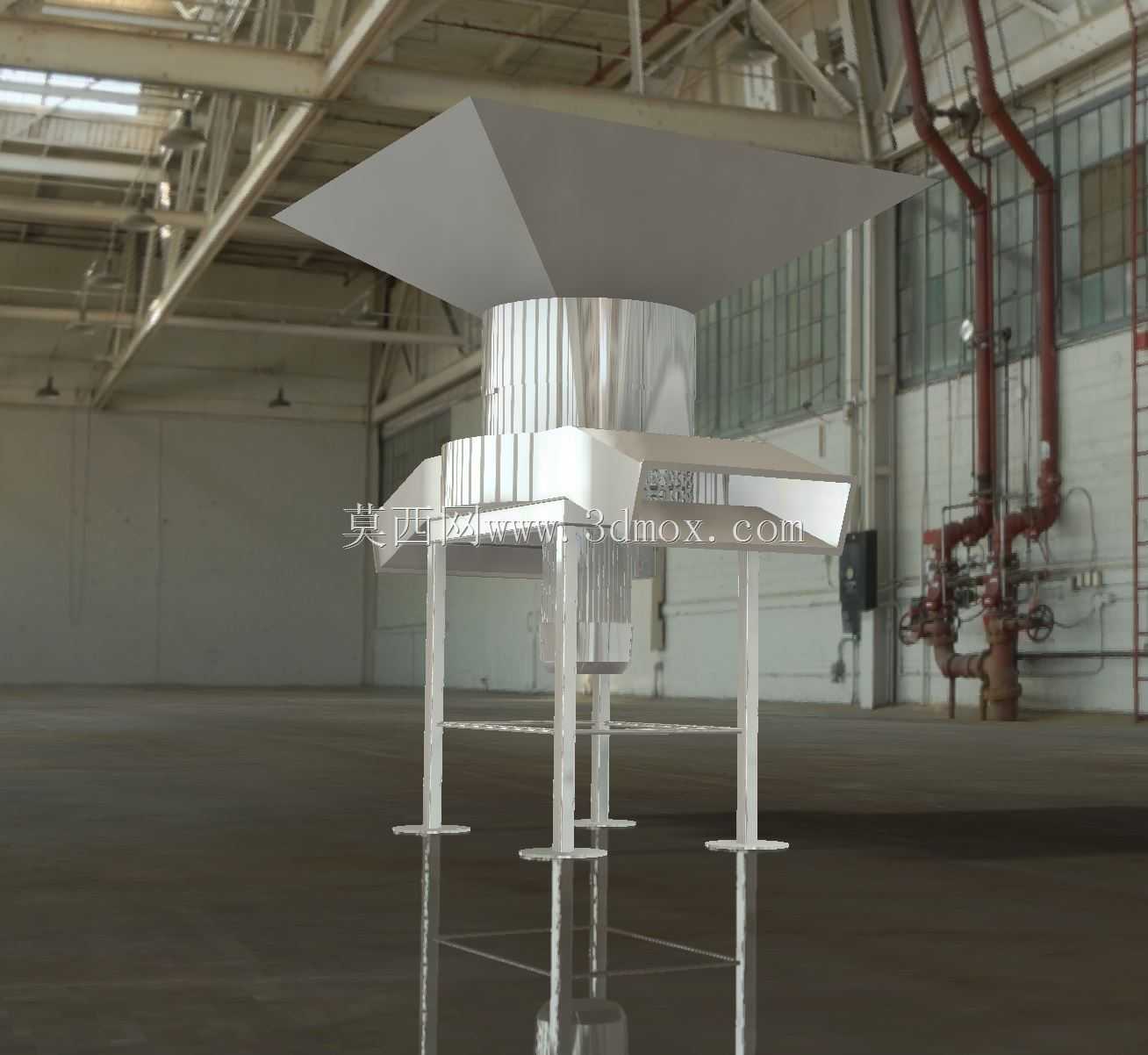

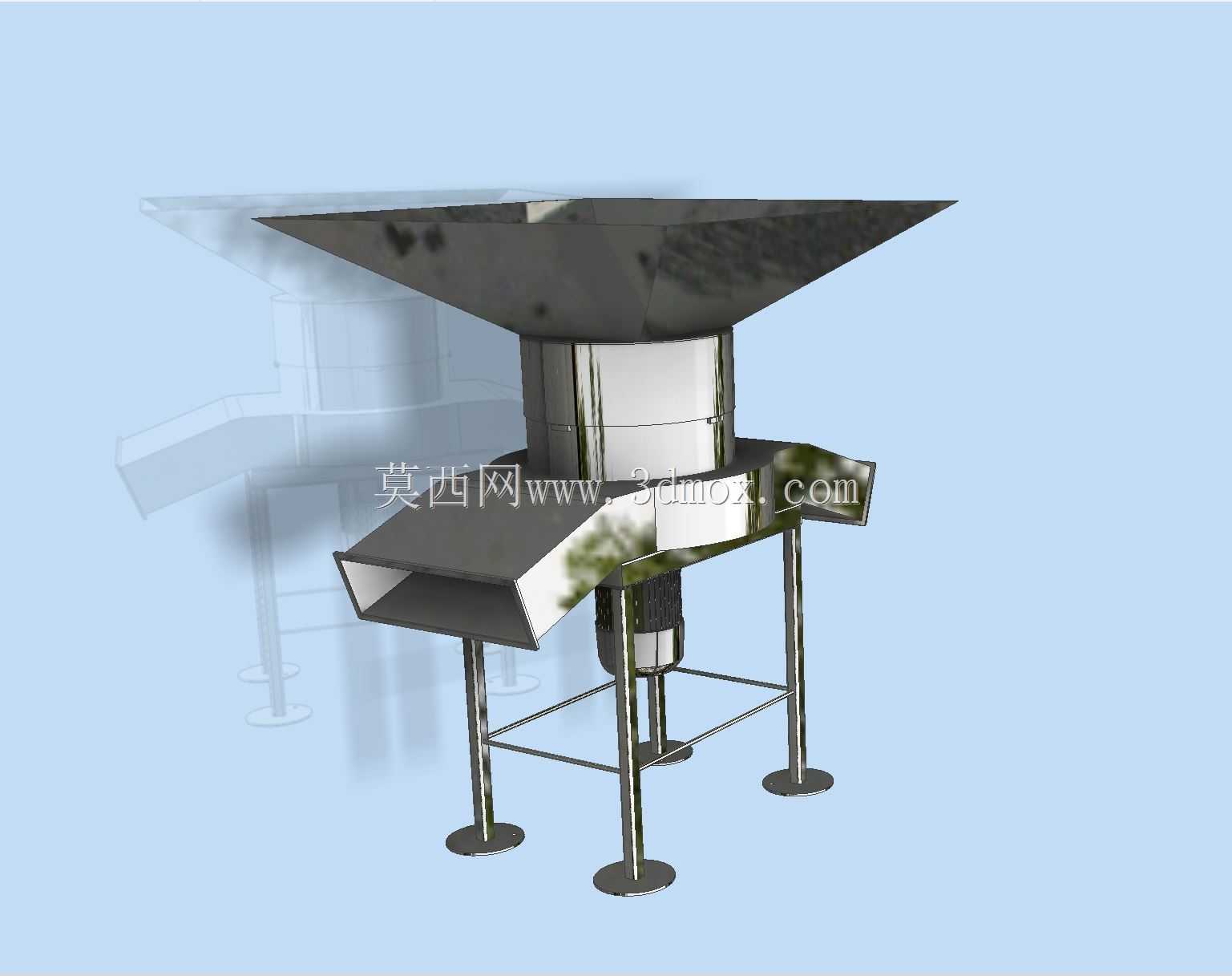

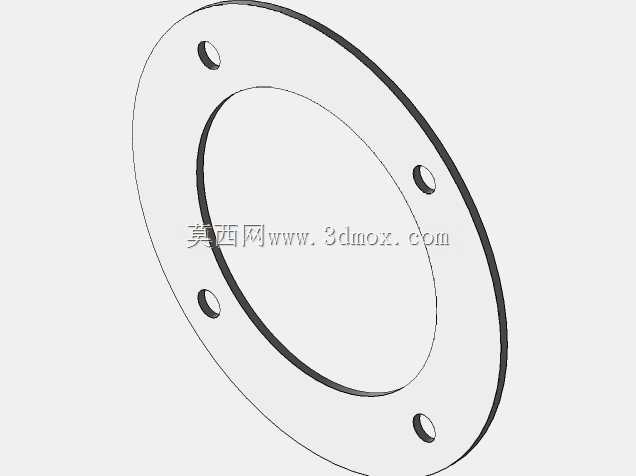

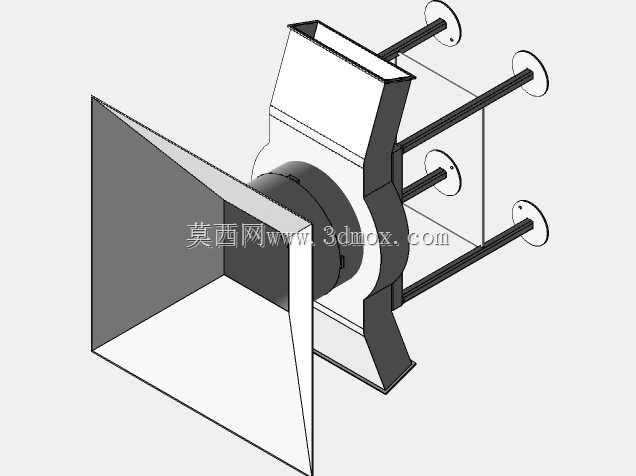

　　这款立式破碎研磨设备的设计，最初瞄准的是小型加工场景下的柔性、半硬质物料细碎处理需求，比如海绵边角料回收、轻质工业废料预处理这类工况，不需要过大的单机产能，但要兼顾进料顺畅、出料粒度均匀、设备占地紧凑的核心要求。从结构布局来看，设备顶部采用大敞口倒锥形进料斗，斗体边缘做了外翻折边强化，避免大块物料投料时磕碰造成斗体变形，进料斗的锥角设计经过反复调整，既保证物料能依靠自重顺畅滑入下方破碎腔，又不会因为锥度过陡导致物料冲量过大，对破碎腔内部的刀组造成瞬时冲击载荷。破碎腔主体采用立式圆柱筒体结构，筒体中段设置了快拆式检修法兰，不需要完全拆解上部进料斗就能完成内部刀组的检查、更换与清理，这点针对日常处理易缠绕、易粘结物料的场景做了适配，

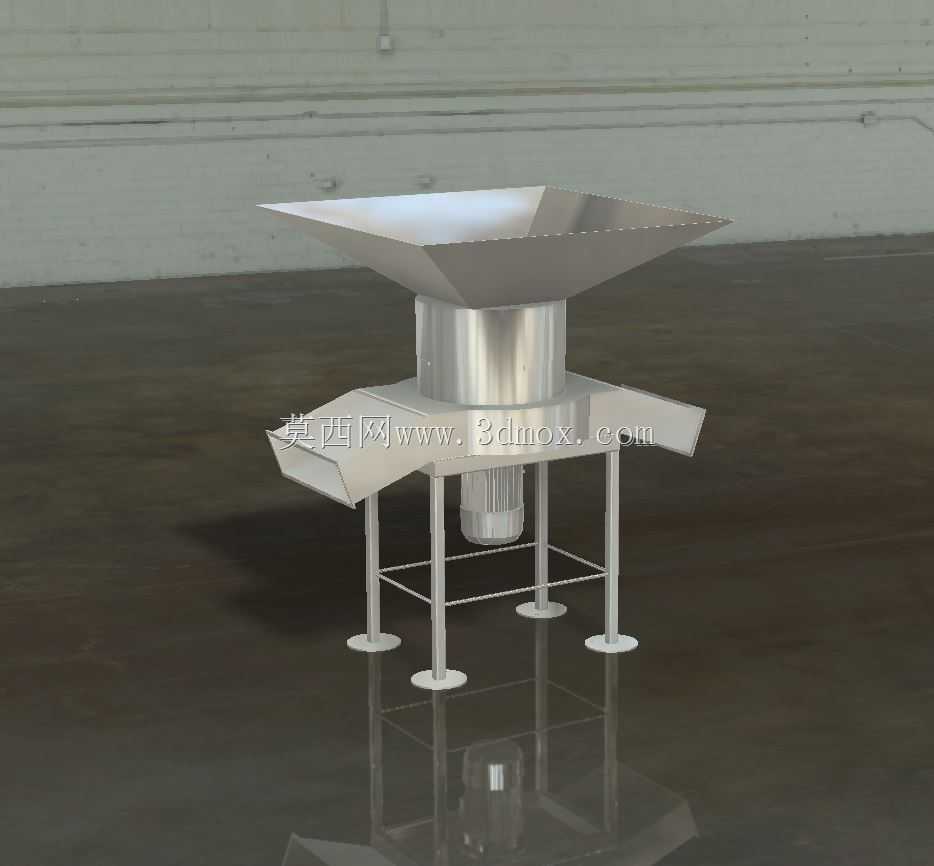

　　能大幅降低日常维护的拆装工作量。设备下部的出料口采用侧向斜溜槽结构，溜槽的倾斜角度大于物料的自然安息角，保证破碎后的物料能依靠自重滑出，不会在腔体内堆积残留，溜槽与筒体的连接位置做了圆弧过渡，避免直角位置卡料。支撑部分采用四根圆形支腿结构，支腿材质选用标准不锈钢圆管，每根支腿底部配置可调式防滑脚垫，可根据安装地面的平整度调整支腿高度，保证设备整体水平，避免运行过程中因为重心偏移产生异常振动，支腿之间设置了两层横向连接拉筋，拉筋采用扁钢折弯成型，通过螺栓与支腿紧固，既提升了整体机架的刚性，又不会过多增加设备自重。动力单元布置在破碎腔体正下方，采用立式直连的安装方式，省去了皮带传动或者链传动的中间环节，传动效率更高，

　　同时减少了传动部件的日常维护点，动力输出轴与破碎刀组的连接采用键连接加锁紧螺母的固定方式，能传递足够的扭矩，应对破碎过程中可能出现的短时卡料冲击载荷。从处理能力来看，设备每小时可完成8到12立方米的物料处理，适配5.5千瓦的驱动功率，这个参数匹配是针对轻质松散物料的特性做的核算，不会出现大马拉小车的能耗浪费，也不会因为功率不足导致频繁卡料停机。安装边界方面，设备整体占地尺寸控制在1.2米见方以内，进料口最高处距离安装地面的高度约1.8米，刚好匹配人工投料的舒适操作高度，不需要额外搭建投料平台，出料口距离地面的高度预留了0.4米的空间，可直接对接标准周转料箱或者小型输送设备，完成破碎后物料的收集转运。

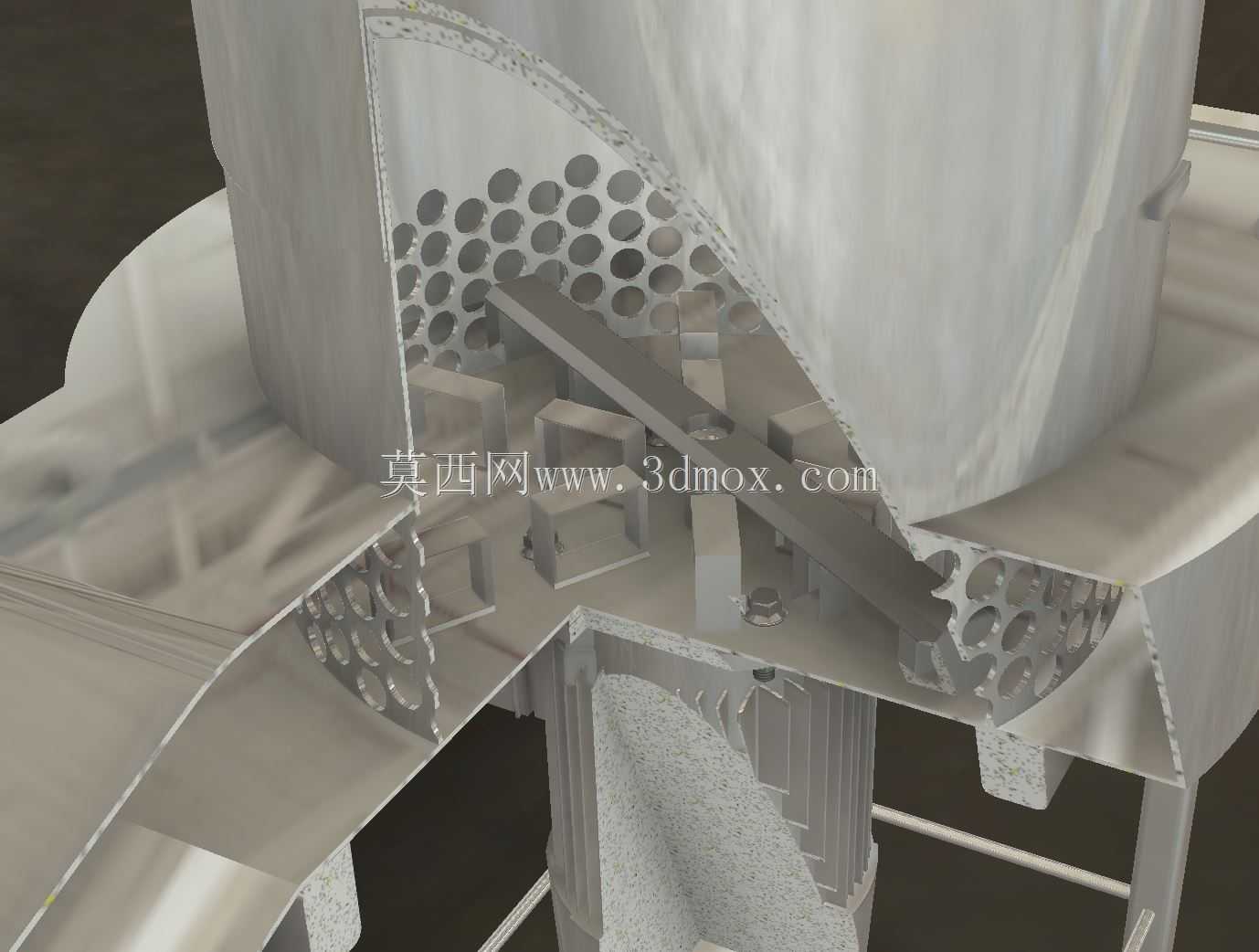

　　刀组的设计采用了动刀与定刀配合的结构，动刀沿刀盘圆周方向交错布置，切削刃做了耐磨堆焊处理，定刀固定在筒体侧壁，与动刀之间的间隙可通过调整螺栓进行微调，根据不同的出料粒度要求调整间隙大小，最小可将物料破碎至10毫米以下的粒度，满足后续回收再加工的进料要求。设备整体的外壳与物料接触部分全部采用不锈钢材质，适配有清洁要求的加工场景，比如包装废料回收、家居软装边角料处理等工况，不会因为物料潮湿或者带有轻微腐蚀性造成设备过早锈蚀。在运行稳定性设计上，刀盘在加工完成后做了整体动平衡校正，将运行时的振动量控制在允许范围内，降低支腿传递到地面的振动，不需要额外做设备基础固定，放置在硬化地面上调整好脚垫水平即可投入使用，适合小型加工车间、废料回收站点这类没有预留重型设备基础的场景使用。
