螺旋藻连续过滤脱水生产设备结构设计

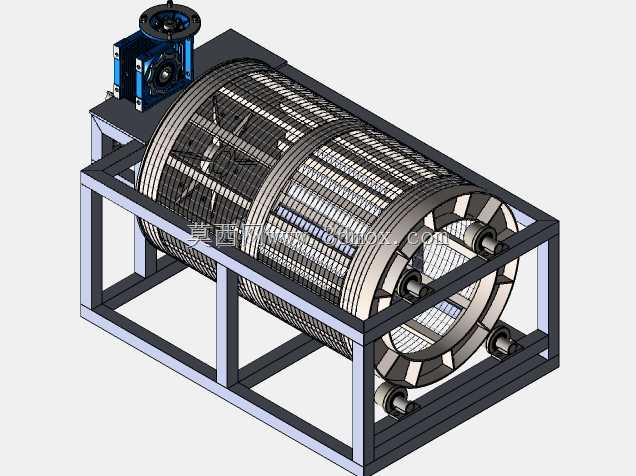

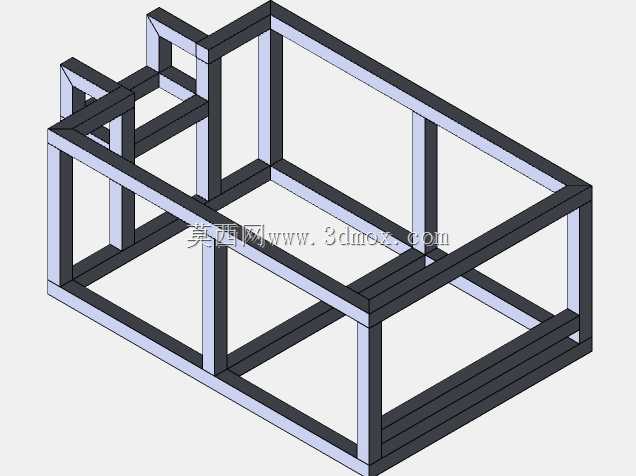

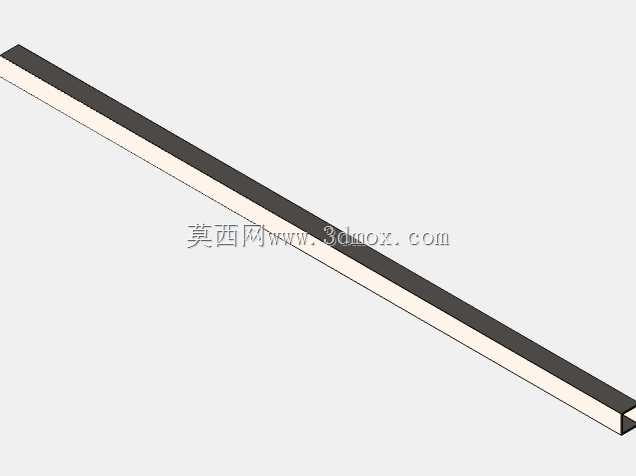

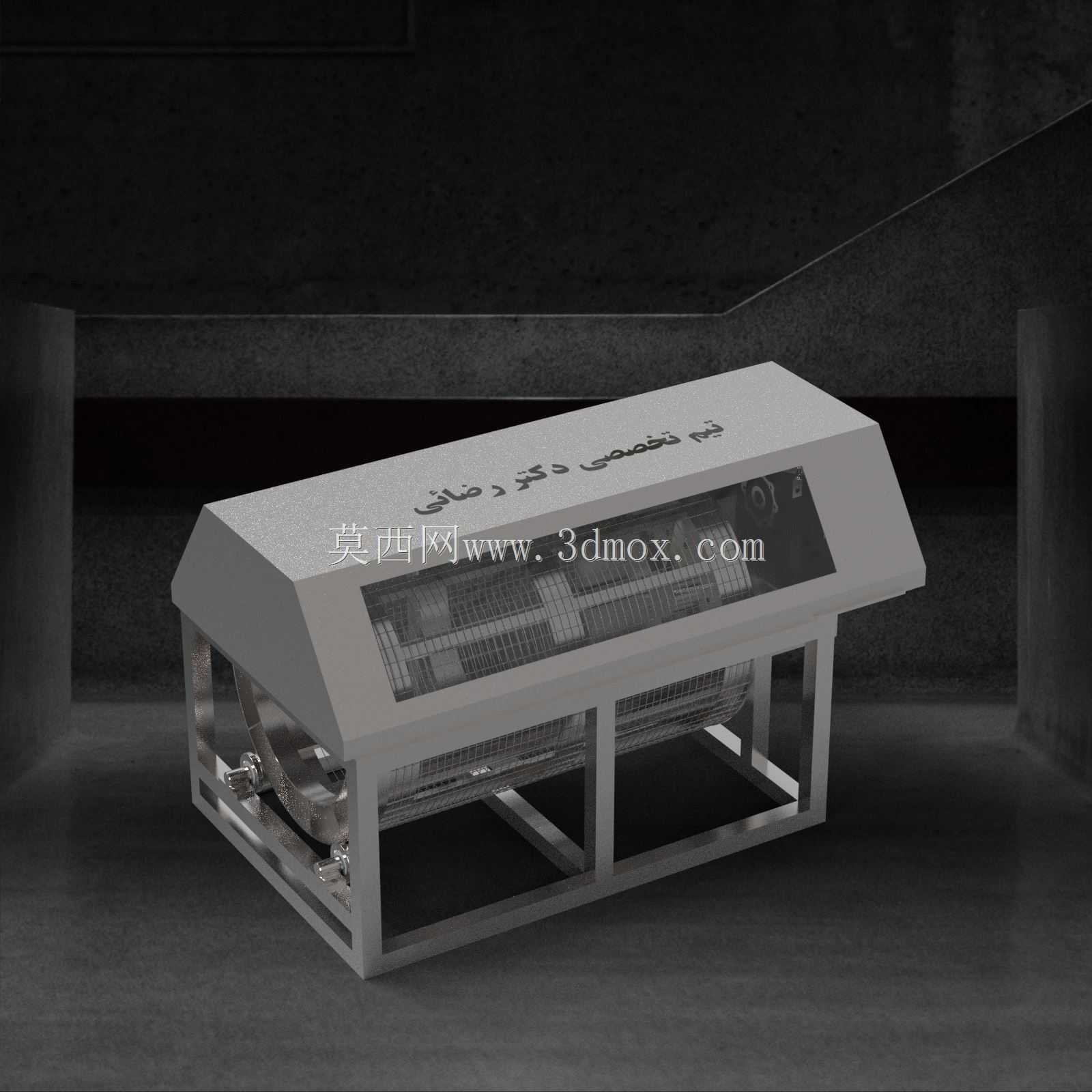

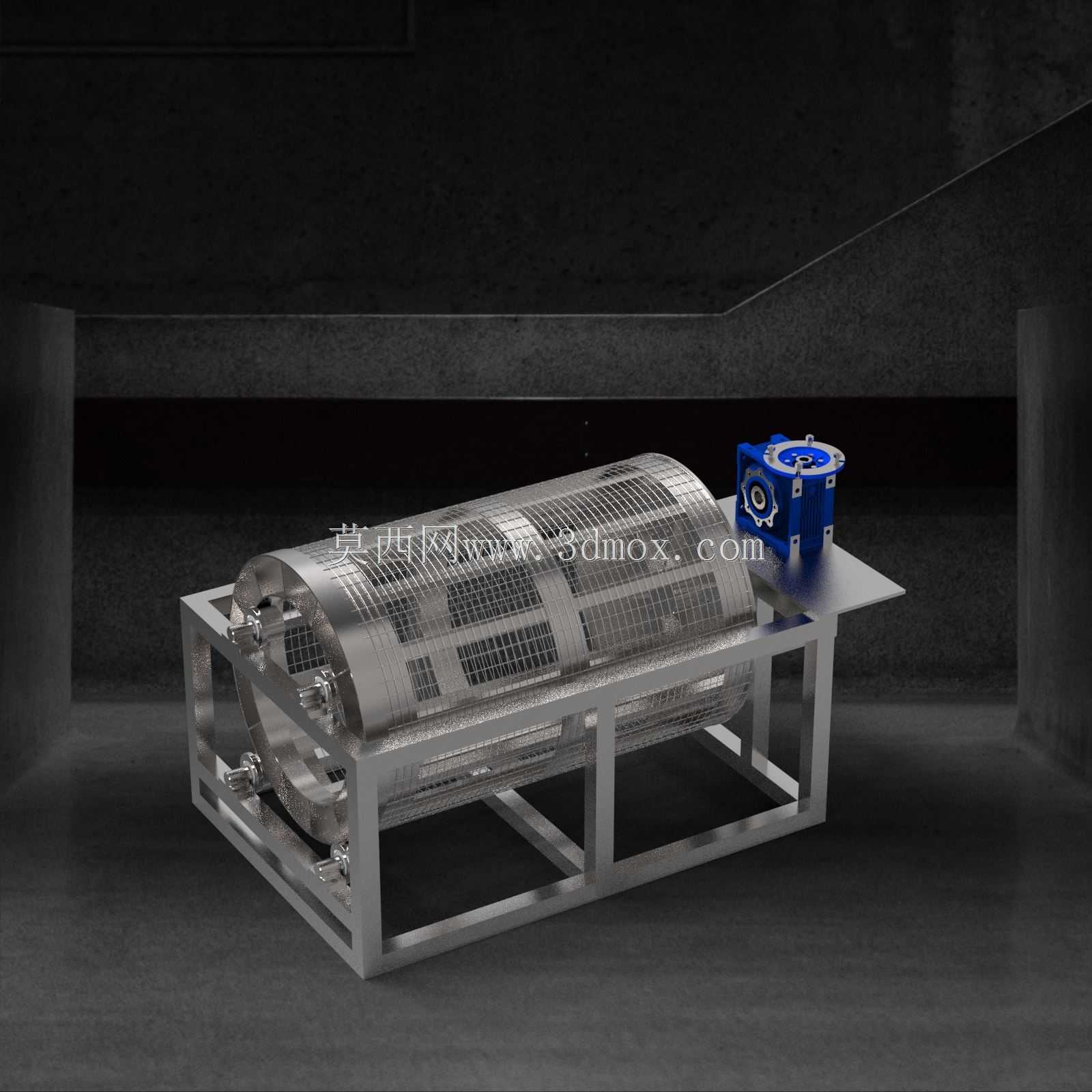

　　这套过滤设备主要面向螺旋藻规模化养殖采收环节的固液分离作业，在微藻养殖生产流程中，采收环节是衔接养殖池与后续干燥、深加工工序的核心节点，传统的藻液过滤多采用静置沉降、板框压滤等方式，存在处理效率低、藻体破损率高、连续作业能力差的问题，这款滚筒式过滤设备的设计初衷就是解决上述生产痛点，适配大流量连续化的藻液处理需求。设备整体采用卧式框架式承载结构，底部为型钢焊接成型的矩形机架，机架的型材选型充分考虑了满载运行时的动载荷与静载荷叠加，支腿底部预留了地脚螺栓安装孔位，可直接固定在生产车间的混凝土地面上，安装时需保证机架上平面的水平度偏差不超过千分之一，避免滚筒运行时出现轴向窜动、滤带跑偏的问题。设备核心过滤单元为卧式布置的多孔滚筒，

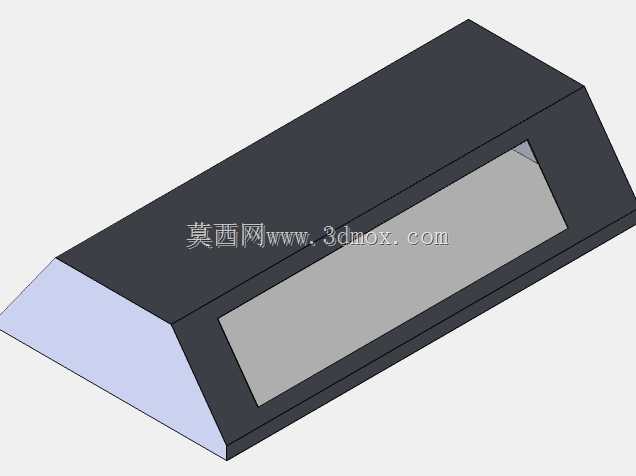

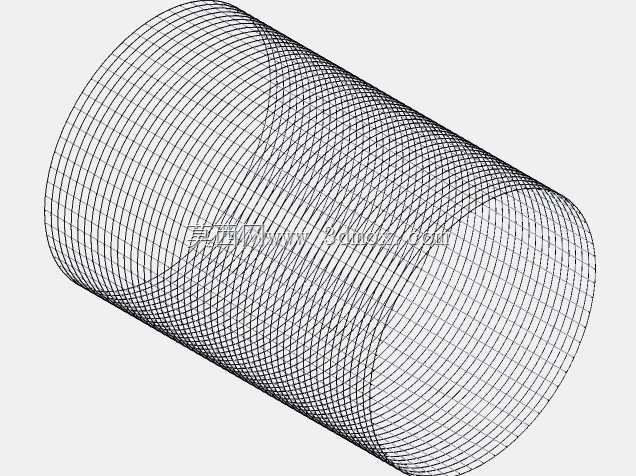

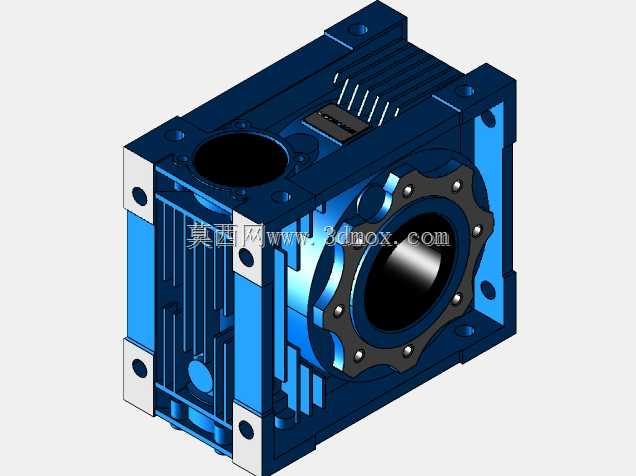

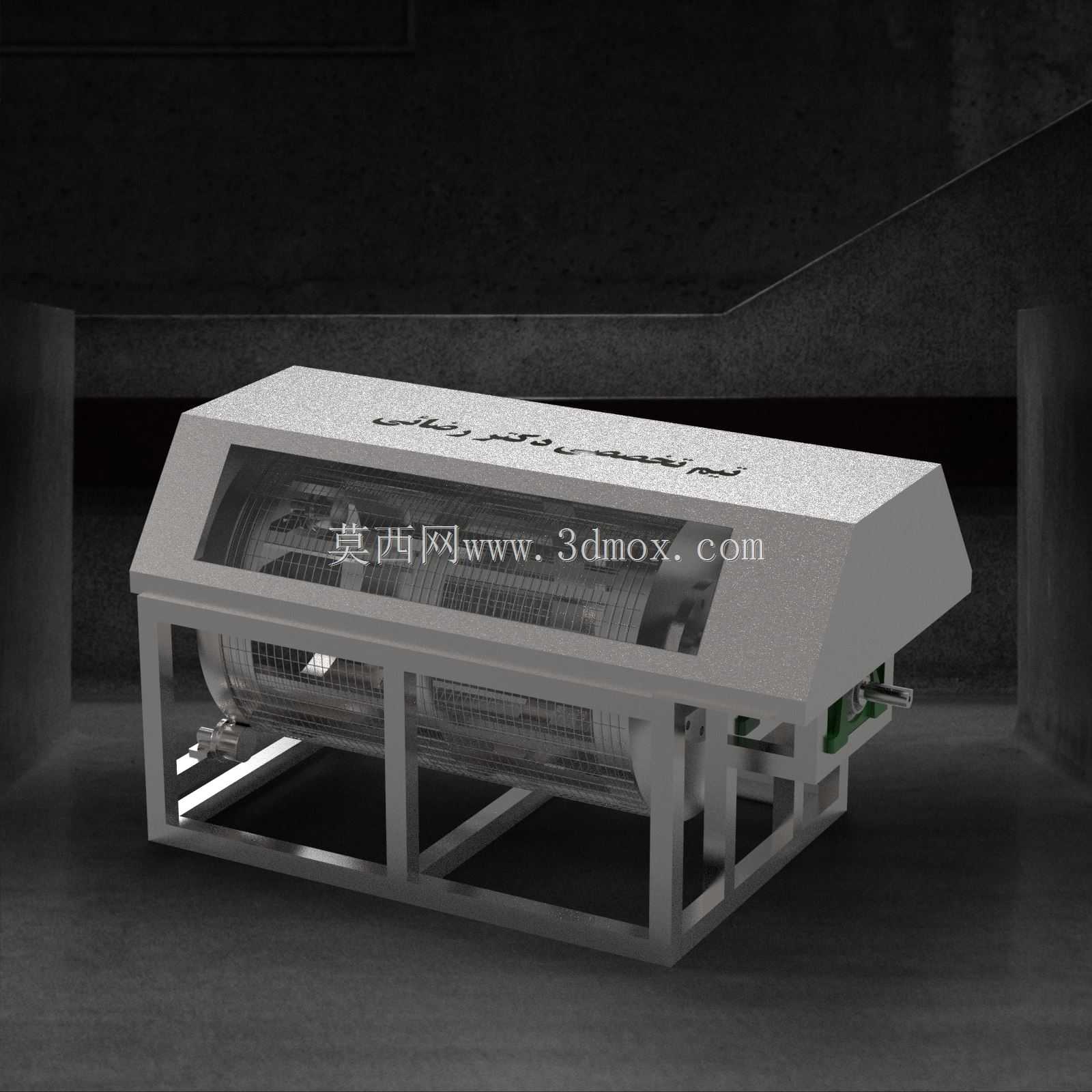

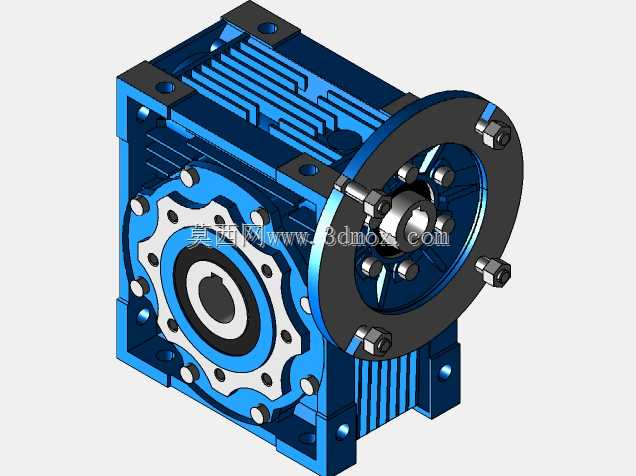

　　滚筒表面包覆特定目数的不锈钢滤网，滤网的孔径选型匹配螺旋藻藻体的粒径范围，既可以保证藻液透过滤网实现水体回流，又能拦截藻体使其附着在滤网表面，随着滚筒的缓慢转动，附着的藻体被输送到卸料区域，通过配套的刮料装置将浓缩后的藻泥刮落至出料输送机构，完成连续的过滤采收作业。滚筒的驱动端设置在设备一侧，采用减速电机直连链轮传动的结构，传动比经过反复核算，保证滚筒转速维持在每分钟1到3转的区间内，转速过高会导致藻液未充分过滤就被带到卸料区，降低采收浓度，转速过低则会影响整体处理通量，无法匹配养殖池的出水流量。设备上部设置了半封闭的罩壳结构，罩壳上预留了观察视窗，生产过程中操作人员可随时观察滤网的挂藻情况、滚筒运行状态，视窗采用透明有机玻璃材质，

　　周边用橡胶密封条压合，避免藻液飞溅造成生产环境的污染，同时罩壳的可拆卸设计也方便后期对滤网进行冲洗、更换，减少设备维护的工作量。进料端设置在设备的侧上方，藻液通过布水装置均匀分布在滚筒的轴向长度范围内，避免局部进料过多导致滤网透滤不及时出现溢料问题，布水装置的角度可根据实际处理的藻液浓度进行微调，保证布水均匀覆盖整个过滤工作面。滤出的清液通过设备底部的集水腔汇集后回流到养殖池或者水处理环节，实现水资源的循环利用，集水腔的底部设置了一定的坡度，避免残留藻泥淤积在腔体内滋生杂菌，影响养殖水体的水质。在结构设计过程中，所有与藻液、藻泥接触的零部件均采用304不锈钢材质，避免长期接触水体出现锈蚀污染藻体的问题，

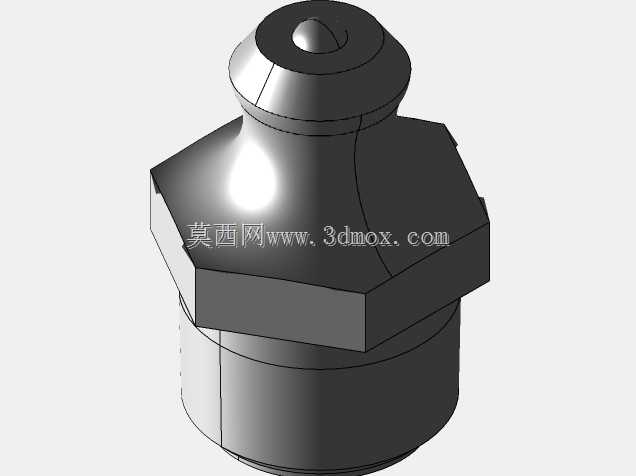

　　机架部分则采用碳钢焊接后做防腐喷塑处理，在保证结构强度的前提下控制整体制造成本。设备的安装边界尺寸充分考虑了中小型微藻养殖车间的空间限制，整体宽度控制在1.2米以内，长度根据处理通量的不同分为多个规格，单台设备每小时可处理5到20立方的藻液，采收后的藻泥浓度可达到百分之八到百分之十二，能够直接进入后续的喷雾干燥或者压滤脱水工序，减少后续工序的处理负荷。设备的传动部位均设置了安全防护罩，避免生产过程中操作人员误触转动部件造成安全事故，各转动副的润滑点均采用外置式注油嘴，日常维护时不需要拆解设备即可完成润滑保养，降低运维的难度。针对螺旋藻养殖过程中藻液带有一定粘性的特点，设备还配套了反冲洗装置，在滚筒转动的非过滤区设置高压喷淋头，用过滤后的清液反向冲洗滤网，及时冲透堵塞在网孔上的藻体残留，保证滤网的透水率始终维持在稳定区间，避免长时间运行后过滤效率下降。整个设备的结构设计充分考虑了连续化生产的可靠性，易损件仅为滤网与刮料板，更换成本低、操作简单，不需要专业的技术人员即可完成日常的维护与易损件更换，适配微藻养殖生产场景下操作人员技术能力参差不齐的实际情况。
