蒸汽锅炉配套旋风式排污分离装置结构

　　在工业蒸汽锅炉的运行系统中，排污分离器是保障蒸汽品质、降低管路带水风险的核心辅机设备，这类设备多安装在锅炉定期排污、连续排污的管路段，或是蒸汽输出主管的低位排污节点，承担着将排污过程中夹带的蒸汽与炉水、杂质进行高效分离的作用，避免带压蒸汽直接排放带来的工质浪费与管路水击隐患。这款旋风式结构的排污分离装置，核心工作逻辑依托离心分离原理设计，当带水的蒸汽-水混合介质从设备侧部的切向入口进入筒体内部后，会顺着筒壁形成稳定的旋流场，密度更大的液态水与固体杂质会在离心力作用下被甩向筒体内壁，顺着壁面下落至设备底部的集污腔，而密度较小的饱和蒸汽则会在筒体中心区域形成上升气核，从顶部的排气接口引出，可回收至闪蒸罐或是乏汽回收系统，

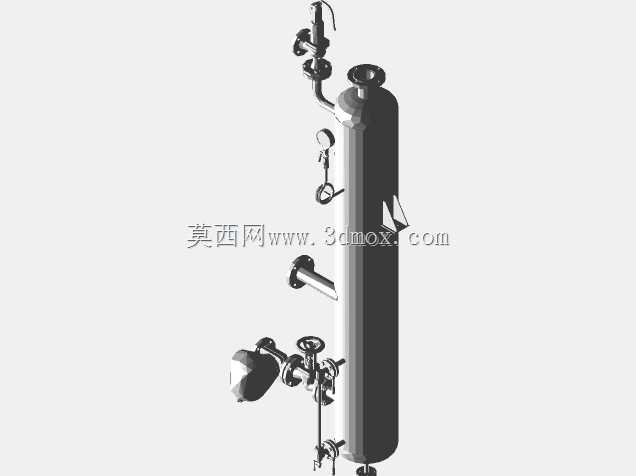

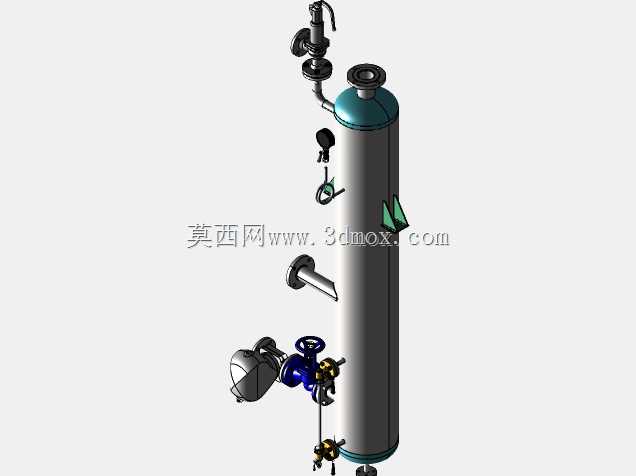

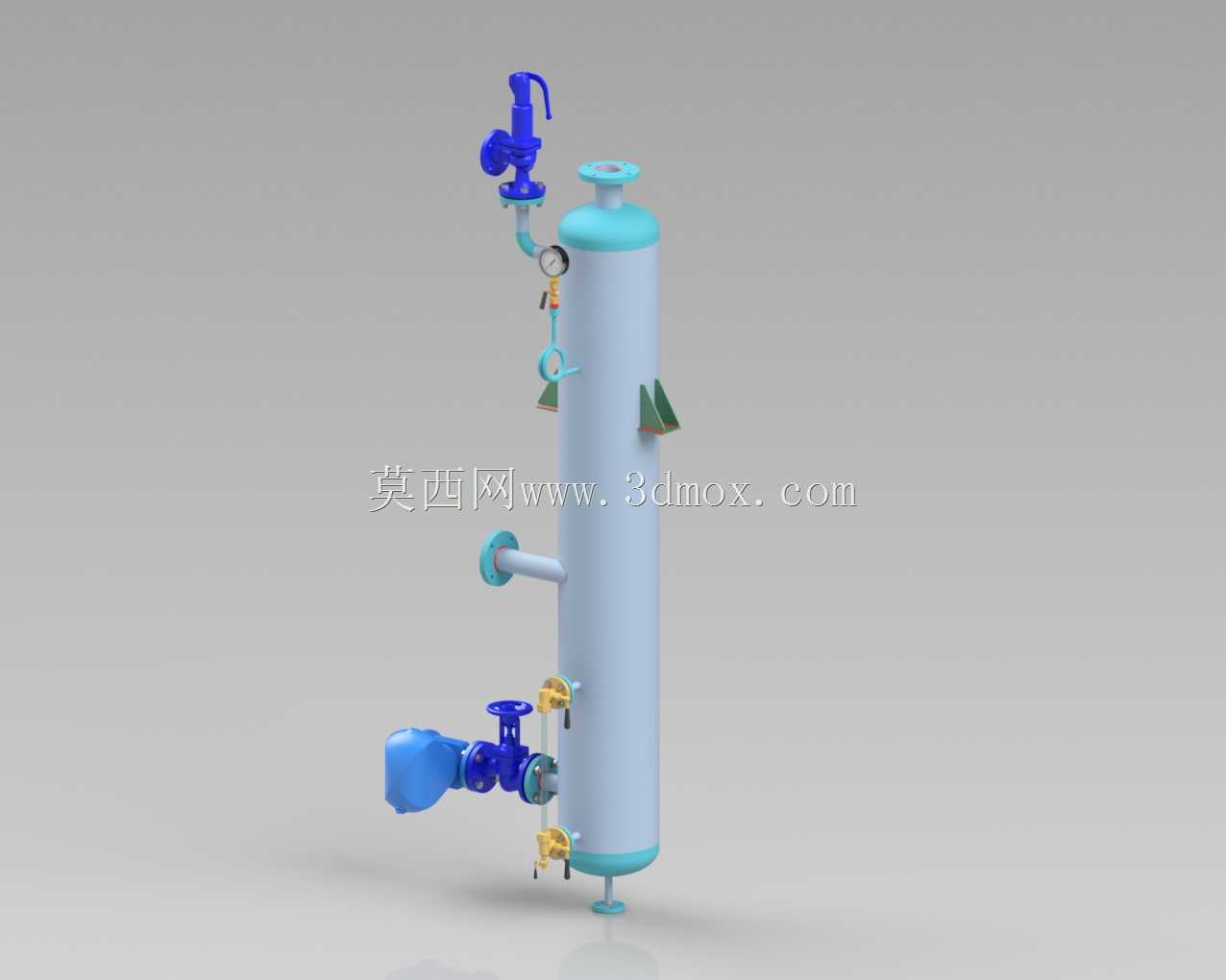

　　底部沉积的炉水与杂质则通过下部的排污阀组定期排出，整套分离过程无需额外添加过滤滤芯，依靠流道结构本身实现介质分离，运行阻力小，也不存在滤芯堵塞、更换的运维成本，非常适合锅炉排污这类介质含杂、工况波动大的应用场景。从结构设计的角度看，这款设备的主体采用立式圆柱形筒体结构，相比卧式结构更能适配锅炉房内紧凑的竖向安装空间，筒体上下端采用标准椭圆形封头承压，能够承受锅炉排污时的瞬时压力冲击，所有外接接口的法兰压力等级均匹配常规工业锅炉的1.6MPa公称压力，可直接对接现有锅炉排污管路无需额外变径适配。筒体侧部的切向入口做了导流斜面处理，避免介质进入筒体时直接冲击对面筒壁造成局部紊流，影响旋流场的稳定性；顶部的蒸汽出口设置了简易的挡液板结构，

　　能够拦截上升蒸汽中夹带的细小液滴，进一步降低出口蒸汽的带水率；底部的排污口采用缩径结构，配合外置的球阀与节流装置，可实现连续排污与定期排污两种操作模式的切换，满足不同锅炉运行工况下的排污需求。设备上配套的阀门组件均做了模块化安装设计，顶部的安全阀直接螺纹连接在封头的预留接口上，整定压力匹配设备的设计承压，一旦筒内压力超过阈值可自动泄压保障设备安全；筒体侧壁设置的两个针型阀接口用于连接液位计或是压力取样装置，可实时监测筒内的液位与压力变化，方便运维人员判断设备的运行状态，避免出现液位过高导致蒸汽带水、或是液位过低导致蒸汽窜入排污管路的问题。设备底部设置了三个均匀分布的支脚，支脚底板预留了螺栓安装孔，

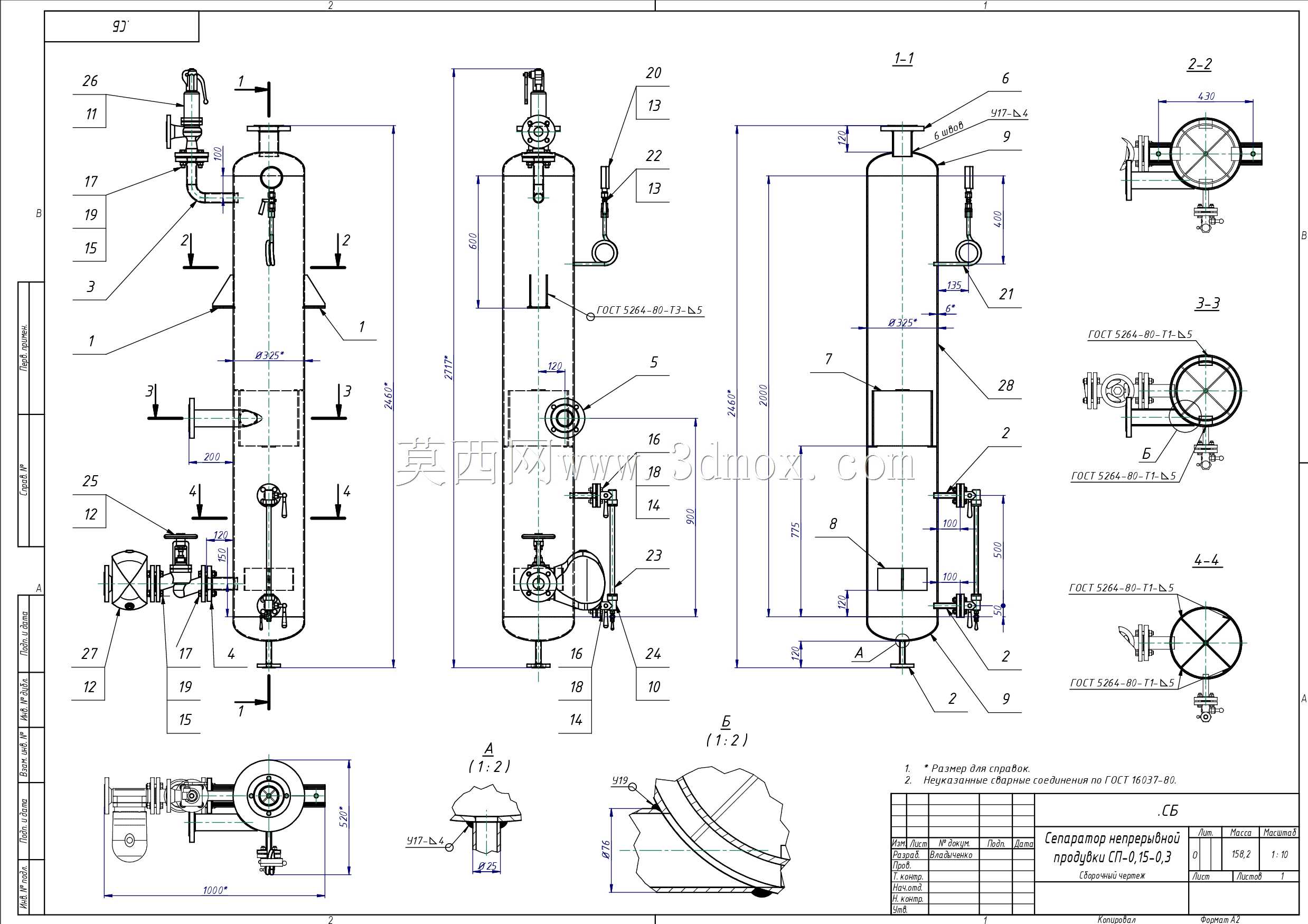

　　安装时只需在混凝土基础或是钢架平台上对应位置打孔固定即可，支脚的高度预留了底部排污阀组的操作空间，无需额外抬高设备即可完成排污阀的开关操作与检修。从安装边界来看，这款设备的筒体直径控制在常规管路安装的操作空间范围内，侧部入口与顶部出口的中心距、底部排污口距安装基础的高度均符合锅炉房管路布置的通用规范，侧面的阀门手轮操作方向均朝向巡检通道一侧，日常操作时无需探身到设备后侧即可完成阀门调节。在实际工程应用中，这类旋风式排污分离器相比传统的扩容式排污装置，分离效率更高，设备体积更小，对于蒸汽负荷波动的适应性更强，即使在锅炉瞬时大流量排污的工况下，也能维持稳定的旋流场，不会出现汽水短路直排的问题；同时设备内部无运动部件，长期运行的故障率极低，只需定期打开底部排污口排出沉积的杂质即可完成日常维护，非常适配中小型工业蒸汽锅炉的排污系统改造或是新建项目的配套选型。建模过程中对所有承压部件的壁厚均做了等比例还原，法兰的螺栓孔位置、阀门的结构尺寸均按照实际工业产品的样本参数绘制，可直接用于锅炉房管路布置的碰撞检查、安装模拟，也可作为锅炉辅机选型时的结构参考，帮助设计人员快速完成排污系统的布局设计，减少现场安装时的管路改造成本。
