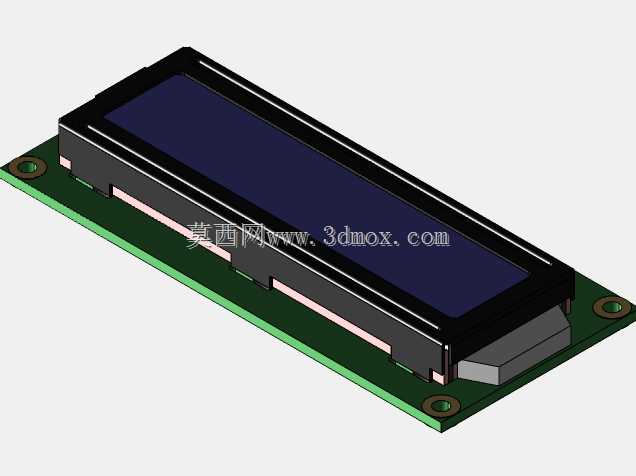

PCB板载LCD1602液晶显示模块结构设计

项目分类:通用机械零部件 发布时间:2024-02-04 ID:735132
  • PCB板载LCD1602液晶显示模块结构设计

  在工业控制板卡、小型嵌入式设备、教学实验平台的PCB布局环节,板载显示模块的选型与安装适配一直是结构设计中容易被忽略却直接影响整机装配体验的细节,这款适配PCB直装的LCD1602显示模块,正是针对板载安装场景做了全维度的结构适配设计。从实际应用场景来看,这类1602字符液晶模块广泛用在小型数控装置的参数显示面板、自动化设备的工位状态提示单元、开源硬件开发板的人机交互界面、工业传感器的现场数据显示端,不需要复杂的图形显示能力,仅靠两行共32个字符的显示区域,就能完成设备运行参数、故障代码、操作提示、计数数值等核心信息的本地呈现,相比段码屏显示内容更灵活,相比彩屏又具备成本低、驱动简单、功耗低、抗干扰能力强的优势,非常适合工业现场低复杂度的人机交互需求。

  从功能特性上看,这款模块采用标准的16引脚直插接口设计,引脚排布完全兼容行业通用的LCD1602驱动逻辑,支持8位并行与4位并行两种驱动接线方式,硬件工程师在做原理图设计时不需要额外调整引脚定义,直接套用标准封装即可完成电路匹配。模块本体的液晶部分采用蓝底白字的常规显示配置,显示对比度可通过板载的电位器进行调节,即使在车间不同光照环境下,也能调整到清晰可读的显示效果,背光采用均匀的侧部导光设计,不会出现局部亮斑或者显示区域明暗不均的问题,长时间通电工作也不会出现局部过热的情况。

  设计思路上,整个模块完全围绕PCB板载直装的需求做结构优化,没有采用外接排线的分体式结构,而是将液晶驱动电路、背光电路、接口引脚全部集成在同一块绿色PCB基板上,基板的四个角位置设计了标准的金属化安装孔,安装孔的内径匹配M2.5规格的铜柱或者自攻螺丝,孔位间距严格遵循行业通用的LCD1602安装尺寸规范,不管是安装在通用开发板的标准液晶接口位,还是定制工控板的预留安装位,都不需要额外做孔位调整。模块整体的堆叠高度做了严格控制,液晶玻璃部分通过黑色的塑料边框固定在PCB基板上,边框与基板之间的连接采用卡扣加定位柱的固定方式,不需要额外打胶就能保证液晶面板与基板的连接强度,在设备受到常规振动的工况下,不会出现液晶面板偏移、引脚脱焊的问题。

  外形尺寸与安装边界方面,这款模块的PCB基板长度为80mm,宽度为36mm,整体安装后的总厚度(从PCB底面到液晶面板最顶端)为12mm,设计时特意将所有直插元件的焊接面高度控制在PCB底面1.5mm以内,避免元件引脚突出顶到下方的主板PCB,安装时只需要在主板对应位置预留80mm×36mm的平面安装区域,在四个安装孔对应位置预留焊盘或者固定孔,同时在接口引脚对应位置预留排针焊盘,就能完成模块的板载安装。需要注意的是,液晶面板的可视角度存在一定的范围,安装时要根据设备的实际操作视角调整模块的安装朝向,尽量让操作人员的视线与液晶面板垂直,避免斜视角下出现的显示发虚、对比度不足的问题。另外模块的背光供电引脚与逻辑供电引脚做了分离设计,结构设计时不需要考虑额外的遮光结构,模块自带的黑色塑料边框已经做了延伸处理,能够遮挡背光从侧边漏出的光线,避免光线干扰设备上其他光敏元件的正常工作。

  在实际装配过程中,这款模块的排针引脚长度刚好适配常规双面板的焊接厚度,波峰焊或者手工焊接都不会出现引脚过长导致的短路问题,模块边缘没有突出的尖锐结构,在PCB拼板生产时也不会刮伤相邻的板件。对于需要做三防漆涂覆的工控板,这款模块的液晶面板表面有一层透明的保护贴膜,装配前可以保留贴膜,等整板涂覆完成后再撕掉,避免三防漆溅到液晶显示区域影响显示效果。模块的整体重量只有18g左右,即使是垂直安装在立式PCB板上,也不会因为自重导致焊盘受力脱落,不需要额外增加支撑结构,能够有效节省板内的安装空间,非常适合紧凑型嵌入式设备的结构设计使用。
