适配PCB焊接的CH340版NodeMCU ESP8266开发板

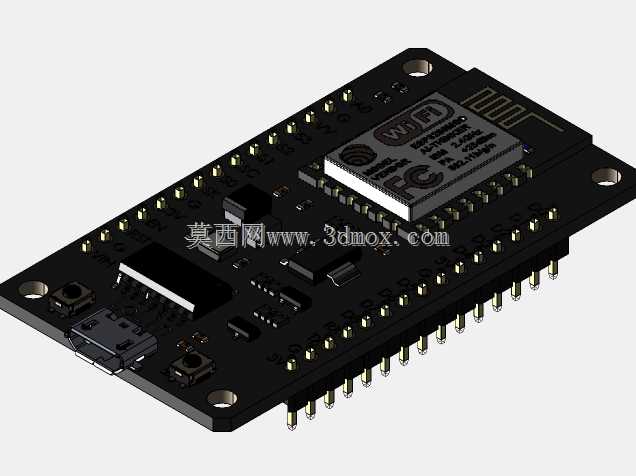

　　在嵌入式硬件开发、物联网终端原型搭建以及小批量智能硬件试制场景中，开发板的PCB适配性直接决定了整板焊接的良率与后期调试效率，这款带CH340串口芯片的NodeMCU ESP8266开发板，正是针对常规开发板直插引脚过高、无法适配回流焊或波峰焊整板焊接的痛点做了结构优化。不同于市面上常见的排针引脚高出板身10mm以上的通用版本，这款开发板在引脚设计上做了低切处理，所有引出引脚的露出高度严格控制在2.5mm以内，刚好满足PCB焊盘透锡要求的同时，不会因为引脚过长在焊接时出现顶件、歪斜的问题，也能避免后期整板组装时引脚触碰其他元器件造成短路。从结构设计逻辑来看，开发板本体采用标准51mm×26mm的矩形板型，四个角预留了直径3.

　　2mm的安装固定孔，孔位中心距板边2mm，既可以用M3铜柱固定在通用物联网外壳内，也能直接通过焊盘焊接在主控载板上，安装边界完全兼容市面上主流的ESP8266载板开孔尺寸，不需要额外调整结构件的开孔位置。板上元器件布局做了焊接适配优化，Micro USB接口、复位按键、CH340串口芯片以及ESP8266模组全部采用表贴封装，所有元器件的最高高度不超过8mm，其中USB接口高度为6.5mm，复位按键高度为3.5mm，WiFi板载陶瓷天线位于板身顶端，没有被周边元器件遮挡，信号辐射方向完全避开下方载板的金属铺铜区域，不会因为整板焊接造成WiFi信号衰减。在实际功能层面，CH340芯片直接集成在板上，

　　不需要外接串口模块就能完成固件烧录与串口调试，芯片周边的阻容件全部按官方推荐参数布局，串口通信的稳定性能够满足工业级小批量设备的调试需求，板载的3.3V稳压电路预留了足够的电流余量，除了给ESP8266模组供电外，还能向外输出最大300mA的电流，可直接外接低功耗传感器模块，不需要额外增加供电电路。做结构设计时需要注意，这款开发板的引脚定义完全兼容标准NodeMCU V3版本，所有IO口的引出顺序没有做调整，在绘制载板原理图时可以直接调用通用封装，不需要重新核对引脚定义，低引脚的设计也让开发板与载板焊接后的整体厚度控制在10mm以内，能够适配厚度12mm以内的超薄塑料外壳，适合做智能开关、环境监测节点、

　　无线数据采集终端这类对安装空间有严格要求的产品。另外板身的两个固定孔做了非金属化处理，焊接时不会和载板的地网络连通，用户可以根据实际需求选择是否接地，避免固定孔接地造成的外壳漏电或者信号干扰问题，板边的走线全部做了3mil以上的间距处理，整板回流焊时不会出现连锡、桥接的问题，即使是小批量手工焊接也能保证较高的良率。
