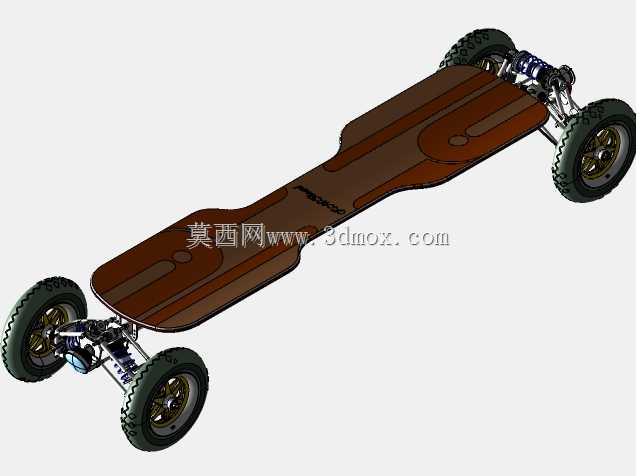

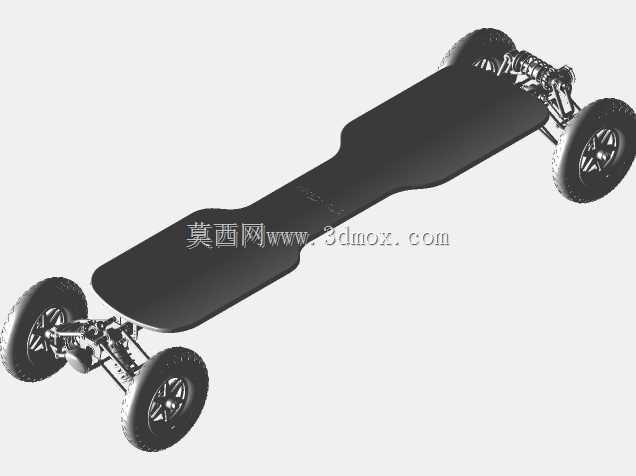

电动差速驱动相位万向节越野滑板结构

　　这款越野滑板的结构设计，核心围绕非铺装路面的通行需求展开，区别于普通城市滑板的小轮硬桥结构，整套行走系统完全针对碎石、草地、轻度起伏土路的使用场景做适配。从轮组配置来看，采用大直径深胎纹充气轮胎，胎面的块状花纹设计能够在松散路面提供足够抓地力，避免打滑空转，轮辋采用分体式锁紧结构，方便后期更换轮胎或者调整动平衡，轮组与桥体的连接位置预留了标准轴承安装位，可适配常规深沟球轴承，降低后期维护的配件采购成本。

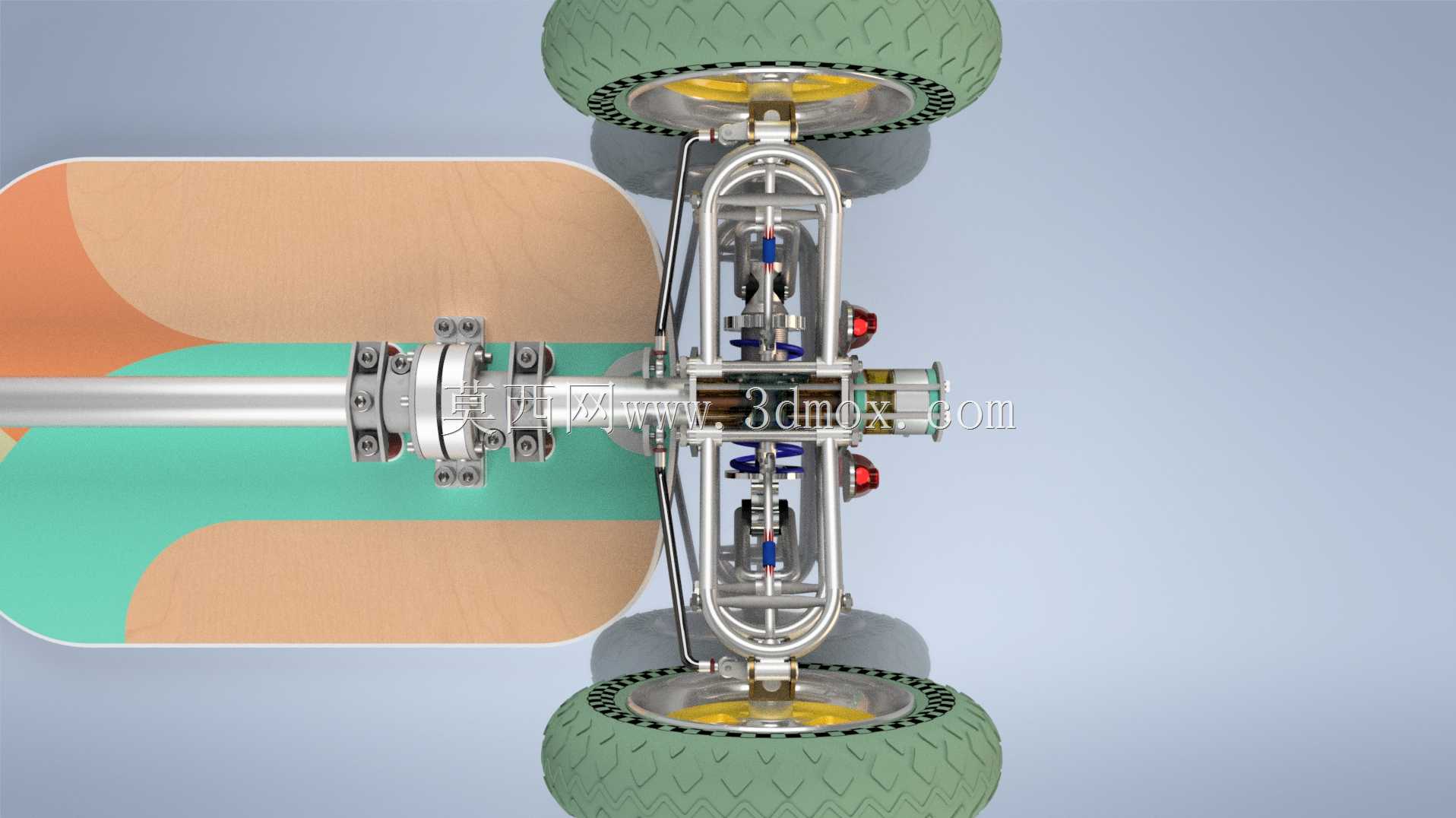

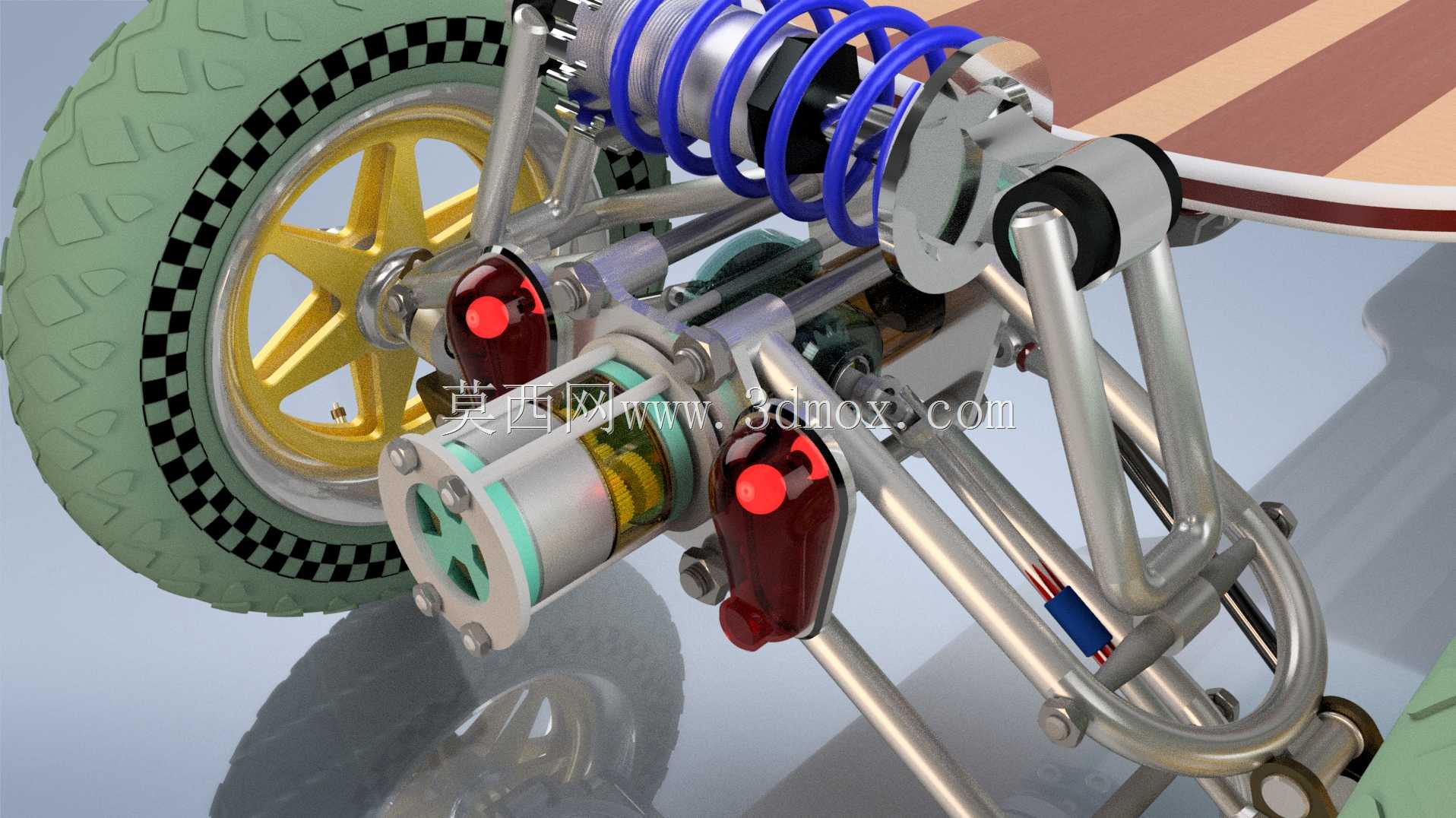

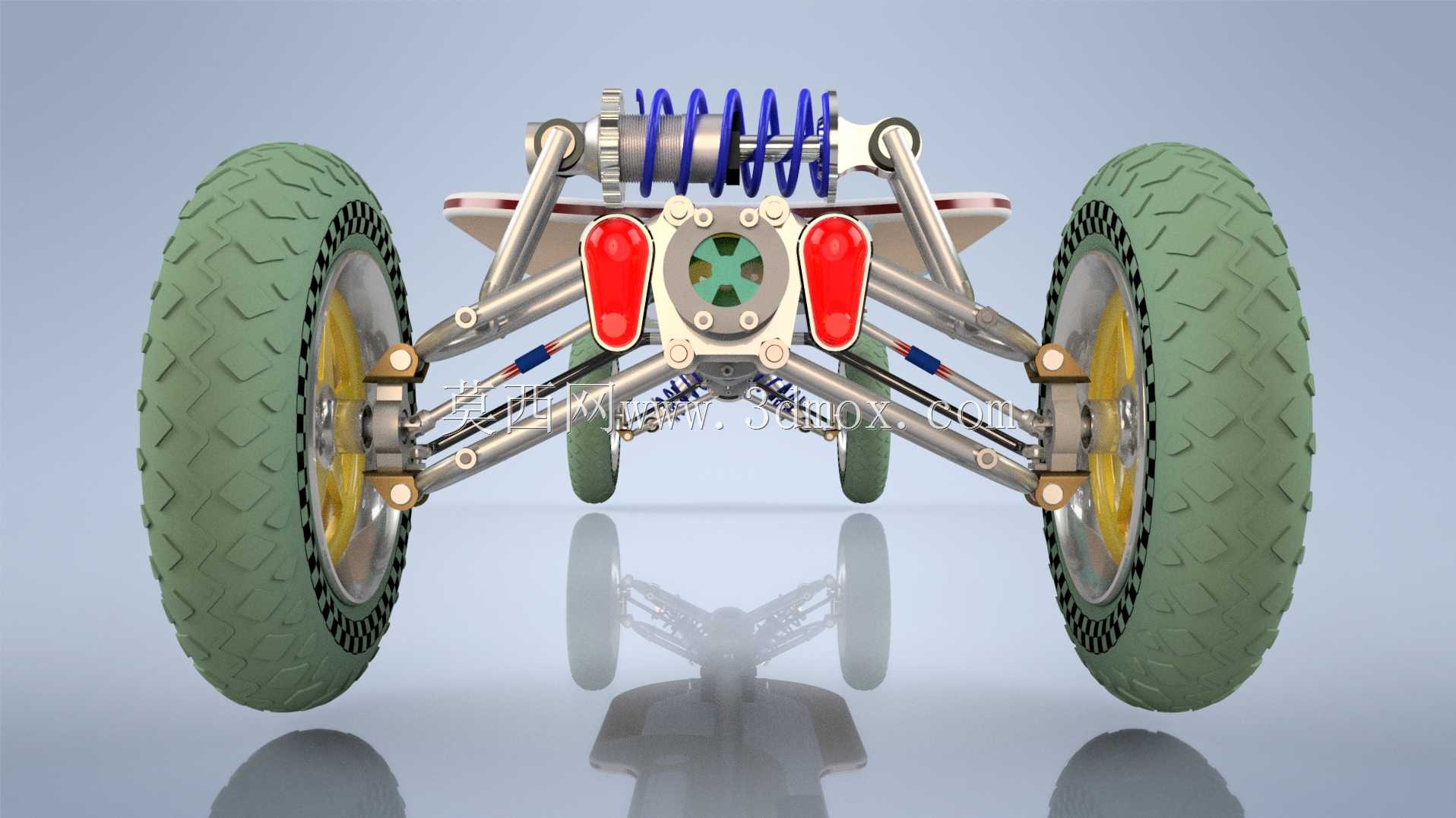

　　驱动部分采用双电机配合差速结构的布局，差速器集成在后桥中部，能够在转弯时自动调节左右轮的转速差，避免普通单驱滑板转弯时的轮胎拖拽磨损，同时差速结构的外壳采用一体化铣削成型，内部锥齿轮的啮合间隙通过调整垫片做精准控制，保证动力传递的平顺性，不会出现高速行驶时的齿轮异响问题。动力从差速器输出到轮端的过程中，采用相位万向节做传动连接，这种结构能够在悬架上下跳动的时候，始终保持动力传递的等速性，不会因为桥体摆动出现传动卡顿或者动力中断，相比普通滑板的固定轴传动，能够适应更大的悬架跳动行程，应对路面起伏的能力更强。

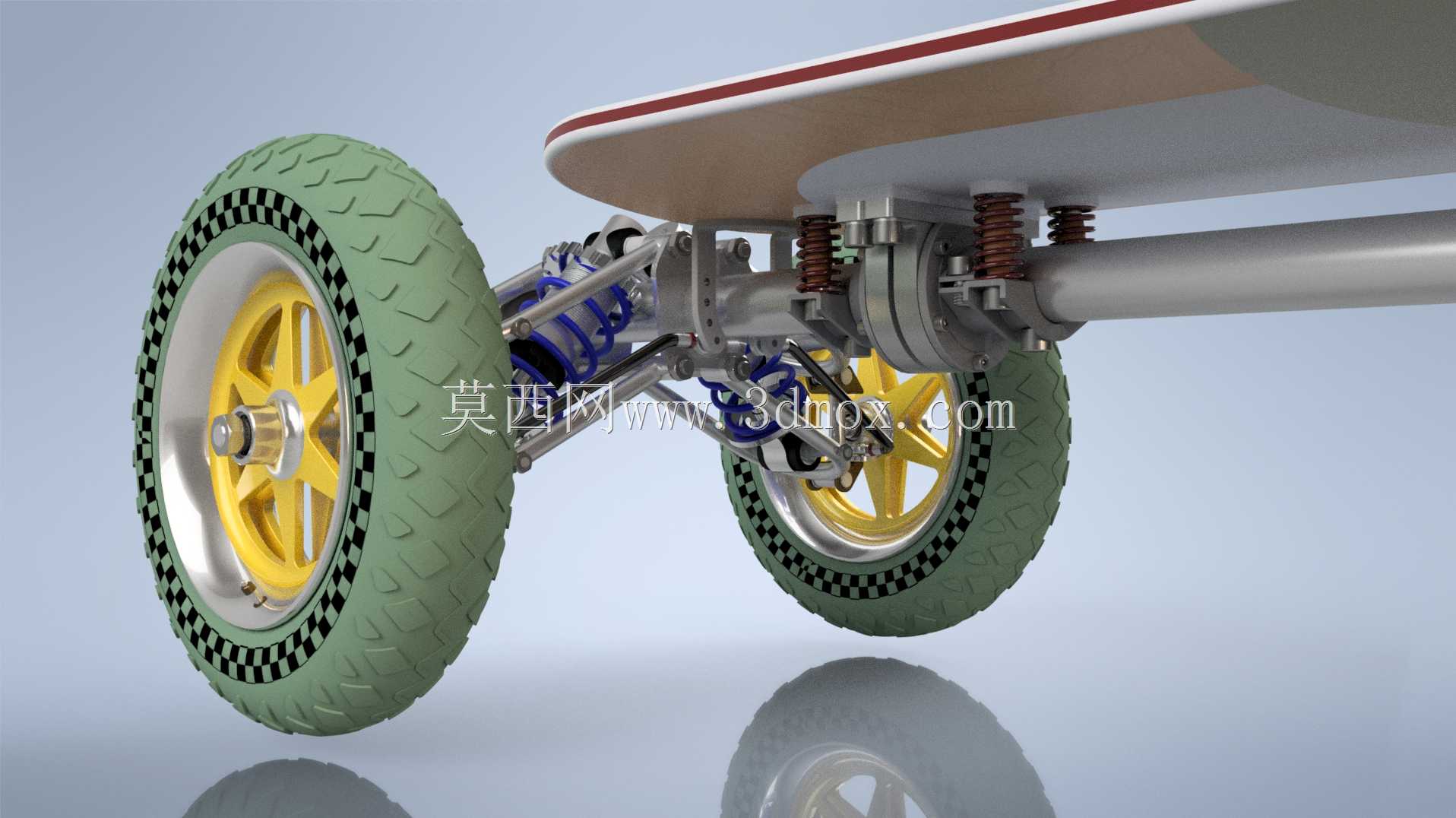

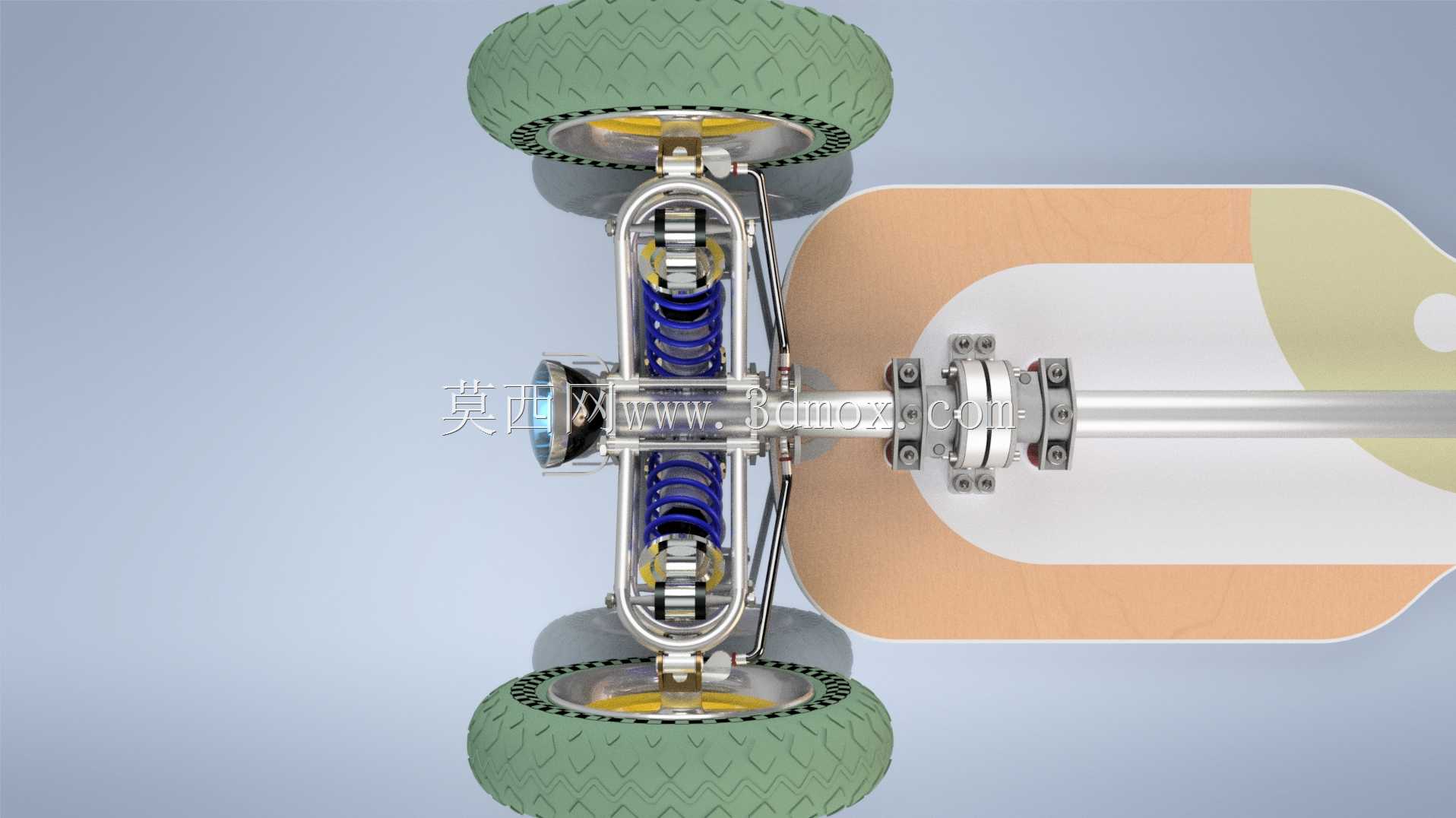

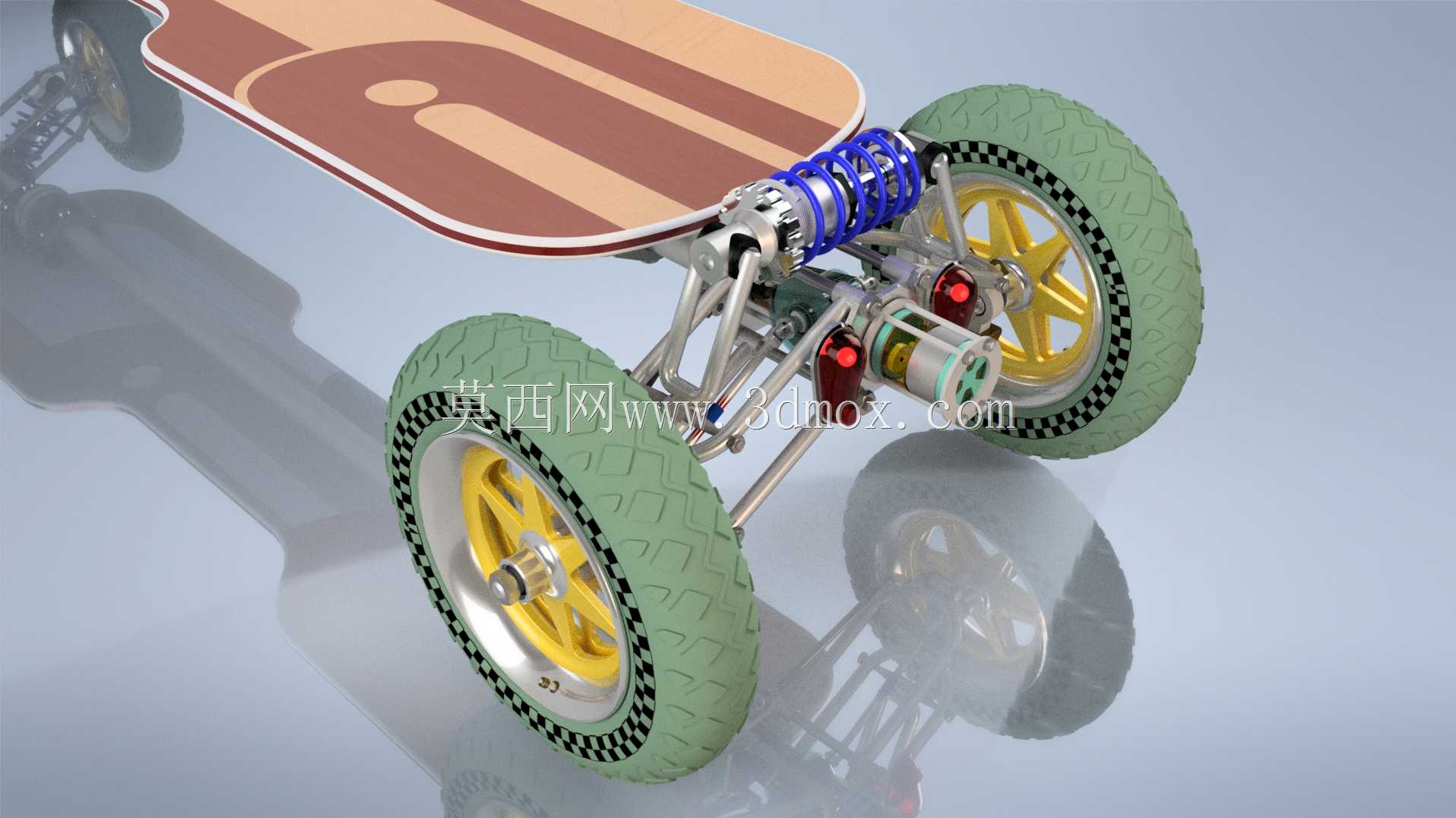

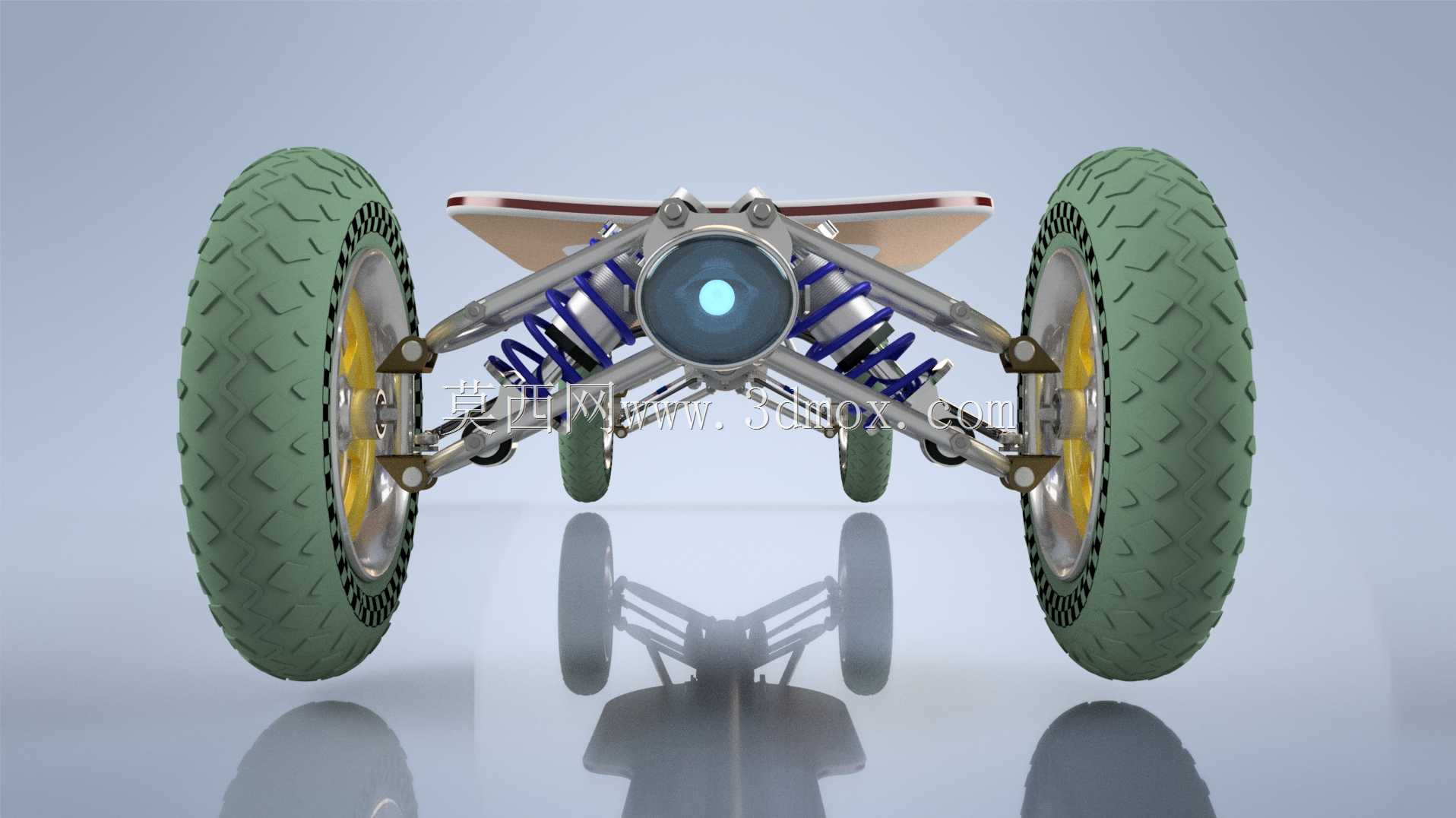

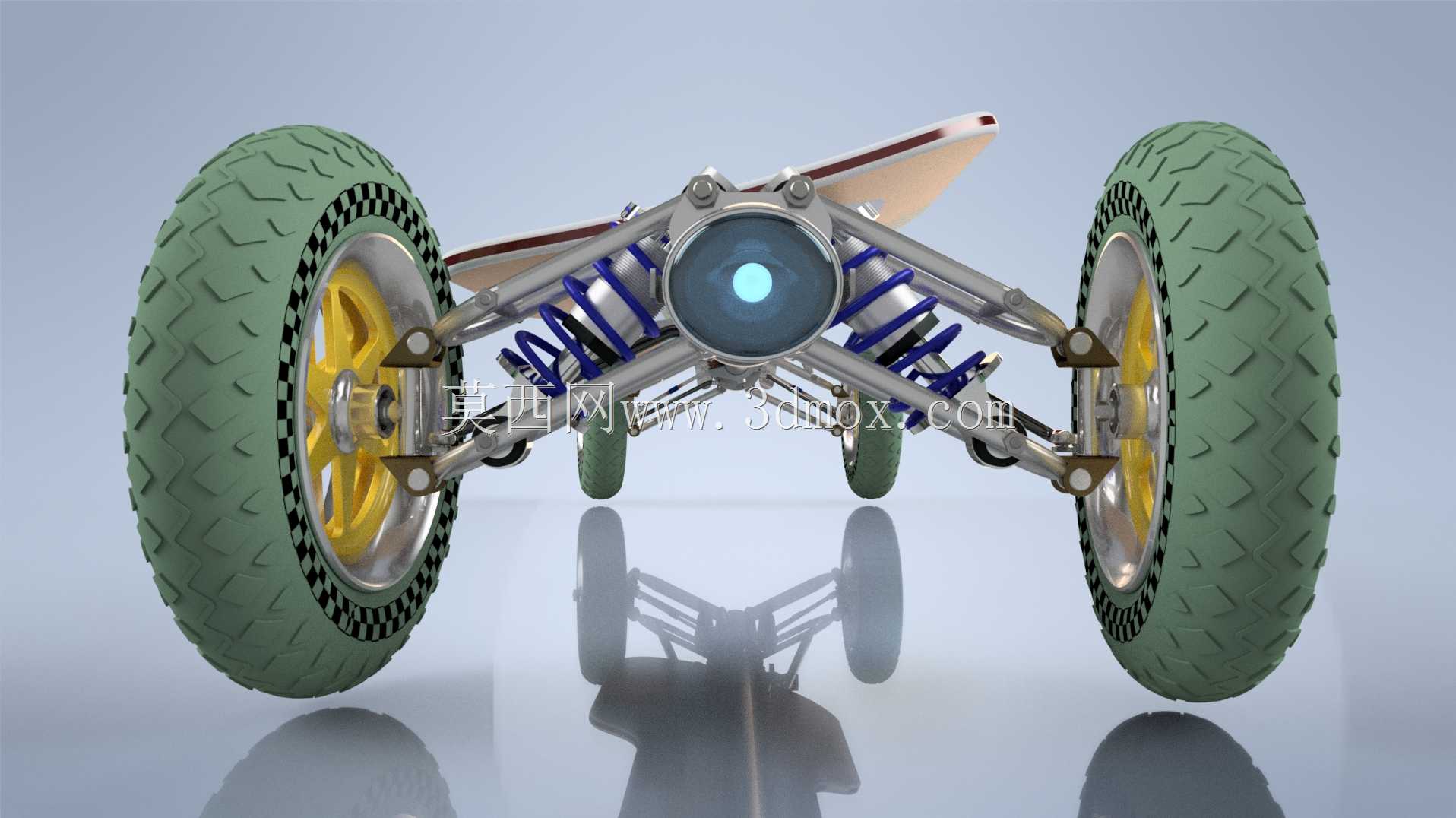

　　悬架部分采用螺旋弹簧配合阻尼筒的结构，每个轮组独立配置一套减震单元，弹簧的预紧力可以通过上端的调节螺母做调整，能够适配不同体重的使用者，或者根据路面粗糙程度调整悬架软硬，阻尼筒的阻尼特性经过匹配，能够快速吸收路面传来的细碎震动，避免震动直接传递到板面造成使用者站立不稳，同时悬架的上下摆臂采用铰接结构，铰接点配置了自润滑衬套，长期使用也不会出现松旷异响，摆臂的运动轨迹经过校核，在悬架全行程跳动过程中，轮组的倾角变化控制在合理范围内，保证轮胎始终与路面保持最大接触面积。

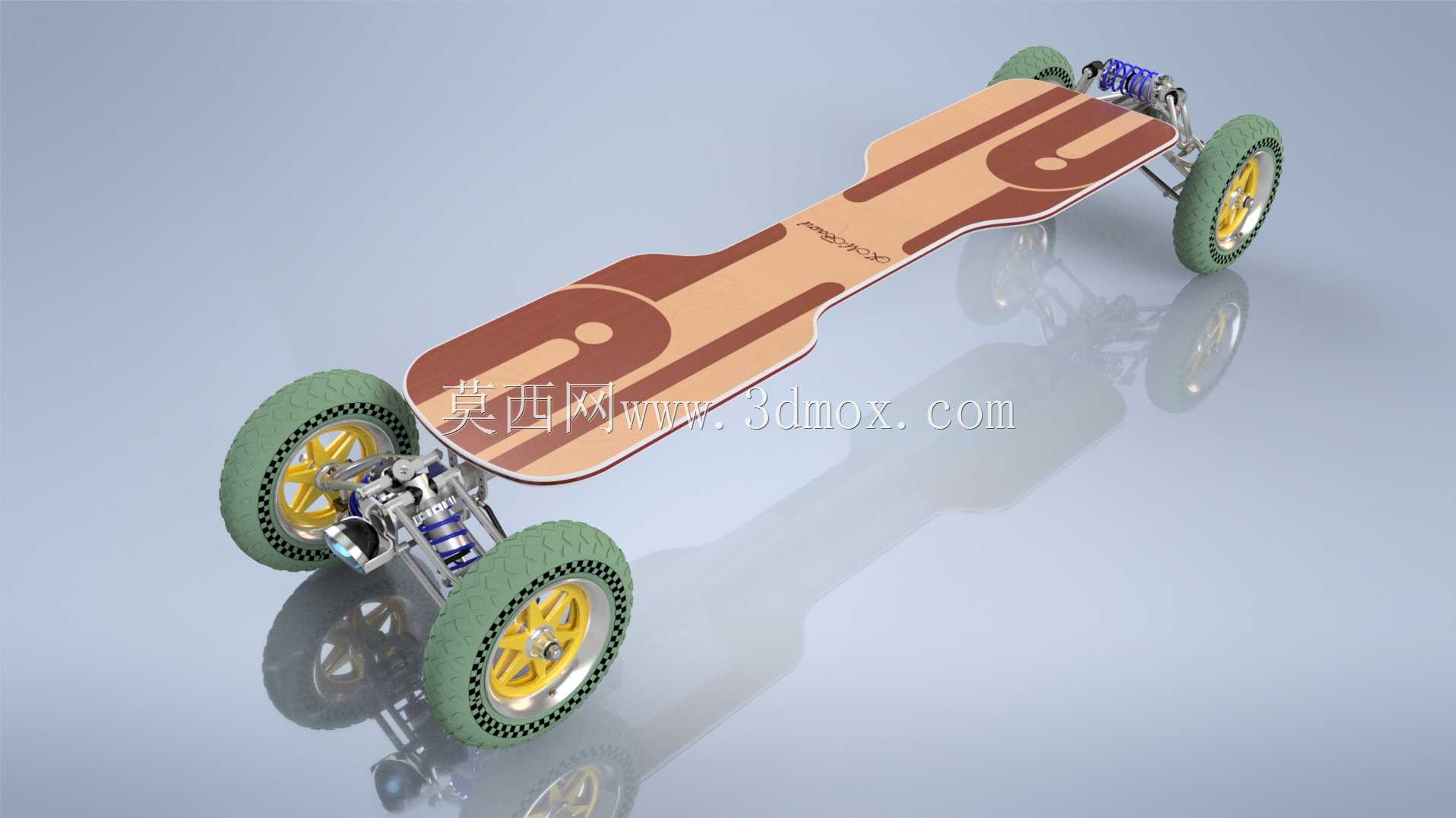

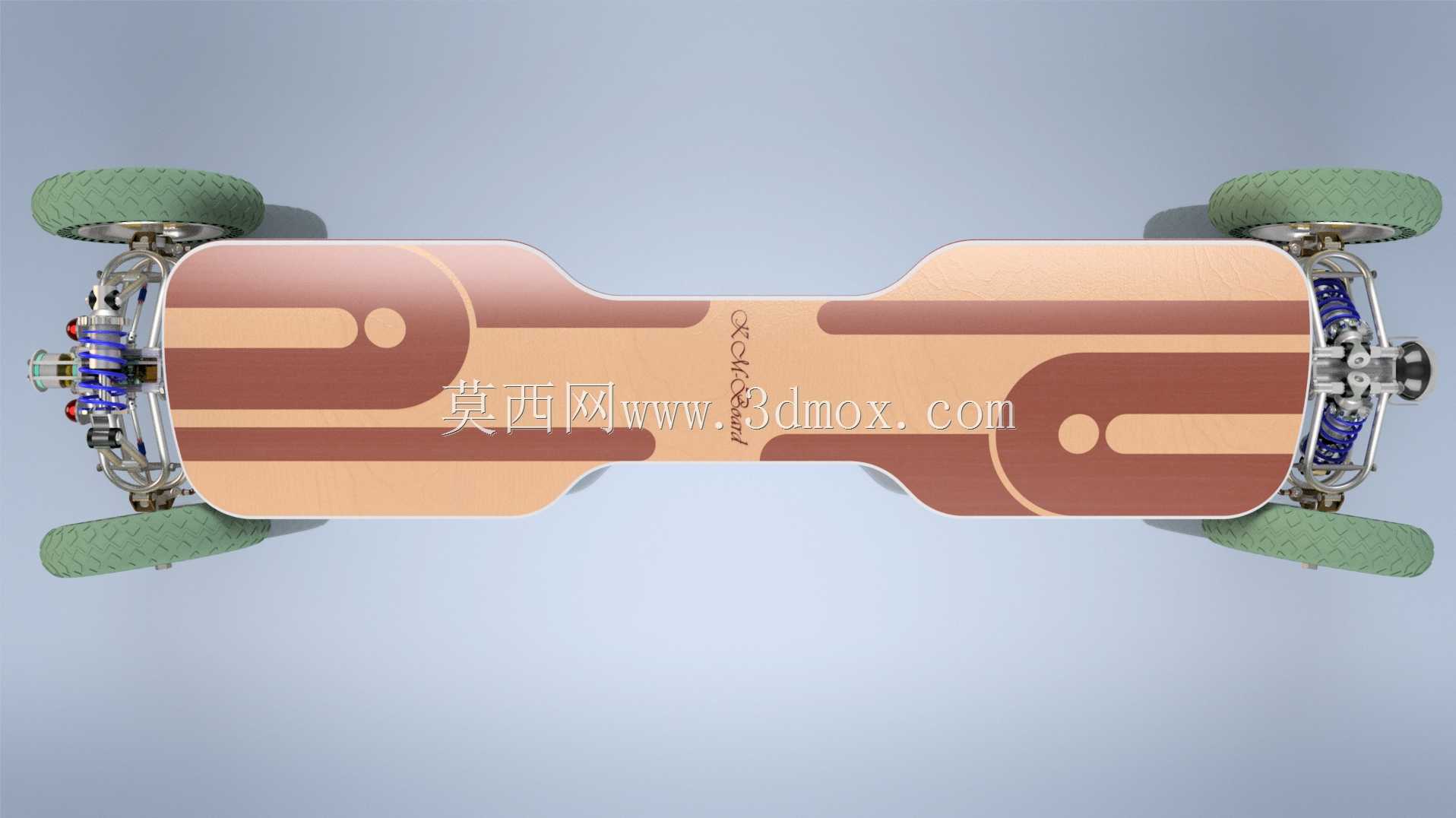

　　板面部分采用层压复合结构，外形做了前后翘起的弧度设计，既能够在转向时提供足够的脚部支撑，也能在遇到小障碍时通过压板动作实现抬轮越过，板面的安装孔位按照标准桥距设计，与下方悬架支架的连接采用预埋螺母的方式，避免长期使用出现板面螺丝孔滑牙的问题，板面的宽度和长度经过人机工程校核，站立区域的尺寸能够满足不同脚码使用者的横向站立需求，板面底部做了加强筋结构，在保证轻量化的同时提升整体抗弯强度，避免高速冲坡时出现板面断裂的风险。

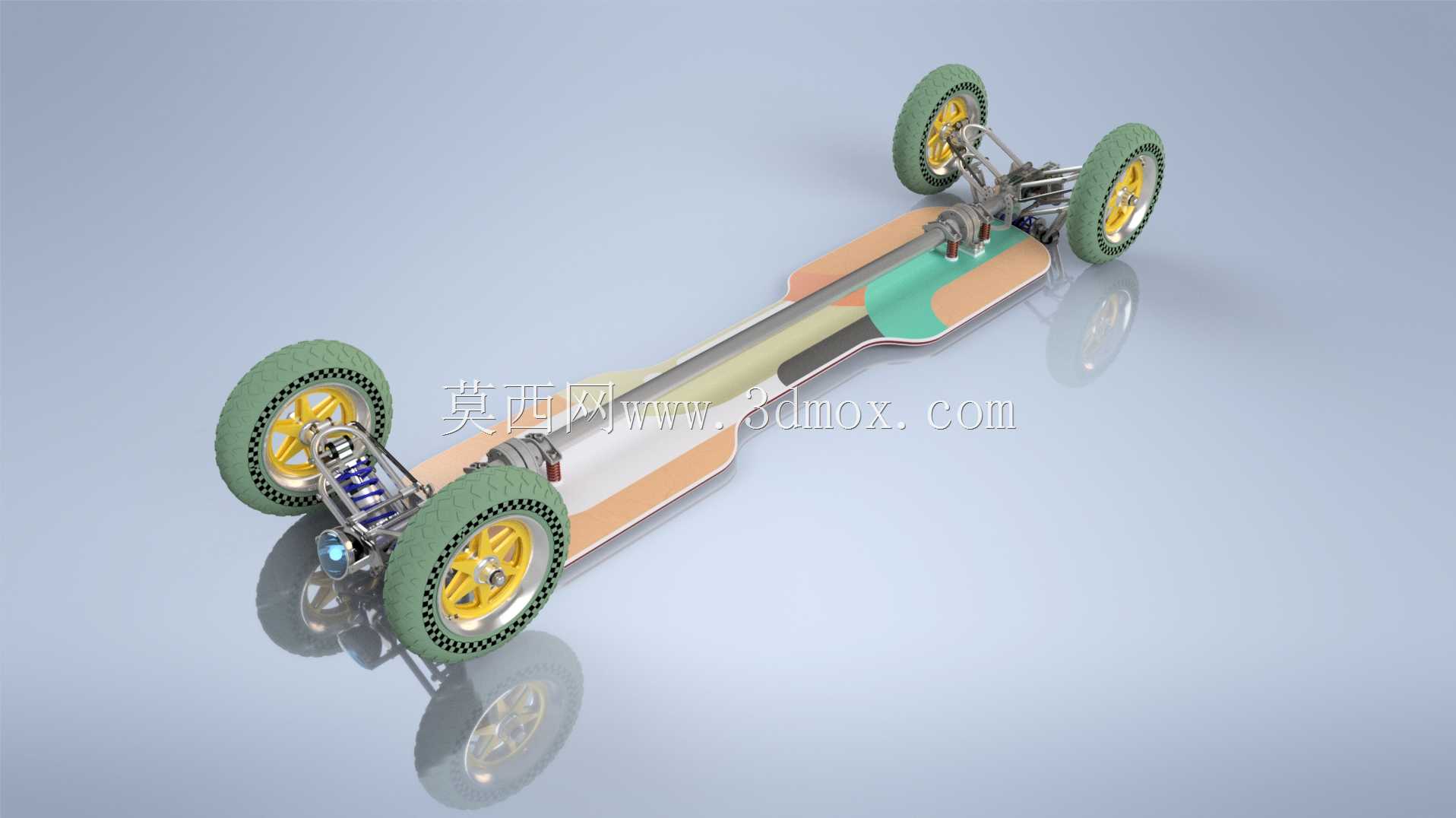

　　整套结构的安装边界经过严格校核，左右轮距控制在合理范围内，既保证了高速行驶的稳定性，也不会因为轮距过宽影响转向灵活性，轴距尺寸匹配板面长度，转向时的转弯半径能够满足狭窄非铺装路面的转向需求，所有传动部件的外侧都预留了防护间隙，不会在悬架跳动或者转向时出现部件干涉，电气部件的安装位置集中在桥体中部的封闭区域，能够避免路面溅起的泥水直接接触电气接头，提升户外使用的可靠性。从实际使用场景来看，这款结构既可以作为户外休闲运动的越野代步工具，也可以作为小型移动载具的底盘平台，拓展搭载不同的功能模块完成短途运输、户外巡检等作业需求，整套结构的零部件大多采用通用标准件，加工和装配难度较低，适合小批量定制生产或者个人DIY制作。
