DIN912标准M3内六角圆柱头螺丝

　　在精密电子装配、小型自动化模组搭建、3D打印设备组装以及各类轻量化机械结构的连接环节，小规格紧固件的选型往往直接决定整套结构的连接可靠性与装配便捷性，M3规格的内六角圆柱头螺丝作为小尺寸紧固件里应用覆盖度极高的品类，适配DIN912标准的系列产品更是结构设计人员在小空间紧固场景下的常用选型。

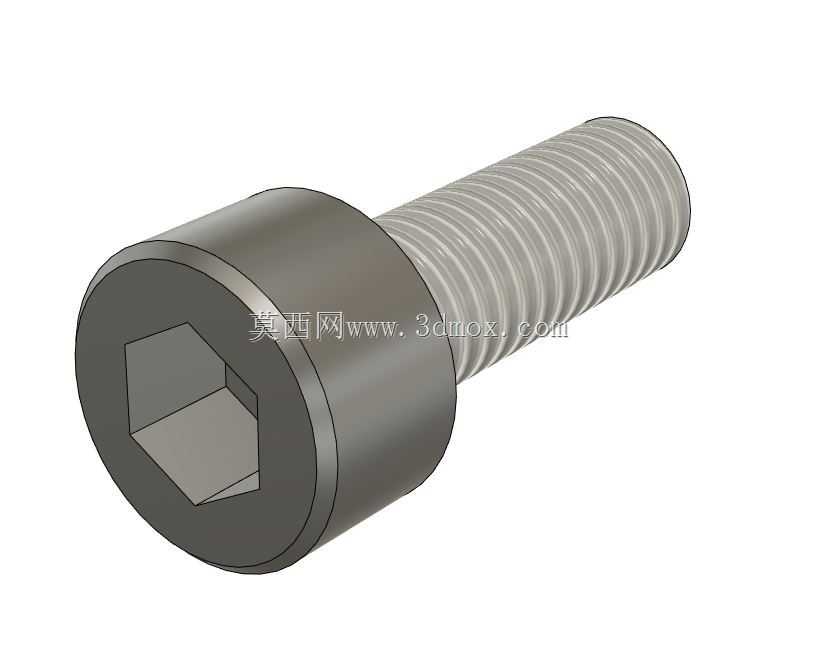

　　这类螺丝的头部采用内六角驱动形式，相比同规格的十字槽、一字槽螺丝，内六角槽型能够承受更大的拧紧力矩，装配时不容易出现滑牙问题，在需要反复拆装的调试工位、内部空间狭窄无法使用大规格螺丝刀的设备内腔里，这种驱动形式的优势十分明显：配套的内六角扳手可以深入槽孔内部施加扭矩，不需要在螺丝头部周围预留扳手侧向摆动的空间，对于堆叠式安装的电子模组、层叠排布的安装板来说，能有效压缩整体结构的安装预留尺寸。

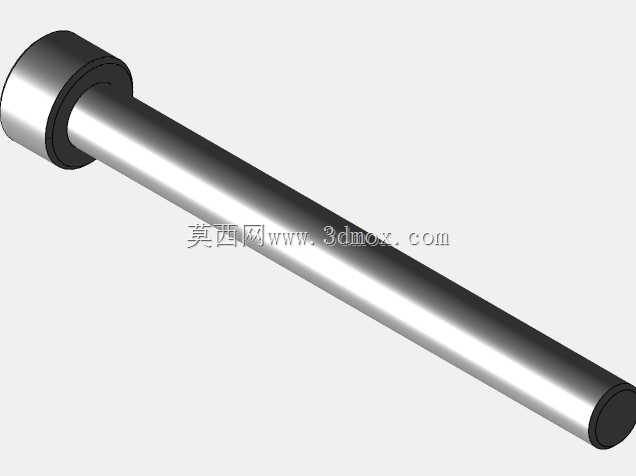

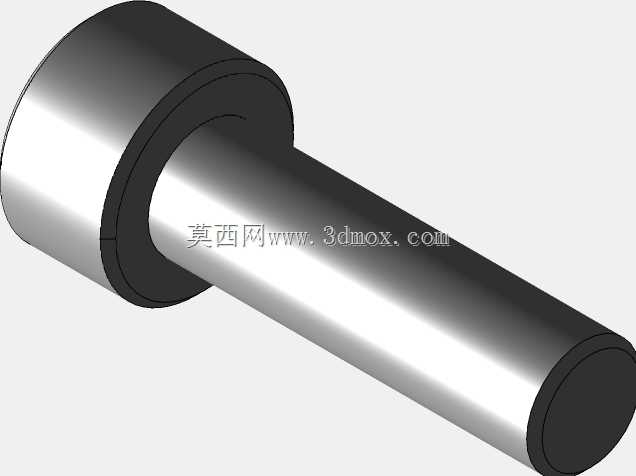

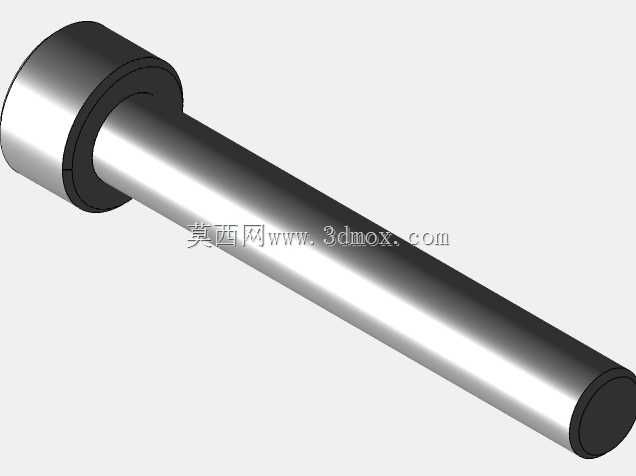

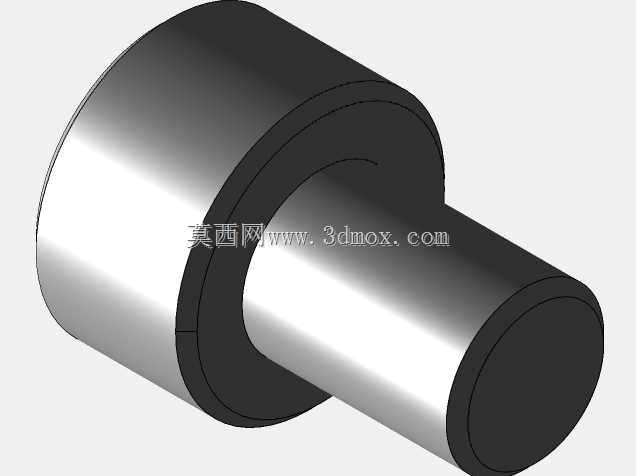

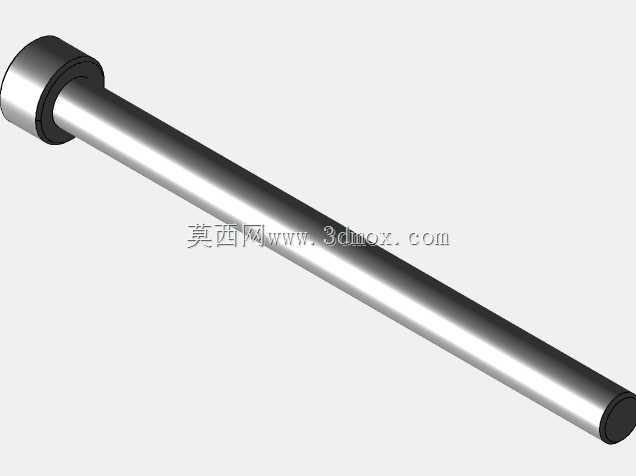

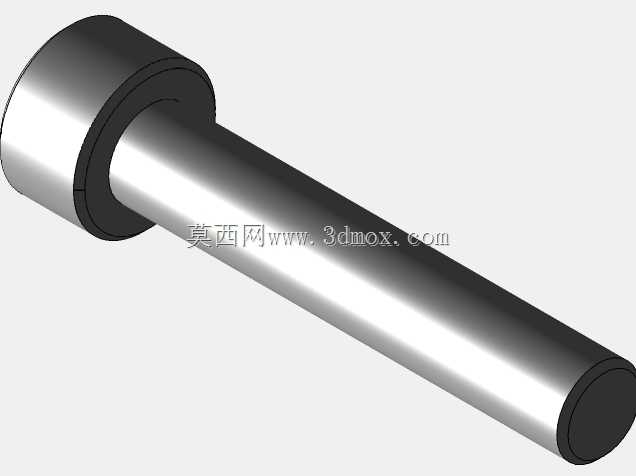

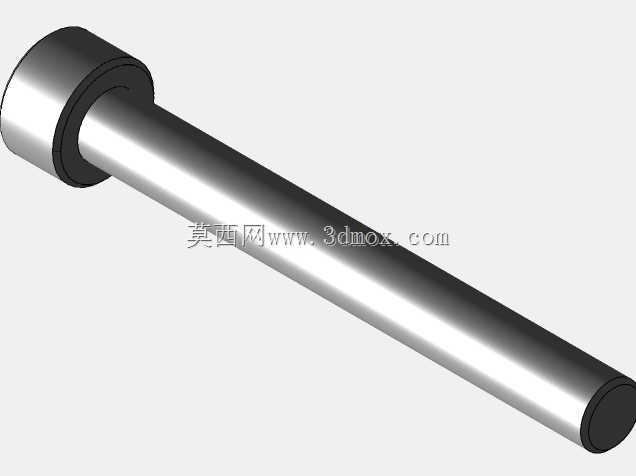

　　从设计逻辑来看，该系列螺丝覆盖4mm到40mm的长度区间，本质是为了适配不同厚度的被连接件组合场景：短规格4mm到8mm的产品，多用于薄板件的连接，比如PCB板与塑胶安装座的固定、薄铝片支架的拼接，这类场景下被连接件总厚度小，不需要过长的螺纹啮合长度就能保证足够的拉拔力；10mm到20mm的中等长度规格，多用于小型结构件的连接，比如3D打印机上的型材端盖固定、小型传感器的安装支架锁紧，这类场景往往需要穿过一层安装板后与另一构件的螺纹孔啮合，长度公差控制在±0.2mm以内就能避免螺丝过长顶伤内部元件、或是过短啮合不足导致连接松脱的问题；25mm到40mm的长规格产品，则适用于需要跨接多层构件的场景，比如多层隔热板的串接固定、长条形导向轴支座的锁紧，长规格产品的杆部做了全螺纹设计，能够根据实际啮合需求调整拧入深度，适配不同的安装间隙。

　　材质选用钢材作为基础原料，表面不做额外涂层处理的状态下，能够满足常规室内干燥环境下的使用需求，对于没有防腐要求的普通工业设备、消费电子内部结构来说，这种材质的螺丝强度等级可以达到8.8级，足够承受小规格连接场景下的剪切力与拉拔力，不会在正常装配力矩下出现杆部断裂、头部变形的问题。头部的圆柱外形设计，让螺丝在安装时可以完全沉入对应的沉孔内，安装完成后螺丝头部不会突出安装面，既能够避免突出的头部剐蹭周边走线、运动部件，也能让设备的外表面保持平整，对于外观有要求的消费类产品、需要频繁移动的小型设备来说，这种沉装设计能减少不必要的突出结构，提升使用安全性。

　　在安装边界上，这类M3内六角螺丝对应的沉孔尺寸需要匹配头部直径与头部高度，通常沉孔直径设计为5.5mm、沉孔深度设计为3mm，就能保证螺丝头部完全沉入安装面以下；对应的螺纹底孔如果是切削攻丝，在钢件上底孔直径推荐2.5mm，在铝件、塑胶件上底孔直径可以适当调整到2.4mm到2.6mm之间，根据材料的强度特性调整啮合过盈量，既能保证螺纹连接的强度，也能避免攻丝时出现滑丝、烂牙的问题。在实际装配过程中，推荐的拧紧力矩控制在0.6N·m到1.0N·m之间，力矩过小容易在设备振动过程中出现松脱，力矩过大则容易导致螺纹滑牙、甚至被连接件的螺纹孔被拉穿，尤其是在铝件、3D打印件这类强度较低的基材上使用时，更需要严格控制拧紧力矩，必要时可以搭配螺纹胶使用，提升防松性能。

　　从应用场景的适配性来看，这类小规格内六角螺丝几乎覆盖了所有小型化设备的装配需求：在电子电工领域的电源变压器安装中，它可以用来固定变压器的安装支架与外壳，小尺寸的头部不会占用变压器周边的布线空间；在小型自动化设备的传感器安装工位，它可以快速将光电传感器、接近开关固定在安装支架上，内六角的驱动形式方便在狭窄的设备内部完成拆装调试；在DIY制作与小型创客项目里，全系列长度覆盖的M3螺丝可以适配不同厚度的亚克力板、3D打印零件的拼接，不需要额外加工复杂的连接结构，仅靠对应的螺纹孔就能完成可靠连接。

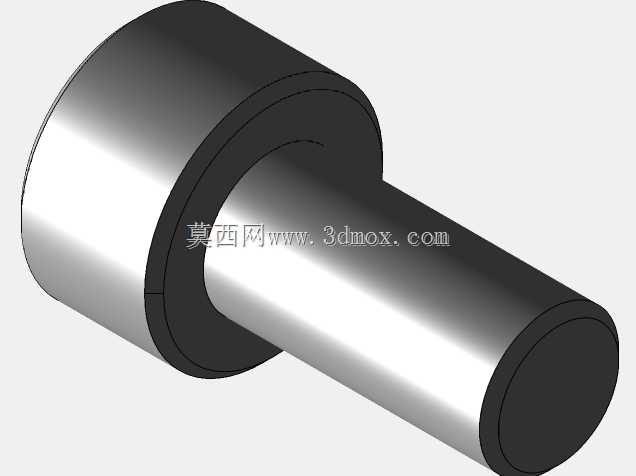

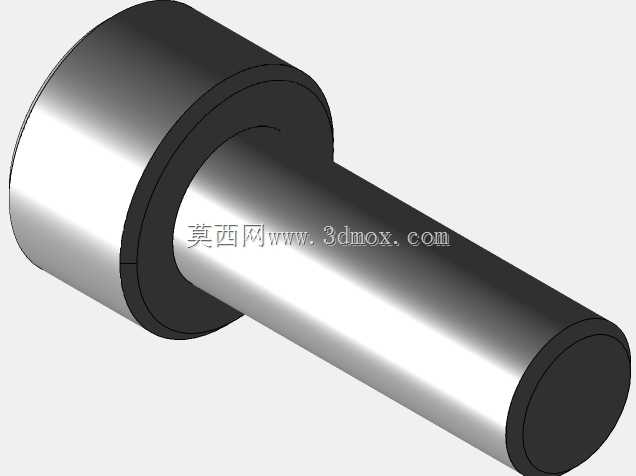

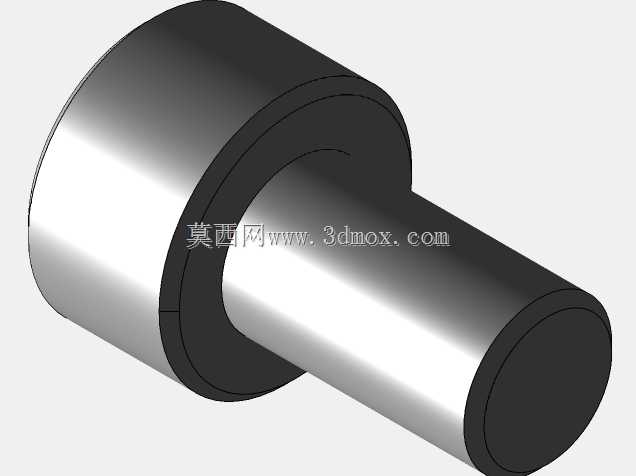

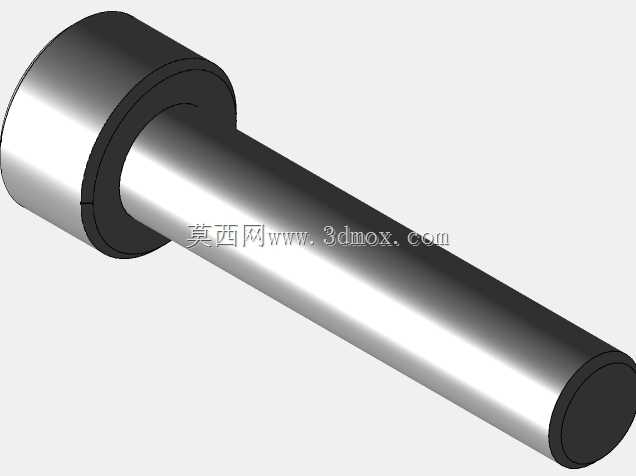

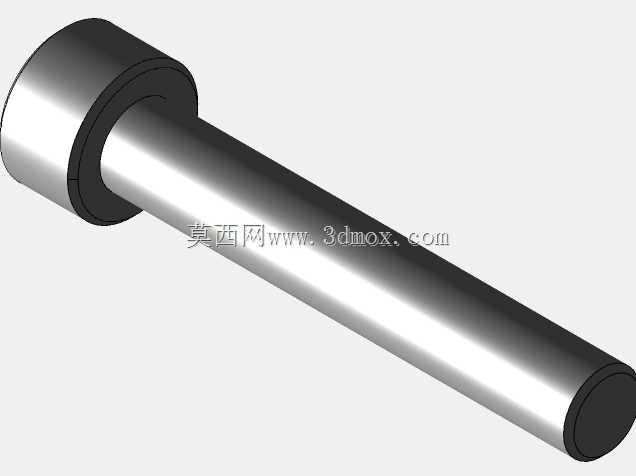

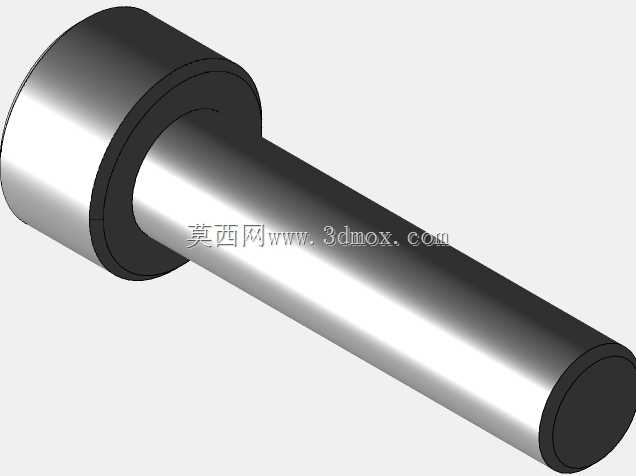

　　设计这类标准件的三维模型时，需要严格遵循DIN912标准里的尺寸公差要求：头部的外圆公差控制在h12级别，内六角槽的对边尺寸公差控制在H11级别，螺纹部分采用标准M3粗牙螺纹，螺距0.5mm，螺纹大径、中径、小径的尺寸都要符合普通螺纹的公差要求，这样导出的模型在做虚拟装配时，才不会出现干涉、配合错位的问题，能够直接用于结构设计的干涉检查、装配工艺模拟，帮助设计人员在图纸阶段就验证螺丝长度是否合适、沉孔尺寸是否匹配，减少实际加工装配时的出错概率。
