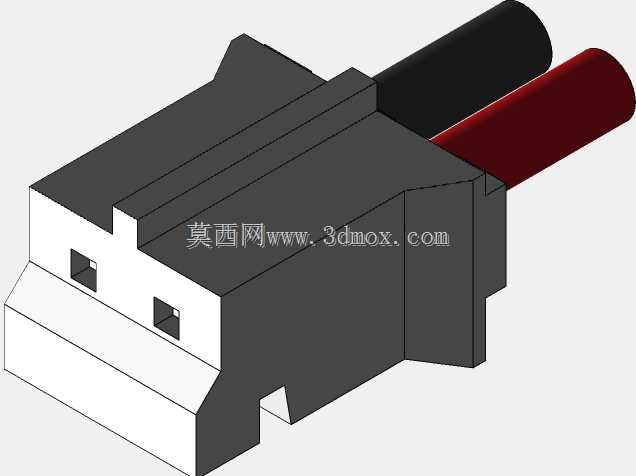

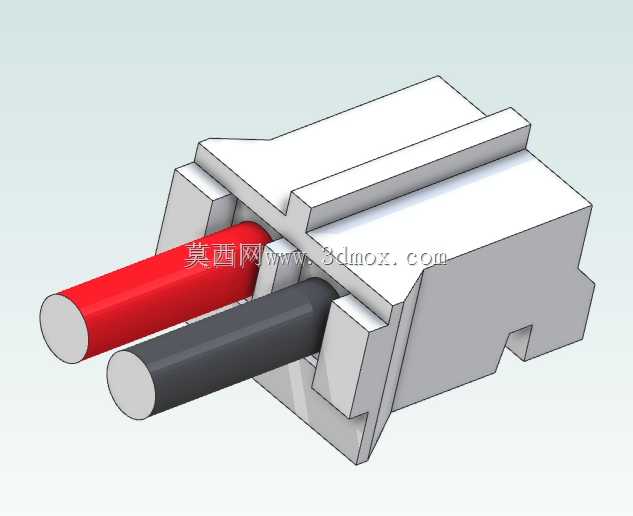

Adafruit电池组配套JST PHR-2带线接线柱

项目分类:通用机械零部件 发布时间:2024-02-04 ID:735181
  • Adafruit电池组配套JST PHR-2带线接线柱
  • Adafruit电池组配套JST PHR-2带线接线柱

  在消费电子、小型储能模组、便携检测设备的PCB设计环节,电池组与主板的供电连接可靠性,直接决定整机的供电稳定性与量产装配效率,不少初入结构设计的工程师在选型JST PH系列连接器时,常出现正负极端子对位偏差、接插件占位与周边器件干涉、线束出线方向不符合装配动线的问题,这款带24AWG引线的JST PHR-2接线柱,正是针对Adafruit标准LiPo电池组的接线惯例做的适配设计,可直接作为PCB设计阶段的占位件、小批量样机的现成连接组件使用。

  从实际应用场景来看,这类2Pin间距2.0mm的PH系列连接器,广泛用在3.7V-12V小功率供电回路中,覆盖便携传感设备、桌面小型3D打印机控制板、开源硬件开发套件、小型无人机供电模组、手持检测仪器等产品的电池对接环节,相比直接焊线的连接方式,带塑壳定位的接插件可避免运输、使用过程中线束拉扯导致的焊盘脱落,同时防呆结构能彻底杜绝正负极反插的风险,降低样机调试、量产装配阶段的接线错误率。

  设计层面,这款接线柱完全遵循JST PHR-2公端塑壳的官方尺寸规范,塑壳本体的卡位凸台、端子插入口的倒角、尾部的线束防拉结构都做了1:1还原,没有做额外的结构冗余,保证和市面上标准PH系列母座的插拔配合间隙控制在0.05mm以内,插拔力度符合行业通用的10N-20N区间,既不会因为插拔过松导致接触不良,也不会因为插拔过紧造成装配困难。引线部分按照Adafruit的通用布线惯例,采用红色线对应正极、黑色线对应负极的配色,线径选用24AWG标准多股铜芯线,单根引线的载流能力可满足3A以内的持续供电需求,适配单节、双节串联LiPo电池组的最大放电电流要求,线束从塑壳尾部平直引出,出线方向和塑壳插接方向同轴,不会在PCB板侧产生额外的侧向占用空间。

  从安装边界来看,这款接线柱在PCB上的占位投影尺寸和标准2Pin PH直插母座完全匹配,焊盘间距2.0mm,塑壳本体距离PCB板面的高度为5.8mm,两侧的防呆凸台超出本体宽度各0.6mm,设计PCB封装时,只要在接插件周边预留1mm的安全间隙,就不会和周边的电容、电阻、排针等器件产生干涉;线束部分的弯曲半径最小可做到5mm,在结构紧凑的便携设备内部,可顺着壳体内壁的走线槽排布,不会因为线束硬度过高导致壳体装配顶起的问题。端子部分的接触片采用铜镀锡材质,接触电阻控制在10mΩ以内,长期通电的温升不超过30K,满足常规消费电子的安规要求,塑壳材质采用PA66加纤材质,耐温范围覆盖-20℃到85℃,可适配常规波峰焊、回流焊的工艺温度,不会出现焊接过程中塑壳变形的问题。

  不少工程师在做开源硬件项目、小批量样机试制时,往往需要自己手动压接PH端子,不仅需要专用的压接钳,手动压接的端子还容易出现压接不牢、端子退针的问题,这款预压接好引线的接线柱,可直接省去端子压接的工序,拿到手后直接将引线焊接到电池组保护板输出端,公端直接对插主板上的PH母座即可完成接线,大幅缩短样机制作的周期。同时在PCB设计阶段,直接调用这个三维模型进行布局,可直观检查接插件和周边结构件、器件的间隙,避免开模、打样后才发现装配干涉的问题,尤其是在做超薄便携设备的结构设计时,可提前模拟线束的弯曲走向,预留足够的线束容纳空间,避免后期因为线束挤压导致电池组移位、屏幕顶白等装配问题。

  针对实际使用中可能出现的拉扯受力问题,这款接线柱的塑壳尾部做了线束压线结构,引线和塑壳之间的拉脱力可达到30N以上,即使日常使用中不小心拉扯到线束,也不会出现端子从塑壳中脱出、引线被拉断的问题,相比普通手工压接的端子可靠性提升明显。同时塑壳上的防呆凸台采用不对称设计,反插时会被母座的挡边顶住,无法插入,从结构上彻底避免正负极反插导致的主板烧毁、电池短路风险,对于新手工程师、学生做电子设计竞赛项目来说,可大幅降低接线失误带来的器件损坏概率。
