PCB板载快速接线导电端子结构

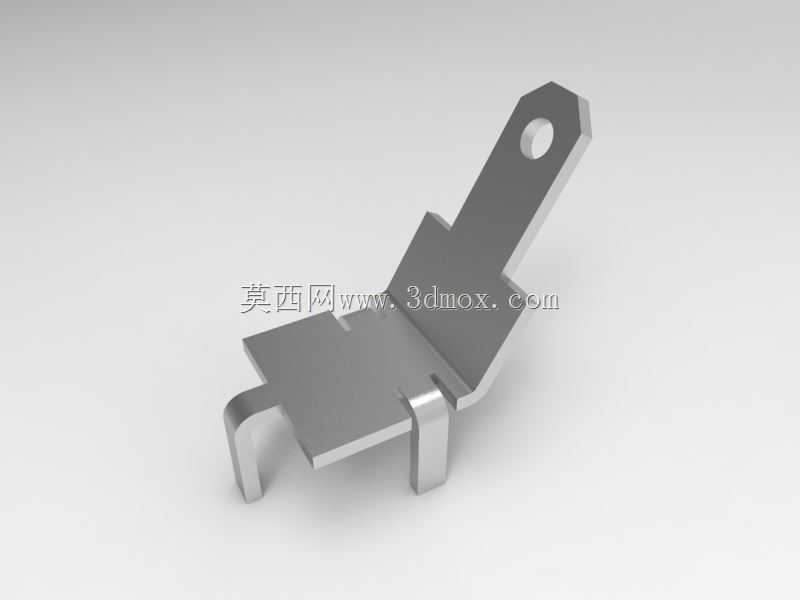

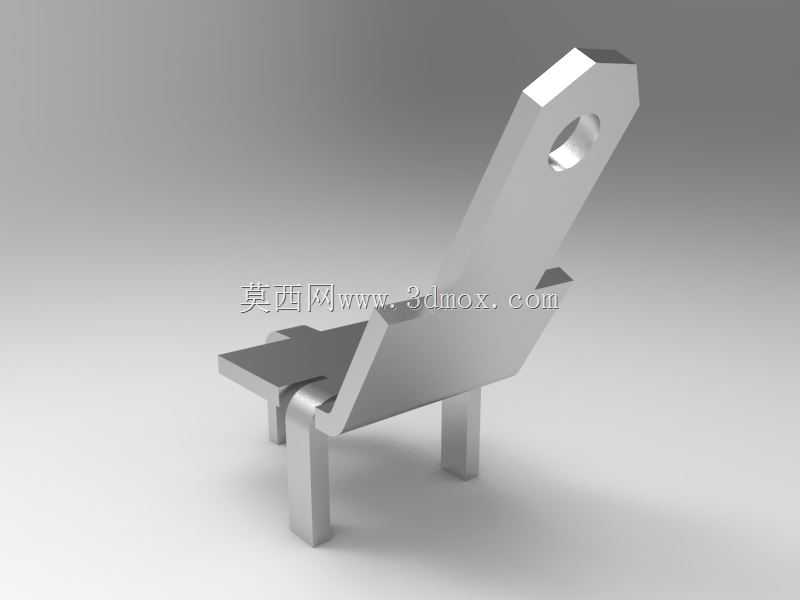

　　这类板载导电端子主要用于工控主板、电源模块、通信设备及消费电子的PCB内部接线场景，承担导线与印制电路板之间的低阻导通与机械固定作用，在空间紧凑的电控盒内替代传统螺钉压线结构，减少装配工序中的锁付操作。端子采用金属板材冲压折弯成型，上部立板开设圆形锁线孔，可穿入螺钉配合压线结构锁紧外部导线，孔位周边保留足够承压面，避免锁紧时板材局部变形；下部伸出两根插装引脚，引脚间距对应PCB标准焊盘孔位，插装后经波峰焊或选择性焊接固定在板面上，插脚与主板过渡处保留折弯缓冲段，可吸收焊接热应力与插拔侧向受力，降低焊盘撕裂风险。

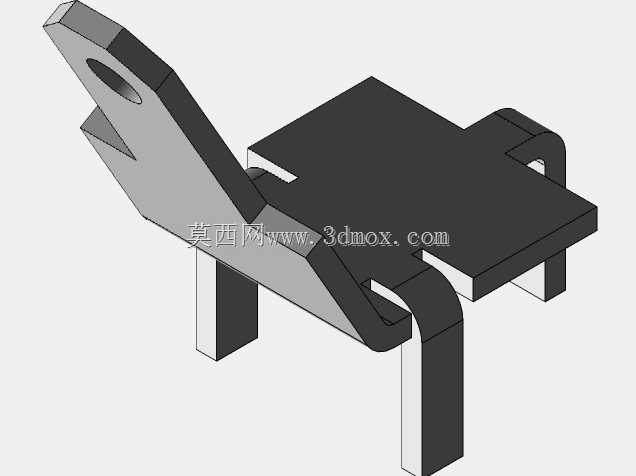

　　建模过程中优先还原冲压件的折弯形态与各功能面的空间位置，板材厚度按端子载流规格匹配，立板与底部承载平台之间的折弯圆角保留冲压工艺特征，避免出现直角锐边导致的应力集中；立板顶端做斜切避让处理，在电控盒内部布线时可规避相邻元件的壳体干涉，底部平台承托导线端部，防止导线线芯散丝触碰周边线路造成短路。

　　布局选型时需确认引脚跨距与PCB开孔尺寸匹配，端子顶端锁线孔与盒体侧壁、周边电容及连接器预留不小于操作空间，满足螺丝刀锁紧作业的活动余量；载流能力匹配对应线径与板材导电性能，端子焊接后立板保持垂直板面，倾斜公差控制在装配允许范围内，保证多端子并排布置时锁线孔位对齐，批量装配时无需逐个调整位置。该类端子无需额外压线配件，插装焊接后即可完成接线固定，在小批量电控板、测试治具内部布线中应用广泛，三维建模时同步核对焊盘间距、锁线孔高度与周边元件的安全间隙，可提前规避板级布局中的干涉问题，为PCB结构设计与整机布线校验提供可靠的三维参照。
