12寸QOC型快开闭合机构结构设计

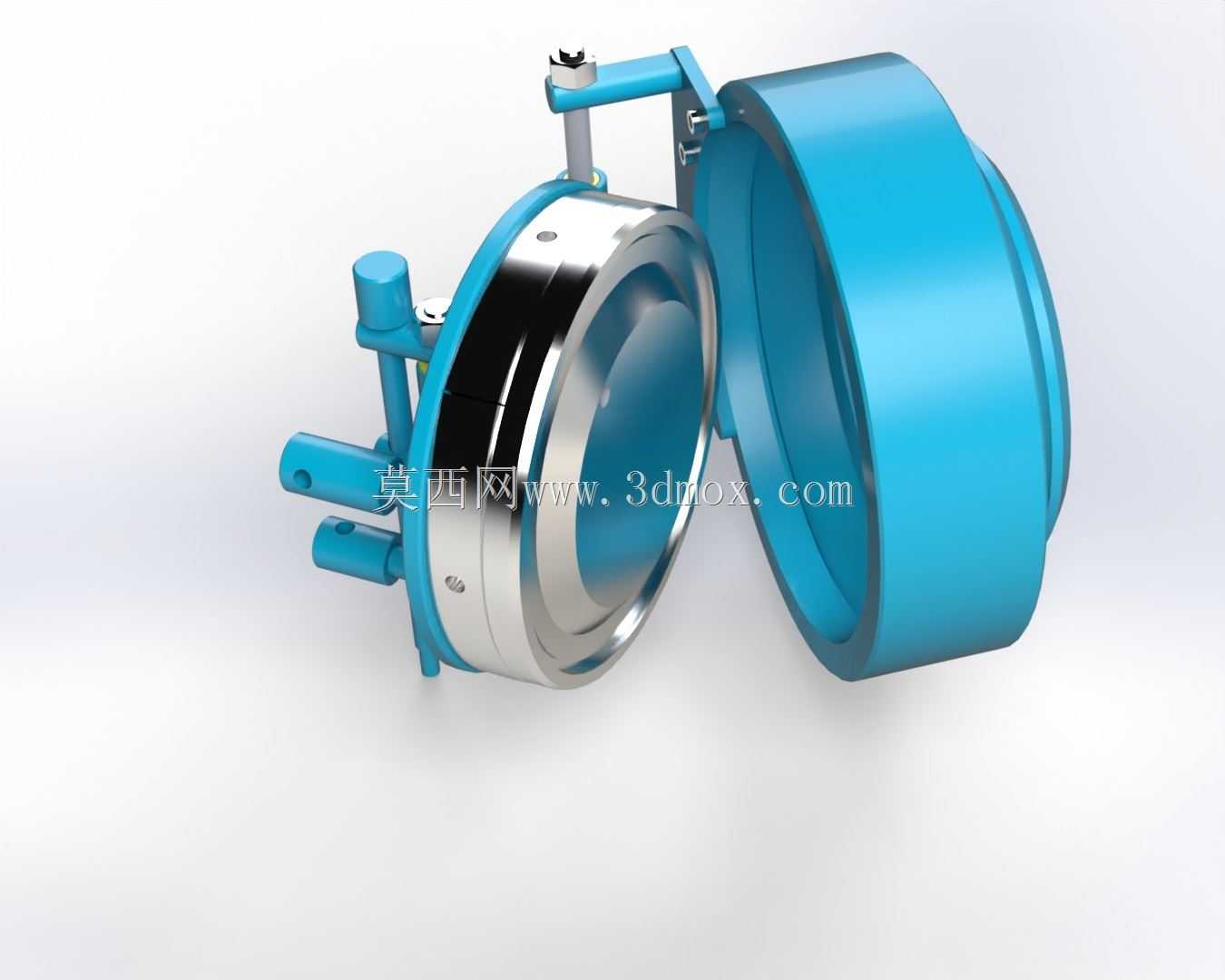

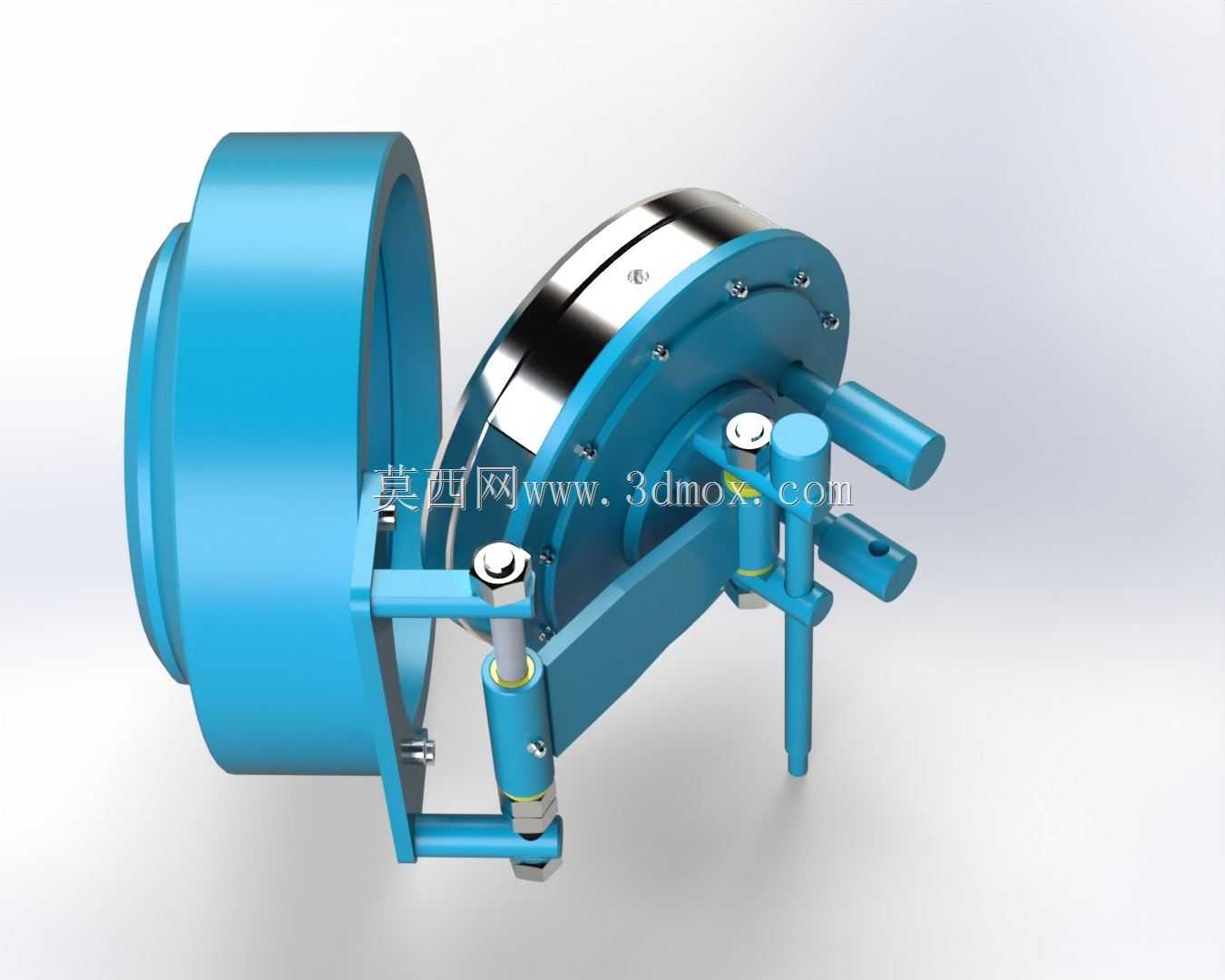

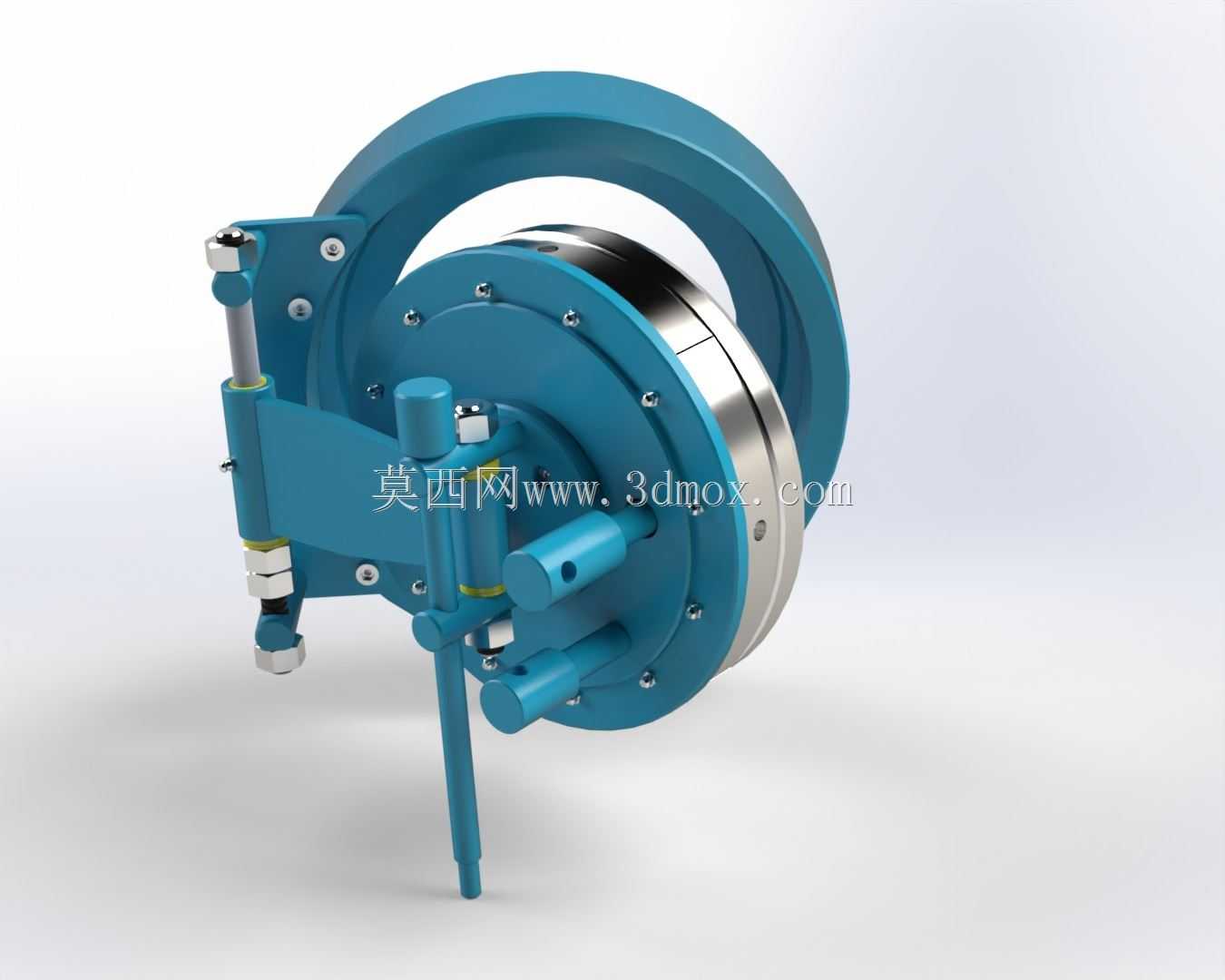

　　在油气输送场站、压力容器检验端口、大口径流体管线的日常运维场景里，频繁拆装的法兰连接一直是影响作业效率的核心痛点，传统螺栓法兰连接每次拆装需要逐颗松紧数十组螺栓，不仅耗时久，大扭矩作业还容易出现螺栓预紧力不均、密封面压偏泄漏的问题，快开式闭合结构就是针对这类高频启闭场景开发的专用连接部件。这款12寸规格的QOC型快开结构，整体采用摇臂式卡箍锁紧原理，主体承压环采用一体式锻造蓝漆钢结构，和管线对接的密封端采用金属硬密封加软质密封圈的复合密封形式，可适配带压工况下的快速启闭操作，不需要逐个拆装螺栓，仅通过操作侧的手动操纵杆完成锁紧环的旋转位移，就能实现整个端口的锁紧与解锁，单人操作即可在数分钟内完成端口的开启或闭合，大幅缩减管线开盖、

　　清管、检修、介质取样的作业时长。从结构设计逻辑来看，这款快开结构的核心承压件做了等强度圆弧过渡，避免直角应力集中带来的承压隐患，锁紧环的楔形锁紧面经过角度优化，锁紧过程中会自动对中密封端面，不会出现偏载压伤密封圈的问题，摇臂连接部位设置了耐磨衬套，长期启闭操作也不会出现连接轴磨损松旷的问题，操纵杆的力臂长度经过匹配计算，正常成年操作人员不需要额外加力杆就能完成额定压力下的锁紧动作，同时结构上设置了安全联锁位，当端口内部存在残余压力时，锁紧环无法被误操作解锁，避免带压开盖的安全风险。安装边界上，这款12寸规格的快开结构对接端采用标准法兰匹配尺寸，可直接和同通径的标准管线法兰配对安装，不需要额外改造管线接口，

　　整体轴向安装长度比同通径的传统螺栓法兰连接缩短近三分之一，摇臂的旋转开启角度预留了足够的操作空间，开启后端口完全敞开，不会遮挡通径影响清管器、检修工具的进出，侧方的导向支撑杆在开启状态下可承受端盖的全部重量，不需要额外吊装支撑，端盖的旋转阻尼经过调校，开启过程平缓不会出现突然下坠的情况。实际应用中，这类快开结构常被用在天然气收发球筒、压力容器快开人孔、成品油管线过滤装置端盖、化工反应釜投料口等需要频繁开启的部位，相比传统螺栓连接结构，不仅作业效率提升数倍，还能避免螺栓反复拆装出现的螺纹滑牙、螺栓丢失、预紧力不均导致的泄漏问题，结构上所有运动部件都做了防锈处理，可在户外露天场站长期使用，密封件采用耐介质腐蚀的材质，适配天然气、成品油、

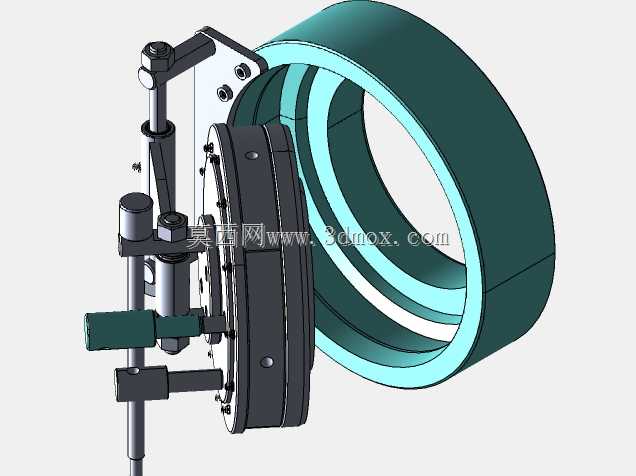

　　化工流体等多种介质的输送场景，锁紧状态下的密封比压经过精确计算，可满足对应压力等级的密封要求，不会出现运行过程中渗漏的问题。建模过程中对所有运动部件做了干涉检查，操纵杆从解锁到锁紧的全行程内，所有零件之间无运动卡滞，锁紧环和承压法兰的啮合齿面接触面积满足承压强度要求，摇臂的铰接轴做了防脱设计，长期使用不会出现轴窜脱出的问题，端盖和主体之间的定位销可保证每次闭合时密封面精准对位，不会出现密封圈错位挤伤的情况，整体结构没有易损的复杂零件，日常维护仅需要定期检查密封件磨损情况、给铰接部位加注润滑脂即可，运维成本极低。
