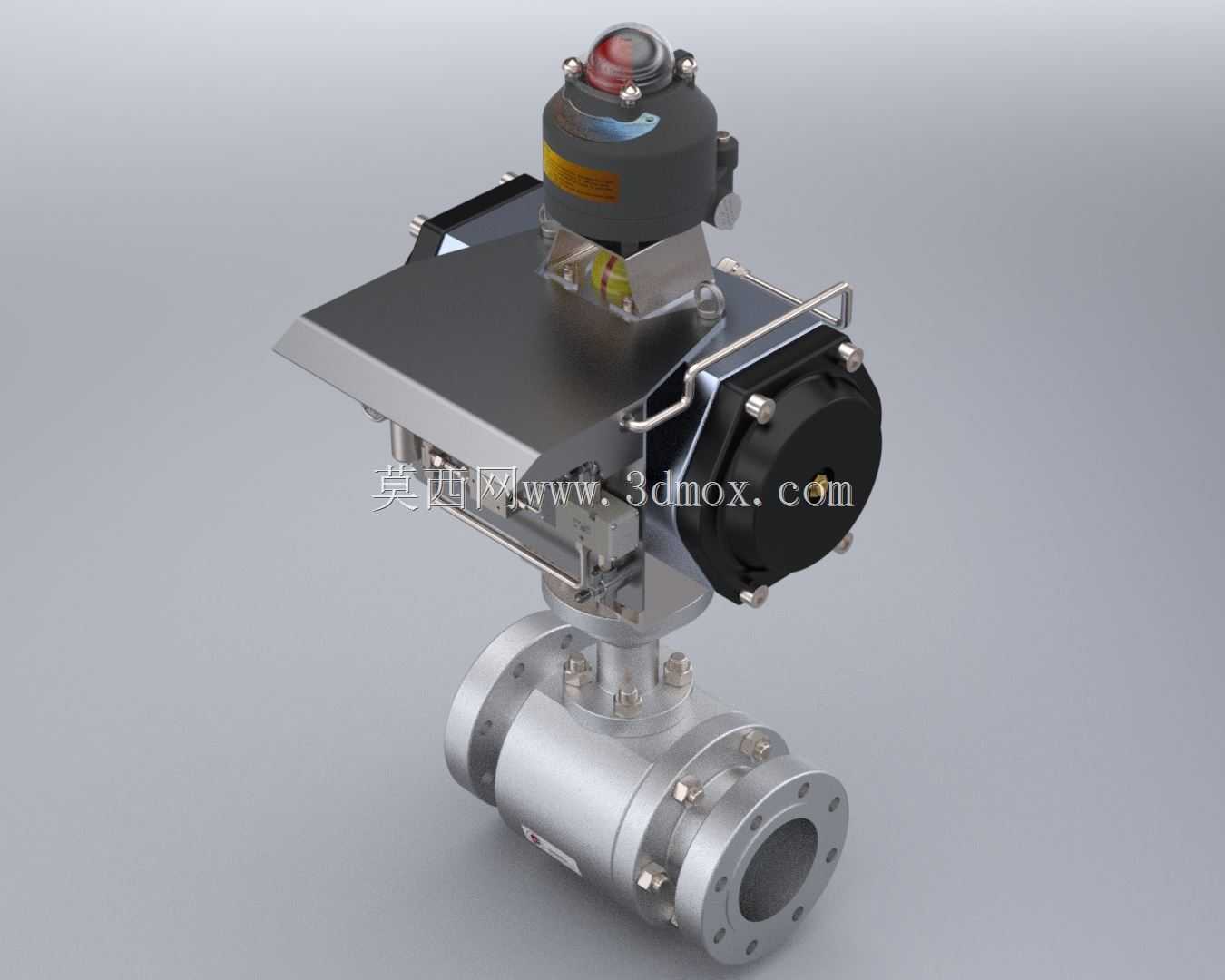

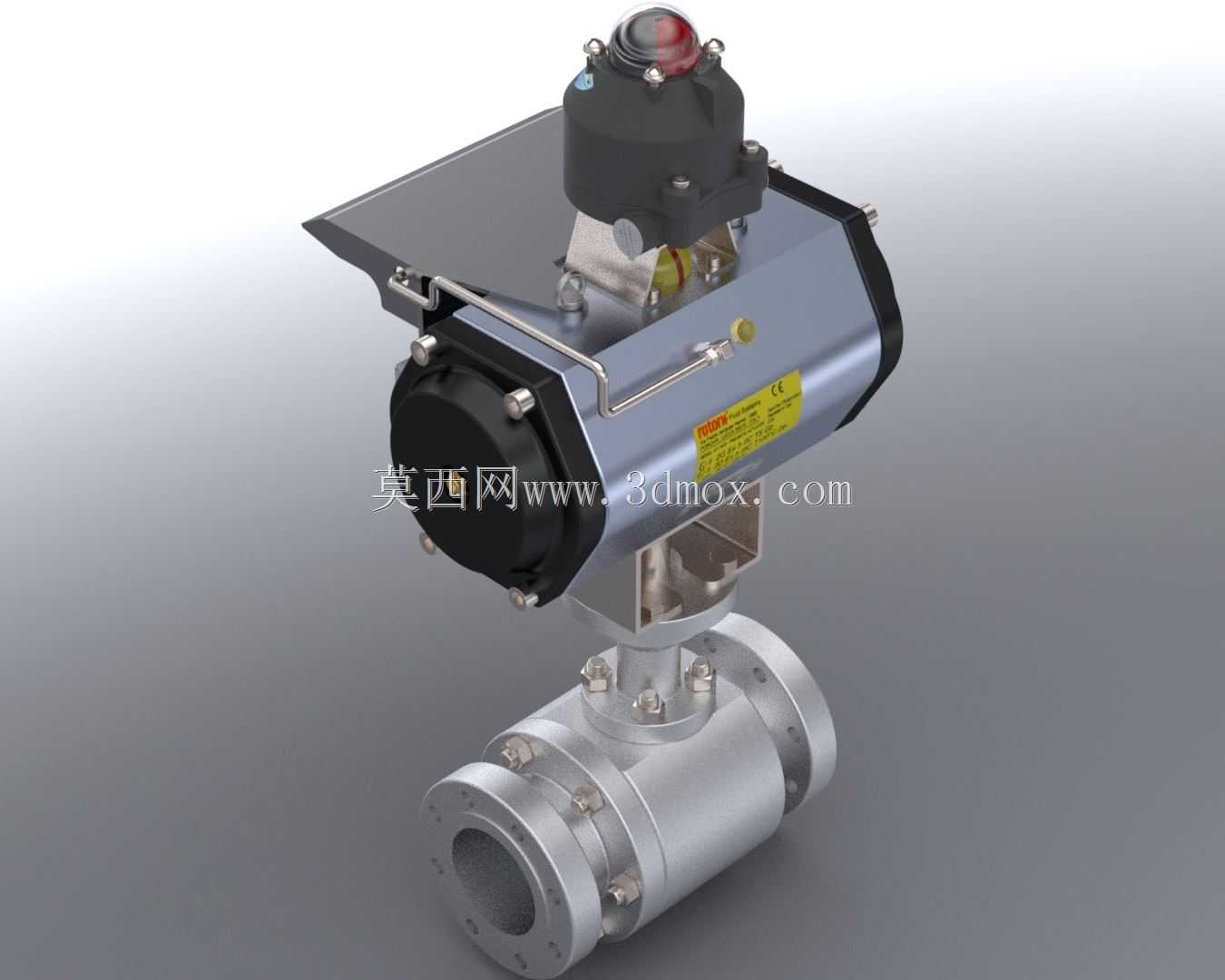

气动法兰式球阀带执行器结构设计

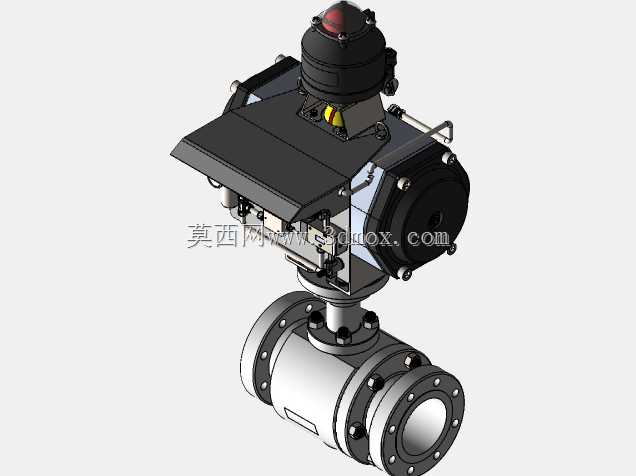

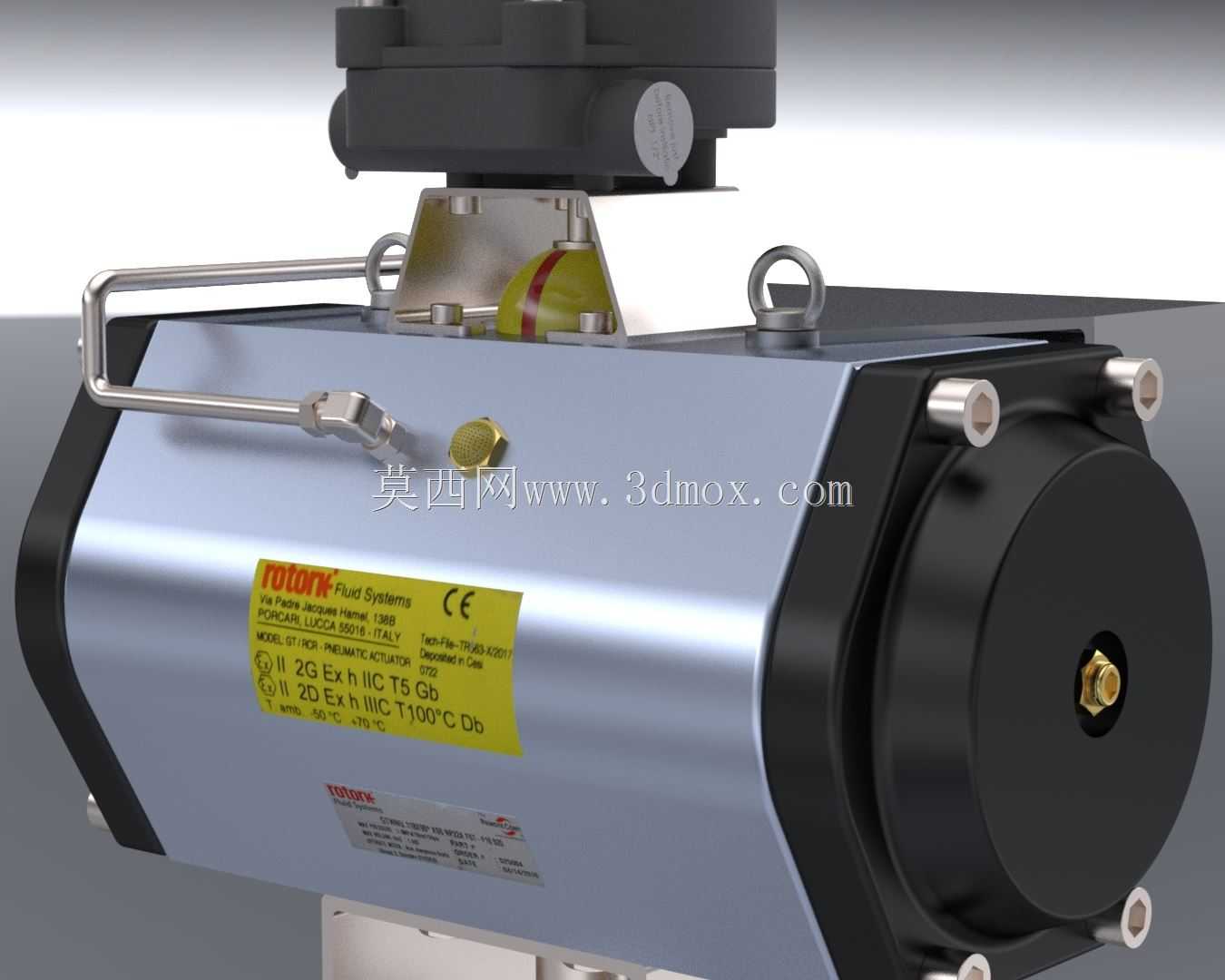

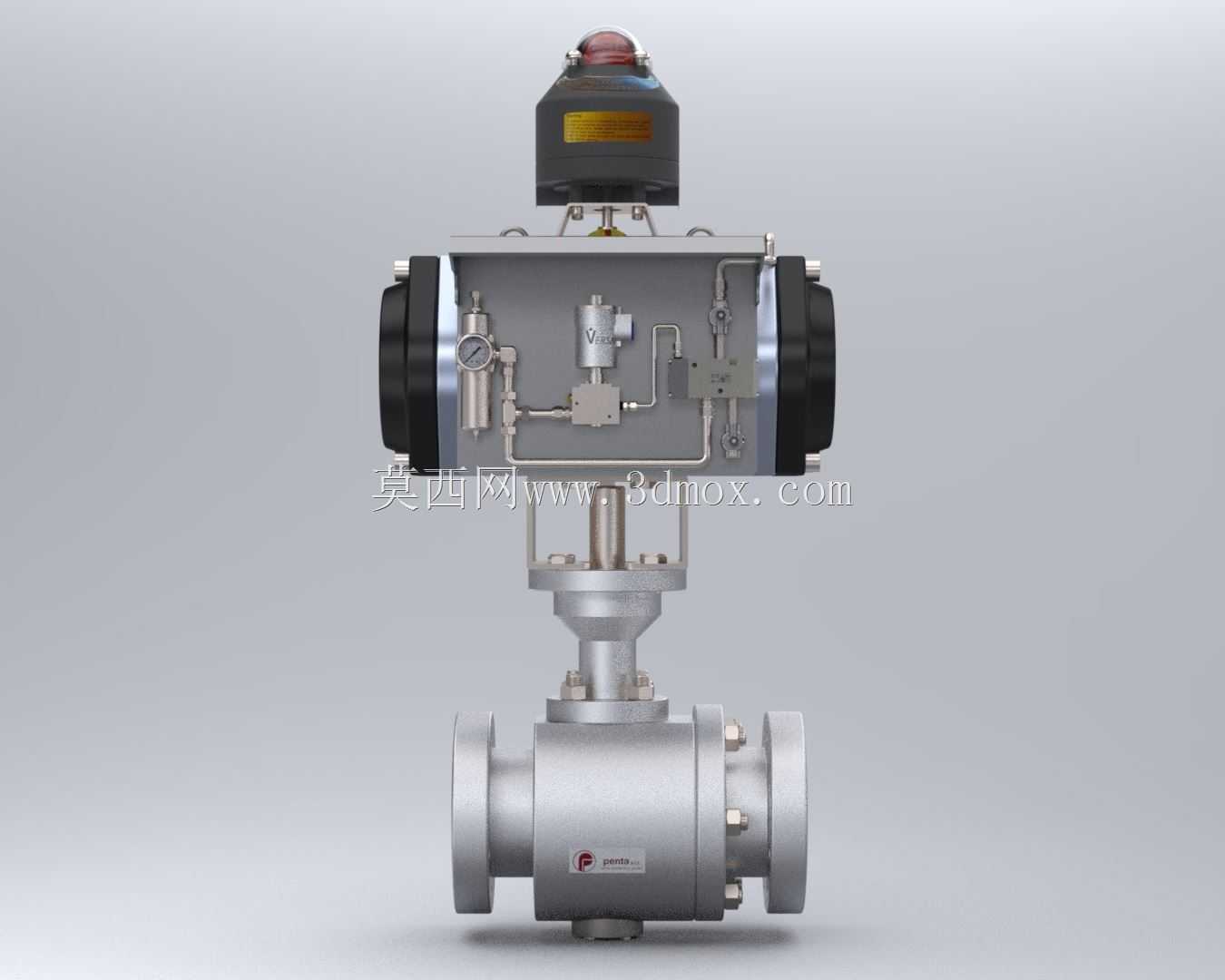

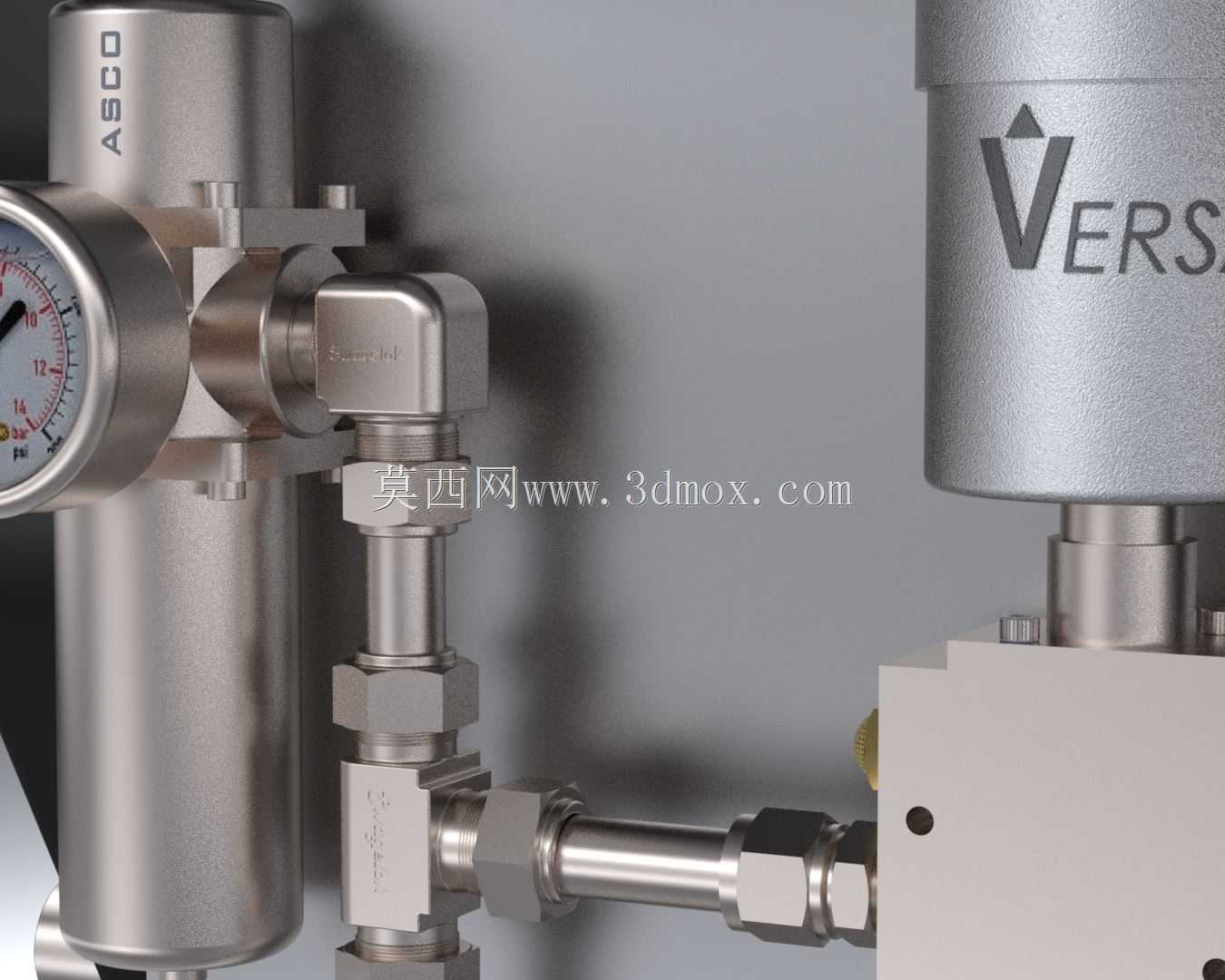

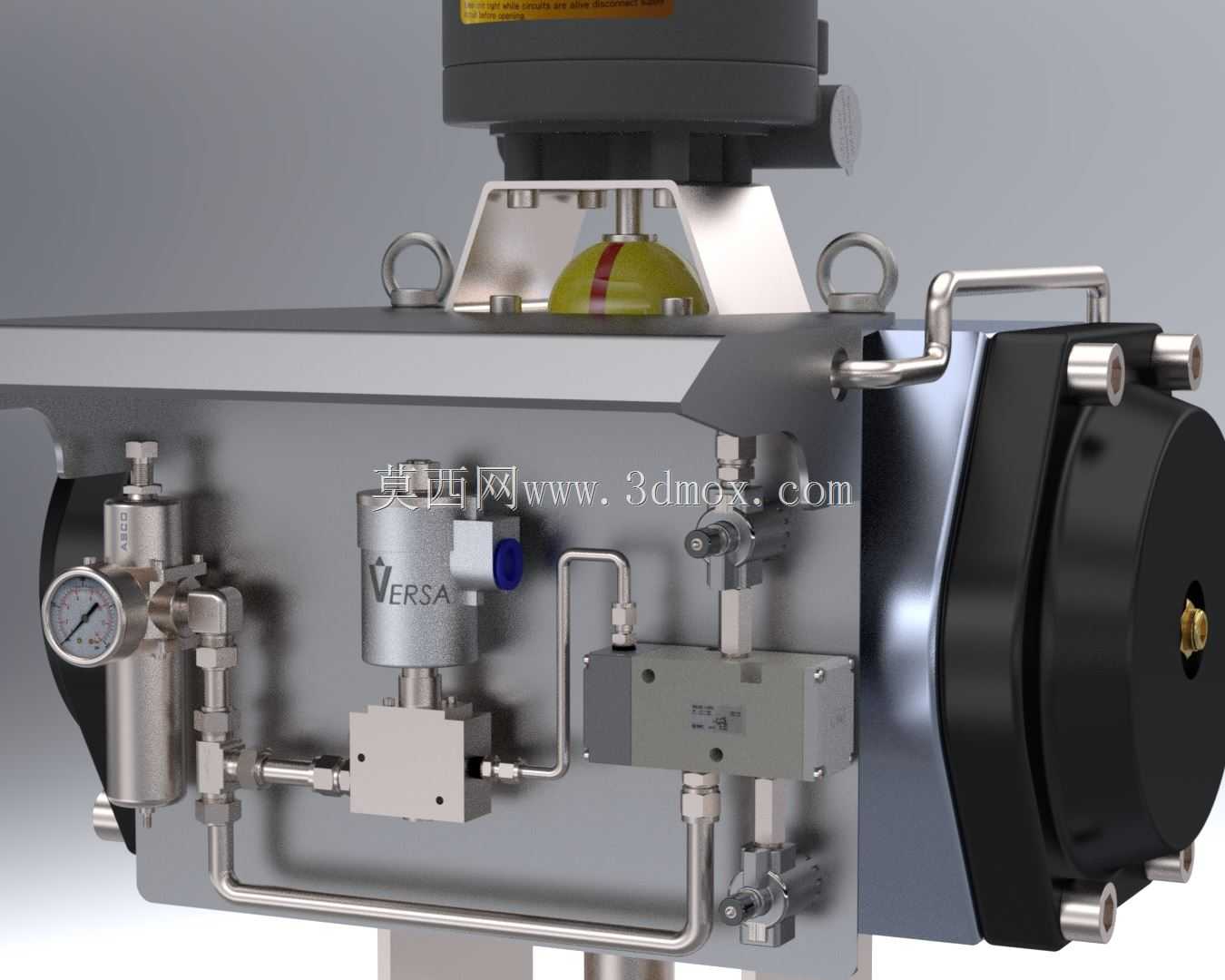

　　该款气动法兰球阀主要应用在化工、油气、市政给排水、食品加工等行业的流体输送管线上，承担管路介质的通断切断功能，适配水、油品、气体、弱腐蚀性流体等多种常规工况介质，相比手动球阀，气动驱动的形式可接入厂区DCS控制系统，实现远程自动化启闭操作，也可配合现场的阀位反馈装置实现开关位置的信号回传，满足自动化产线的无人值守控制需求。从结构设计来看，上部采用的是双作用气动执行机构，执行器内部为齿轮齿条传动结构，气源输入时推动活塞带动齿条平移，进而驱动齿轮轴旋转90度，实现下部阀芯的启闭动作，执行器顶部加装的阀位回信器可通过内部微动开关触发信号，将阀门的全开、全关位置反馈至控制系统，执行器侧面集成的气源处理三联件可对输入压缩空气进行过滤、调压、

　　油雾润滑，保障执行器内部运动部件的使用寿命，避免气源杂质进入气缸造成密封件磨损。下部阀体采用整体锻造不锈钢结构，法兰连接端遵循通用管路法兰标准，可直接与同压力等级的工艺管道法兰配对安装，安装时需注意法兰端面的密封垫片同轴度，避免螺栓预紧时出现偏载导致密封泄漏。阀体内部的球体采用固定球结构，上下设置阀杆支撑，相比浮动球结构可承受更高的管路压力，阀杆部位采用多重填料密封结构，可在不拆解阀体的情况下在线压紧填料压盖，补偿长期运行产生的密封磨损量，球体与阀座之间采用软密封材质，密封副的接触比压经过核算，可在额定压力等级下实现零泄漏切断。建模过程中对执行器与阀体的连接支架做了同轴度公差约束，阀杆与执行器输出轴采用方榫连接，

　　保证扭矩传递的可靠性，同时预留了手动操作机构的安装接口，可在气源故障时切换为手动应急操作。从安装边界来看，阀门整体的轴向长度、法兰外径、螺栓孔分布圆直径均匹配常用工业管道的安装尺寸，执行器上部的回信器接线口预留了标准电缆格兰头安装位置，侧面气源接口采用通用内螺纹规格，可直接对接厂区气源管路，安装时需预留足够的上部操作空间，方便后期对执行器、回信器进行维护检修，同时阀体底部设置了排污螺塞，可在管路检修时排空阀腔内部的残留介质。在实际选型应用中，该结构的球阀可根据工况需求更换阀座密封材质，适配更高温度或者强腐蚀性介质，执行器也可根据气源压力、所需启闭扭矩的计算结果调整气缸直径，保证在额定工作压力下可可靠驱动阀芯动作，

　　避免出现扭矩不足导致的启闭卡滞问题。建模时对内部流道做了等径设计，阀门全开状态下流道与管道内径一致，可最大限度降低管路的流体阻力，减少介质输送过程中的压损，同时球体表面做了抛光处理，降低介质在球体表面的粘附，适合带有少量颗粒物的流体输送工况，避免颗粒介质卡在密封副之间造成密封面划伤。
