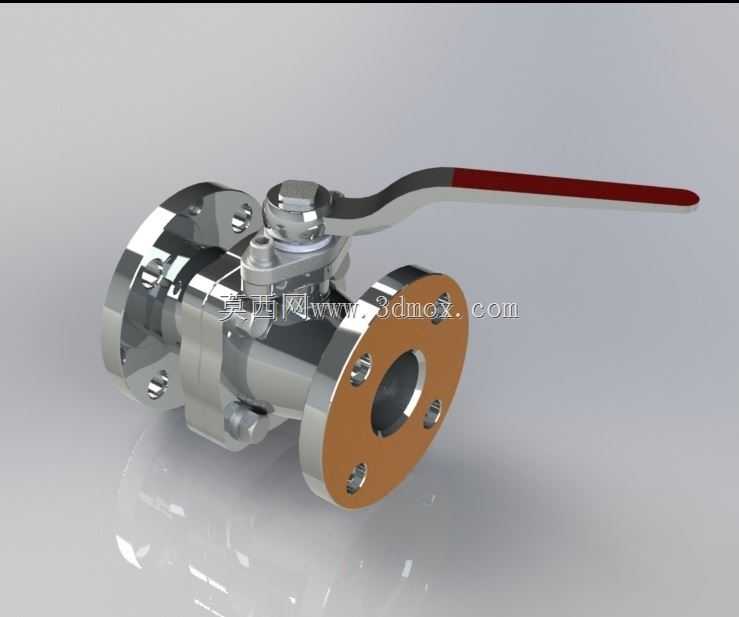

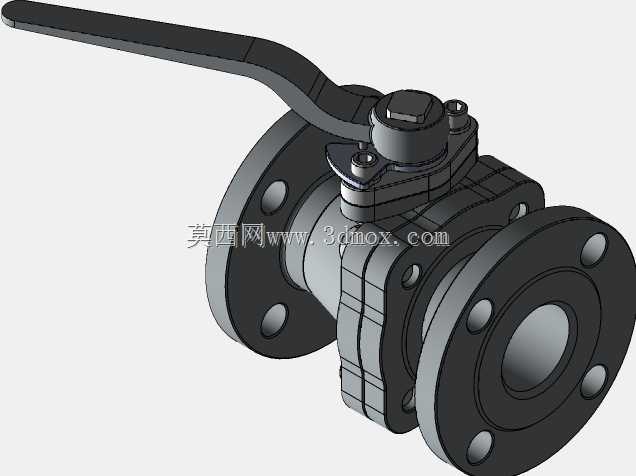

法兰式手动带手柄流体管路截止止回阀

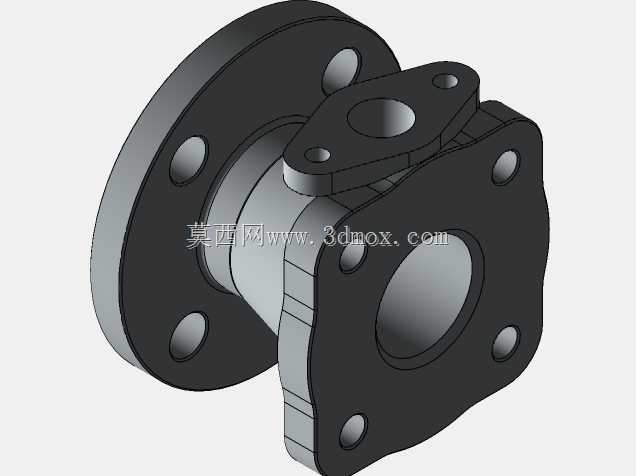

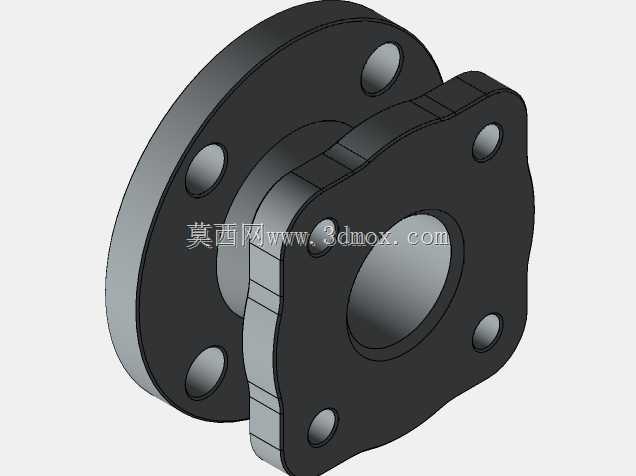

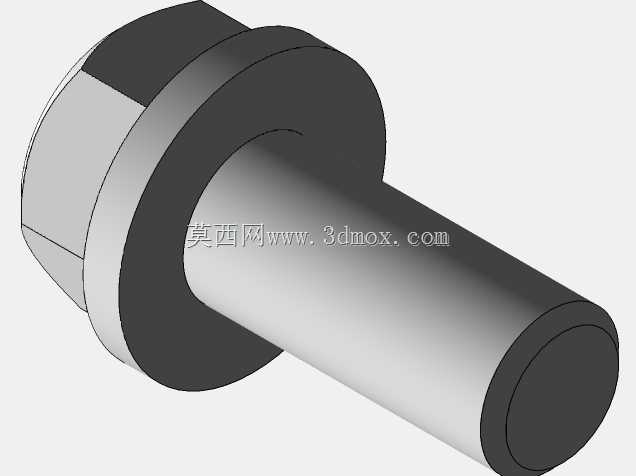

　　这款手动操作的法兰式止回结构，主要应用在民用给排水、小型工业循环水、暖通空调水系统的管路上，安装位置通常选在水泵出口、分支管路节点、设备进水端这类需要防止介质反向倒流的区段，避免水锤冲击损坏上游泵体、仪表，也能防止管路内介质反向串流引发的系统工况紊乱。从结构设计来看，整体采用两片式法兰阀体结构，一侧法兰为不锈钢原色加工面，另一侧做了铜质密封衬层适配不同密封需求，法兰盘上的螺栓孔均布设计，匹配常规PN16压力等级的管路法兰安装标准，安装时只需对齐法兰密封面、穿入对应规格螺栓均匀预紧即可，不需要额外加工焊接接口，后期拆检维护也十分便捷。操作端采用带红色防滑包覆的长手柄，手柄长度经过力矩匹配，

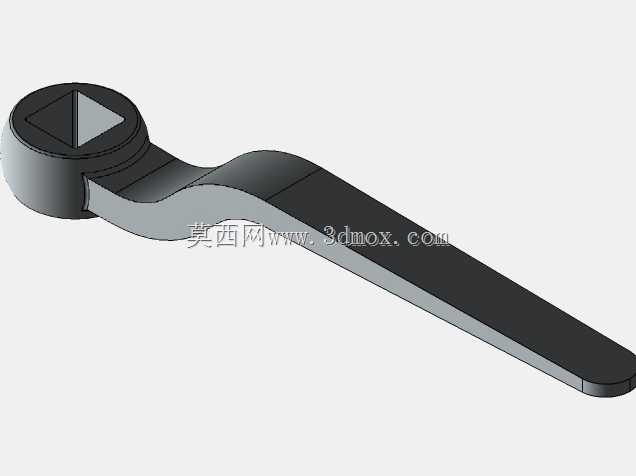

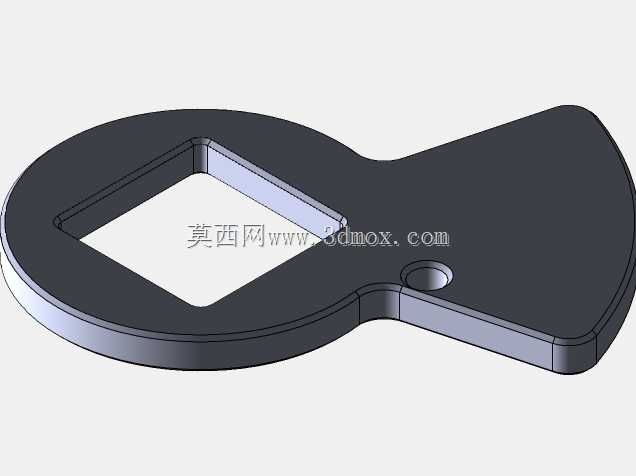

　　操作人员无需额外加力杆就能完成90度回转的启闭操作，手柄的限位结构直接集成在阀盖顶部，开关到位时有明确的触感反馈，避免操作过位损坏密封副。内部流道做了圆弧过渡处理，没有直角突变结构，介质流经时的局部阻力系数更低，能减少管路系统的压损，降低循环泵的运行能耗。止回功能集成在阀芯组件上，当正向介质压力超过弹簧预紧力时，阀芯自动开启导通介质，一旦出现介质反向流动的趋势，阀芯在介质压力和弹簧复位力的共同作用下快速落座切断流道，不需要额外的电气控制或者人工操作，响应速度快，密封面采用软硬复合密封结构，低压工况下也能保证零泄漏。设计过程中优先考虑了现场安装的边界兼容性，阀体两端法兰的端面距、螺栓孔中心圆直径、法兰厚度都严格遵循通用管路法兰标准，

　　不需要对现有管路做额外改造就能直接替换同规格的传统截止阀或者止回阀，整体结构没有突出的尖锐棱角，安装在狭小的管井或者设备夹层内也不会出现干涉问题。日常使用中，手柄的位置可以直观判断阀门的启闭状态，不需要额外加装阀位指示器，巡检人员一眼就能确认管路通断状态，阀杆部位采用多层填料密封结构，长期使用也不会出现外漏问题，填料压盖的螺栓预留了足够的调节余量，出现微量渗漏时只需均匀拧紧压盖螺栓就能消除泄漏，不需要整体拆解阀门。
