1515铝型材配套重型可调脚轮连接套件

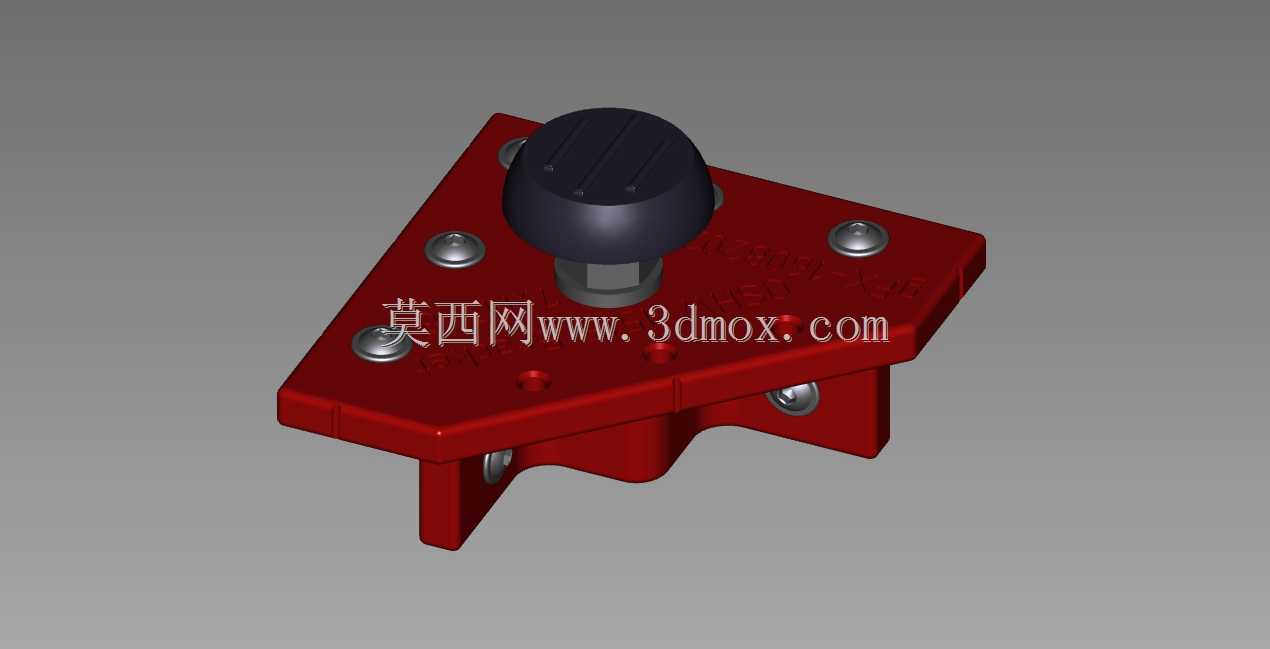

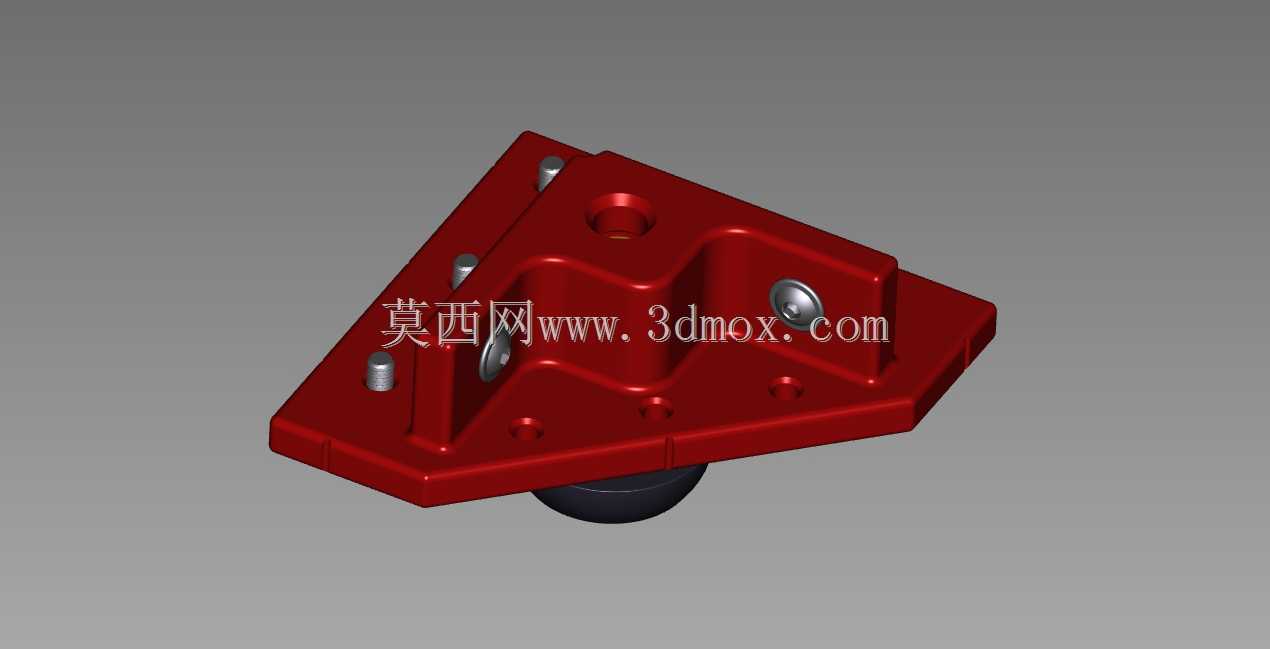

　　这套适配1515系列铝型材的连接支撑组件，主要面向小型桌面级加工设备、轻型实验台架、可移动置物机架的搭建场景，解决小截面铝型材机架底部脚轮安装无标准连接件、支撑强度不足、调平操作不便的实际工程问题。日常做小型激光雕刻机机架、桌面3D打印机外框、实验室小型测试台架时，很多工程师会选用1515规格的欧标铝型材，这类型材截面尺寸小、整体重量轻，拼接出来的机架不会过于笨重，但配套的底部支撑连接件一直是选型痛点：常规的角槽连接件只能实现型材之间的直角拼接，没法直接安装脚轮或者可调脚杯，自己设计转接件又要反复核对型材槽宽、安装孔位，耗费大量建模时间。这套组件的核心是一体式压铸成型的红色转接座，

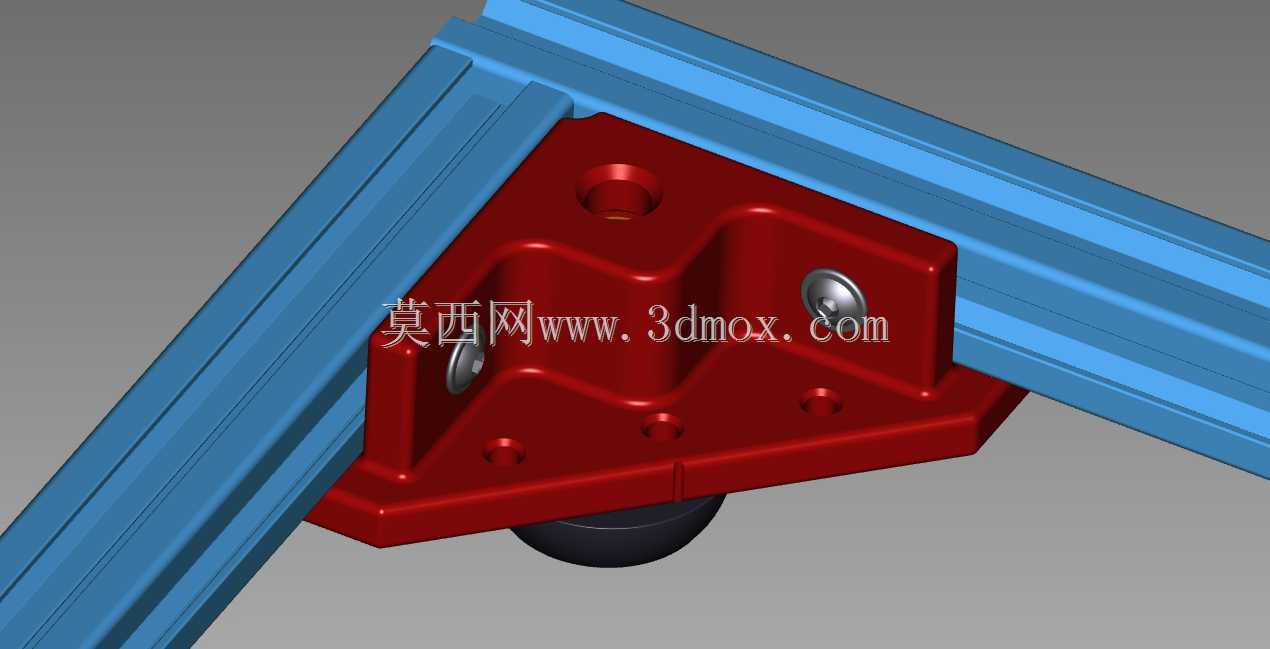

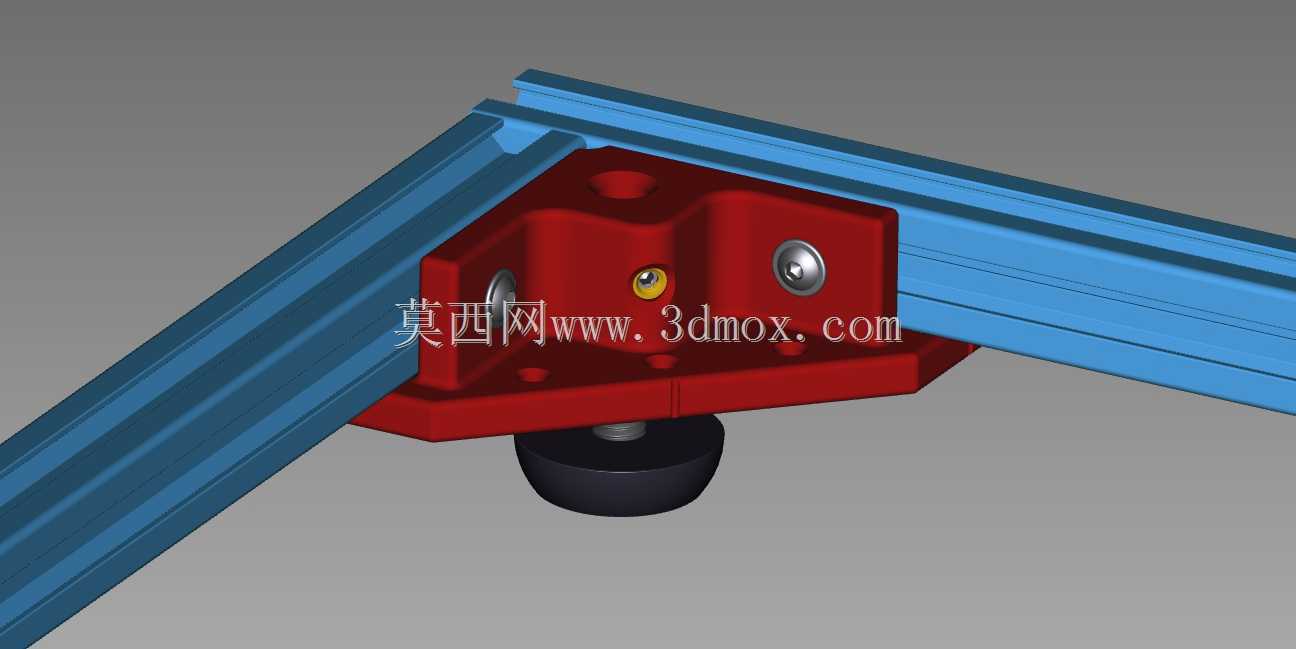

　　转接座的两个相邻立面分别做了适配1515型材槽口的定位凸台，安装时凸台可以直接卡入铝型材的T型槽内，不需要额外做定位工装，两个方向的型材拼接时能自动保证直角精度，避免人工对齐出现的角度偏差。转接座上预留了T型螺母的安装槽位，配套的M8内六角螺钉可以直接穿过转接座的沉孔，和预先塞入型材槽内的T型螺母锁紧，单组连接点的锁紧力可以满足15kg以内的静态承重需求，完全覆盖小型桌面设备的机架承重要求。转接座底部做了标准的M6螺纹安装孔，直接适配市面上通用的M6规格可调脚轮与脚杯，不需要额外加工转接螺纹，脚轮的插杆旋入螺纹孔后，可以通过顶部的锁紧螺母调整旋入深度，控制整个机架的离地高度，

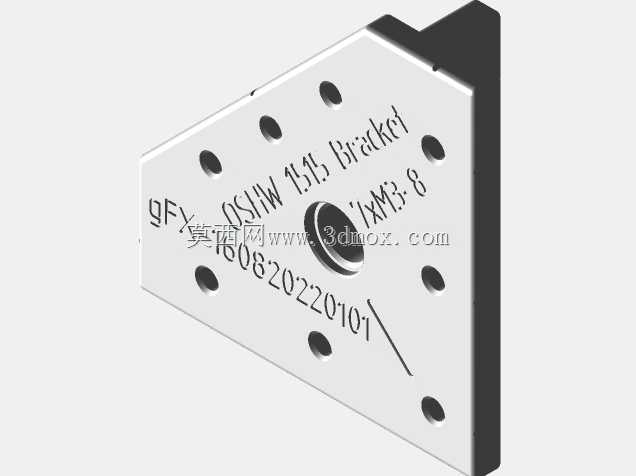

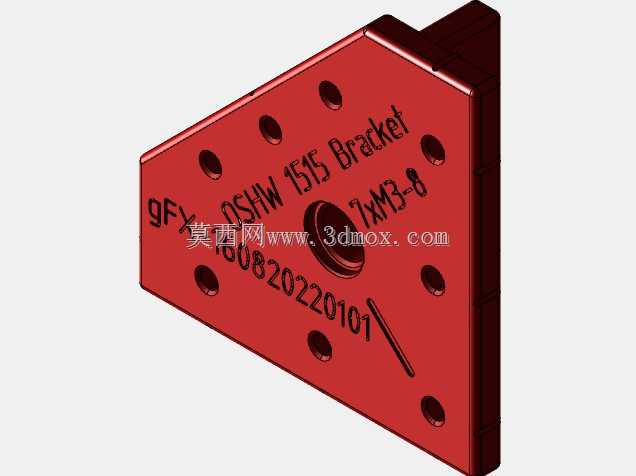

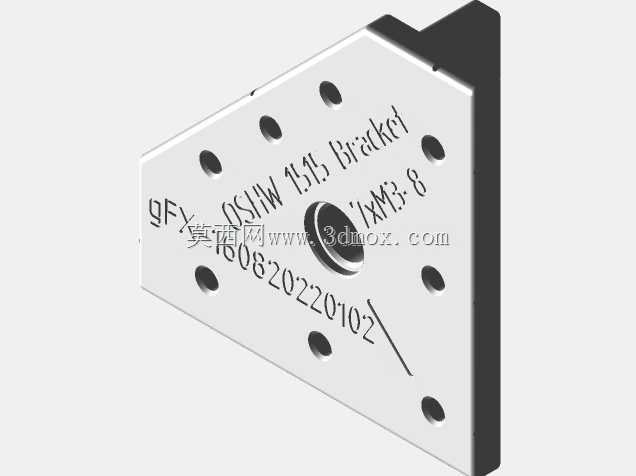

　　常规安装状态下机架底部离地面的高度可以在30mm到60mm之间调整，适配不同的地面布线、垫脚减震需求。针对不同的使用场景，这套组件做了两种材质的适配版本，轻型应用场景下可以选用5mm厚度的塑料材质版本，整体重量更轻，适合经常需要移动的展示架、小型物料架，塑料版本的安装孔位和金属版本完全一致，后期如果需要提升承重，可以直接替换成金属版本的转接座，不需要重新打孔调整型材位置；承重要求更高的场景可以选用8mm厚度的黄铜或者铝合金版本，连接强度更高，长期受载不会出现蠕变松动，适合搭载有振动部件的加工类设备，比如小型雕刻机、桌面铣床的机架，能减少机架运行时的连接部位晃动。安装过程不需要复杂的工装，只需要内六角扳手就可以完成全部装配，

　　先把T型螺母塞入两根垂直拼接的铝型材端部槽内，将转接座的定位凸台卡入型材槽口，穿入M8螺钉预紧，调整两根型材的端面贴合度之后再逐一锁紧螺钉，最后把可调脚轮旋入底部的螺纹孔，调整到统一高度之后锁紧脚轮上的防松螺母即可。整个转接座的外形做了圆角处理，没有尖锐的凸边，安装完成后不会突出铝型材的外表面，避免日常移动机架时剐蹭线缆或者操作人员。在实际做机架设计时，这套连接件的安装边界需要提前预留，转接座沿型材长度方向的占用尺寸为28mm，两根型材拼接时不需要额外留出安装间隙，型材端面直接抵紧转接座的定位面即可，底部脚轮的最大回转半径为22mm，设计机架下层置物板的时候，需要和转接座底部留出至少25mm的间隙，避免脚轮回转时和置物板发生干涉。针对有调平需求的使用场景，只需要把脚轮替换成同规格的M6可调脚杯，就可以实现无轮固定支撑，脚杯的调节行程和脚轮一致，不需要更换转接座就能实现移动和固定两种支撑模式的切换，大幅提升了机架搭建的灵活性。很多工程师在做小型铝型材设备时，往往会忽略底部连接部位的强度，直接用自攻螺丝把脚轮固定在型材端面上，这种安装方式长期受载很容易出现型材螺纹滑牙，导致机架晃动，这套转接座把脚轮的受力点从型材端面转移到了型材的T型槽位置，受力方向沿型材槽道纵向分布，不会出现型材端部受力开裂的问题，连接可靠性比直接端面安装提升数倍。
