CA6140普通卧式车床结构三维设计

　　在常规机械加工车间的生产布局中，卧式车床始终是承担回转类零件加工任务的核心设备，从轴类零件的外圆、端面、锥面车削，到盘套类零件的内孔、螺纹、滚花加工，再到异形回转面的成型切削，这类设备的加工覆盖范围直接决定了中小批量零件加工的工序流转效率。本次完成结构还原的CA6140型卧式车床，是国内机械加工领域应用普及率极高的通用加工设备，其结构设计经过数十年工业生产验证，在刚性表现、操作便捷性、加工精度保持性之间找到了极佳的平衡点，既适合职业院校的机加工实训教学，也能满足中小型机加工企业的日常生产需求，甚至在部分设备维修车间，也常作为非标零件修配的核心加工设备使用。

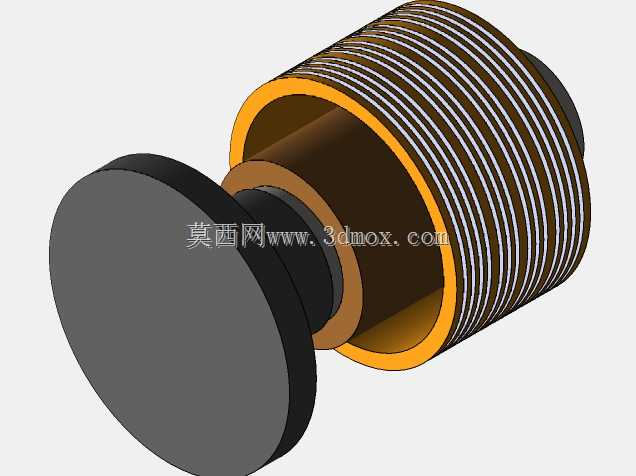

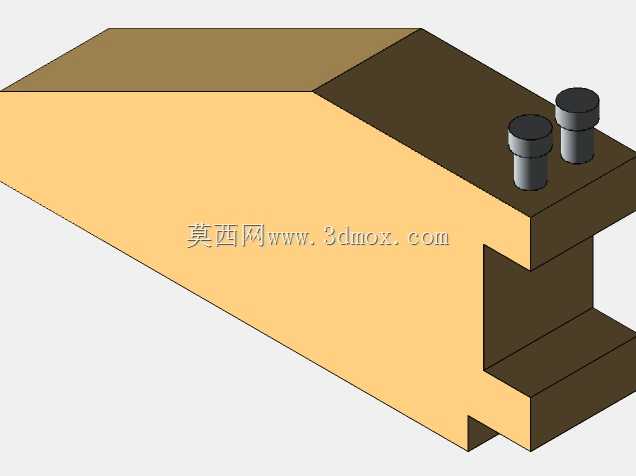

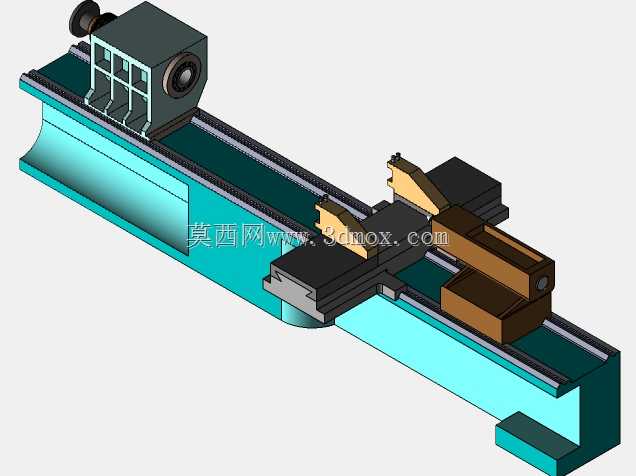

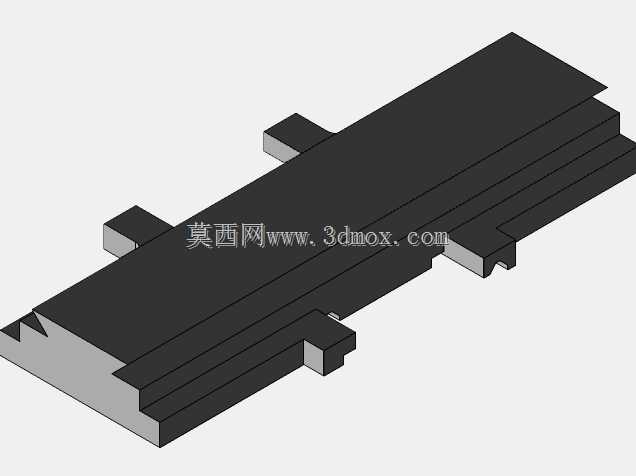

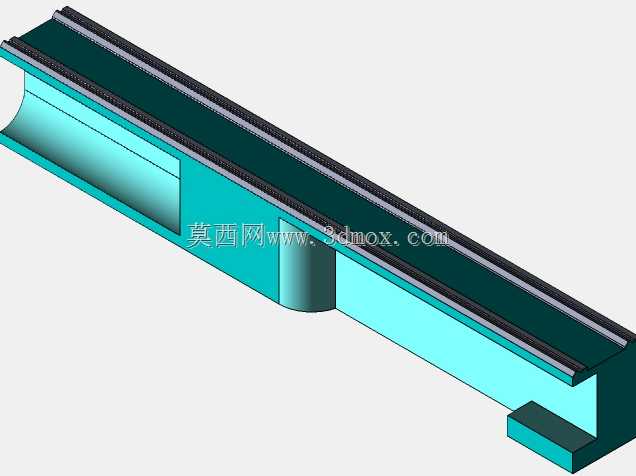

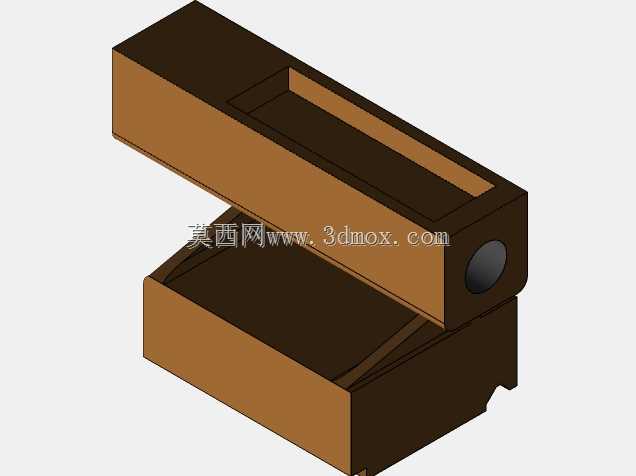

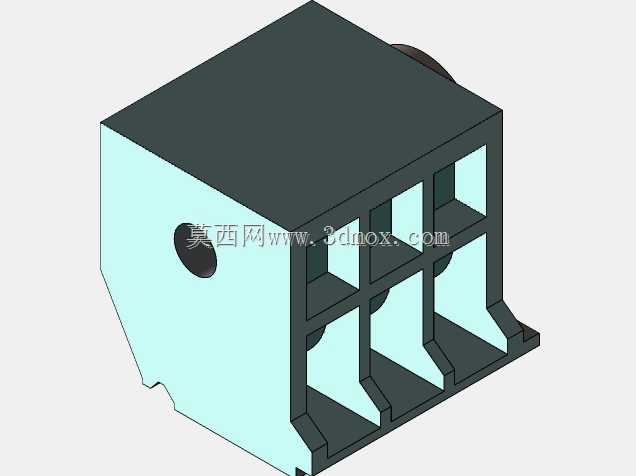

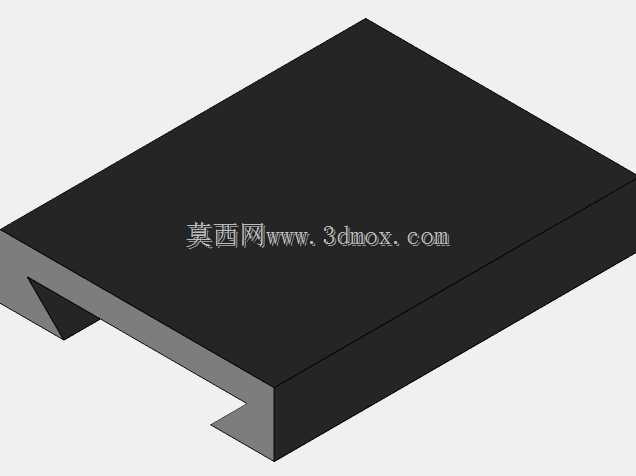

　　从整体结构布局来看，该设备采用卧式床身作为核心承载基础，床身导轨经过高频淬火与精密磨削处理，能够长期承受刀架往复移动的摩擦载荷与切削过程的冲击载荷，保证进给运动的直线度精度。主轴箱安装在床身左端上方，内部通过多组滑移齿轮的啮合切换，实现主轴转速的多级调整，可根据不同工件材料、刀具类型、加工余量匹配合理的切削线速度，主轴前端采用标准锥孔与法兰连接结构，可直接装夹三爪自定心卡盘、四爪单动卡盘、花盘等不同夹具，适配不同装夹需求的工件。进给箱位于床身左端前侧，通过挂轮组与主轴箱传动连接，可将主轴的旋转运动按固定传动比传递给溜板箱，实现进给量与螺纹导程的精准匹配，无需操作人员手动计算搭配挂轮，大幅降低螺纹加工的操作门槛。溜板箱安装在床身前侧的导轨上，可带动床鞍、中滑板、小滑板与刀架实现纵向、横向的进给运动，其上设置的开合螺母机构可直接与丝杠啮合完成螺纹切削，互锁机构则能避免光杠与丝杠同时传动引发的设备故障，操作手柄的布局完全贴合操作人员的站立操作习惯，常用的进给启停、方向切换、快速移动操作均可单手完成，减少加工过程中的操作幅度。尾座安装在床身右端的导轨上，可沿导轨纵向调整位置并锁紧，其套筒内可安装顶尖支撑长轴类工件的右端，也可换装钻头、铰刀等孔加工刀具完成孔加工工序，尾座体还可相对底座做横向偏移，用于小锥度长锥面的车削加工。

　　在建模过程中，首先对设备的整体安装边界进行了精准还原，整机长度方向的安装尺寸、宽度方向的操作预留空间、高度方向的操作界面位置均与实际设备保持一致，可直接用于车间布局规划的三维仿真验证，避免设备进场后出现操作空间不足、物流通道受阻的问题。各部件的装配关系完全按照实际设备的连接逻辑搭建，主轴箱内的齿轮传动副、导轨与溜板的配合面、丝杠与开合螺母的啮合位置、尾座套筒的移动行程均做了结构还原，能够直观展示设备的运动传递路径，既可以作为机加工实训的结构演示教具，帮助新入行的操作人员快速理解车床的传动原理，也能作为设备改造、故障排查的三维参考依据，比如在进行数控化改造时，可直接在该模型基础上调整进给传动结构、加装伺服电机与数控系统，减少改造前期的测绘工作量。

　　从功能特性来看，该型号车床的最大加工回转直径为400mm，最大工件长度可根据床身规格适配不同加工需求，主轴转速范围覆盖低速大扭矩切削到高速精加工的全场景需求，进给量调整范围可满足粗加工大进给、精加工小进给的不同工艺要求，床身导轨的跨距设计经过优化，在重切削工况下可有效降低刀架的振动幅度，提升加工表面质量。刀架采用四位转位结构，可同时装夹四把不同类型的刀具，转位定位精度可满足多工序连续加工的需求，减少加工过程中的换刀辅助时间。在建模时特意对各操作部件的操作行程做了还原，比如中滑板的横向进给行程、小滑板的纵向移动行程、尾座套筒的伸出长度，这些参数都是实际加工中制定工艺方案时需要重点考量的边界条件，比如加工大直径盘类零件时，需要确认中滑板的横向行程是否能够覆盖工件的半径范围，加工长轴类零件时需要确认尾座的锁紧力是否能够承受切削过程的径向载荷。

　　对于结构设计从业者而言，这类通用机床的三维模型还原，核心价值不在于简单的外形复刻，而在于通过建模过程理解成熟工业设备的设计逻辑，比如床身的筋板布局如何兼顾刚性与减重，导轨的截面形状如何平衡承载能力与运动精度，操作件的位置如何符合人体工程学要求，这些设计思路都可以迁移到非标自动化设备、专用加工设备的设计工作中。而对于设备选型人员来说，精准的三维模型可以直接导入工厂的数字化仿真平台，模拟设备安装后的操作空间、工件上下料路径、与周边设备的安全距离，提前规避布局不合理带来的后续整改成本。
