小型台式普通车床教学实训结构

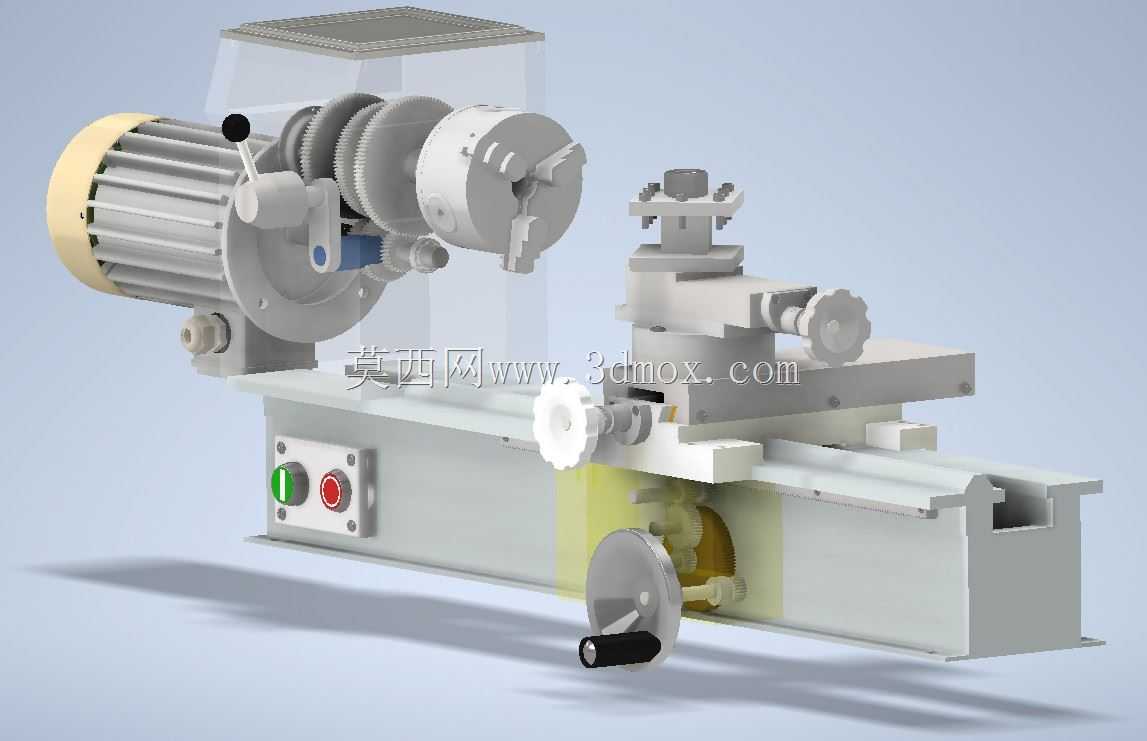

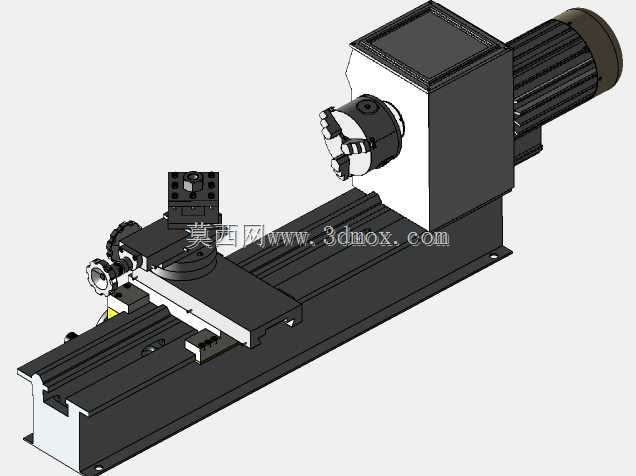

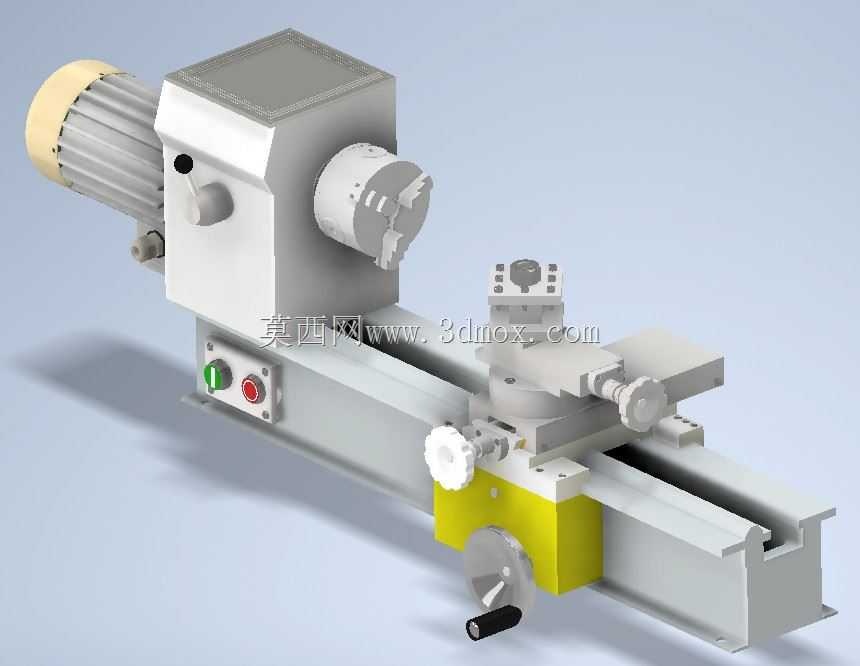

　　这套小型普通车床结构以教学演示和轻型回转件加工为核心，完整呈现了床头箱、主轴卡盘、床身导轨、溜板、刀架、尾座、进给手轮以及驱动电机之间的装配关系。设备整体采用卧式布局，主轴轴线与床身导轨平行，工件通过三爪卡盘装夹后随主轴旋转，刀具安装在横向与纵向均可调节的刀架上，通过手动进给完成外圆、端面、锥面、切槽等基本车削动作。

　　从实际使用场景看，该结构更适合放在实训室、课程设计、设备原理展示或小型维修工位中。它不追求重型切削能力，而是强调机构可见性和操作逻辑：左侧电机经带轮与齿轮传动将动力传递至主轴，床头箱内的变速齿轮组用于改变转速；床身上方的导轨为溜板提供直线运动基准，横向手轮控制切深，纵向手轮控制走刀距离；尾座沿导轨移动，可通过顶尖支承长轴类工件，也可换装钻头完成孔加工。

　　建模时需要重点控制主轴中心高、导轨平行度、卡盘回转半径和刀架行程之间的关系。主轴中心高决定可容纳的最大工件半径，床身有效长度限制两顶尖之间的装夹距离，溜板宽度与导轨跨距则影响进给稳定性。卡盘外圆、床头箱轮廓和手轮操作空间都应纳入安装边界，避免设备靠墙布置时出现维护或操作干涉。床身下方的箱体兼作支承与容纳空间，控制按钮布置在前端便于启停，手轮位置靠近操作者，符合小型台式设备的人机关系。

　　结构设计上，电机、带轮、齿轮、轴系和轴承座形成动力链；卡盘、主轴、尾座顶尖构成工件支承链；导轨、溜板、刀架和丝杠组成刀具进给链。三条链路在床身上汇合，任何中心高偏差、导轨错位或丝杠间隙过大，都会直接反映为加工尺寸误差和表面粗糙度变化。对于三维建模人员而言，该作品的价值不在于复杂曲面，而在于把机床最基本的运动副、传动件和装夹件按真实装配逻辑组织起来，便于进行干涉检查、运动演示、机构拆解和教学讲解。
