齿轮齿条直线往复传动机构

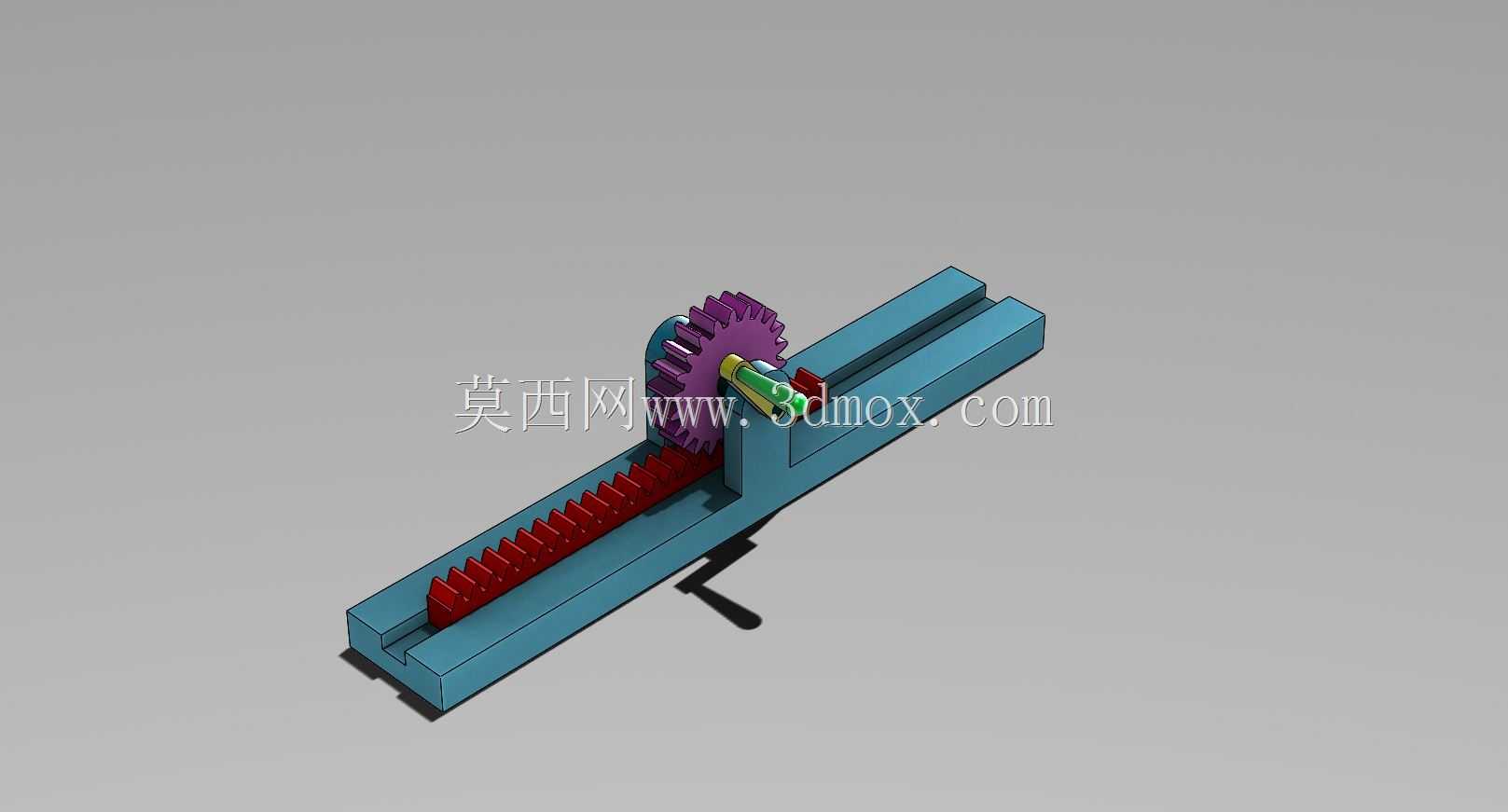

这套齿轮齿条传动结构，是机械传动领域里把旋转运动转化为直线往复运动的经典实现形式，在各类需要精准直线位移输出的设备里都能见到它的应用场景。从结构布局来看，圆柱直齿轮通过轴系固定在滑动支座上，支座与下方长条形导轨槽采用间隙配合，可沿着导轨长度方向顺畅滑动，齿条则通过沉头槽内嵌固定在导轨基座的内侧，与齿轮保持恒定的啮合侧隙，避免传动过程中出现卡滞或回程误差过大的问题。实际应用中，这类结构常被用在小型进给工作台、物料推送装置、工位切换滑台的传动环节，相比同步带传动它的传动刚性更强，传递扭矩更大，不会出现长期使用后的蠕变伸长问题，相比丝杠传动它的结构更简单，安装维护成本更低，适合行程中等、对传动精度有一定要求但不需要微米级定位的工况。设计这套结构时，首先要确定传动比与输出直线速度的匹配关系，齿轮的模数选型要结合传递的负载扭矩核算齿面接触强度与齿根弯曲强度，避免重载下出现断齿或齿面过度磨损；导轨的长度要匹配设计行程，预留两端的极限位置缓冲空间，齿轮轴的支撑要采用双侧轴承固定，减少轴端跳动带来的啮合冲击，同时要在啮合位置预留润滑脂加注空间，方便日常维护时补充润滑介质降低磨损。安装边界方面，导轨基座底部预留了标准安装孔位，可直接通过螺栓固定在设备安装平台上，齿轮轴的输入端预留了联轴器连接位，可直接对接手动摇柄、伺服电机或者步进电机的输出轴，不需要额外做转接结构。滑动支座上预留了工装安装面，可根据实际使用需求固定推块、夹具、检测元件等执行部件，适配不同的工位作业需求。结构整体没有冗余的复杂零件，所有零件都采用常规机械加工工艺即可生产，齿轮与齿条采用标准模数设计，损坏后可直接采购标准件替换，降低后期运维的备件成本。实际运行时，转动齿轮轴端的动力输入部件，齿轮绕自身轴线旋转的同时，会沿着齿条的齿向带动滑动支座做直线运动，反向转动输入轴即可实现反向进给，传动过程平稳无明显冲击，可通过调整齿轮与齿条的中心距来控制啮合间隙，适配不同精度要求的使用场景。
