短途代步倒三轮电动载人车架结构设计

　　这款倒三轮布局的电动代步载具，核心定位是城镇街巷、社区园区、城郊村落等狭窄通行场景下的短距离人员接驳，区别于常规后双轮货运电动三轮，它采用前轮双轮、后轮单轮的布局，在保留自行车级灵活转向能力的同时，大幅提升了低速行驶、湿滑路面、临时停靠时的侧倾稳定性，哪怕是骑行经验不足的使用者，也能在低速挪车、急刹避让时避免侧翻风险。

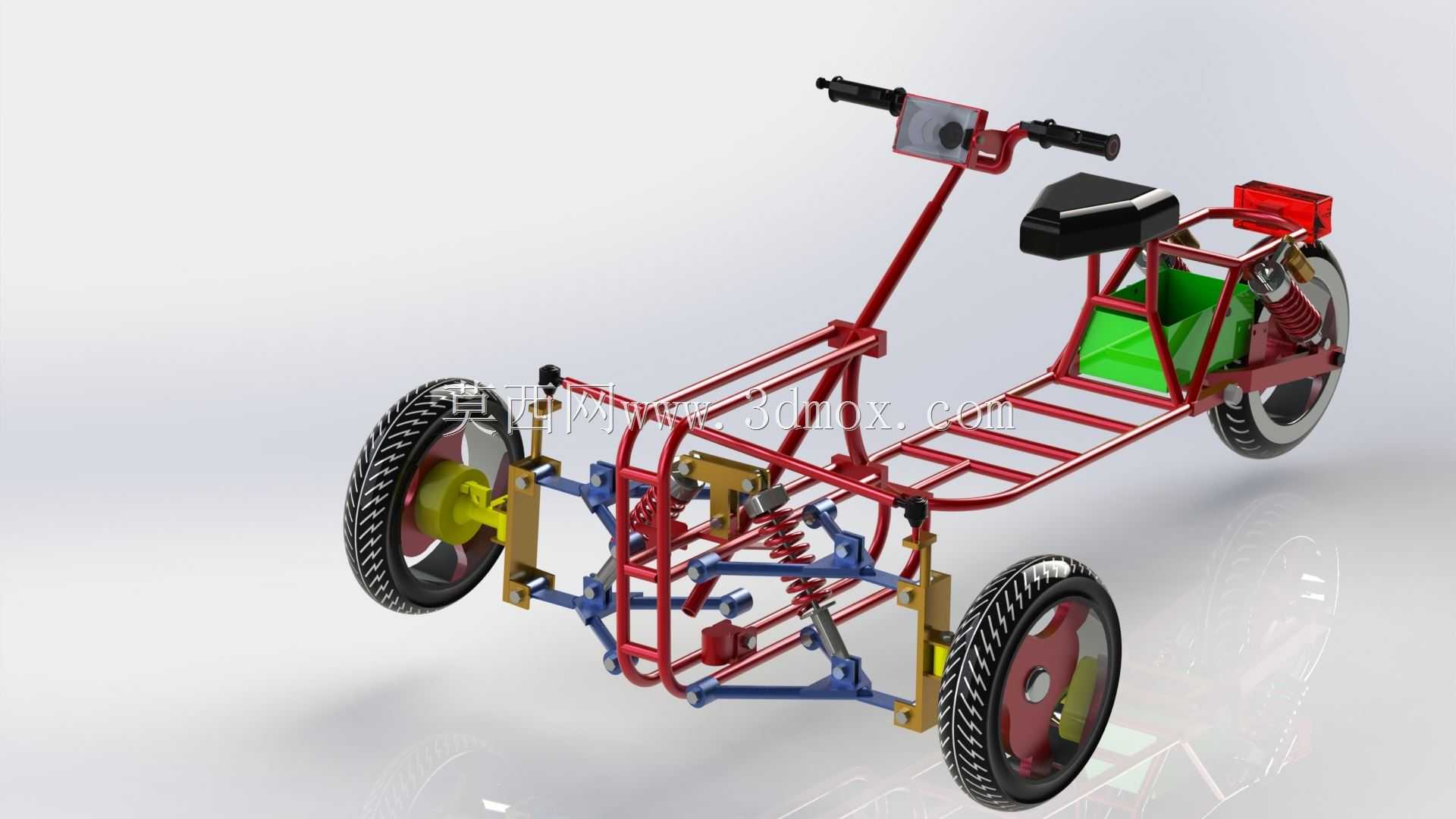

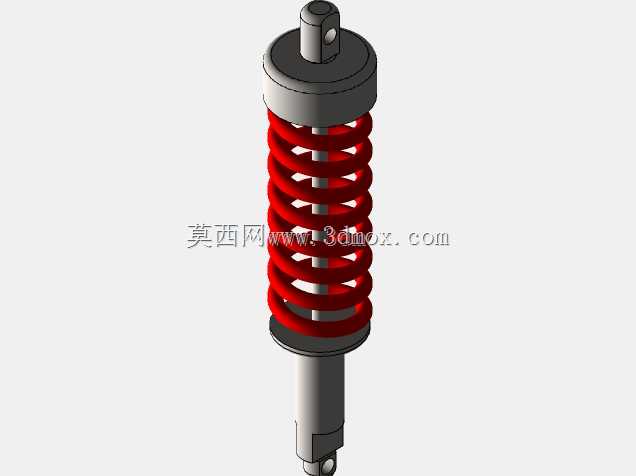

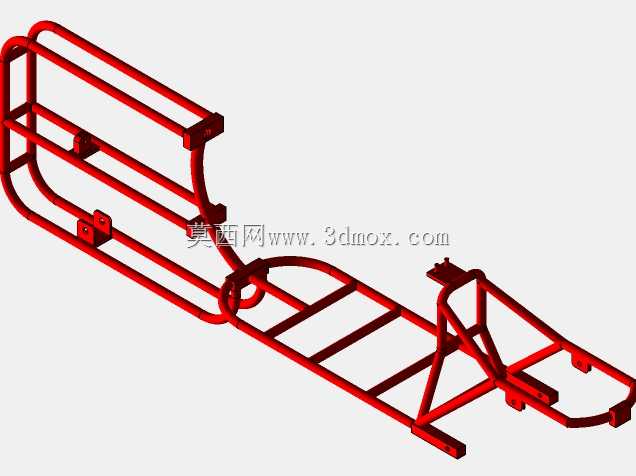

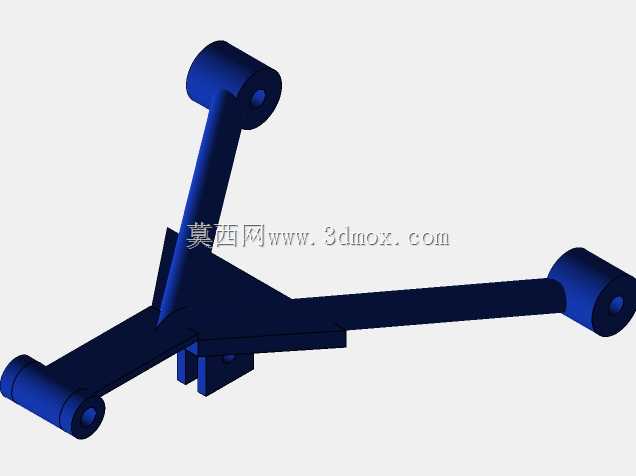

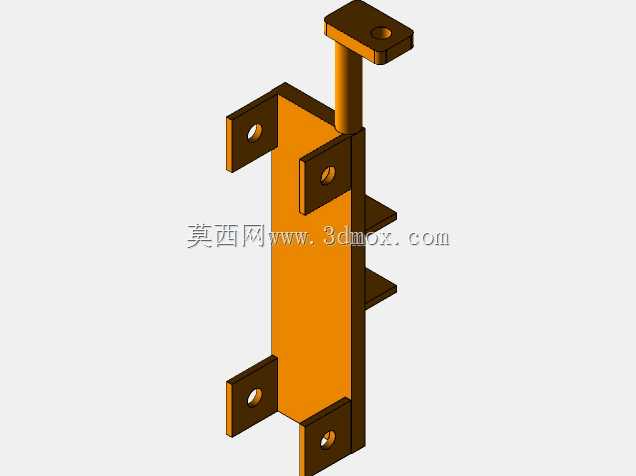

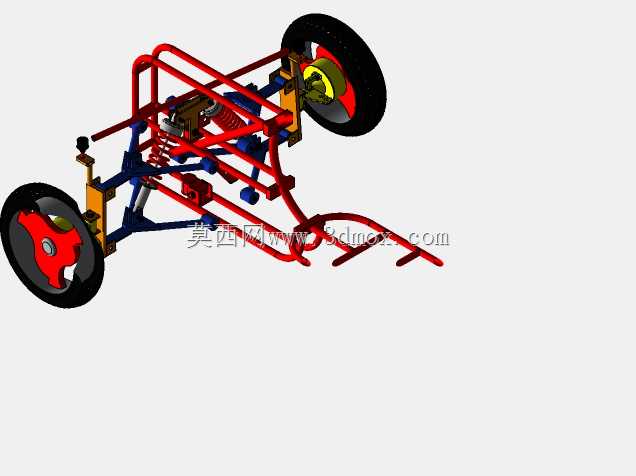

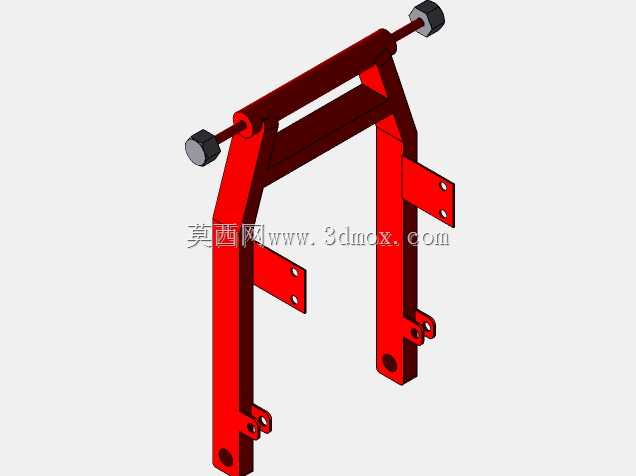

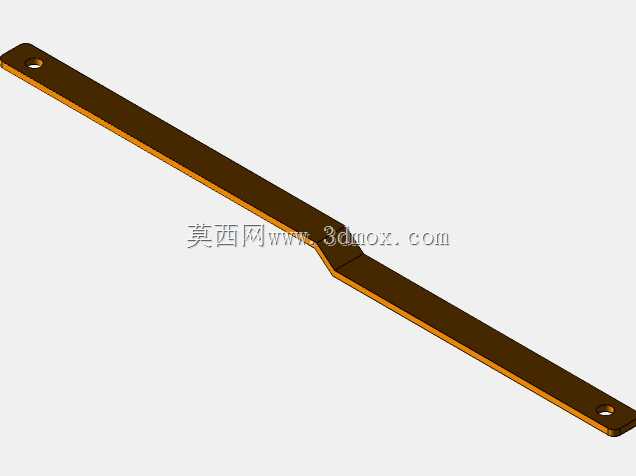

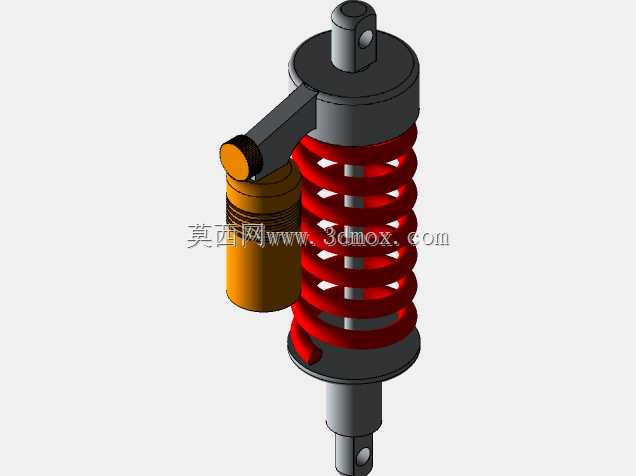

　　从结构设计逻辑来看，整车采用外露管式桁架车架，主承载梁使用圆形钢管弯折焊接成型，没有额外覆盖装饰件，一方面能在控制整体自重的前提下保证车架扭转刚度，应对日常铺装路面的颠簸冲击，另一方面也方便后期加装储物筐、防雨棚、后置物架等拓展配件，适配不同使用场景的个性化需求。前部双轮各自匹配独立的转向节与摇臂结构，转向拉杆直接与车把下方的转向柱连接，转向传动比经过调校，和普通民用自行车的转向手感接近，不需要使用者重新适应操作逻辑；同时前轮摇臂与车架连接处设置了螺旋弹簧阻尼结构，能过滤路面细碎颠簸，避免前轮遇到坑洼时把冲击直接传递到车把，提升握持稳定性。

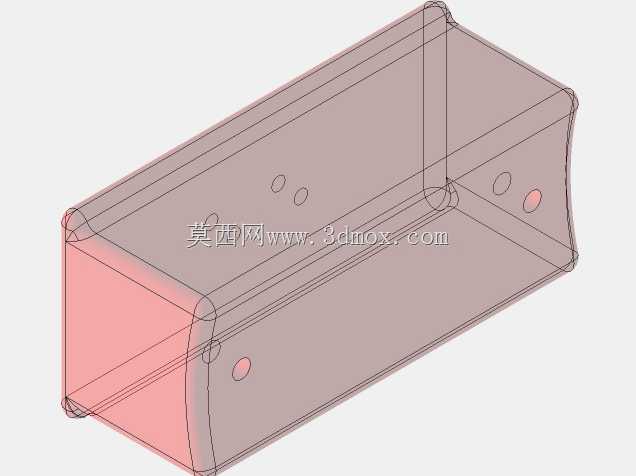

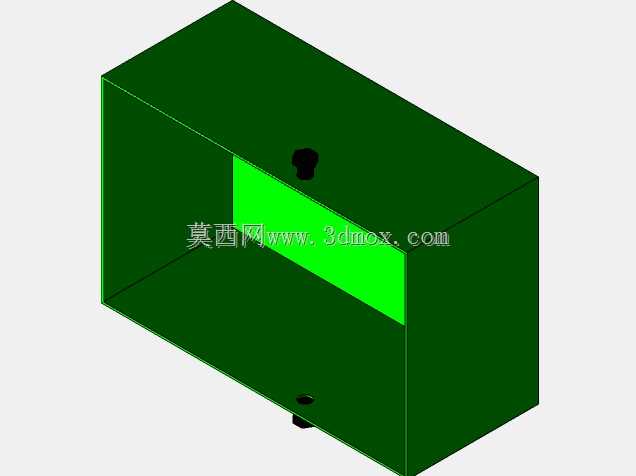

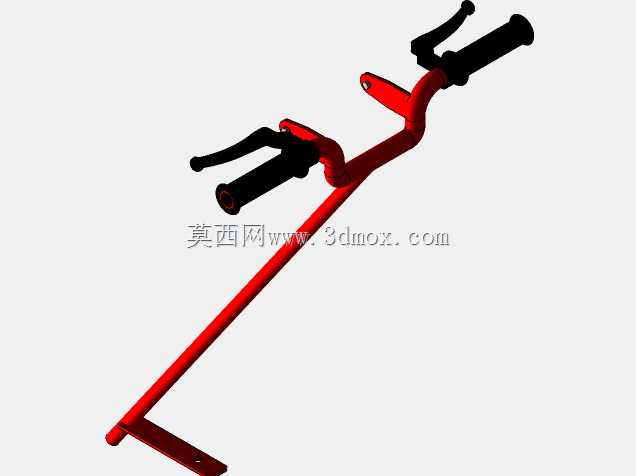

　　后部单轮通过单侧摇臂与车架主体连接，后轮上方同样配置了弹簧阻尼减震单元，后轮轴位置预留了轮毂电机的安装接口，电池舱设置在车架中部的低重心位置，也就是图中绿色箱体的安装位，这个位置刚好处于前后轮轴之间的重心平衡点，能避免电池重量偏置带来的操控手感变化，哪怕电池重量占比不低，也不会出现头重脚轻或者尾部发飘的问题。车把位置预留了仪表、刹车手柄、灯光控制开关的安装位，座椅采用窄体单人坐垫设计，坐垫下方的空间可以容纳控制器、线路等电气元件，尾部预留了尾灯、反光标识的安装位，满足道路通行的基本安全要求。

　　从安装边界尺寸来看，整车长度控制在1.2米到1.4米区间，宽度不超过0.7米，和普通两轮电动自行车的占地空间接近，能轻松通过宽度1米以内的街巷通道，也能停放在常规的非机动车停车区域，不会占用过多公共空间；整车离地间隙控制在120毫米到150毫米之间，既能顺利通过小区减速带、路面小坑洼，也能保证上下车时的脚部踩踏便利性，不需要大幅度抬腿跨过高车架。转向角度设计上，前轮最大转向角能达到35度以上，最小转弯半径不超过1.5米，在狭窄的胡同、菜市场通道里也能灵活掉头，不需要反复挪车调整位置。

　　在功能适配层面，这款车架的承载设计按照单人80公斤体重加15公斤随身物品的标准做结构校核，所有焊接节点都做了应力分散处理，避免长期使用后出现焊缝开裂的问题；前轮的双轮布局也能在单侧轮胎爆胎时提供临时支撑，不会像两轮电动车那样瞬间失去平衡摔倒，提升了故障状态下的安全性。车架上预留的安装孔位都采用通用标准尺寸，市面上常规的电动自行车通用配件，比如刹车总成、轮毂电机、电池组、灯光组件都能直接适配安装，不需要额外做打孔改装，降低了组装和后期维护的配件成本。和传统正三轮相比，这种倒三轮结构在转向时不会因为前轮转向轨迹差出现明显的轮胎侧磨，日常使用的轮胎损耗更低，同时前部双轮的接地面积更大，雨天路面行驶时的抓地力表现更好，刹车距离也能比同规格两轮电动车缩短15%左右，更适合短途日常出行的使用需求。
