可调节管径焊接式滚轮支撑支架结构

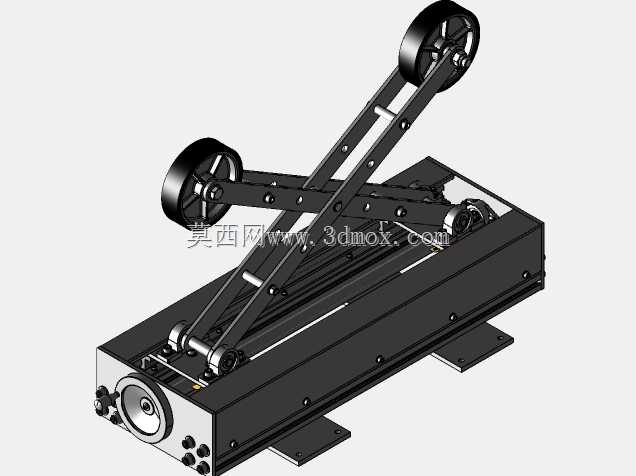

　　这款滚轮支撑结构主要面向管道预制、长输管线现场组对、不锈钢管抛光加工等场景设计，核心解决大管径管道转动作业时的支撑与平稳驱动问题，适配现场不同规格管材的快速装夹需求，无需频繁更换支撑工装就能覆盖常用管径区间。设计之初就考虑到车间现场的工况复杂性，没有采用固定槽位的档位调节结构，而是通过铰接式摆臂配合滚轮组件实现无级调节，可适配直径250mm到1250mm的管材，单组支撑的额定承载可达1000kg，完全满足常规碳钢、不锈钢工业管道的组对、焊接、表面处理作业承重要求。接触管材的滚轮采用氨基甲酸乙酯材质，也就是常说的聚氨酯包胶结构，硬度控制在邵氏85A左右，既保证足够的承载刚性，又能避免硬质金属滚轮直接接触不锈钢管表面造成划伤、压痕，

　　尤其适合食品级、卫生级不锈钢管道的加工场景，不会在管材表面留下铁离子污染的隐患。整体支架采用焊接式框架结构，底座预留了标准的地脚安装孔位，可直接固定在车间预制平台或者现场组对工位的钢制地坪上，安装时只要保证两组支架的滚轮轴线平行度误差不超过1mm/m，就能避免管材转动时出现轴向窜动的问题。支架的旋转铰接部位采用自润滑铜套配合销轴的结构，无需日常频繁加注润滑脂，就能适应车间多粉尘、焊渣飞溅的作业环境，减少日常维护工作量。在结构细节上，滚轮的轮面设计了15度的微锥面，管材放置后能自动对中到支撑中心位置，不需要人工反复调整管材位置，配合管道旋转器使用时，能让焊工在固定工位完成整圈环缝的焊接作业，不用来回移动焊接位置，

　　大幅降低长管道焊接的劳动强度。调节端设置了锁紧机构，调整到适配管径后通过锁紧螺栓固定摆臂角度，避免管材转动过程中摆臂松脱导致支撑失效，整个调节过程不需要借助专用工具，现场操作人员徒手就能完成管径适配调整，单组支架的外形宽度控制在400mm以内，长度650mm，安装时不需要占用过大的工位空间，多组支架配合使用时，可以支撑长度超过6米的长管道，适配不同长度管材的加工作业需求。
