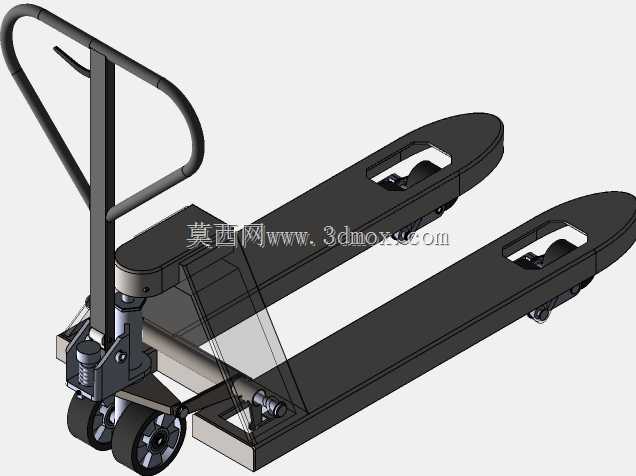

手动液压托盘搬运车承载结构三维设计

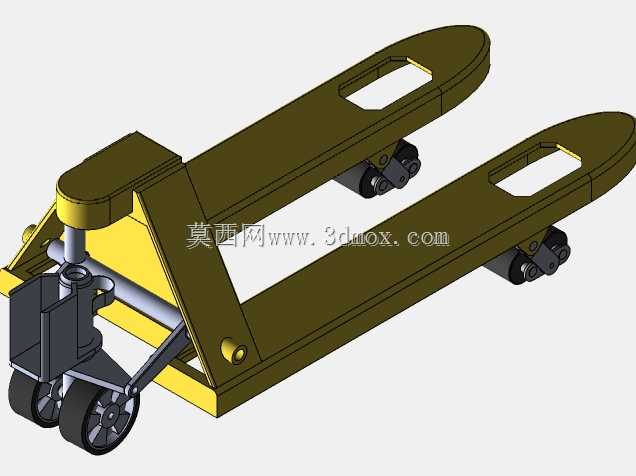

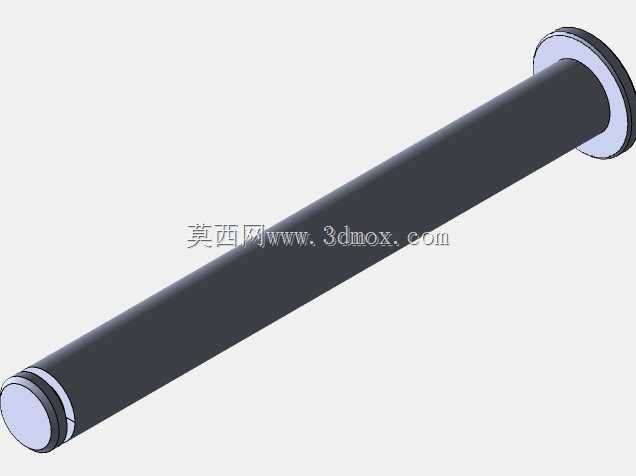

　　在仓储物流、车间物料周转、商超后场补货这类场景里，手动托盘搬运车是短距离托盘货物转运的核心工具，不需要额外动力源，单人即可操作，适配标准1200mm×1000mm、1200mm×800mm规格的木质、塑料及钢制托盘，能在狭窄通道、电梯轿厢、货架间巷道内灵活转向，最小转弯半径控制在1.4米以内，适配多数厂区与仓储的通道宽度要求。这款模型在设计阶段，优先对承载梁与活塞杆组件做了受力校核，重新核算了额定载荷下的应力分布，将额定承载能力设定为2吨，货叉最低高度控制在85mm，可顺利插入多数标准托盘的进叉间隙，货叉起升最大高度为200mm，满足托盘离地转运、越过地面小坡度或门槛的使用需求。整体结构分为承载货叉、液压起升单元、转向操作手柄、

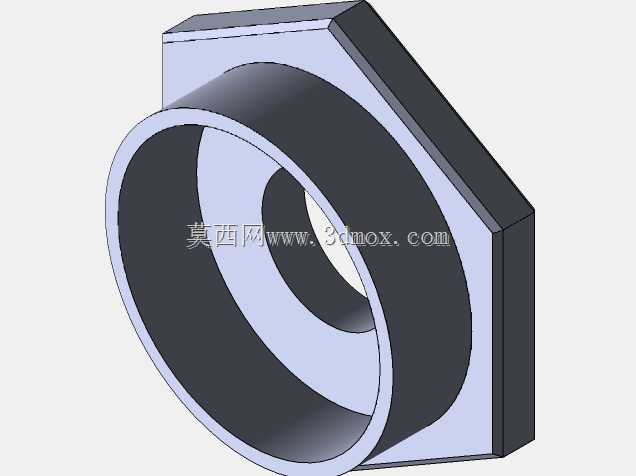

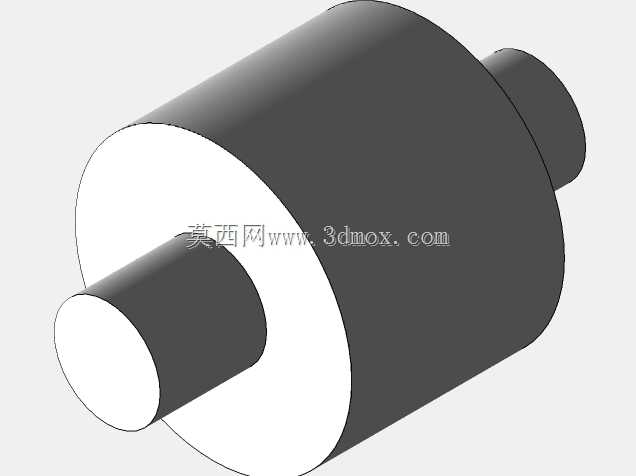

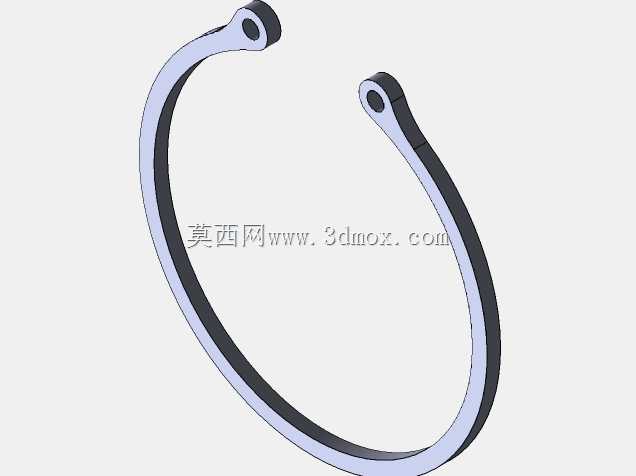

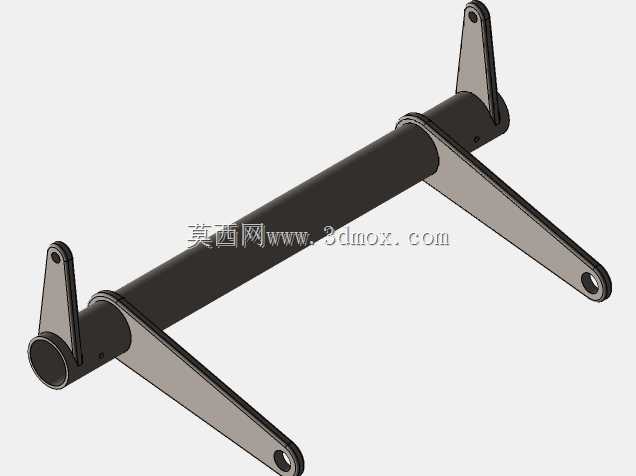

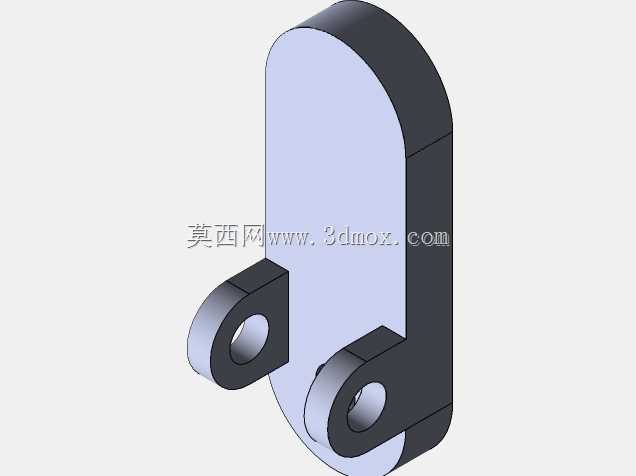

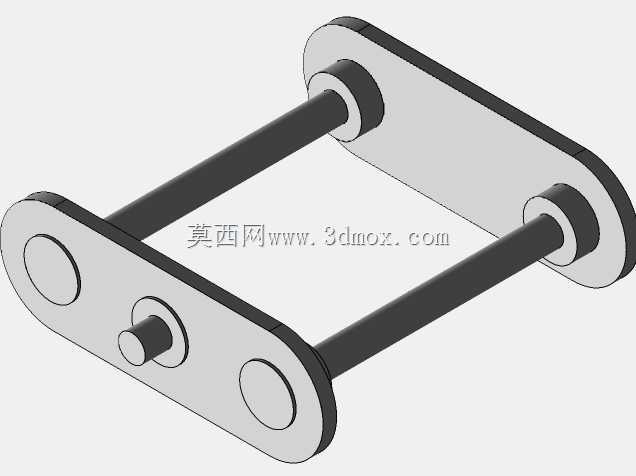

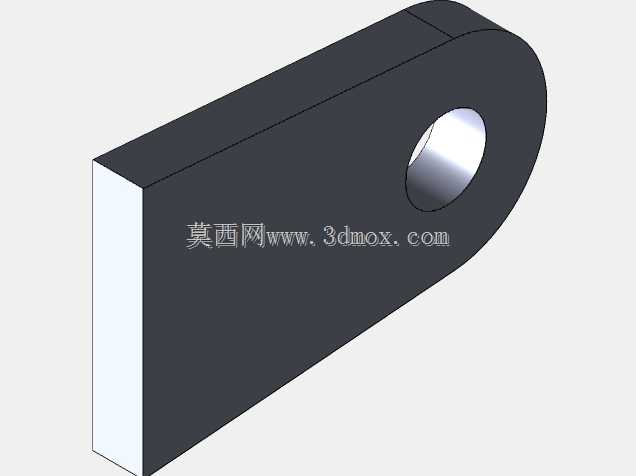

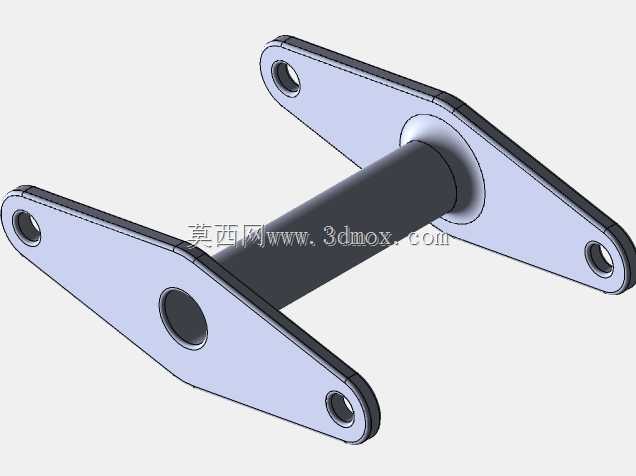

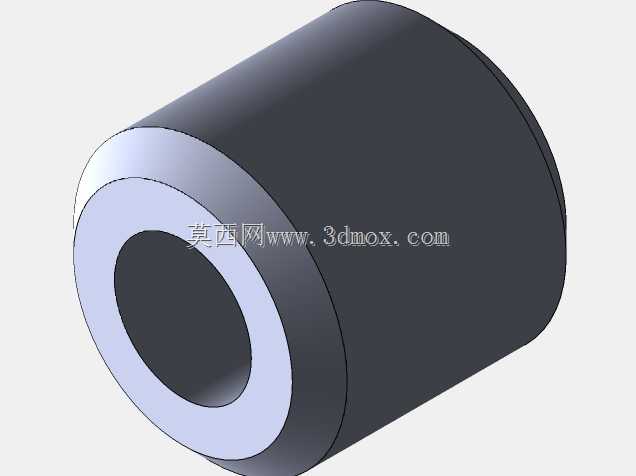

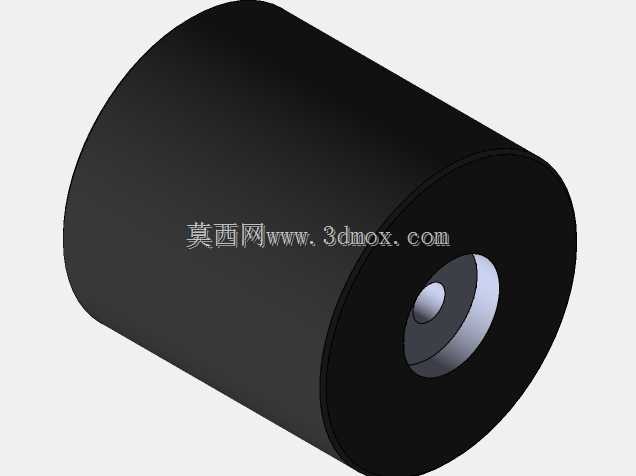

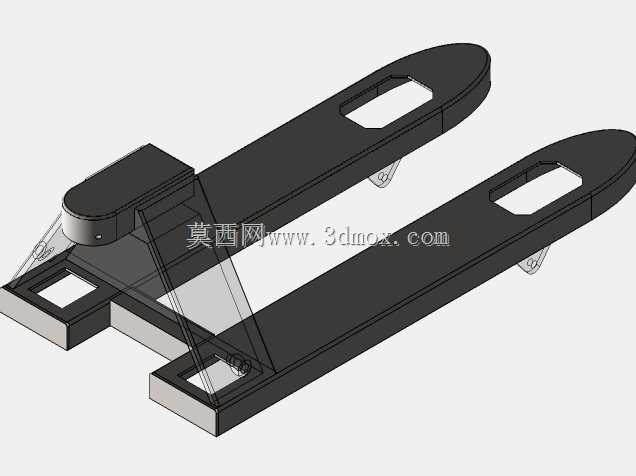

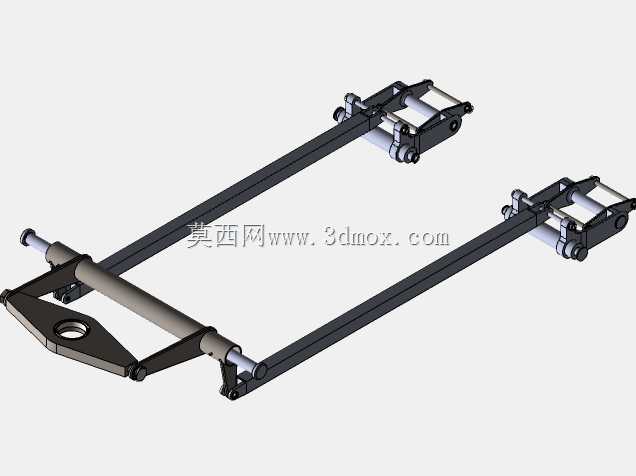

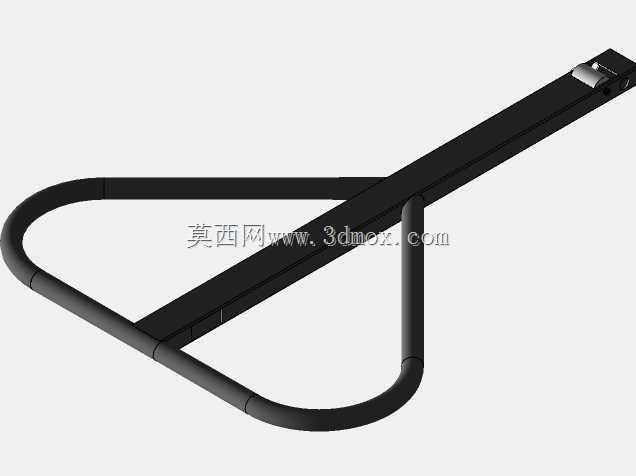

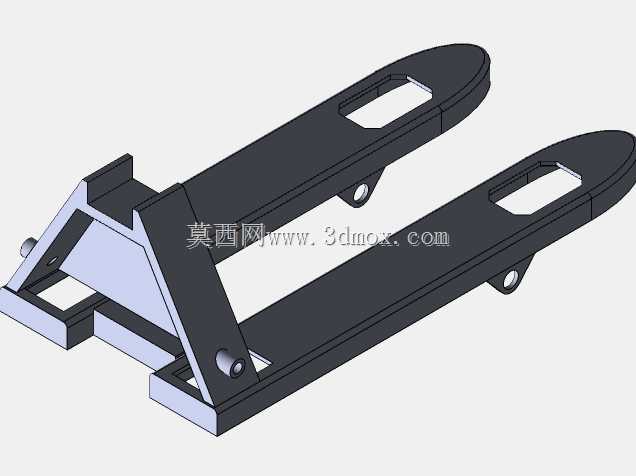

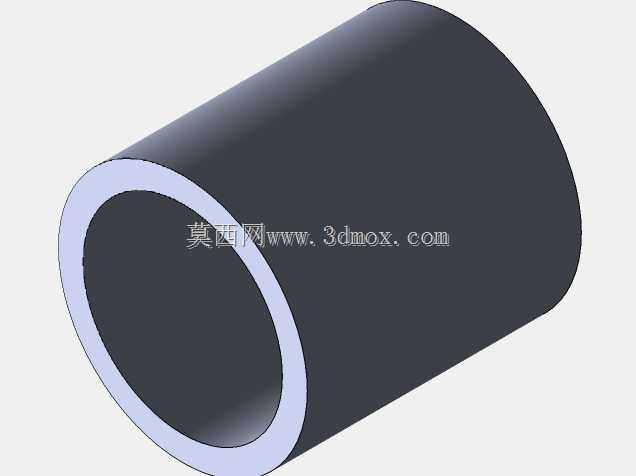

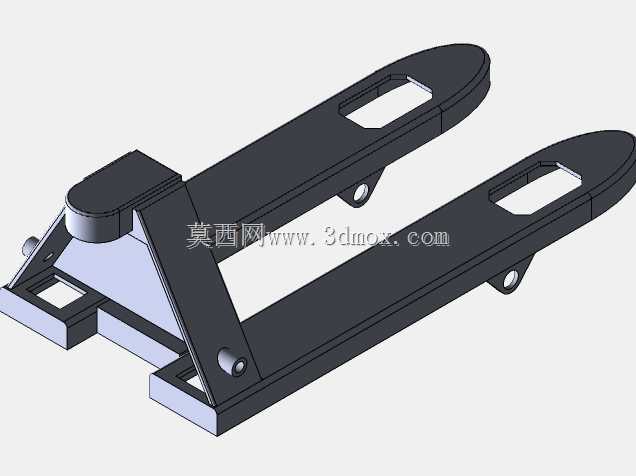

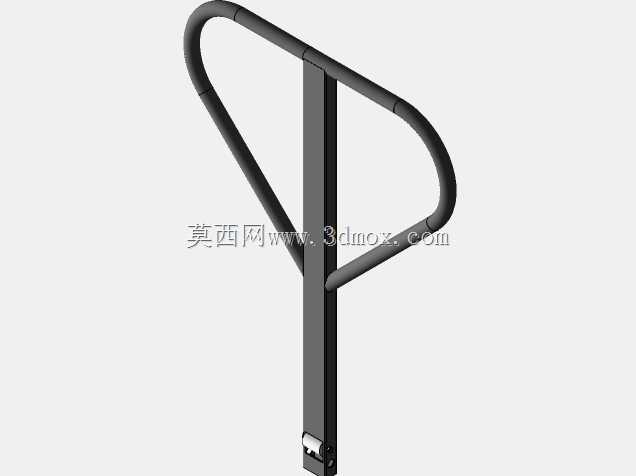

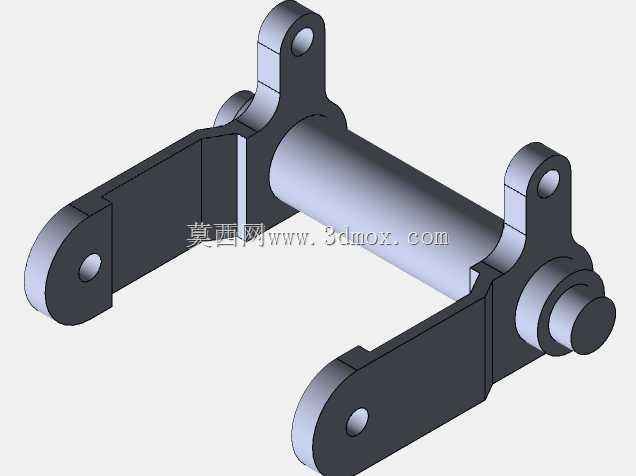

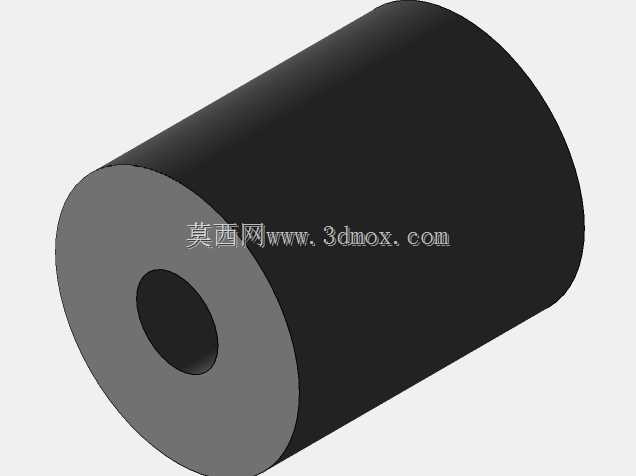

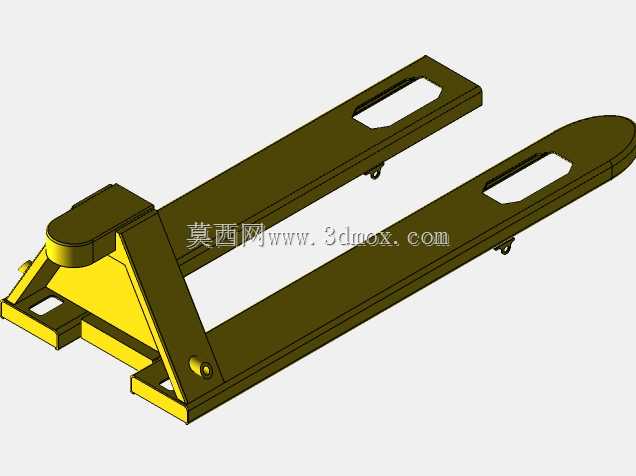

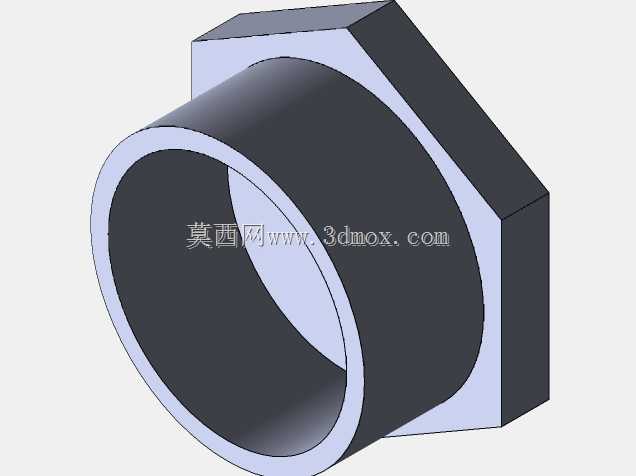

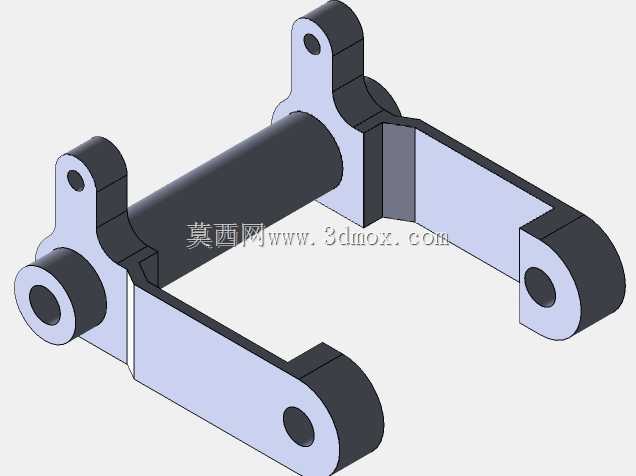

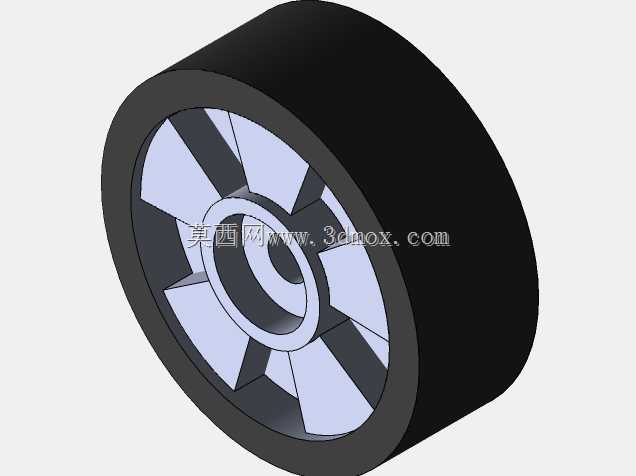

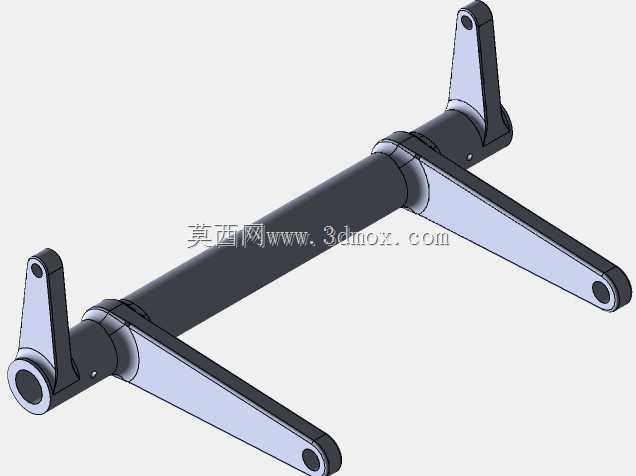

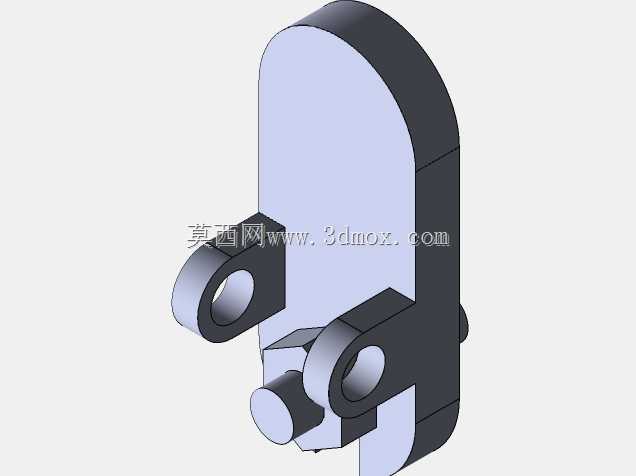

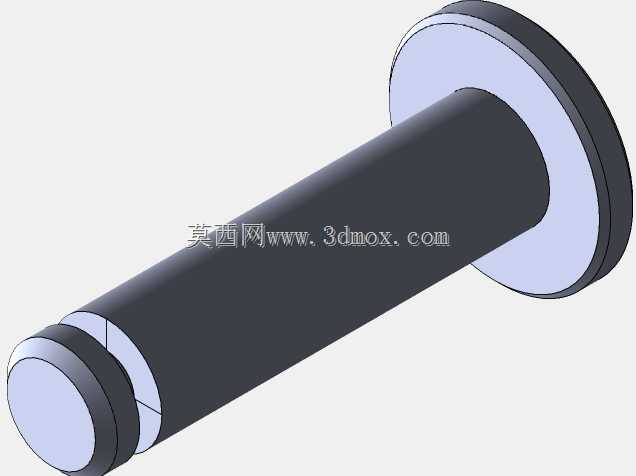

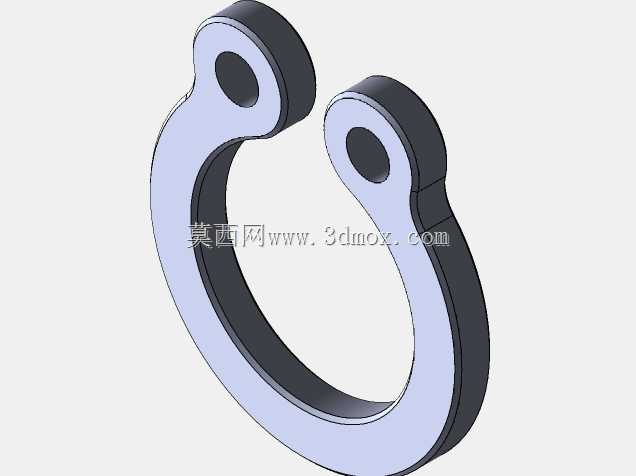

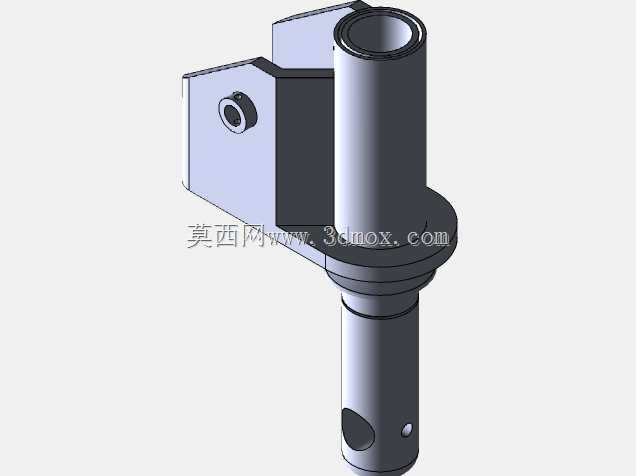

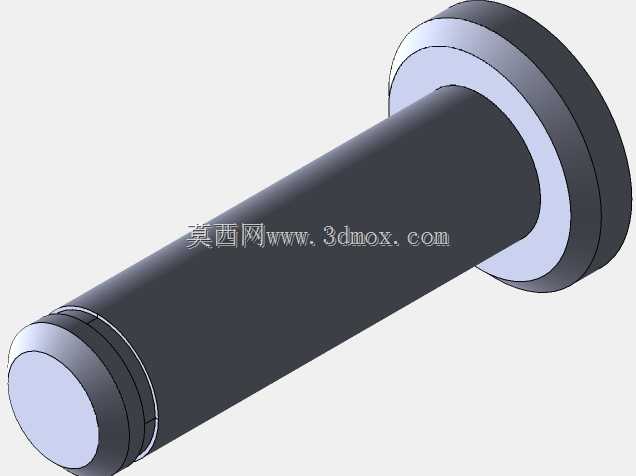

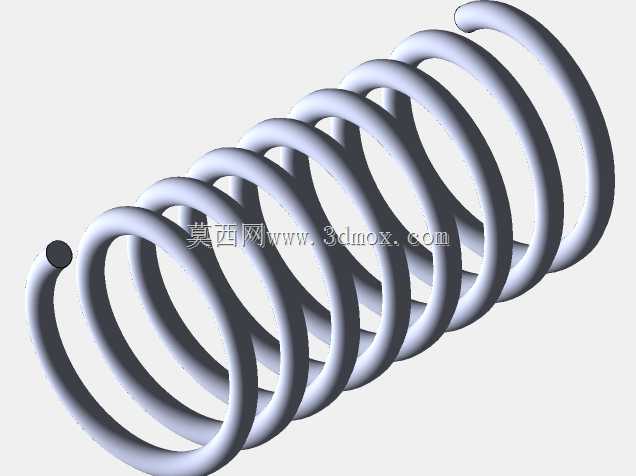

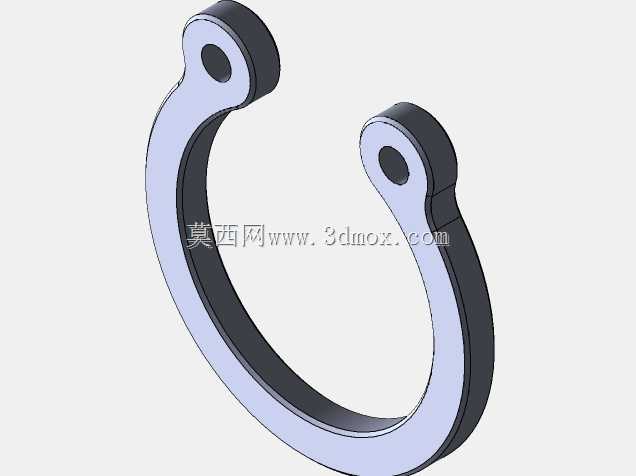

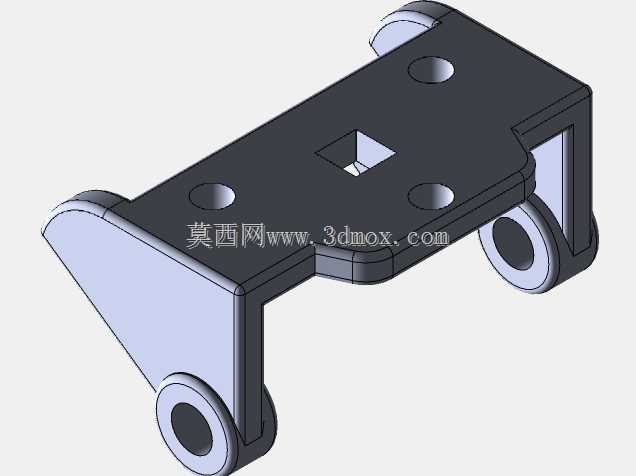

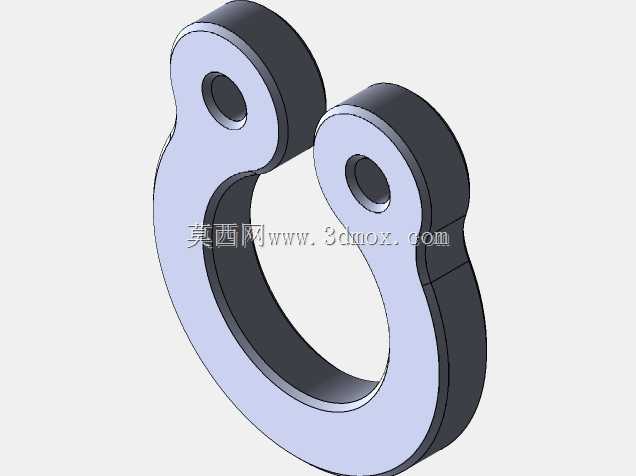

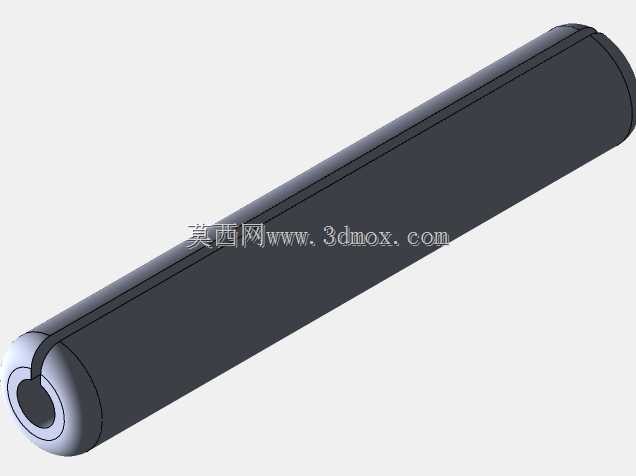

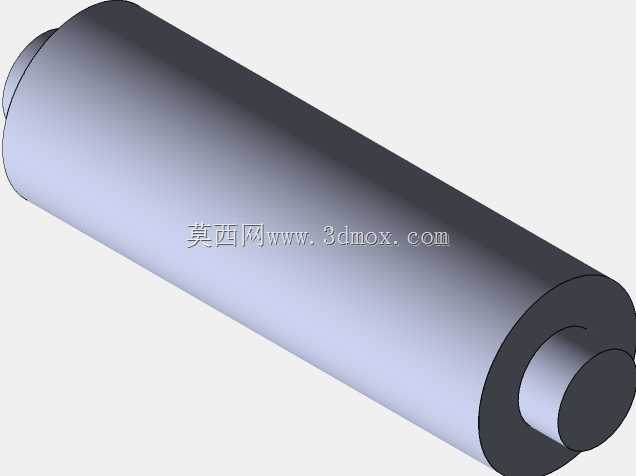

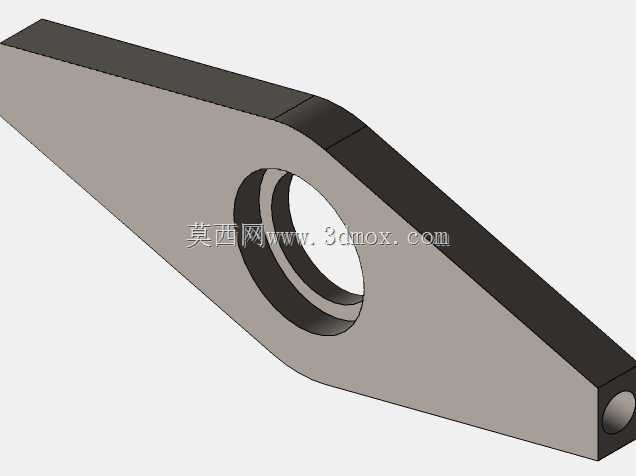

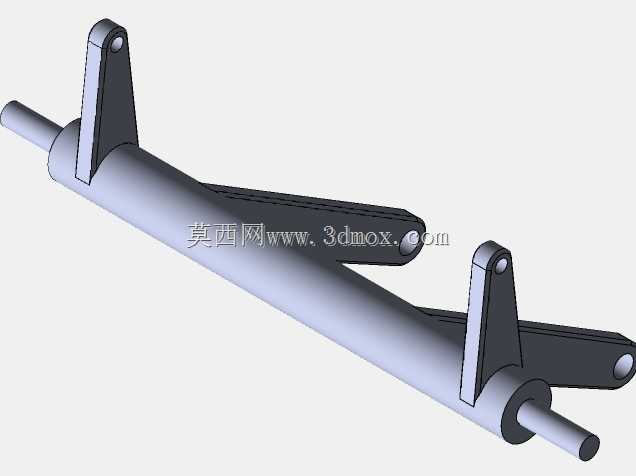

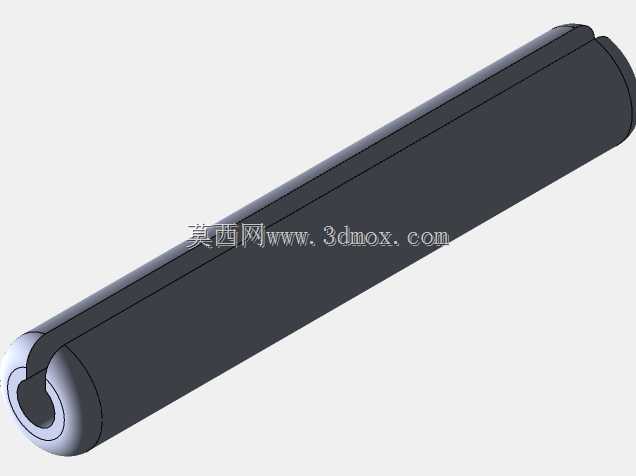

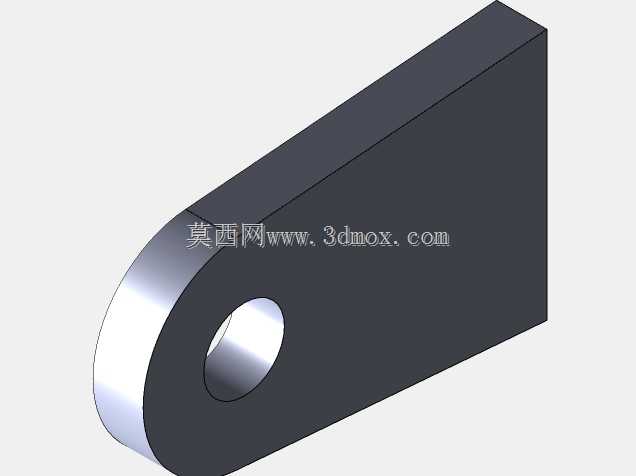

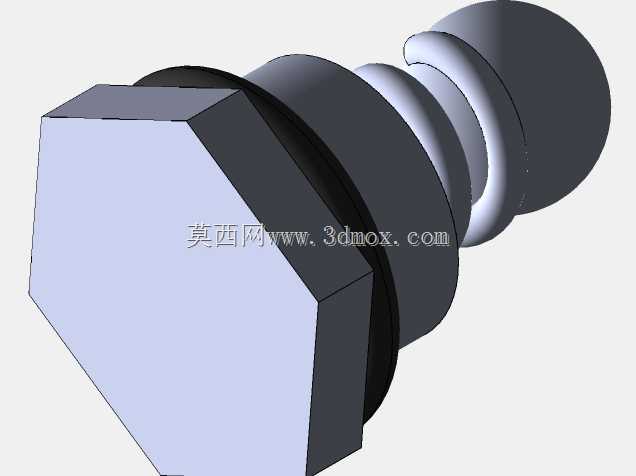

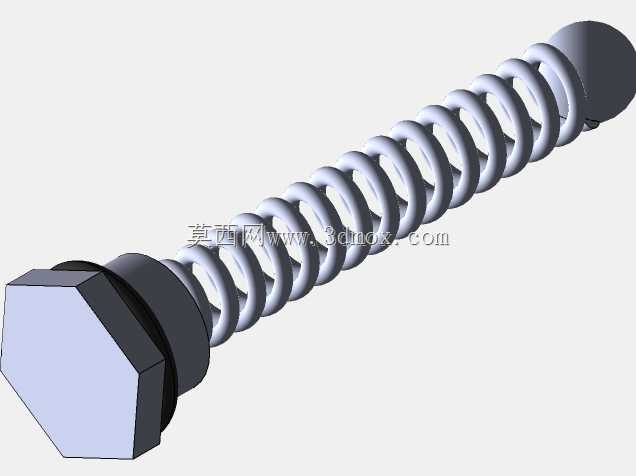

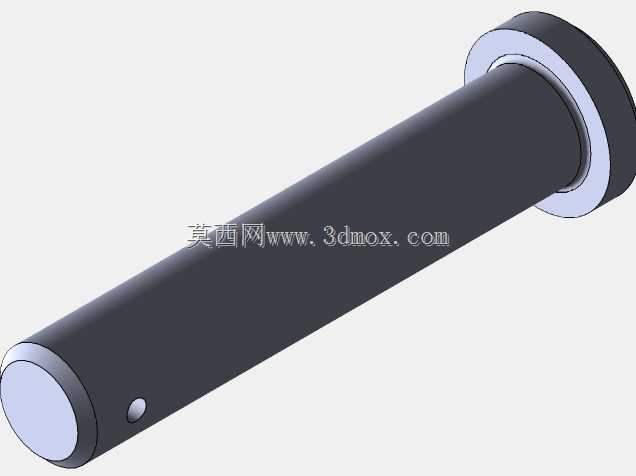

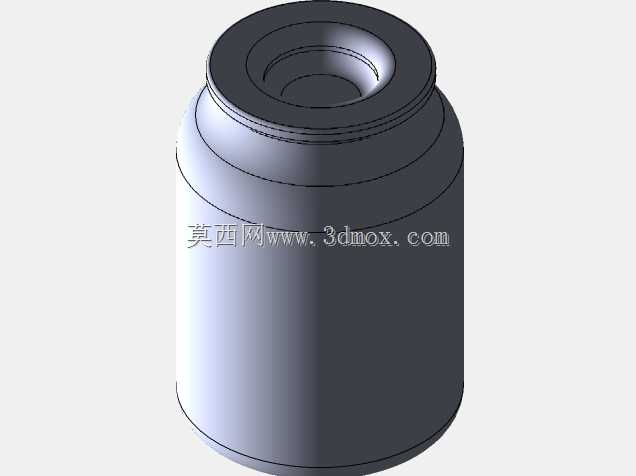

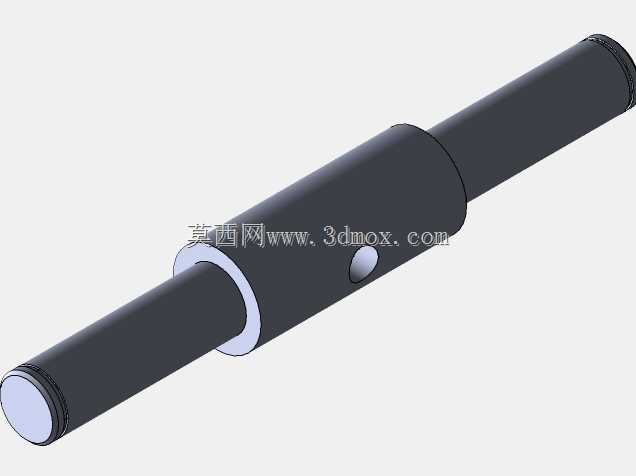

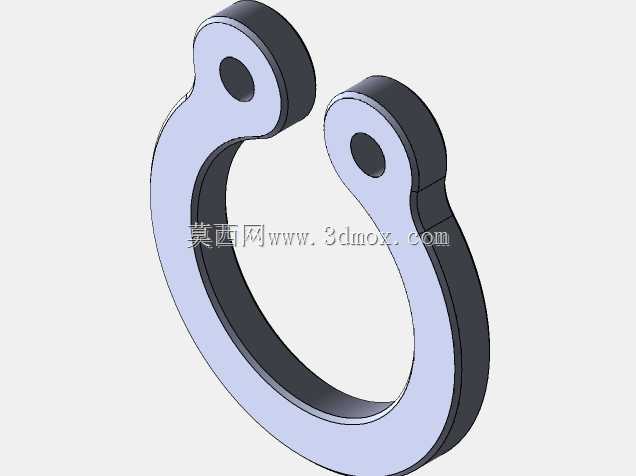

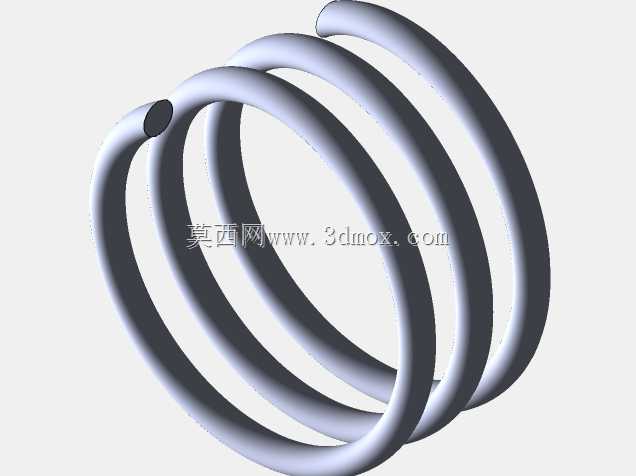

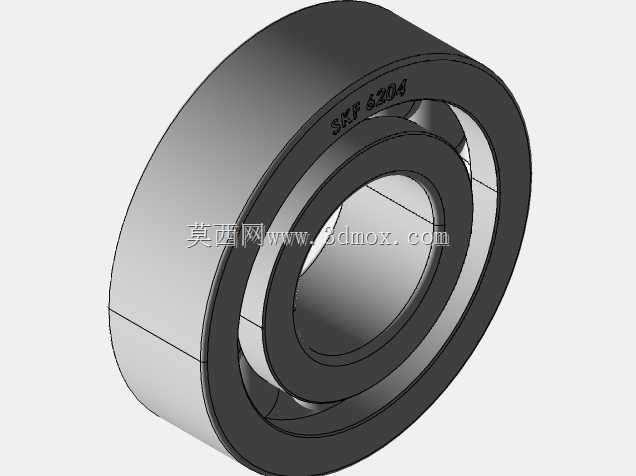

　　行走轮组四个核心模块，货叉采用箱型焊接结构，内部设置加强筋板，避免长期重载下出现下挠变形，液压单元集成在两货叉中间的连接架位置，不额外占用货叉上方空间，转向机构与前轮组联动，操作手柄下压时可带动前轮支架转向，手柄设置三个操作档位，分别对应起升、中位、下降，操作人员可通过手柄角度控制货叉下降速度，避免货物快速下落出现磕碰。行走轮采用前轮双载重轮、后轮单转向轮的布局，前轮选用聚氨酯包胶材质，既保证承载能力，又能减少对环氧地坪、水磨石地面的磨损，后轮搭配推力轴承，转向时阻力更小，长时间操作不易产生疲劳。建模过程中对各组件的装配间隙做了预留，货叉与连接架的铰接位置设置了耐磨衬套的安装位，液压单元与安装座的连接孔位做了公差匹配，

　　可直接用于指导实际生产的零件加工与装配，也可作为物流设备选型阶段的结构参考，帮助设计人员快速了解手动托盘车的内部构造与受力传递路径，在做厂区物流规划时，可直接导入场景模型中模拟通道通行、托盘取放的操作空间，提前验证布局合理性。
