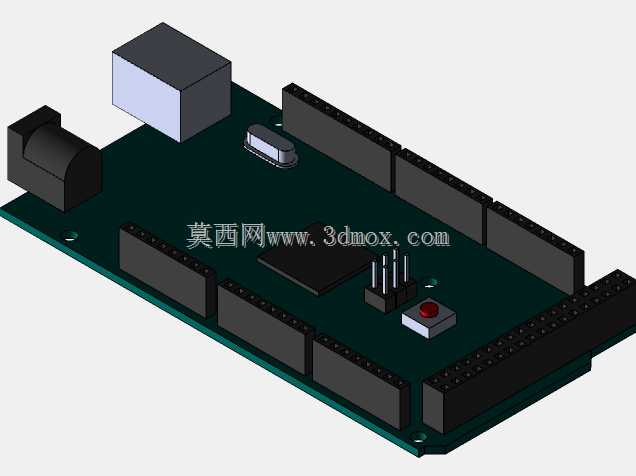

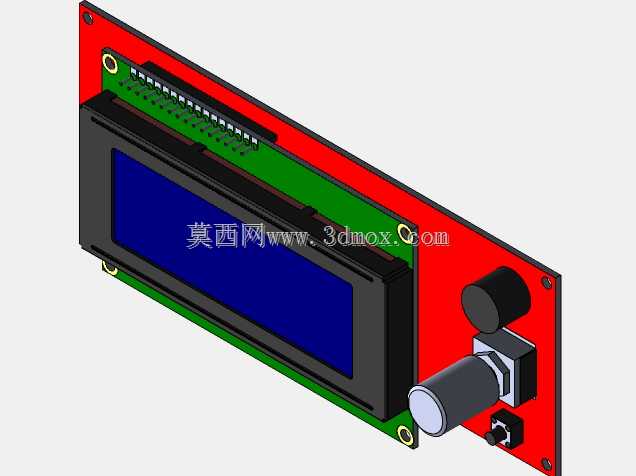

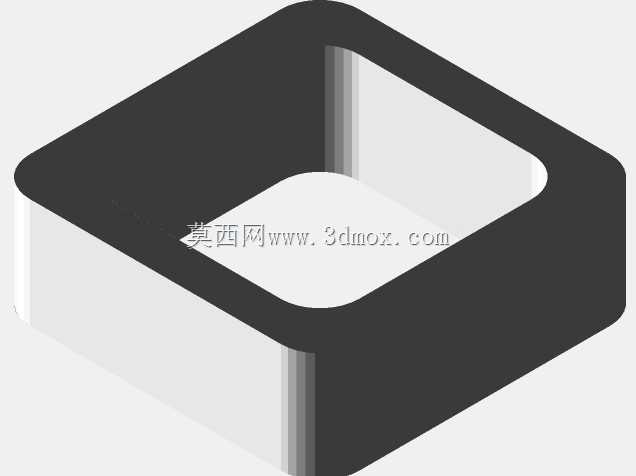

桌面级FDM熔融沉积成型3D打印机结构设计

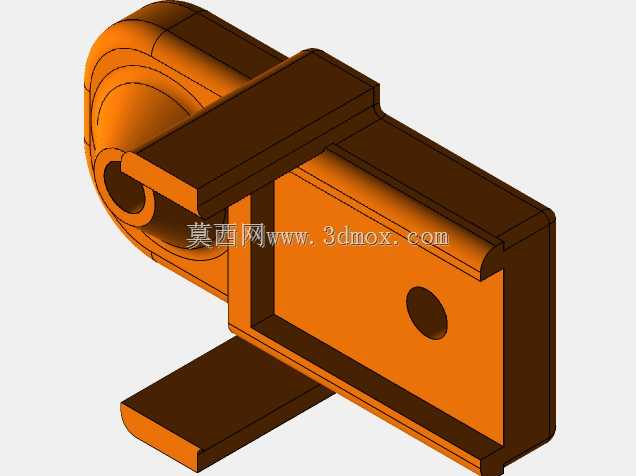

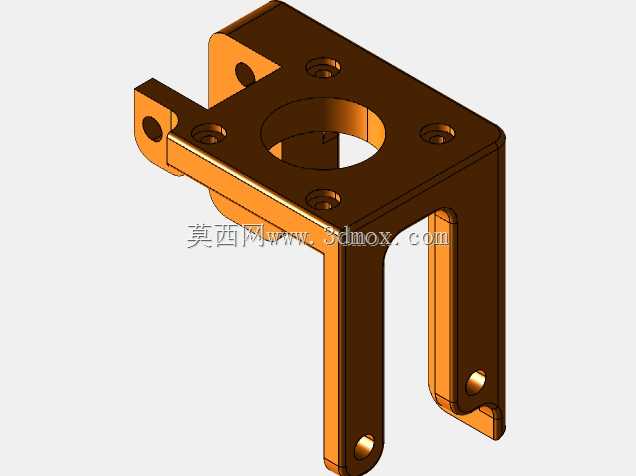

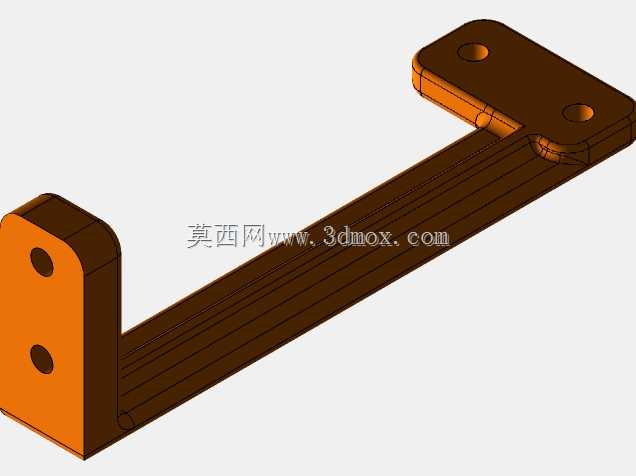

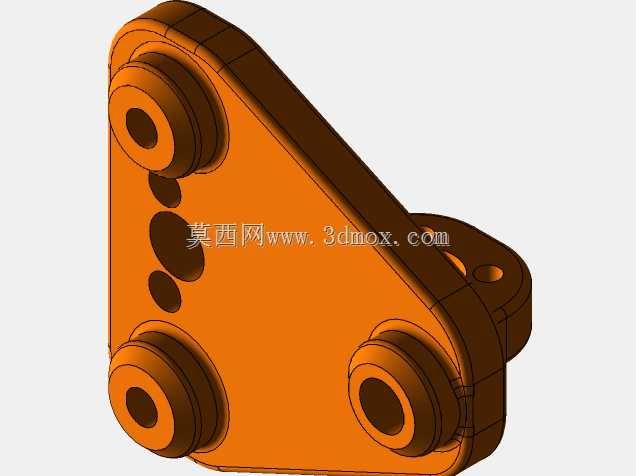

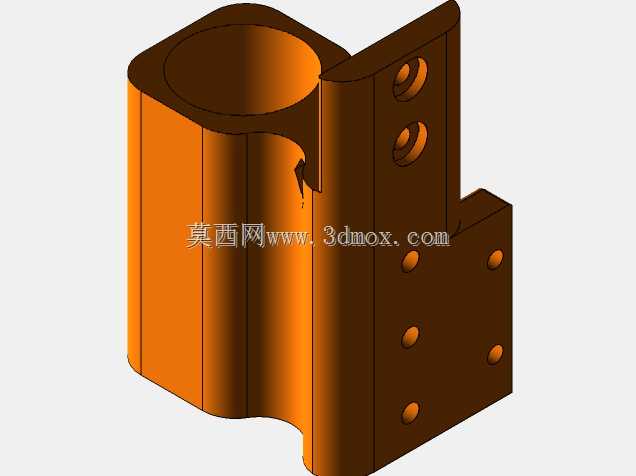

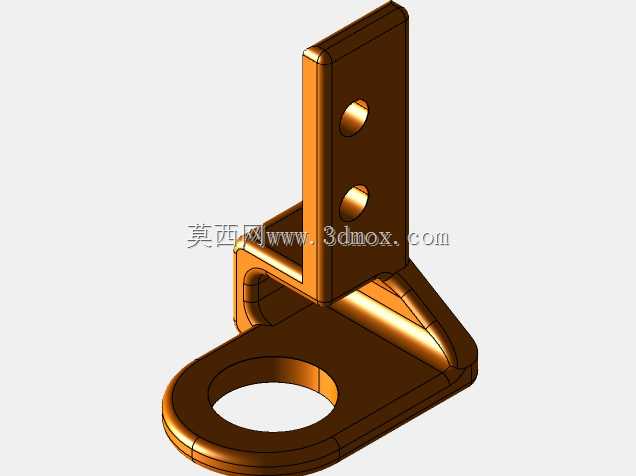

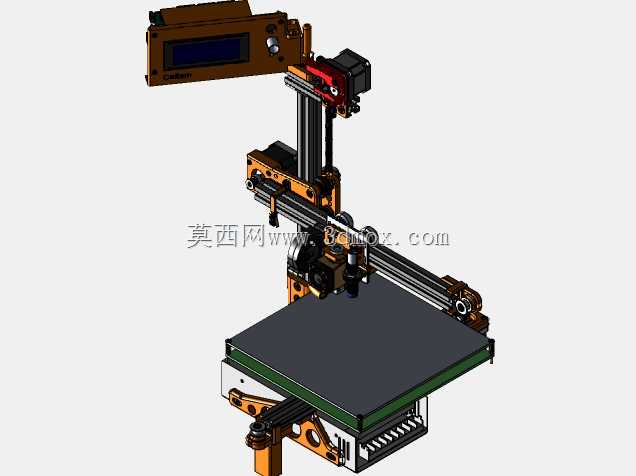

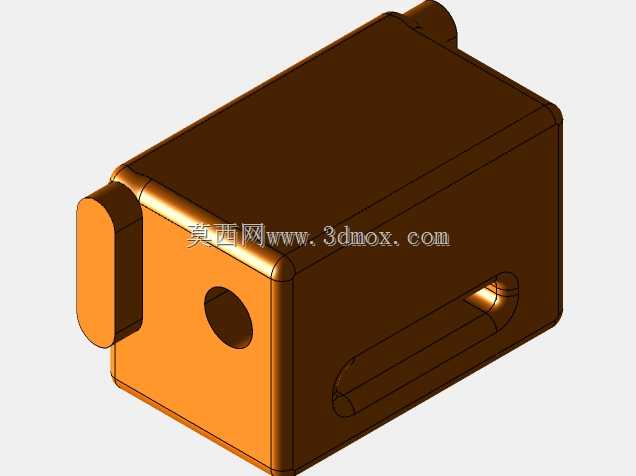

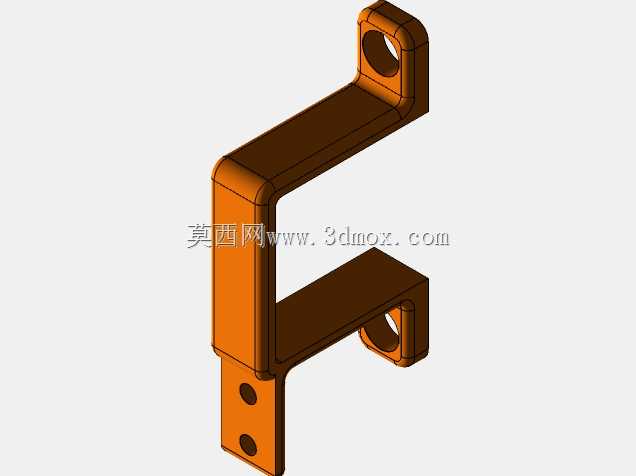

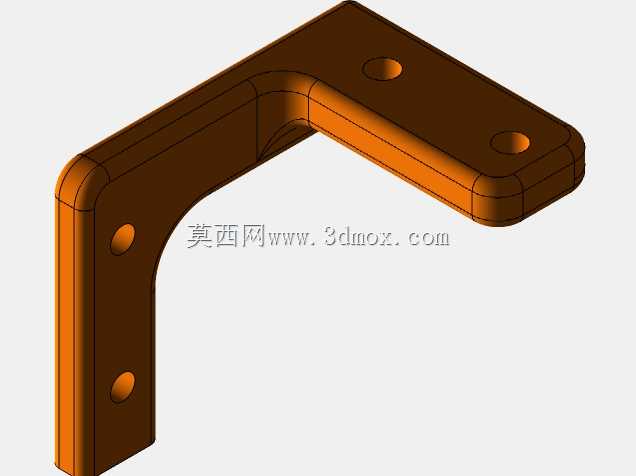

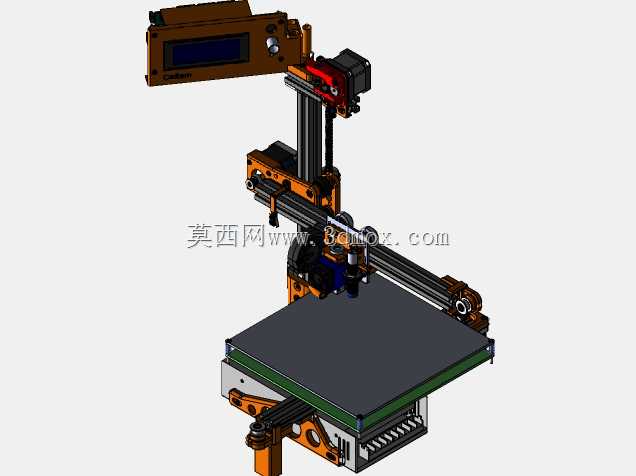

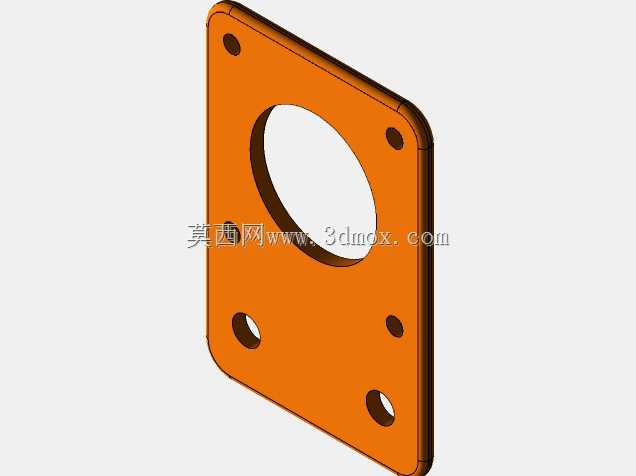

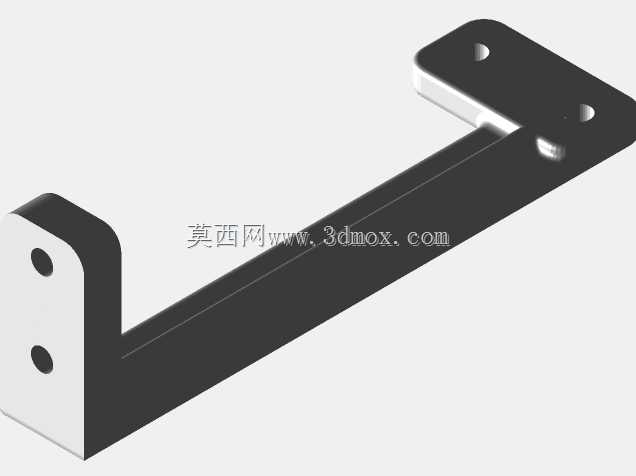

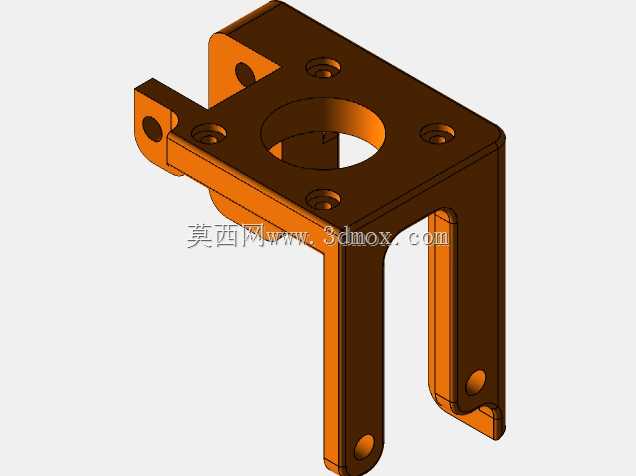

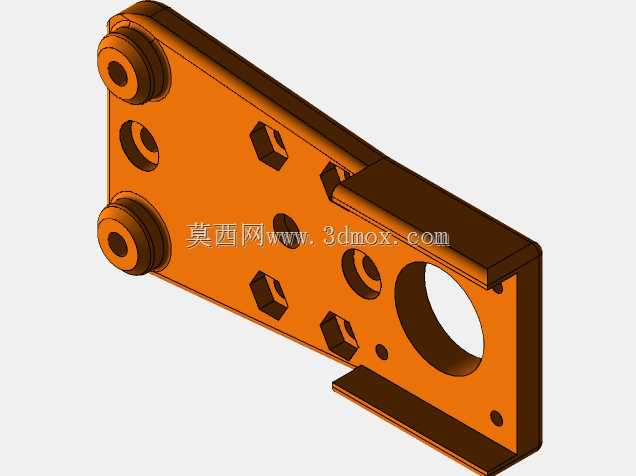

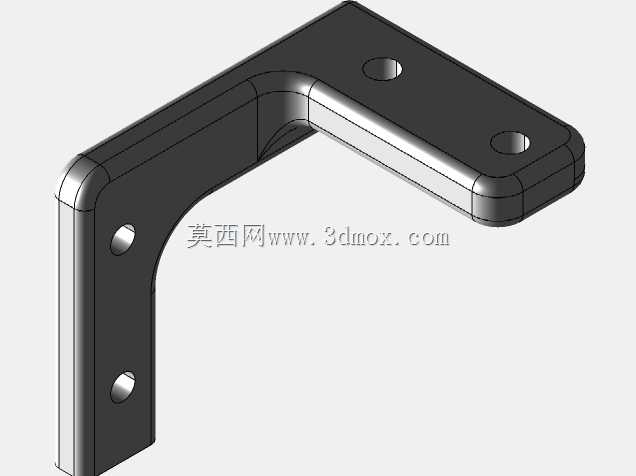

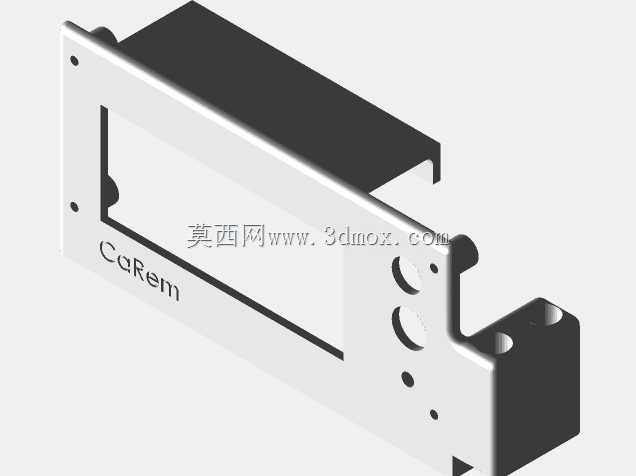

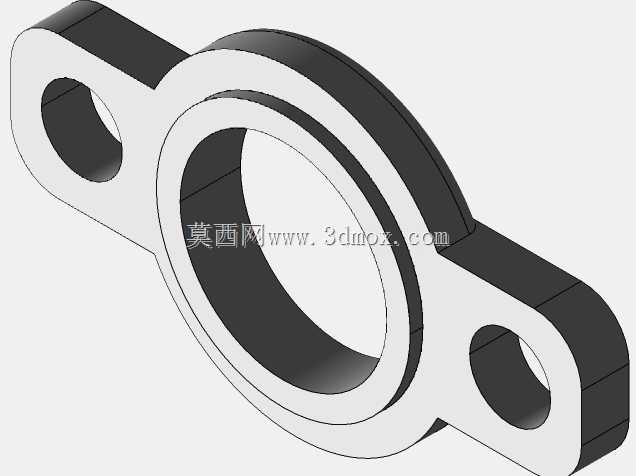

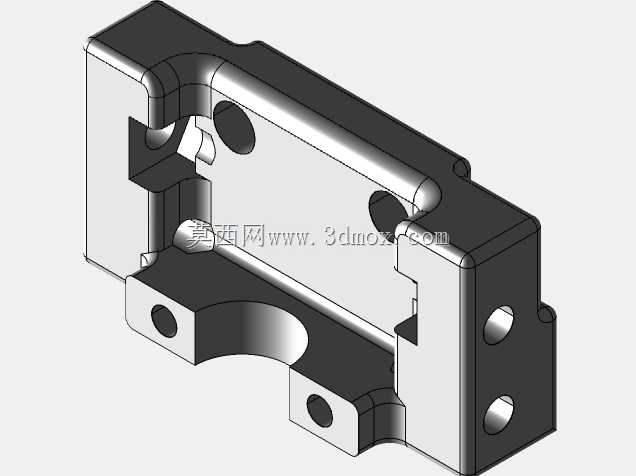

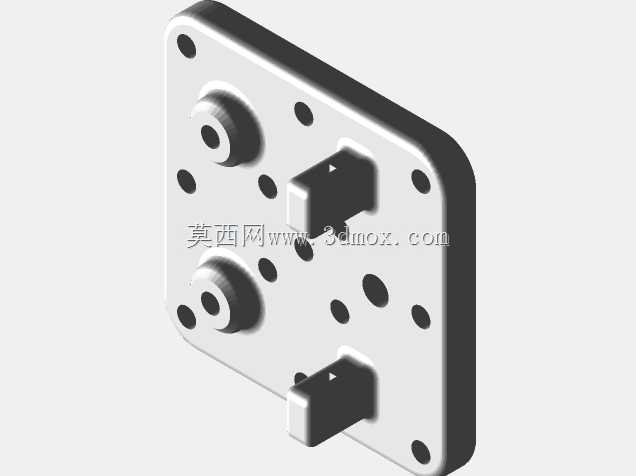

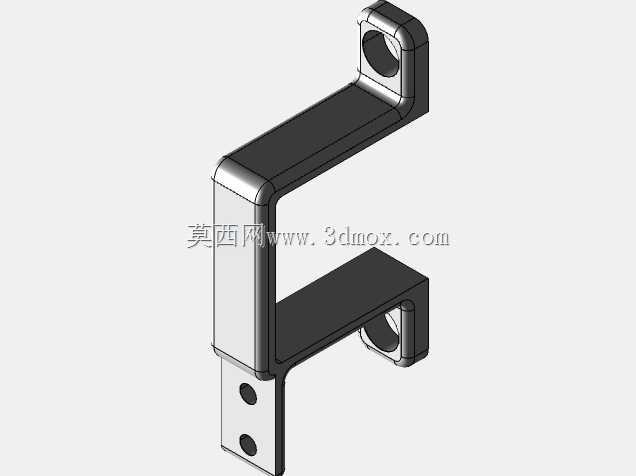

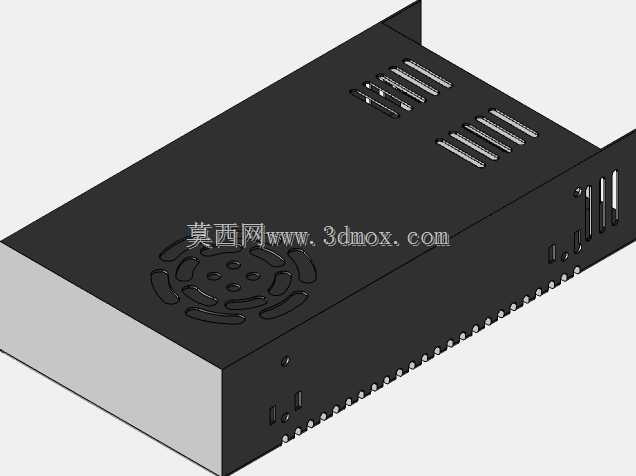

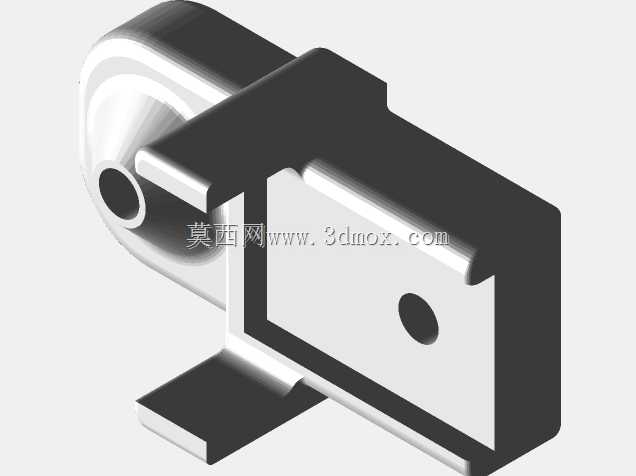

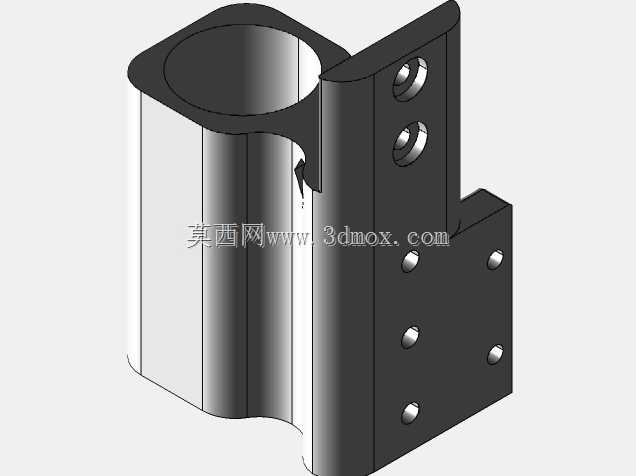

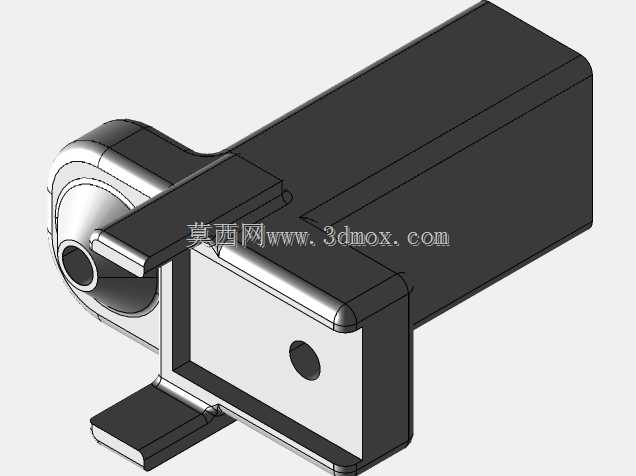

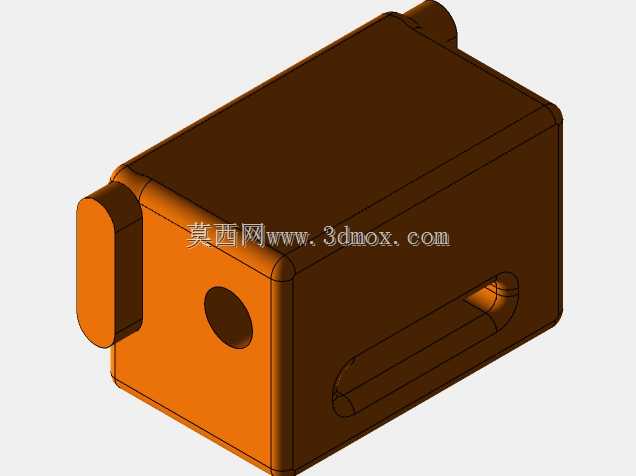

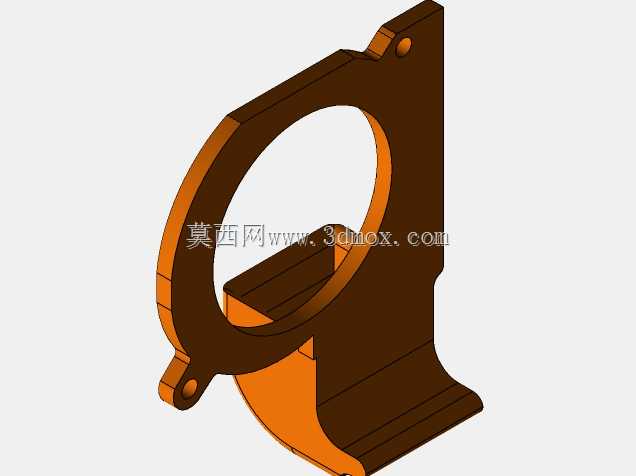

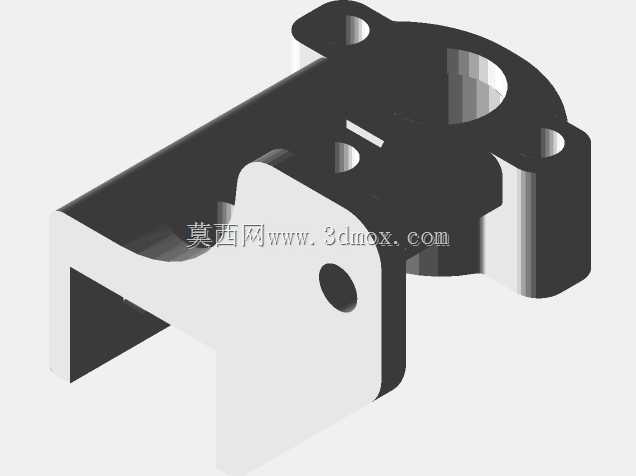

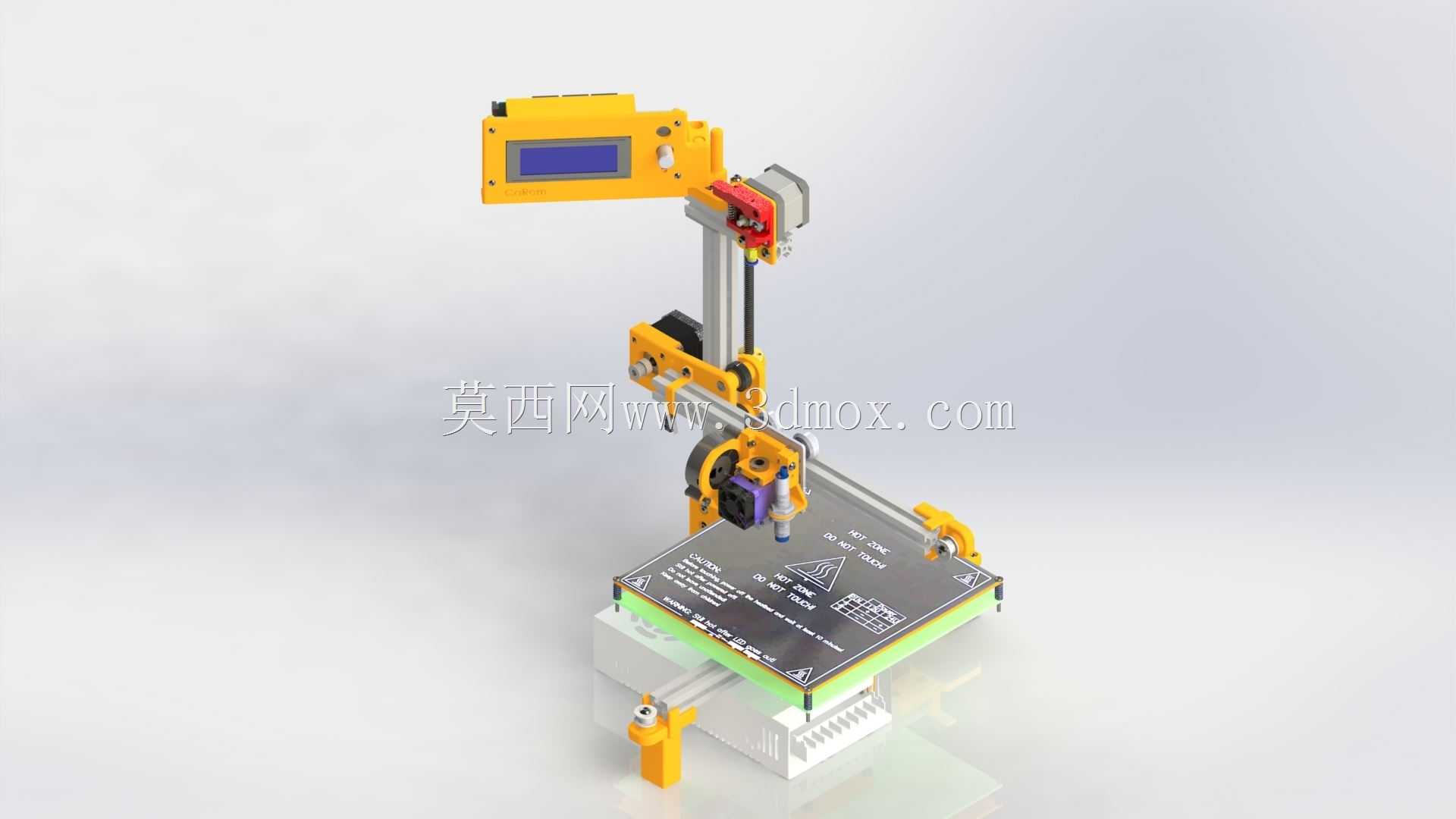

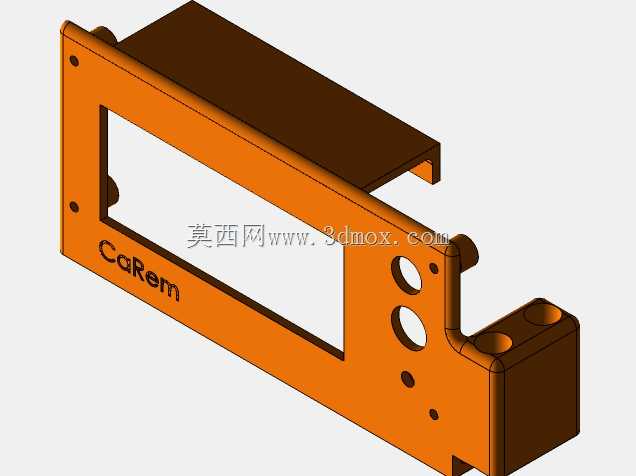

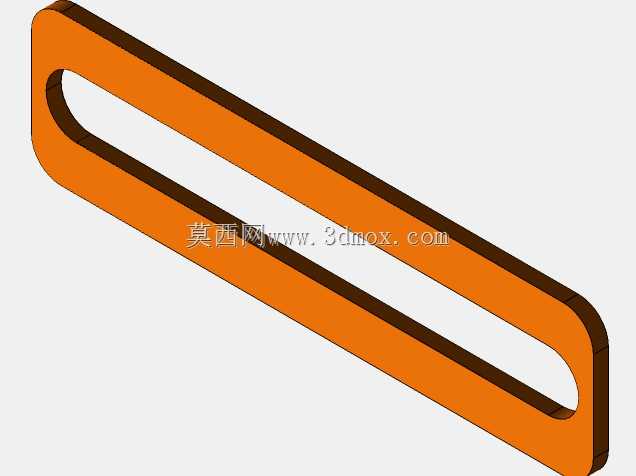

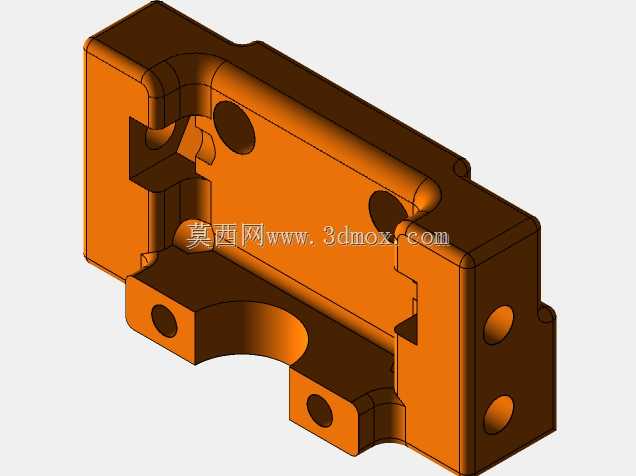

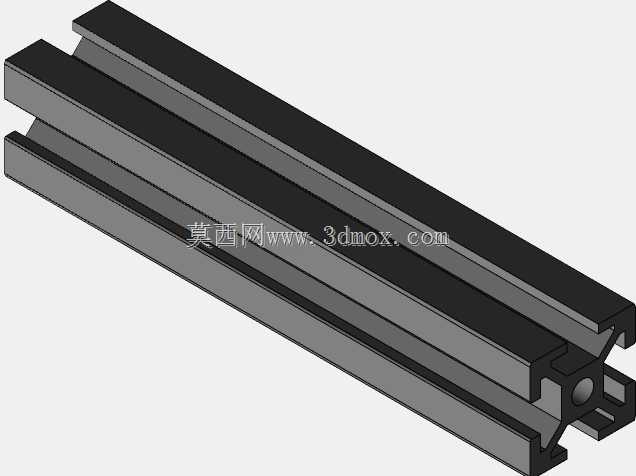

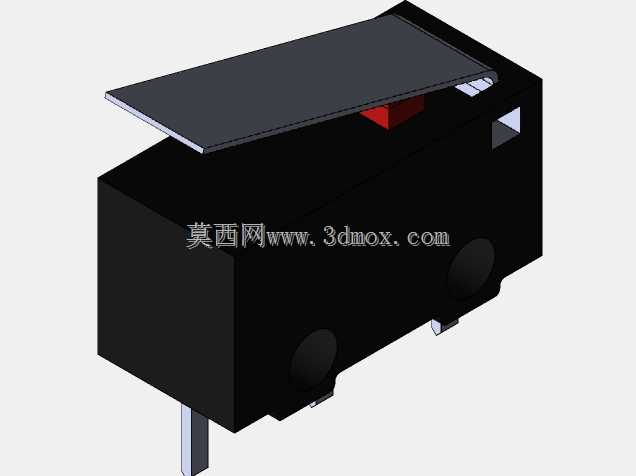

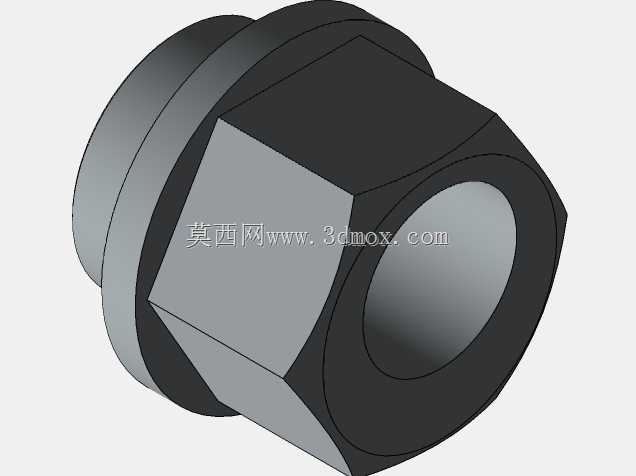

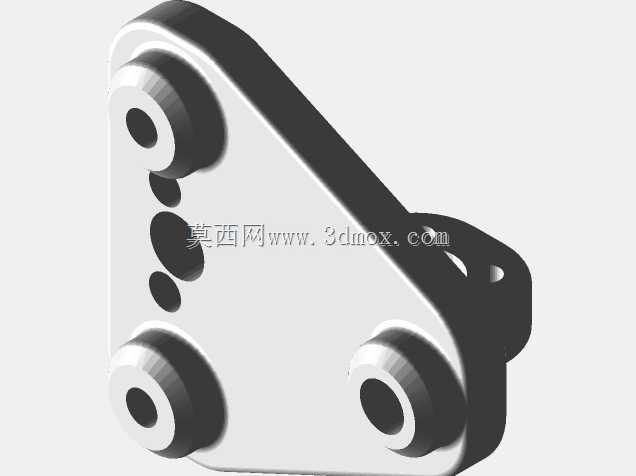

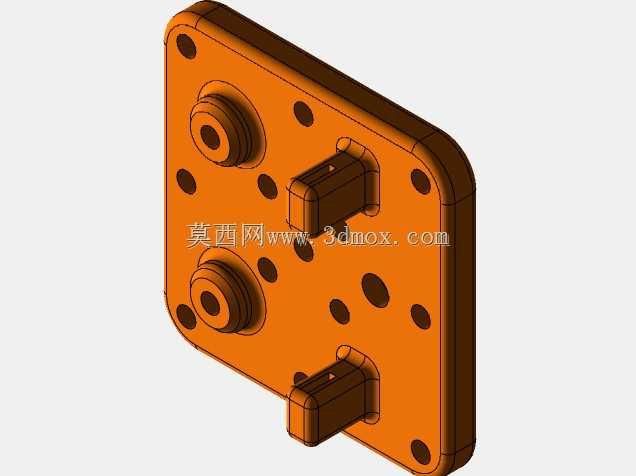

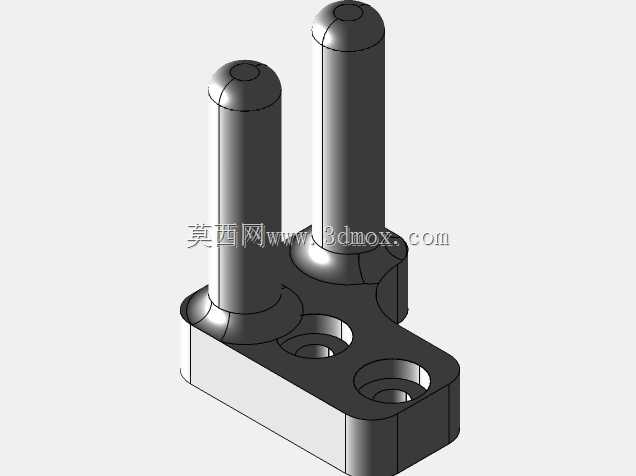

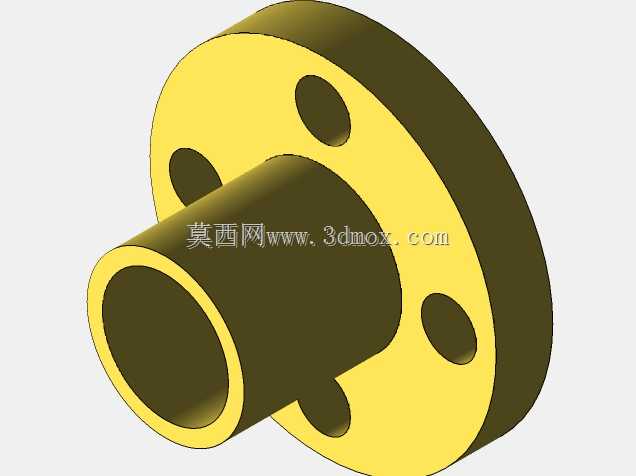

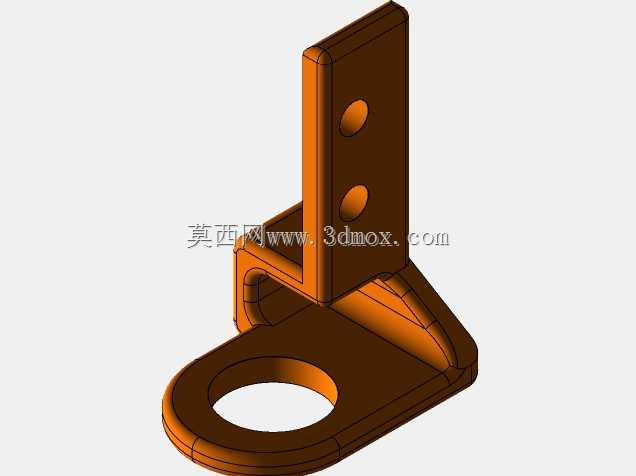

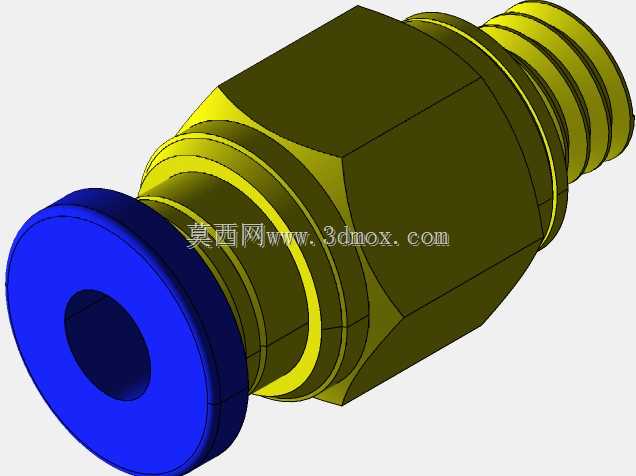

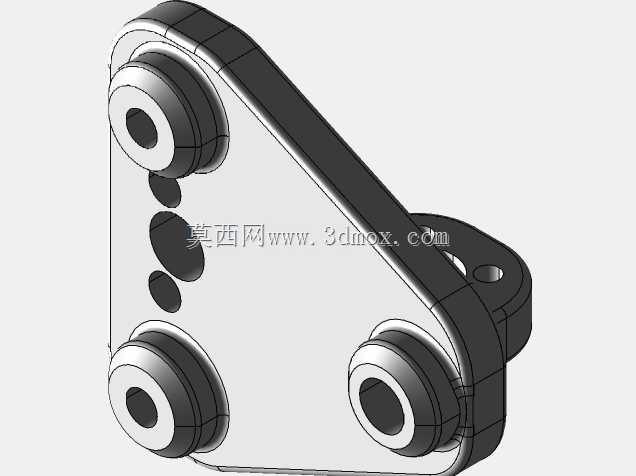

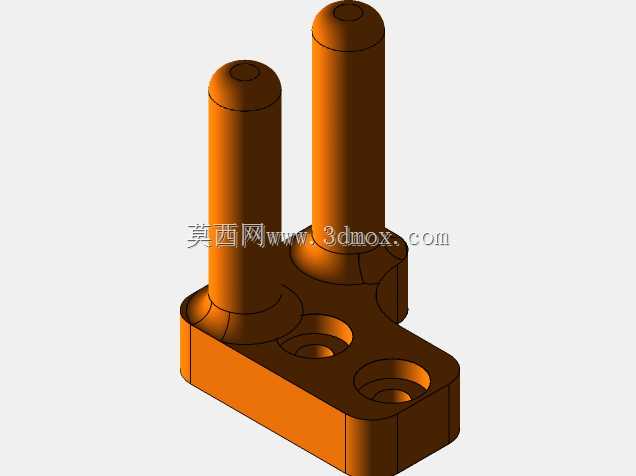

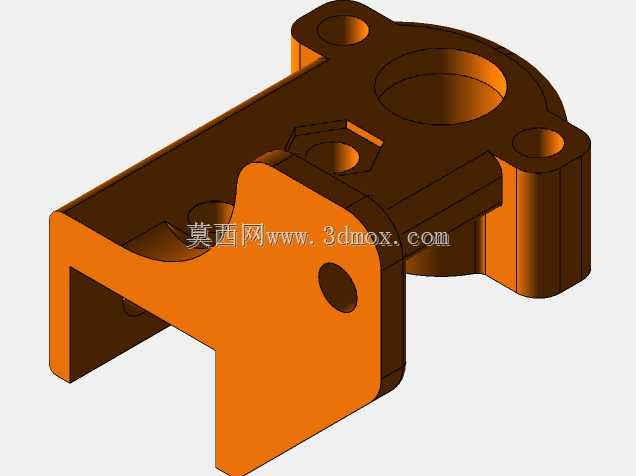

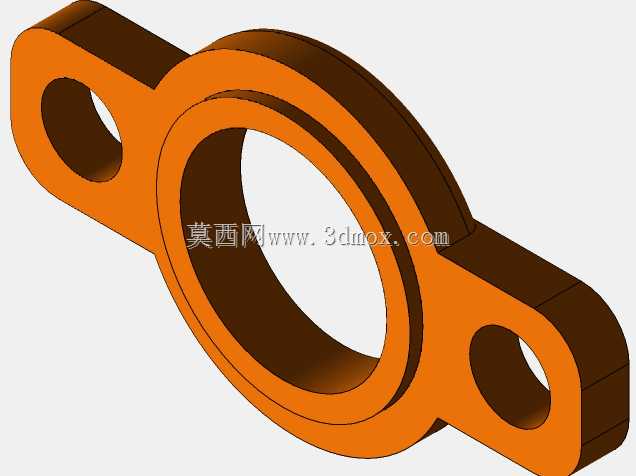

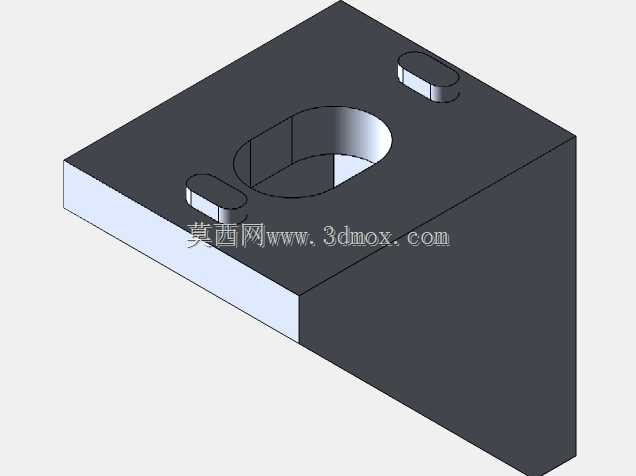

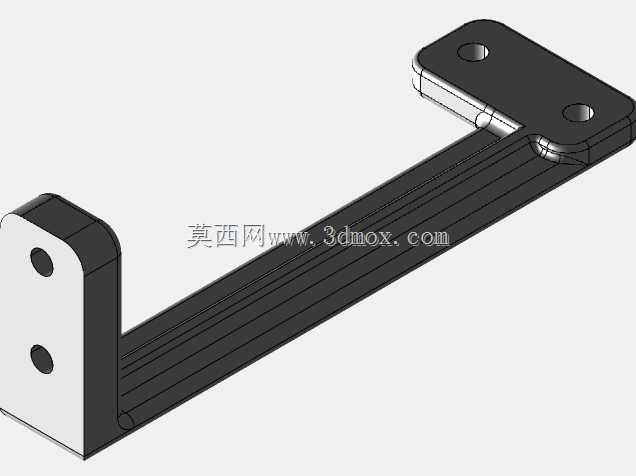

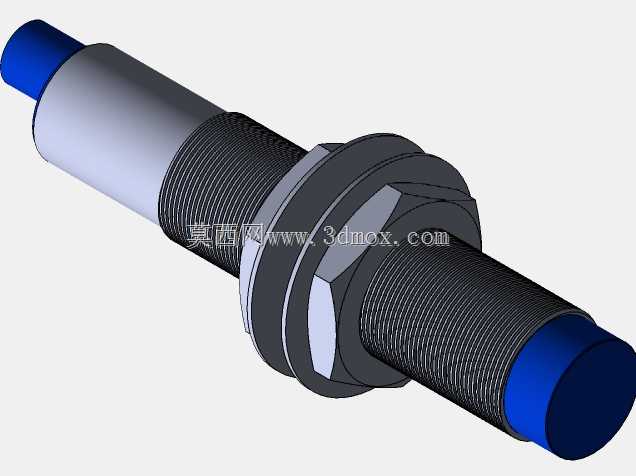

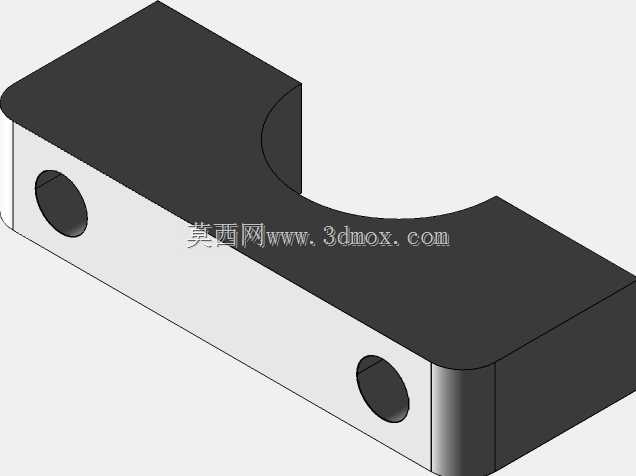

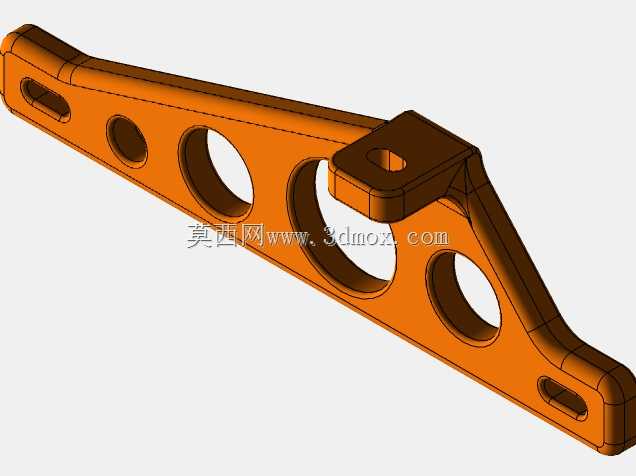

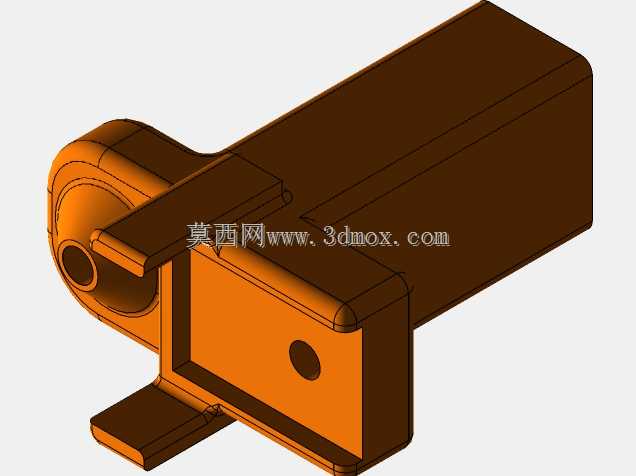

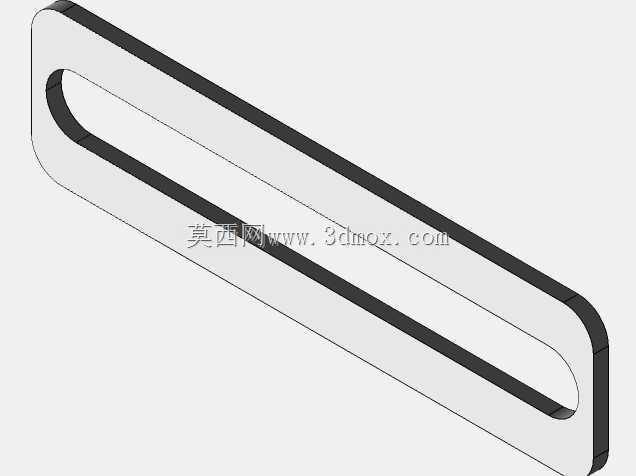

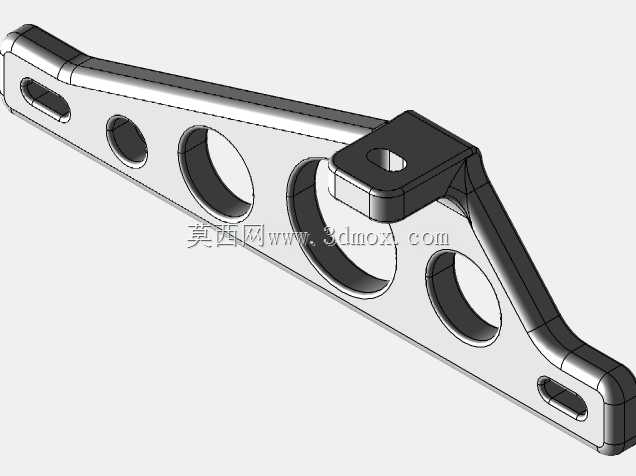

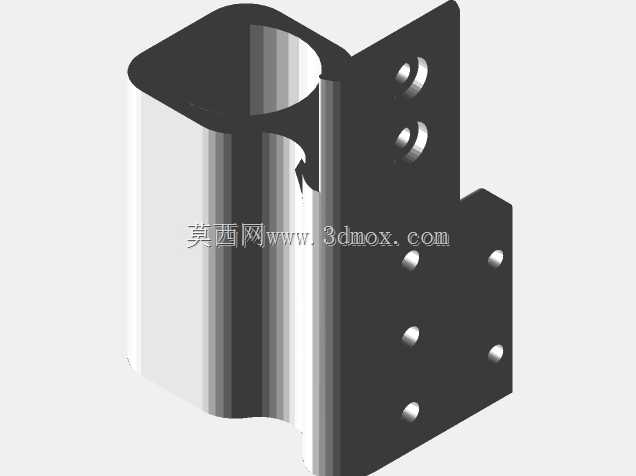

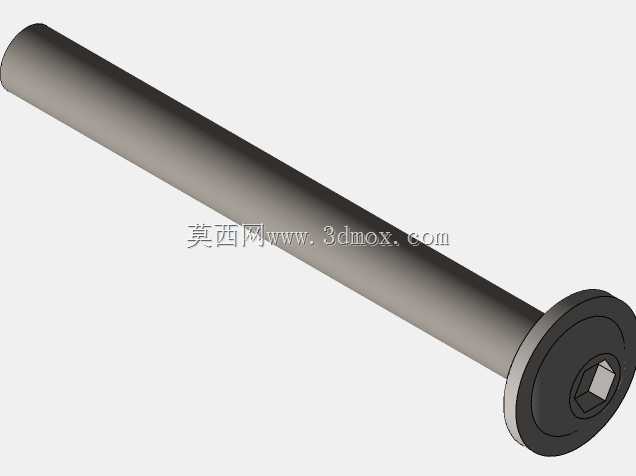

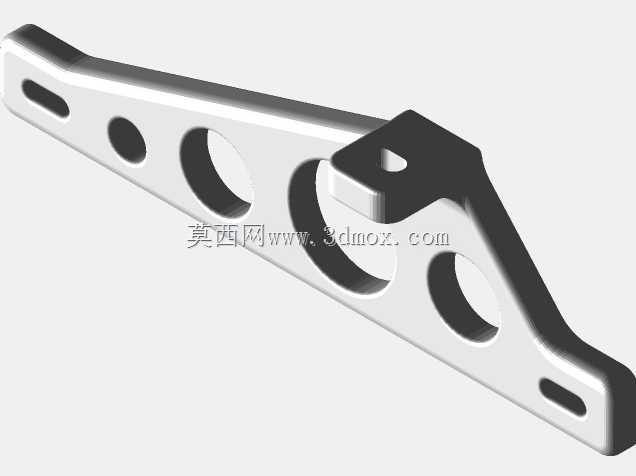

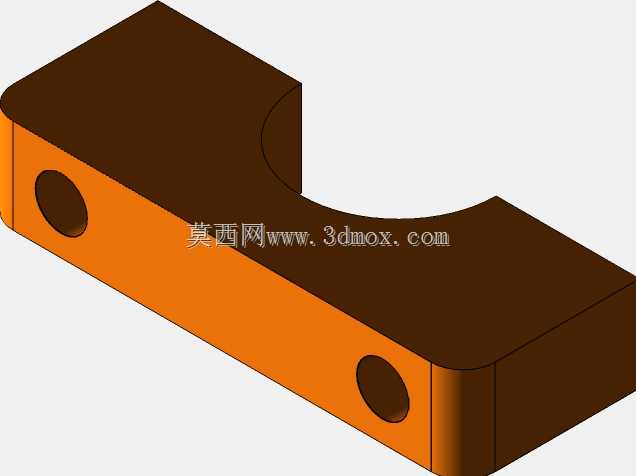

　　这款桌面级增材制造设备的结构设计，核心围绕小批量定制零件加工、创客原型验证、教学实训场景的实际使用需求展开，整体机架采用钣金弯折成型的一体式框架，外露的橙色安装支架承担了X轴龙门组件、Y轴运动平台的定位基准功能，支架上预留的多组安装孔位，分别对应直线导轨锁紧、步进电机固定、传动轮张紧、限位开关安装的装配需求，孔位公差按照IT7级精度设计，可保证装配后运动组件的平行度与垂直度偏差控制在0.05mm以内，避免运动过程中出现卡顿、错位问题。设备整体外形尺寸控制在375x365x490mm，可直接放置在常规工作台面使用，无需额外预留过大的安装空间，有效成型工作空间为200x200x165mm，可覆盖绝大多数教学实训零件、创客创意原型、

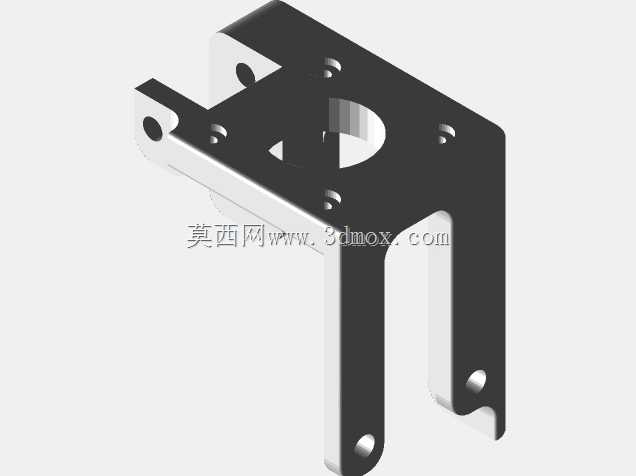

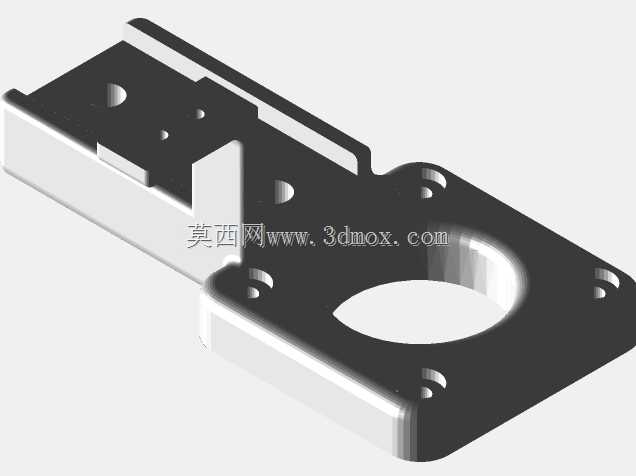

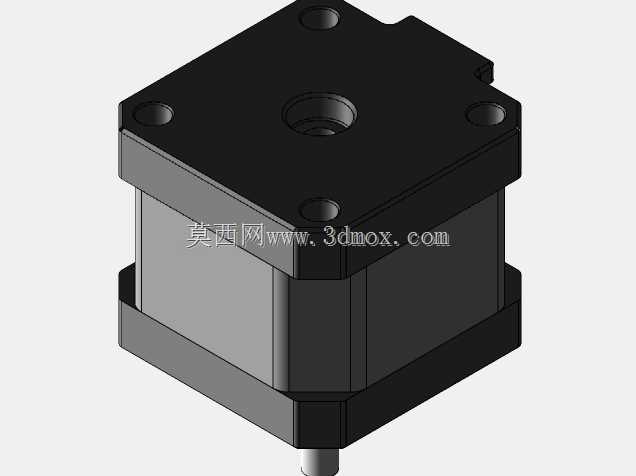

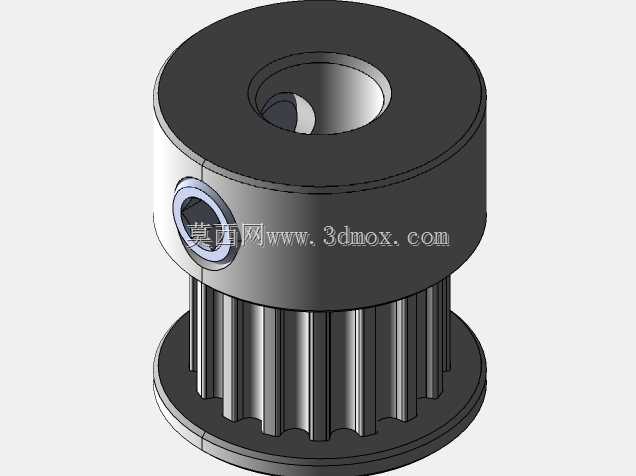

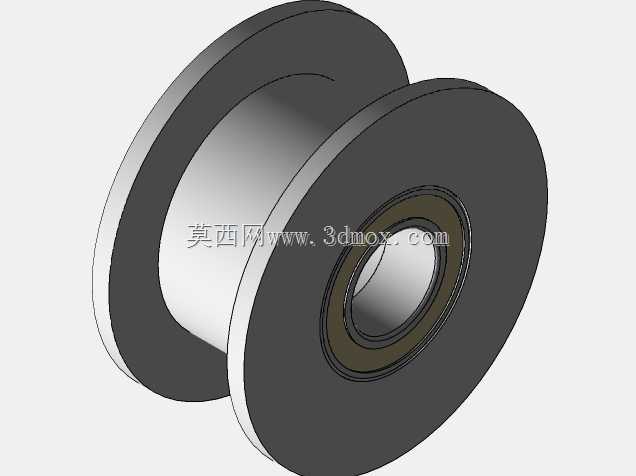

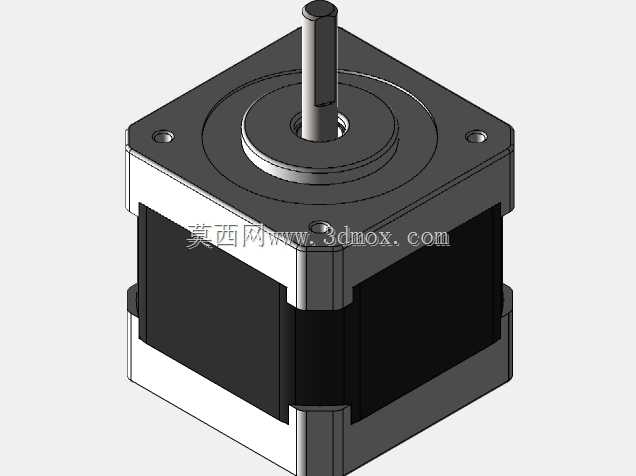

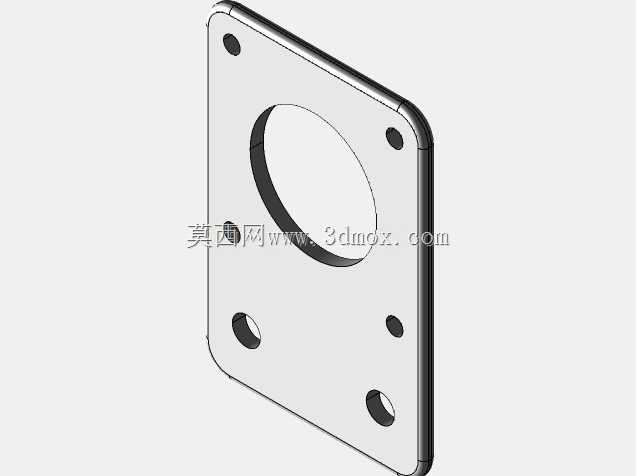

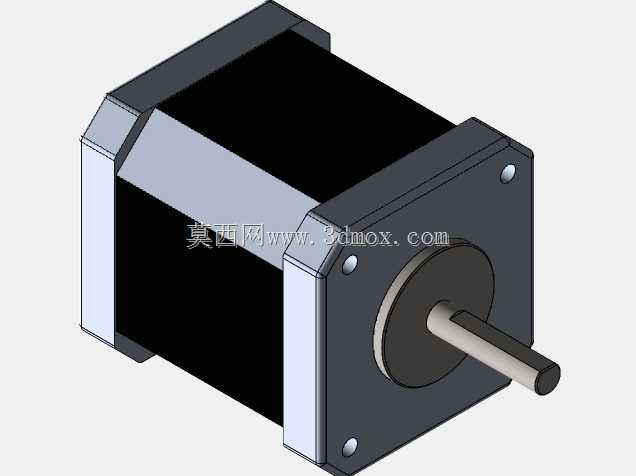

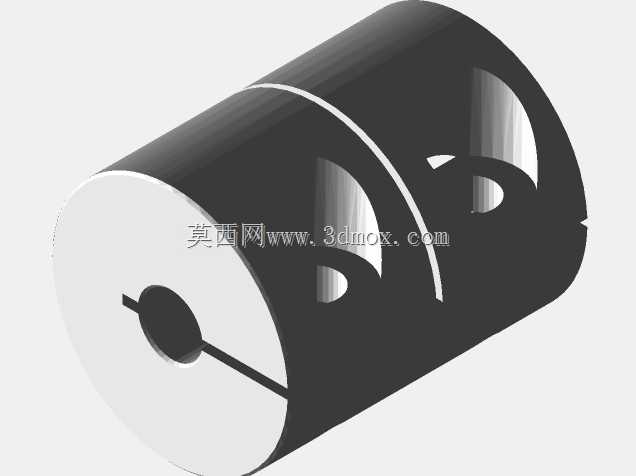

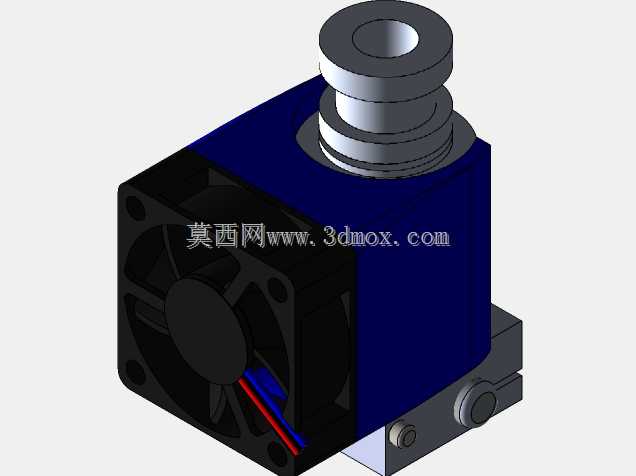

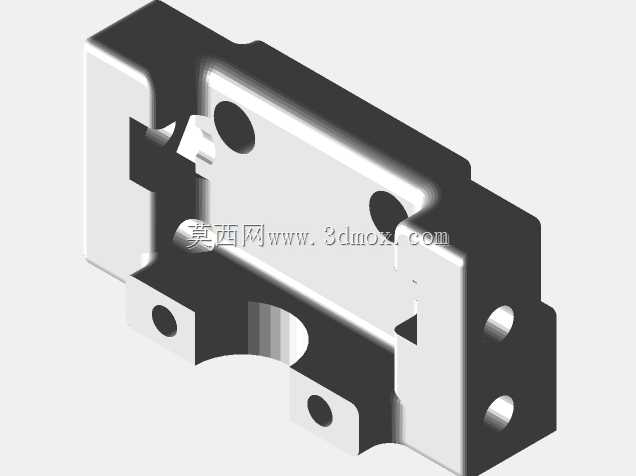

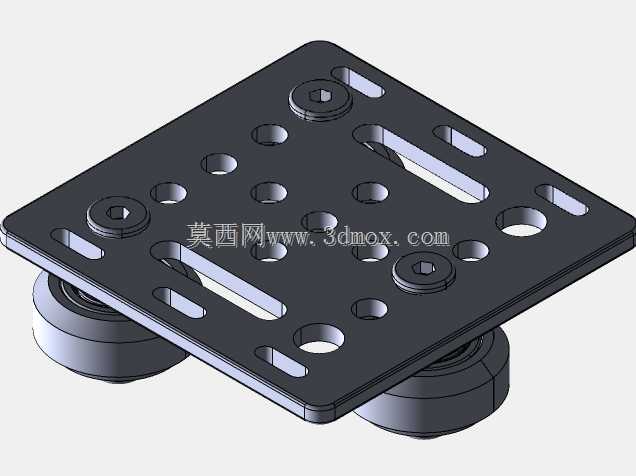

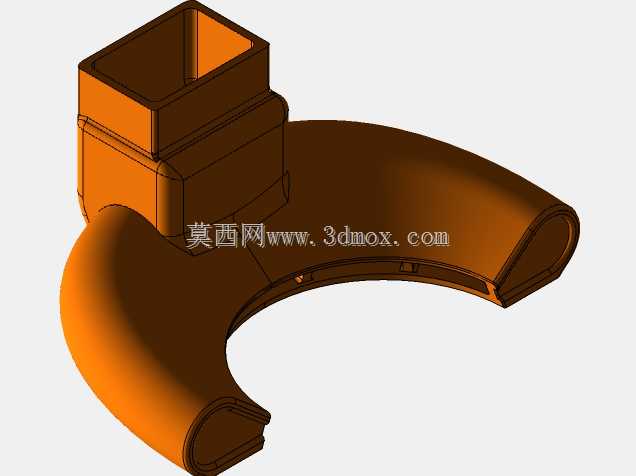

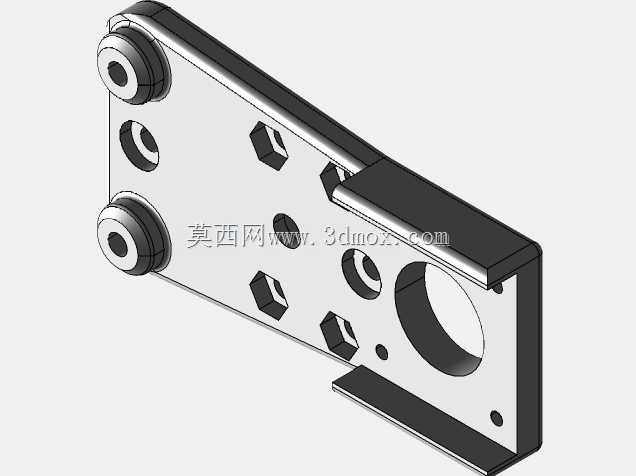

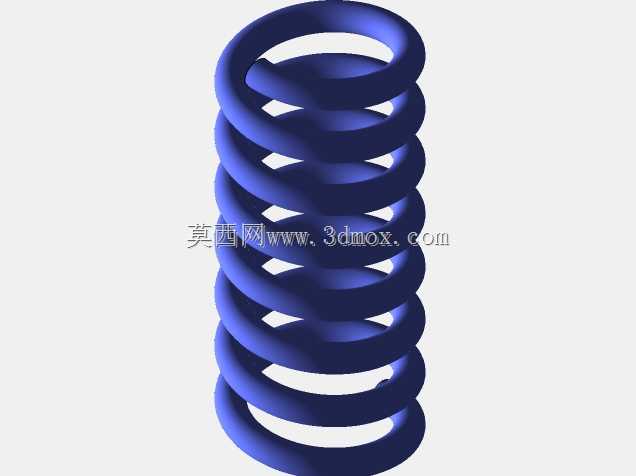

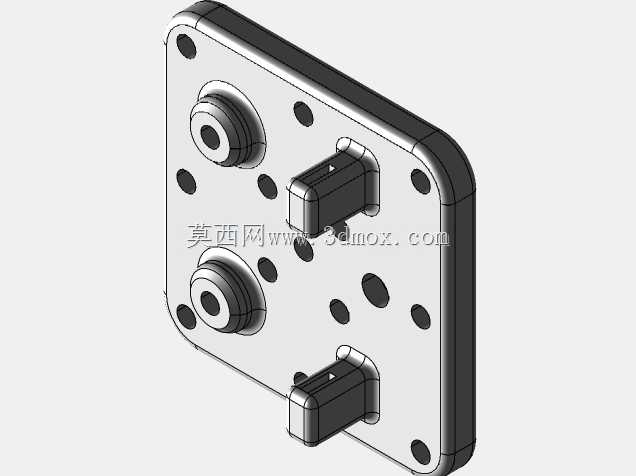

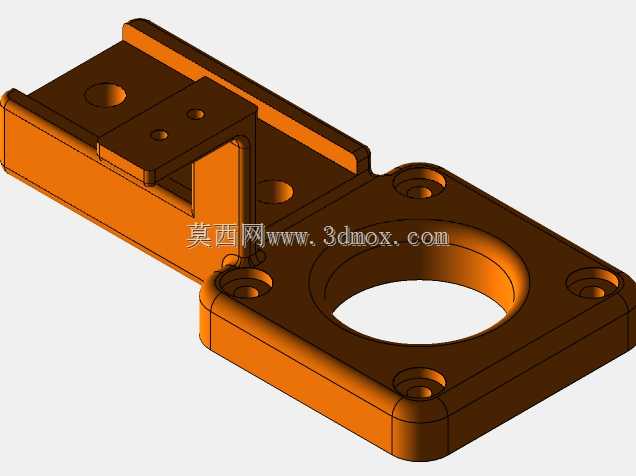

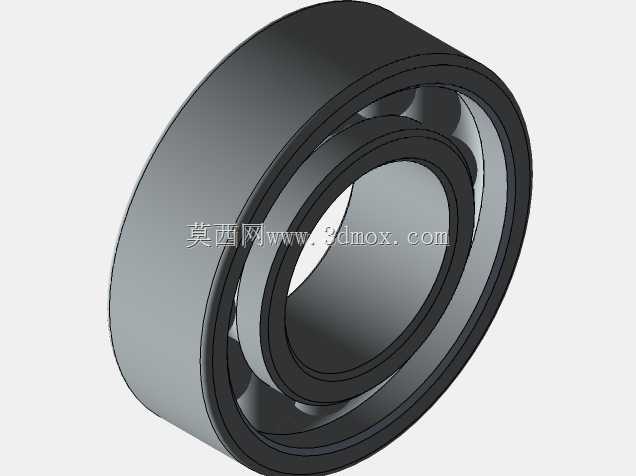

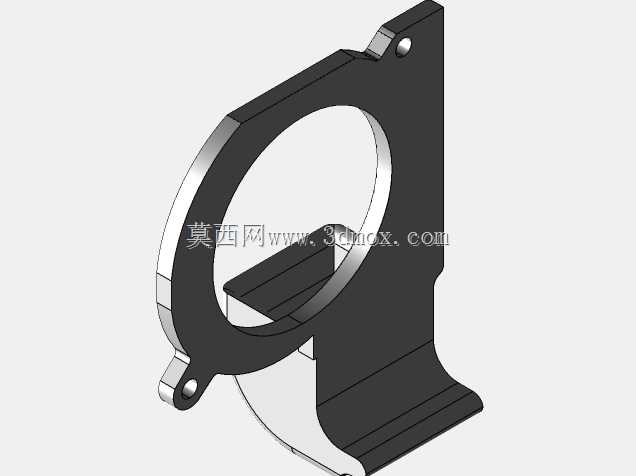

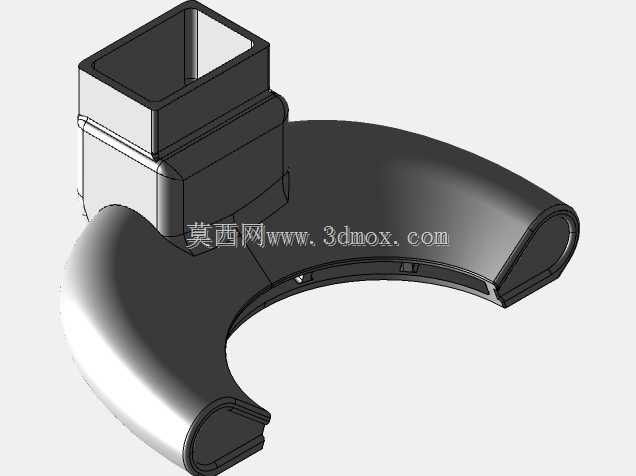

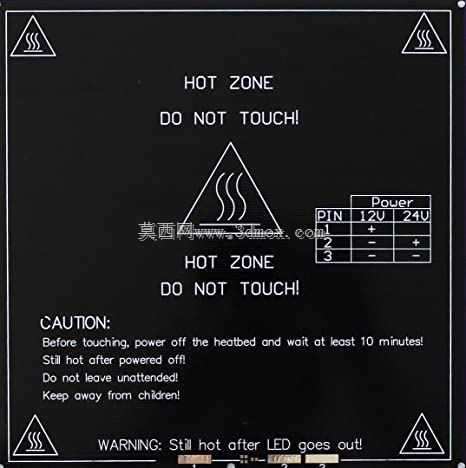

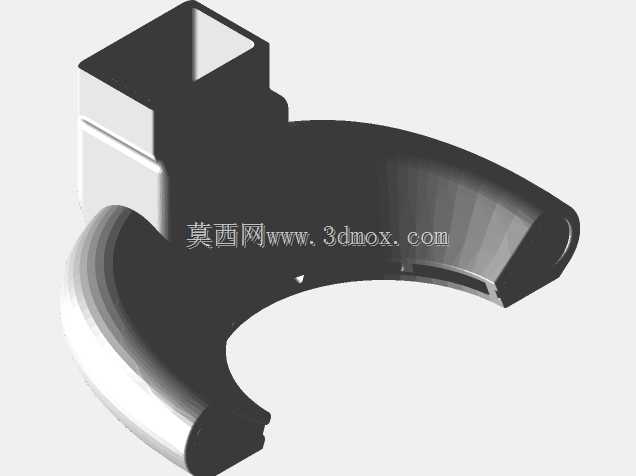

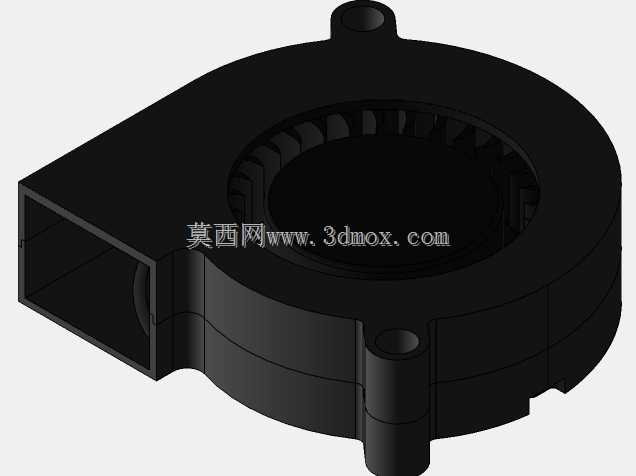

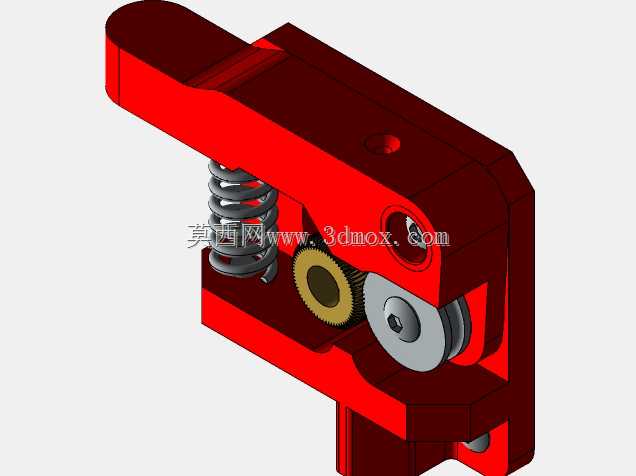

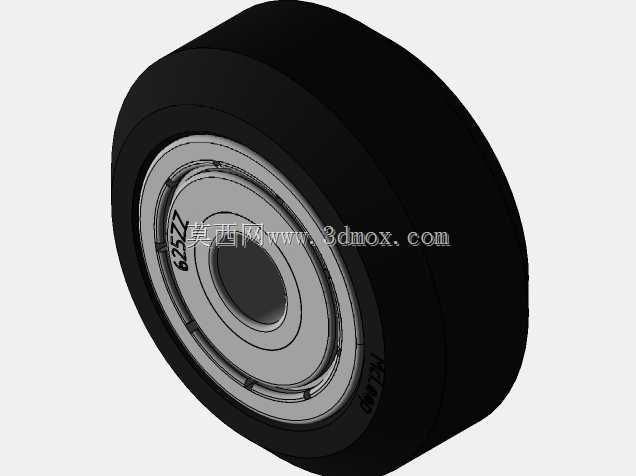

　　小型工装夹具的加工尺寸需求，不会出现成型空间冗余带来的设备体积浪费、刚性下降问题。传动系统设计上，X轴龙门组件采用单台Nema17规格步进电机直接驱动，配合同步带传动带动挤出头组件沿X向做直线运动，电机安装尺寸匹配42x42x40mm的标准安装法兰，可直接替换同规格不同扭矩的步进电机，适配不同打印速度、不同负载的使用需求；Y轴工作台采用GT21规格皮带传动结构，同样搭配Nema17步进电机驱动，工作台面预留了打印平台调平组件的安装位，可通过多点调平结构补偿平台平面度偏差，保证首层打印的附着效果。机架侧边的C型开口结构，是为了方便打印过程中观察成型状态、清理打印废料、更换打印耗材而设计，开口边缘做了弯折翻边处理，

　　既提升了钣金机架的整体刚性，避免高速运动过程中出现机架共振影响打印精度，也可避免锋利的钣金边缘划伤操作人员。从结构设计逻辑来看，这款设备优先平衡了加工成本、装配难度、使用精度三者的关系，所有钣金件均采用常规冷板弯折工艺加工，无需复杂的五轴铣削、铸造工序，零部件通用化率高，后期维护更换配件的成本较低；运动组件的排布尽量缩短了传动链长度，减少了传动间隙带来的精度损失，可满足PLA、ABS等常规熔融沉积耗材的打印精度要求，适合用于职业院校增材制造教学、小型工作室原型打样、个人创客创意制作等场景，结构设计上预留了后期升级的空间，可通过更换更高精度的直线导轨、更大扭矩的步进电机、加装封闭保温外罩，拓展打印更高性能工程耗材的能力。
