剪叉式重载液压升降转运小车设计

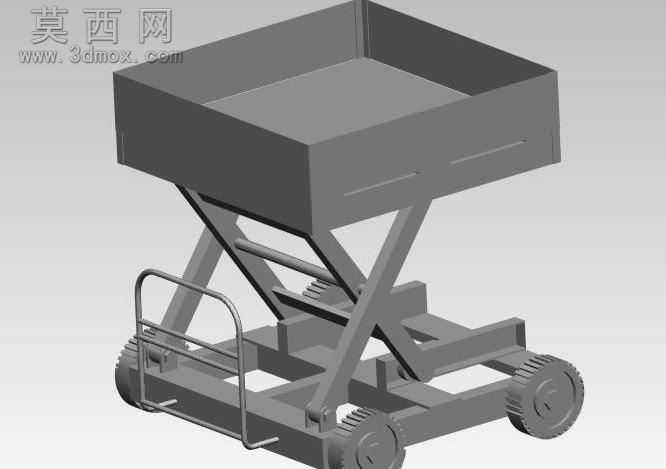

本款液压升降小车的三维建模过程，首先围绕核心功能需求展开参数化设计，以1.3吨额定重载承载、2.5米最大升降高度为核心设计指标，先完成整体框架的尺寸锚定。建模阶段优先搭建底部行走底盘结构，采用矩形钢管拼焊的框架式基体，预留行走轮组的安装轴位与防护栏的连接点位，底盘两侧对称布置大直径防滑行走轮，前端设置推拉防护扶手，扶手采用圆管弯折成型，兼顾握持舒适度与结构抗扭强度。中部核心升降机构采用经典剪叉式臂架结构，两组交叉臂架通过中部铰接销轴连接，臂架与底盘、上部载物平台的连接端均设置铰接支座，建模时严格校验臂架的开合角度范围，确保升降行程内无结构干涉，臂架的受力截面经过参数化校核，保证满载工况下的结构形变控制在合理区间。上部载物平台采用围边式槽型结构，平台底板为整板式设计，四周设置加高挡边，避免转运过程中物料滑落，平台底部与剪叉臂架的连接支座做了加强筋处理，分散集中载荷。液压驱动系统的建模集成在剪叉臂架的开合端，通过液压油缸的伸缩推动剪叉臂完成升降动作，建模时还原了油缸的铰接安装位、管路排布的预留空间，确保液压组件的装配逻辑符合实际工程应用。材质渲染阶段，整体结构采用工业常用的碳素钢材质表现，金属表面做哑光防锈漆质感处理，行走轮采用硬质橡胶材质，铰接销轴等运动部件做金属光亮质感区分，通过光影渲染突出结构的层次感与装配关系。设计过程中充分考虑了设备的实用性，剪叉结构的受力点经过多轮仿真校验，避免应力集中问题，底盘的轮距与轴距参数经过优化，保证满载行走时的稳定性，载物平台的尺寸适配常见车间物料的转运需求，整体结构兼顾了升降作业的平稳性与短距离转运的灵活性，可广泛应用于车间物料周转、设备安装辅助登高、生产线物料补料等场景，建模过程中所有运动部件均设置了合理的装配约束，可直接用于运动仿真演示，验证升降全程的动作流畅度与结构安全性。
