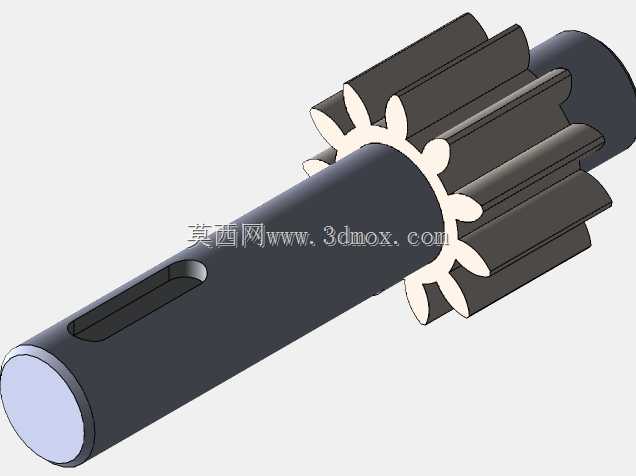

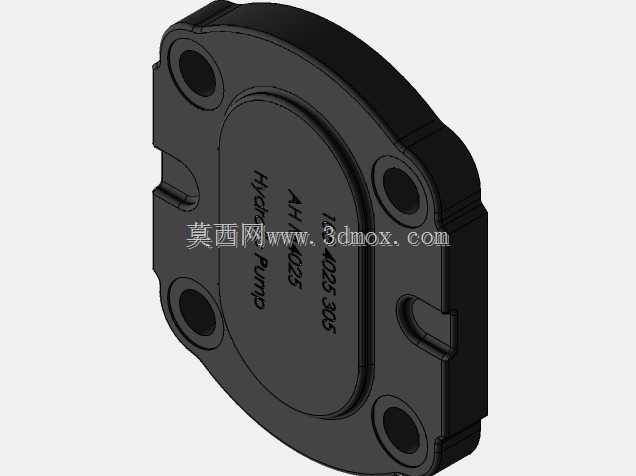

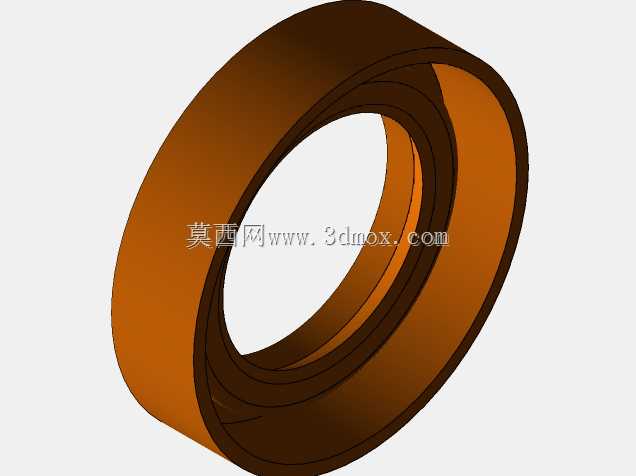

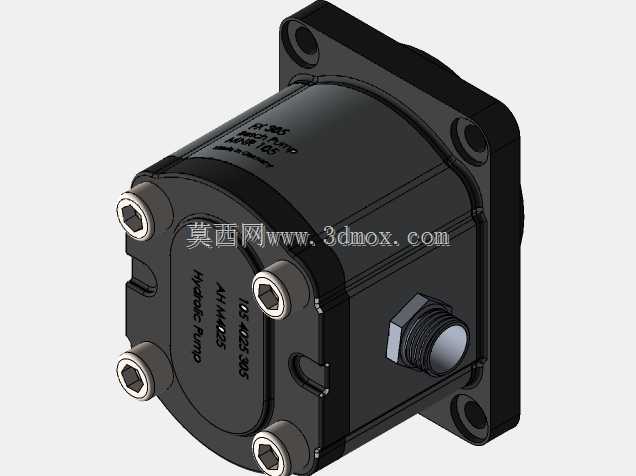

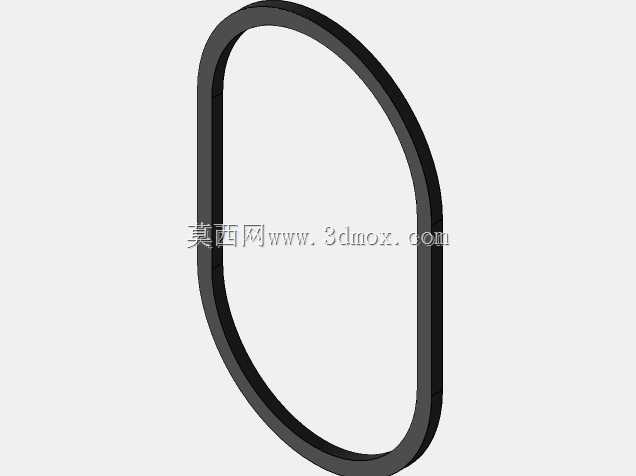

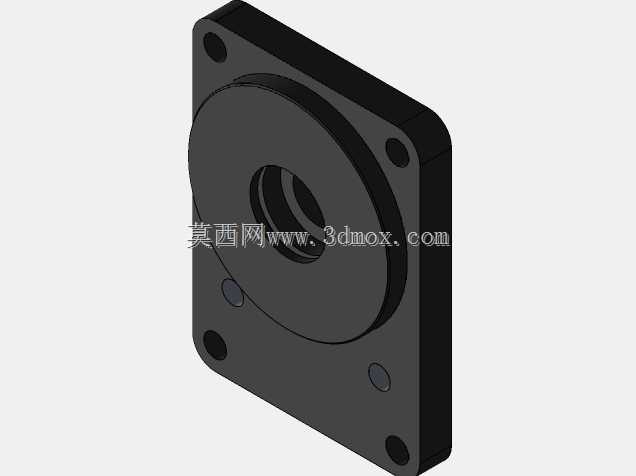

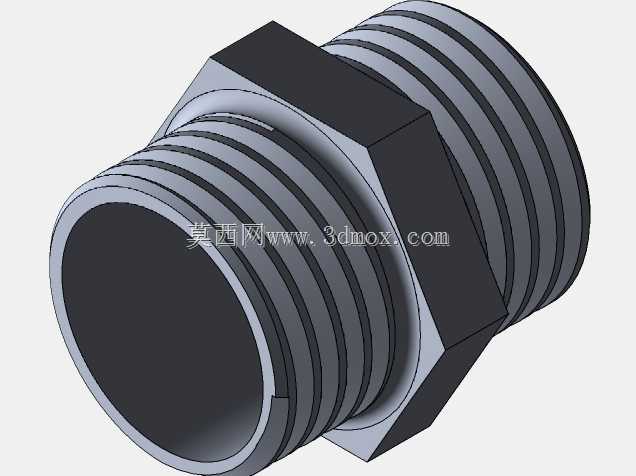

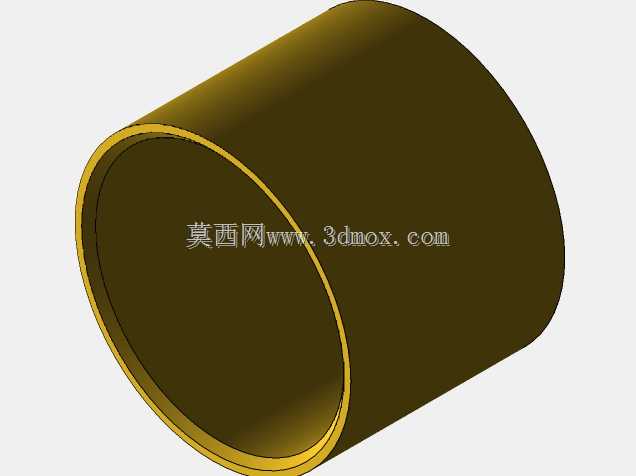

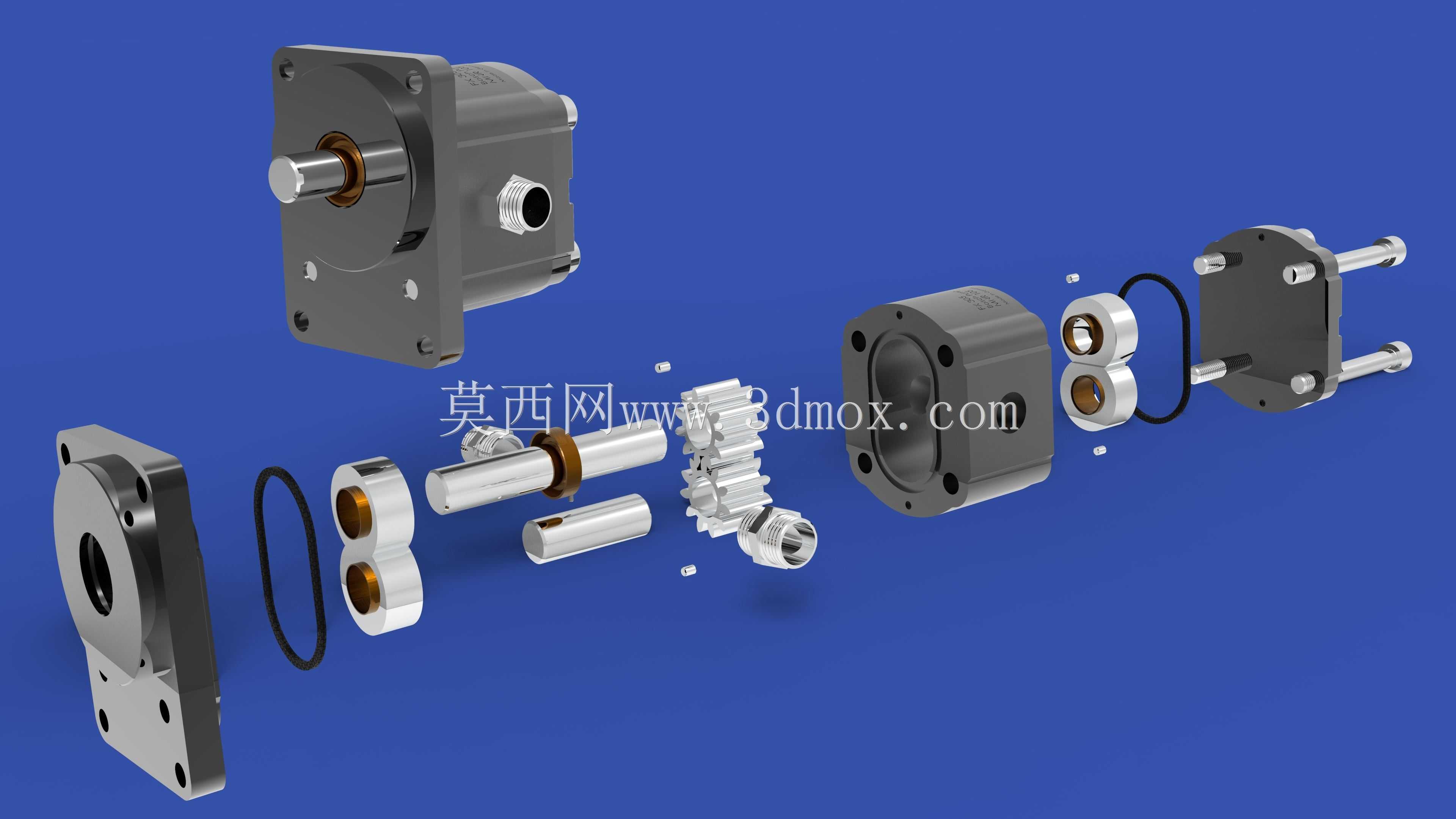

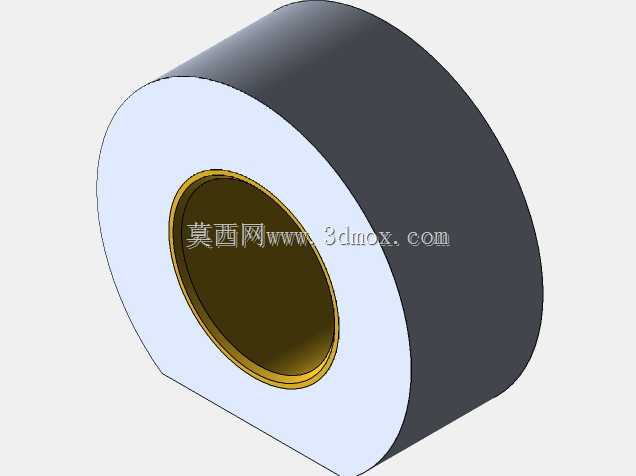

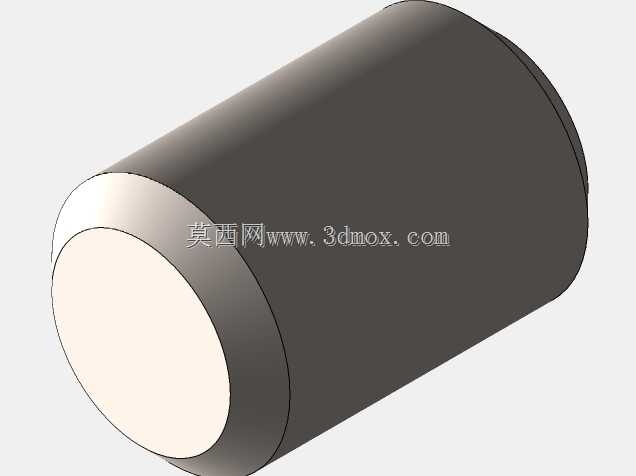

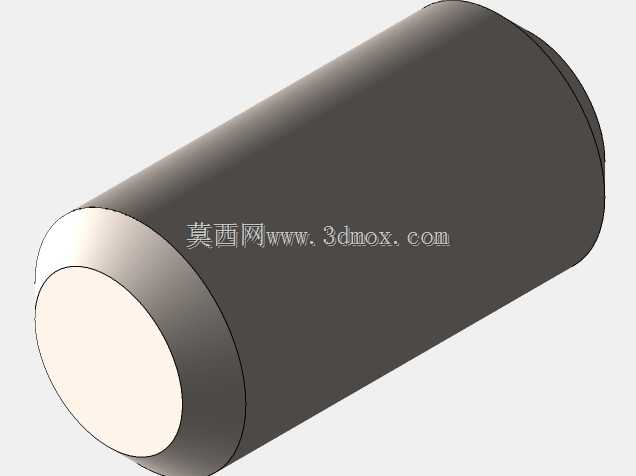

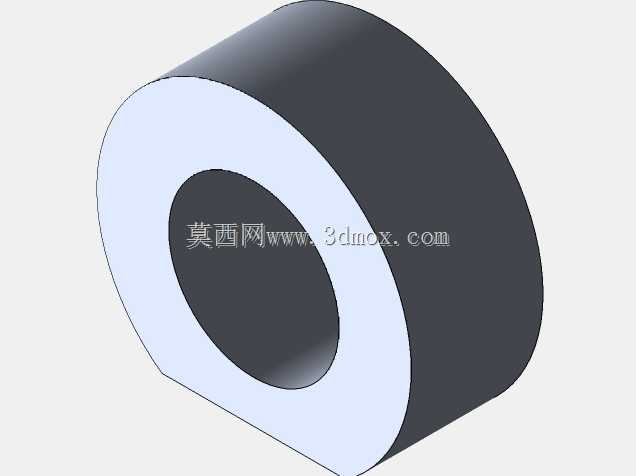

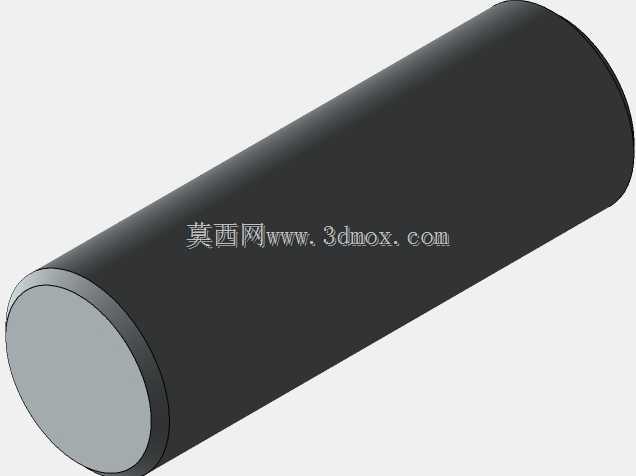

这套液压动力单元的核心结构采用外啮合齿轮副作为动力发生组件,在机床液压系统、工程机械供油回路、小型液压站动力源场景中应用广泛,主要负责将输入轴的旋转机械能转化为液压油的压力能,为后续的油缸、液压马达等执行元件提供稳定压力的油液供给。从结构拆解来看,进出油口采用侧置螺纹接口设计,可直接对接标准液压管路,安装时无需额外转接阀块,能有效缩减液压站的整体布置空间。输入轴端采用骨架油封配合轴套做动密封,端盖与泵体结合面设置O型密封圈做静密封,可在额定工作压力下杜绝油液渗漏问题,齿轮副与泵体内腔的配合间隙控制在微米级,既保证齿轮运转无卡滞,又能减少高压油的内泄漏量,提升容积效率。设计阶段优先考虑了安装适配性,输入端法兰采用标准方形安装法兰,

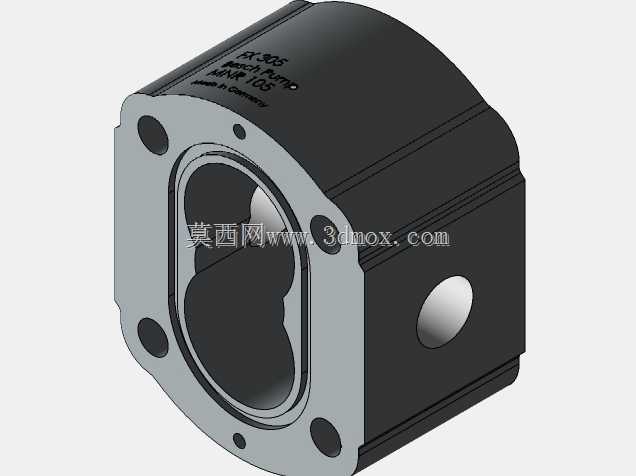

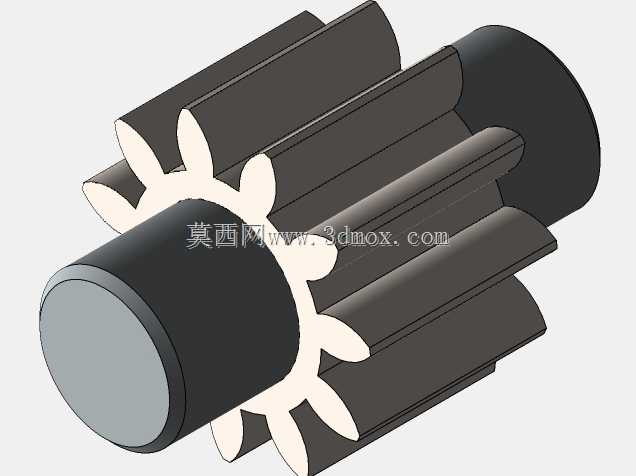

止口尺寸、安装孔位间距匹配常规电机输出端的安装标准,可直接与Y系列、伺服电机等动力源直连,无需额外设计联轴器安装座,能大幅缩短液压系统的装配调试周期。泵体内部设置了泄油通道,可将齿轮端面泄漏的油液导回低压腔,避免轴端密封件承受额外背压,延长密封件的使用寿命。进出油口的通径尺寸匹配额定流量下的油液流速要求,可避免油液流速过高产生的吸空、噪音问题。从安装边界来看,整体外形为近似方形的铸铝壳体结构,轴向总长度可适配多数小型液压站的安装空间,径向尺寸无突出结构,可直接贴装在阀块表面或通过支架固定在设备机架上,安装时需注意输入轴与电机轴的同轴度误差控制在允许范围内,避免运转时产生偏载导致轴套、齿轮的异常磨损。齿轮副采用渐开线齿形设计,
啮合过程中传动平稳,流量脉动小,可降低液压系统的压力波动,适合对压力稳定性有一定要求的精密机床夹紧回路、小型设备的液压驱动场景。端盖处设置的轴承支撑位可承受一定的径向载荷,即使输入端存在少量的安装偏差,也能保证齿轮副的正常啮合,不会出现齿面偏磨的问题。
