混流式水轮机转轮蜗壳结构设计

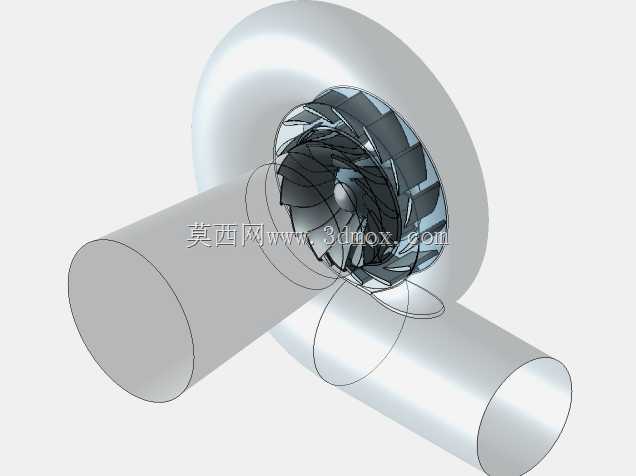

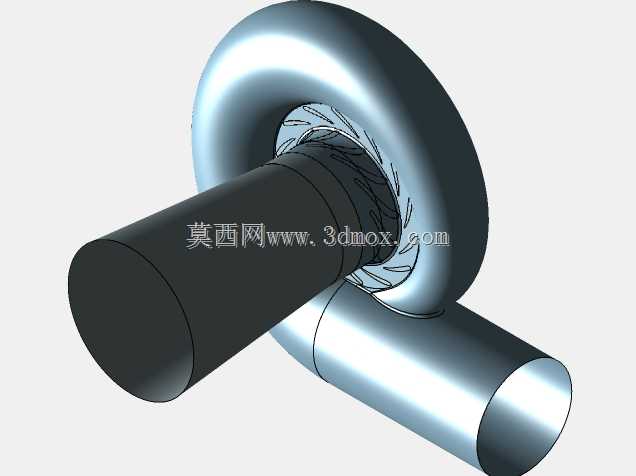

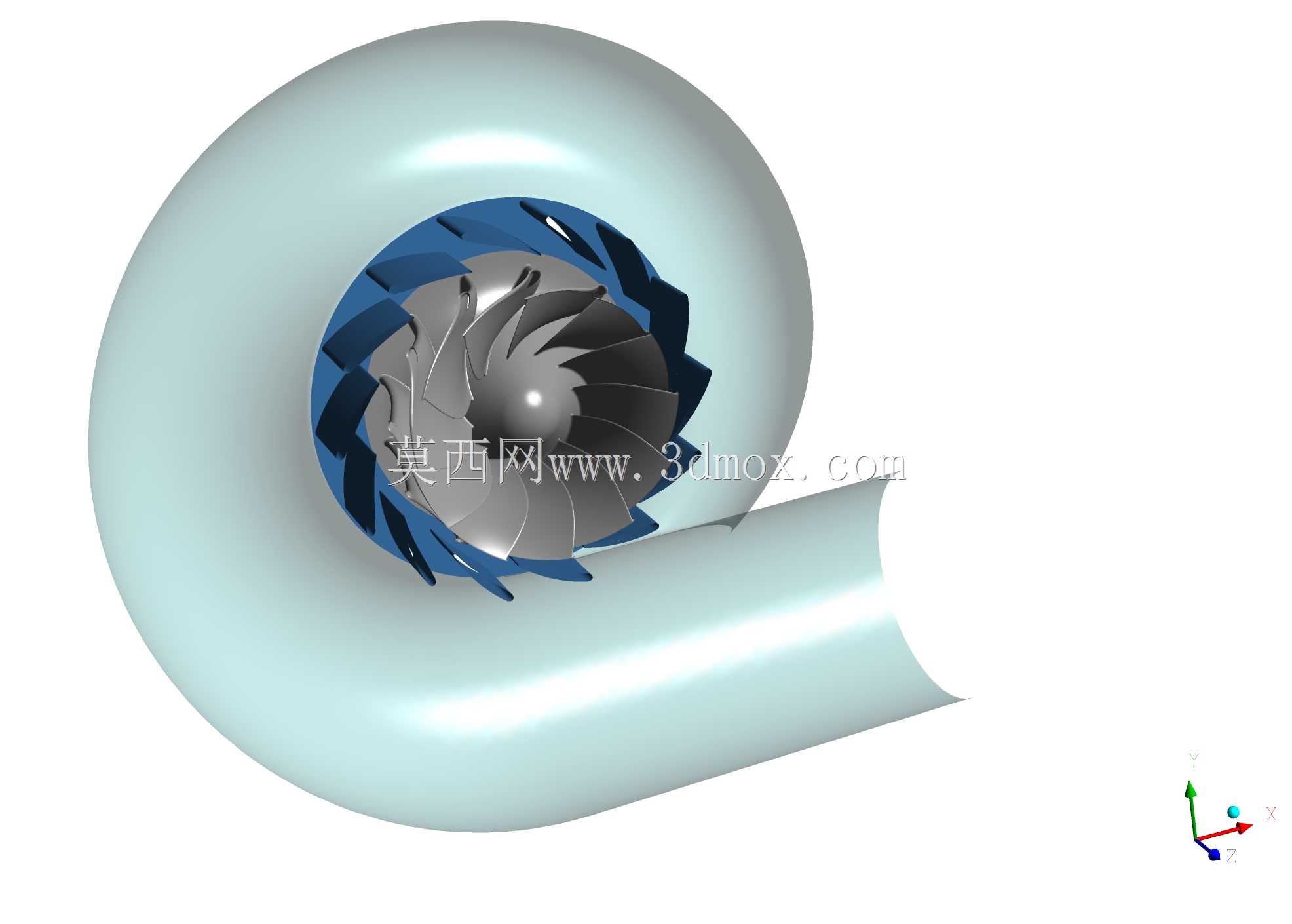

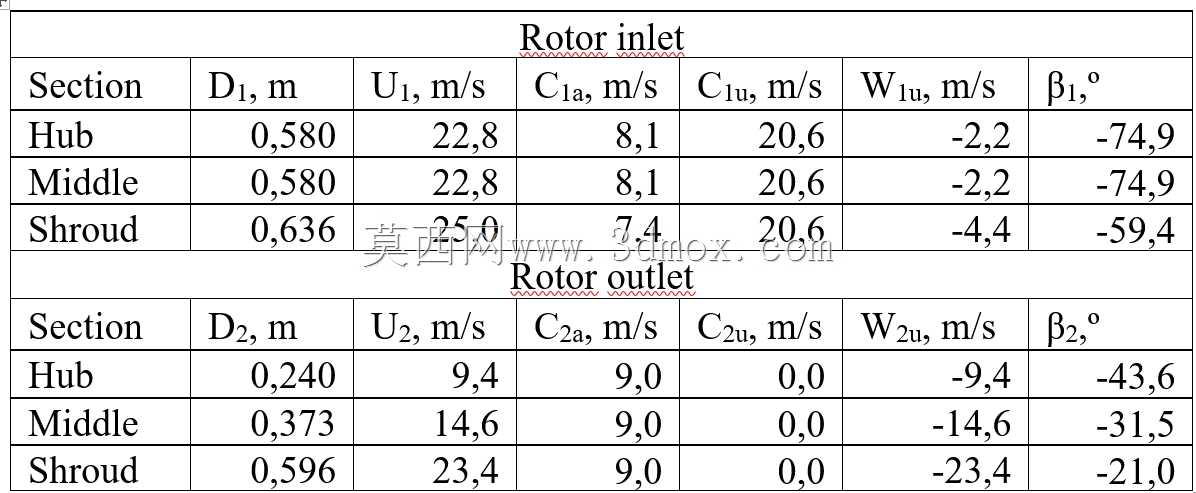

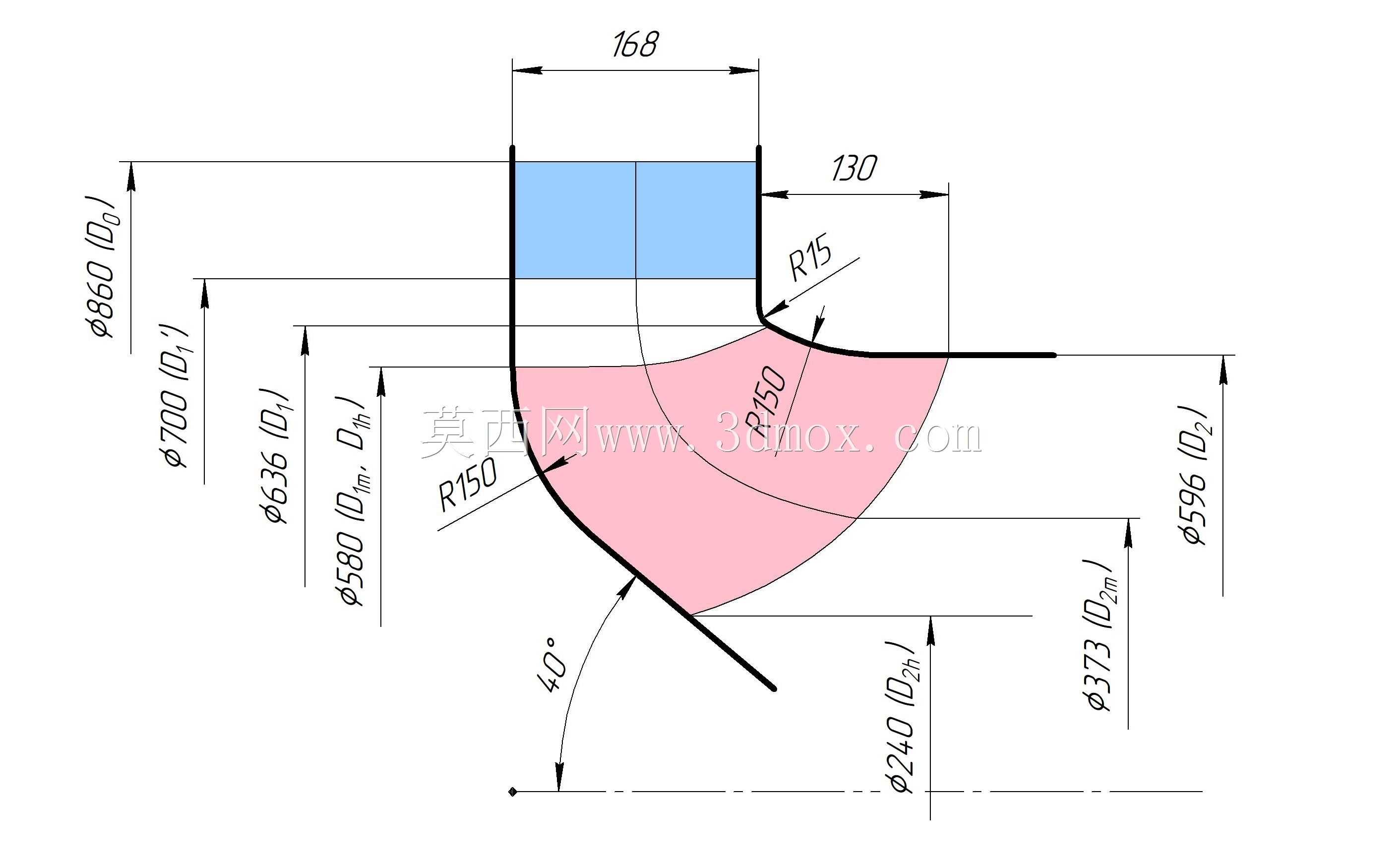

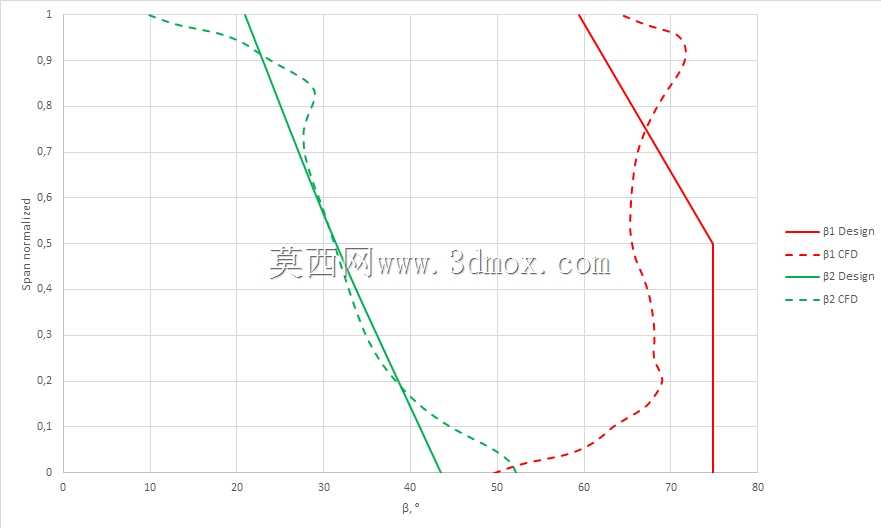

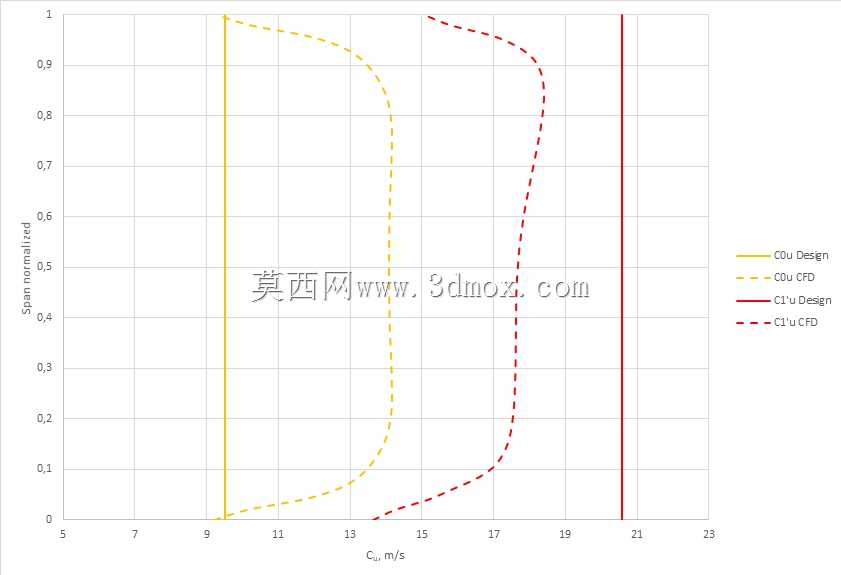

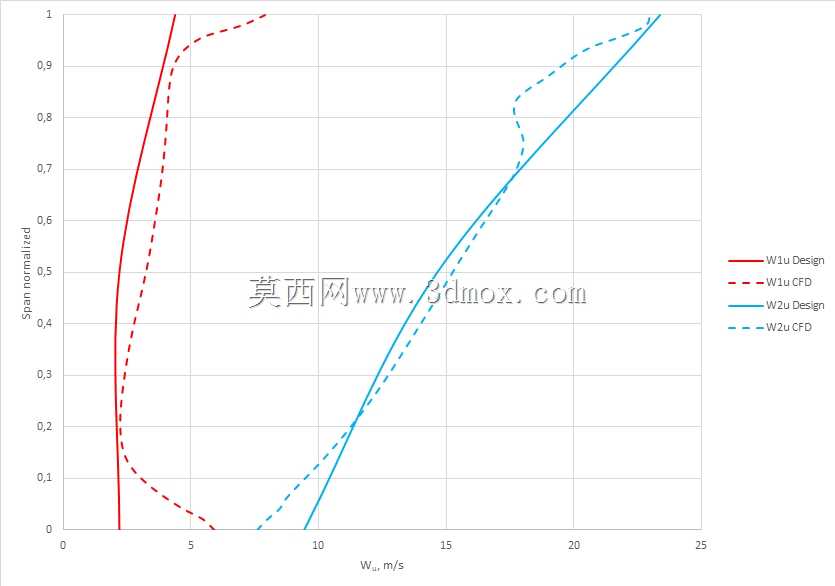

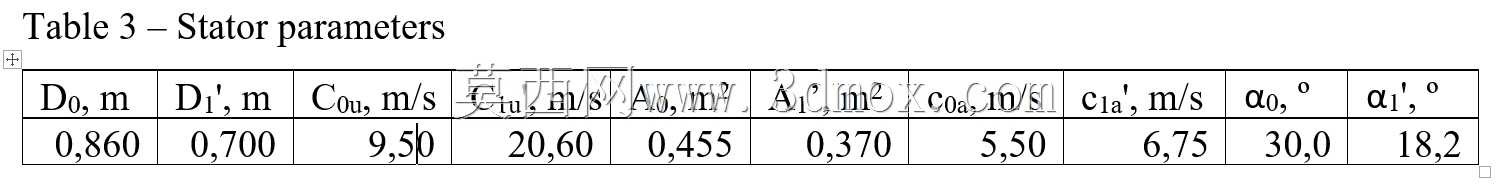

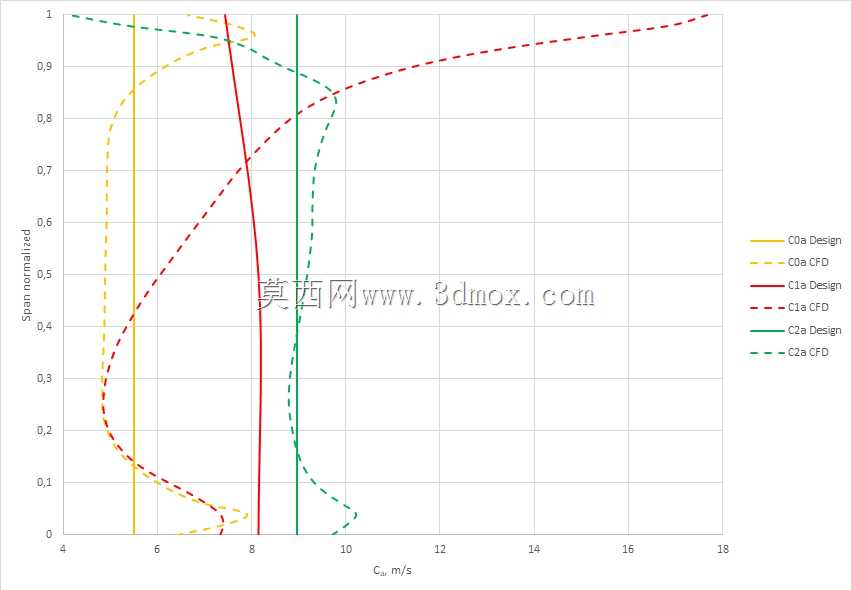

　　在中小型径流式水电站的机组选型中，混流式水轮机始终是中水头段的核心应用机型，这类设备承担着将水流压能与动能转换为旋转机械能的核心作用，直接对接发电机主轴完成水力发电的能量转换环节，在农村水电、工业自备电站、梯级电站调峰机组中都有广泛部署。本次呈现的结构完整覆盖了蜗壳、固定导叶、活动导叶、转轮、尾水管进口段的全流道核心部件，建模过程中优先保证了过流部件的型线贴合水力设计要求，蜗壳采用等速度矩设计的断面渐变结构，从进口段的圆形断面逐步过渡到座环位置的异形断面，保证进入导叶机构的水流环量均匀分布，避免局部流速突变带来的水力损失。转轮部分采用13片长短叶片搭配的结构设计，叶片进口边贴合来流冲角，出口边做了修型处理以降低出口环量，

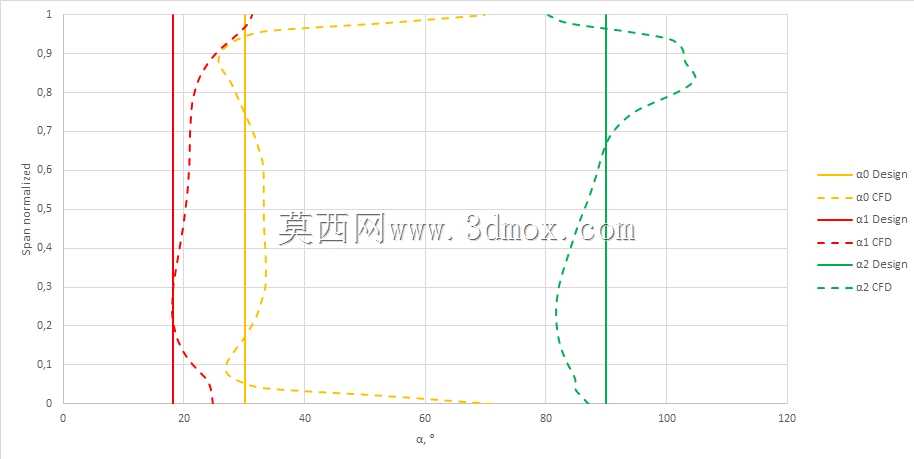

　　减少尾水管的涡带振动，在建模时特意保留了叶片与上冠、下环的焊接坡口结构，方便后续对接制造工艺的拆分出图。安装边界层面，蜗壳进口段采用标准法兰对接结构，法兰端面的螺栓孔分布、密封槽尺寸都按照常规中水头机组的对接标准预留，主轴连接位置的法兰止口尺寸匹配常用水轮发电机的轴伸规格，设备整体的安装基础锚点分布在座环下环的圆周位置，可直接对接电站厂房的混凝土基础预埋件。从功能特性来看，该结构的过流部件型线经过流场校验，导叶开度调节范围覆盖空载到满负荷的全工况区间，活动导叶的转动副位置预留了密封间隙与操作臂连接结构，可对接常规的水轮机导叶调速机构。设计过程中特意规避了过流表面的尖角、突变结构，所有过流面的过渡圆角都按照水力损失最小的原则设置，

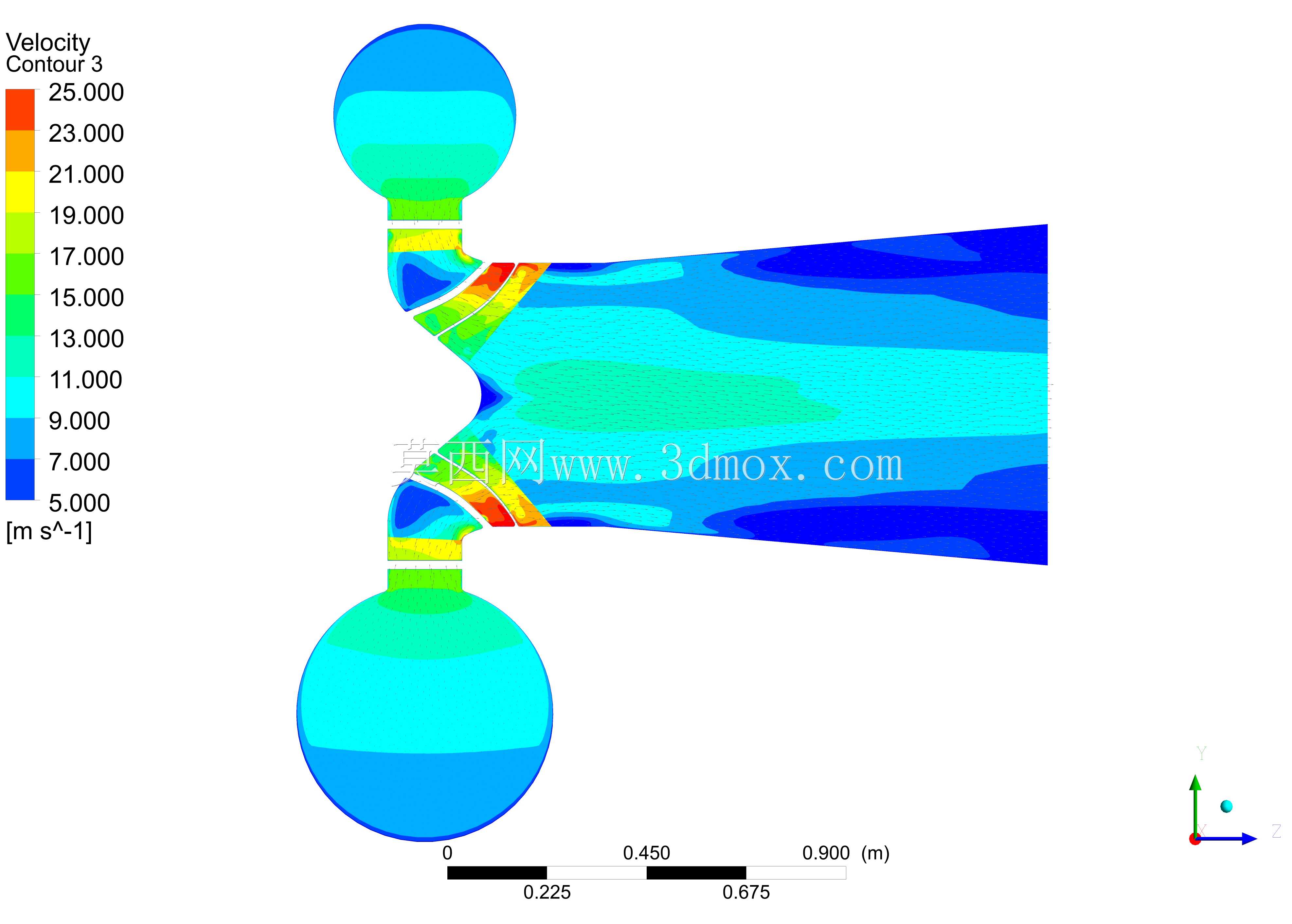

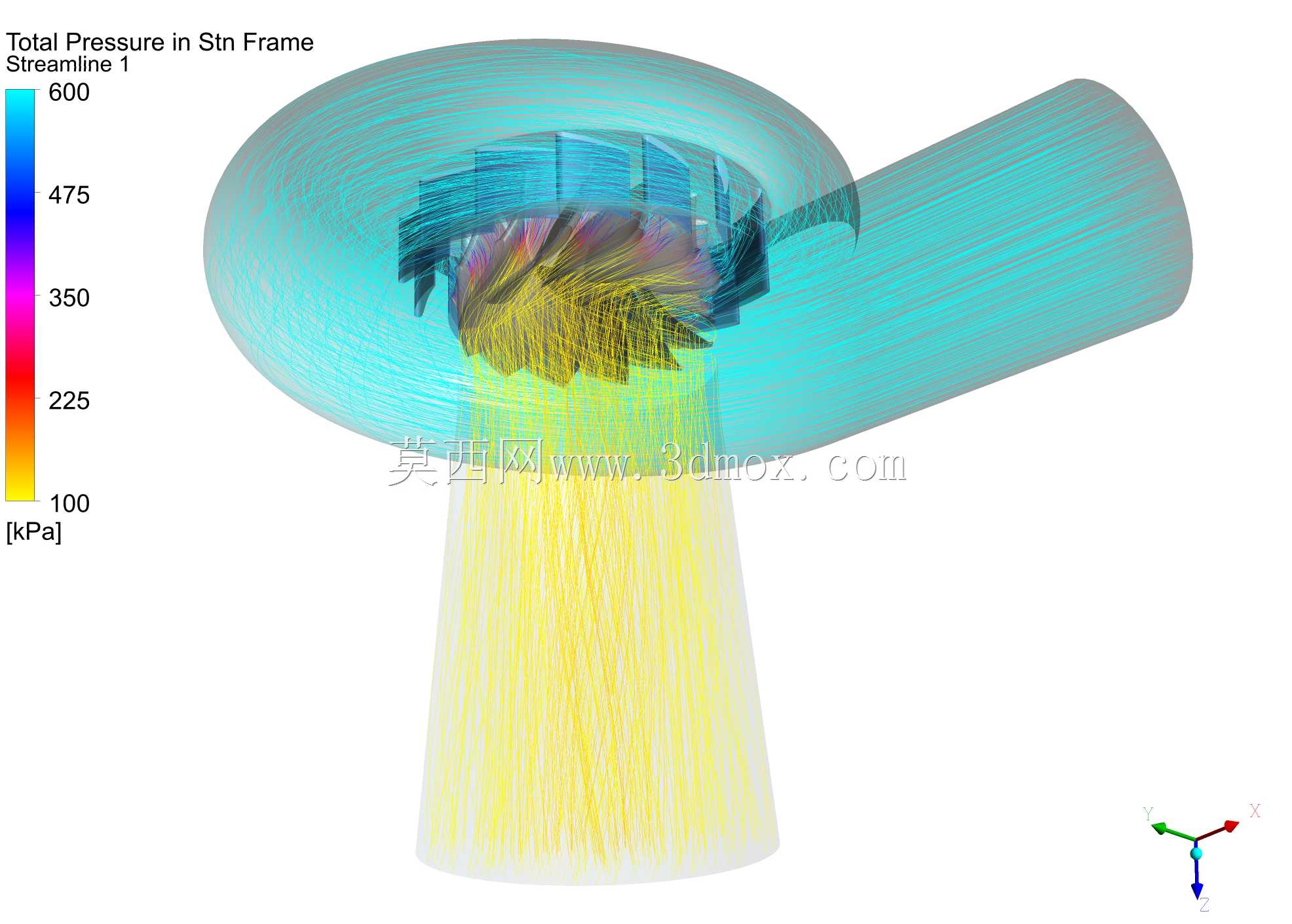

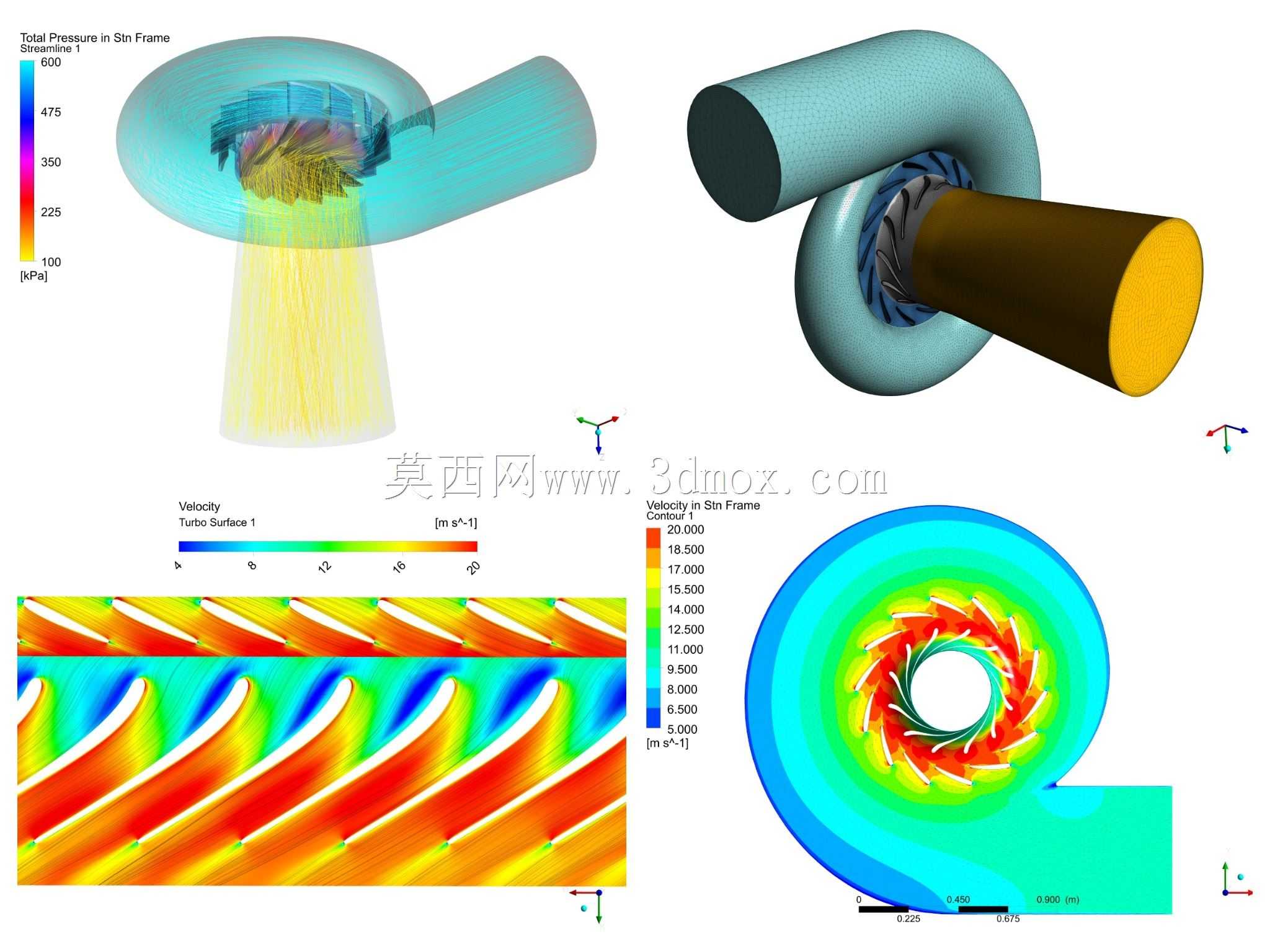

　　同时兼顾了铸造、焊接的工艺可行性，避免出现无法脱模或者焊接可达性差的结构死角。对于从事水力机械设计、水电站机组改造的从业者来说，该结构可作为同水头段水轮机改型设计的基础参考，也可用于流体仿真分析的初始几何模型，在进行CFD计算时可直接提取全流道水体域，无需额外修补几何破面，大幅缩短前期建模的周期。需要注意的是，该结构作为初始设计版本，在实际工程应用中还需要结合具体电站的水头、流量参数做叶片型线的微调，同时补充主轴密封、轴承支撑、尾水管扩散段等附属结构，才能形成完整的可落地机组设计方案。
