立式管道增压离心泵结构设计

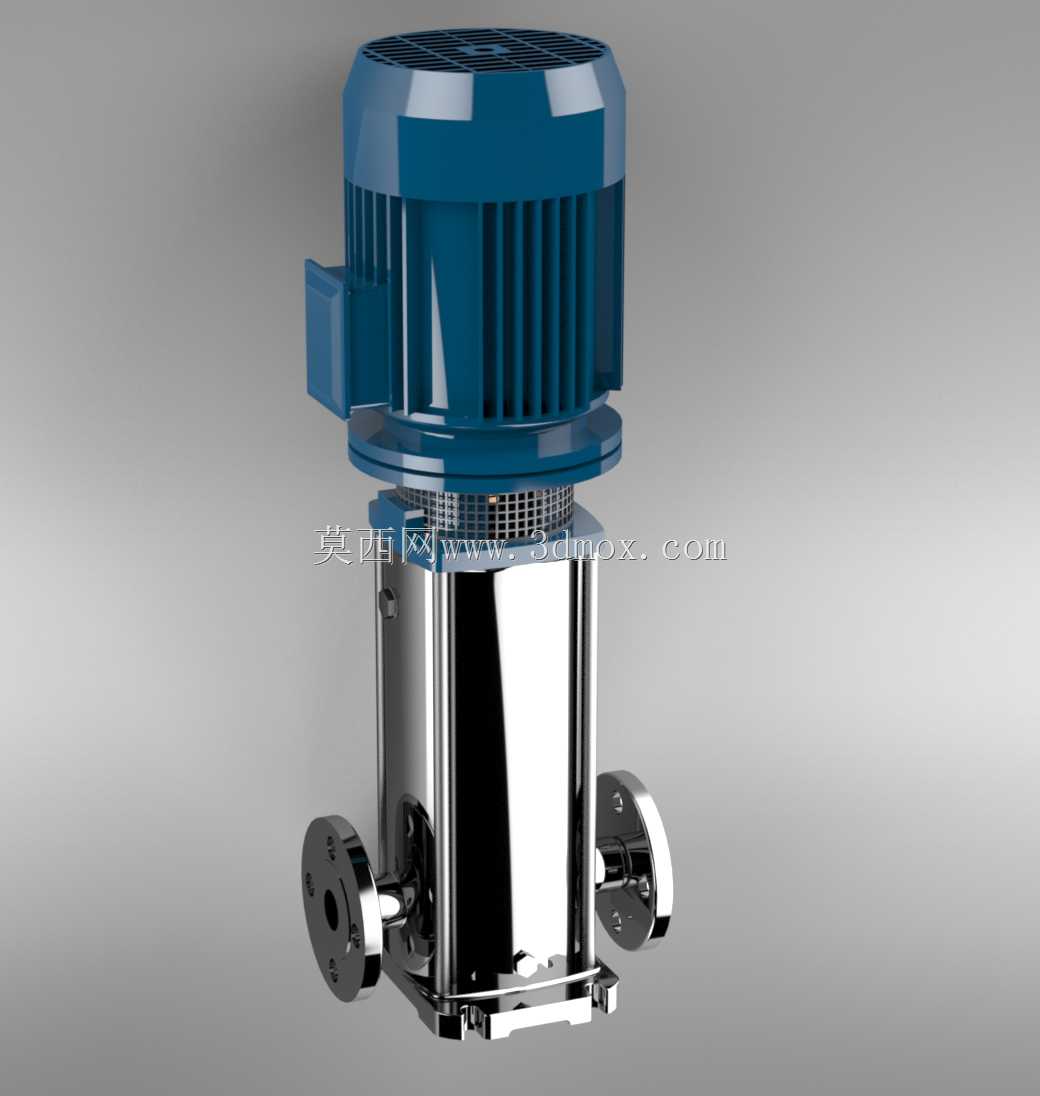

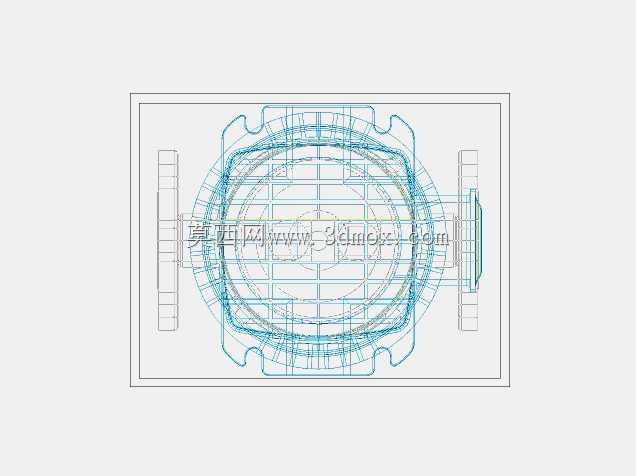

　　这款立式管道增压设备的结构设计，核心围绕闭式循环水系统、楼宇供水增压、工业冷却循环管路的实际工况展开，区别于卧式离心泵的安装逻辑，该设备采用电机与泵体同轴直联的立式布局，进出口法兰处于同一水平轴线，安装时可直接像阀门一样串接在管路当中，不需要额外设置复杂的混凝土承重基础，能大幅缩减泵房的占地空间，尤其适配老旧管路改造、设备间空间局促的安装场景。从结构设计逻辑来看，上部驱动段采用标准风冷电机外壳，散热筋沿周向均匀排布，能保证设备连续运行时的散热效率，电机与泵腔之间设置有独立的机械密封腔，搭配集装式机械密封结构，可有效避免高压输送工况下的介质渗漏问题，密封位置预留的散热间隙，能带走密封副摩擦产生的热量，延长密封件的更换周期。

　　下部过流段采用不锈钢冲压成型的泵壳结构，叶轮为闭式离心结构，流道经过水力优化，在额定扬程区间内运行时，水流冲击损失更小，运行振动与噪音控制表现更优，进出口法兰的连接尺寸符合通用管道法兰标准，对接时不需要额外制作过渡连接件，安装边界上，设备底部设置有定位支撑脚，可在管路串接后做辅助固定，抵消设备启停时产生的轴向窜动，避免管路接口承受额外应力。实际应用中，这类增压设备可用于高层住宅的二次供水增压、中央空调冷冻冷却水循环、工业生产设备的冷却水供给、水处理系统的管路增压输送，也可配套在机床冷却系统、恒温供水设备当中作为动力单元。设计过程中，需要重点校核泵轴的同轴度，避免电机轴与泵轴不同心导致的运行振动、轴承过早磨损问题，

　　同时过流部件的圆角过渡处理，能减少水流在泵腔内的紊流，提升运行效率，立式结构的设计也让设备的检修维护更便捷，不需要拆解管路即可完成机械密封、叶轮等易损件的更换，日常运维的工作量更低。在安装尺寸的匹配上，进出口法兰的中心高度、法兰螺栓孔的分布圆直径都遵循通用管道泵的安装尺寸规范，可直接替换同参数规格的老旧管道增压设备，不需要对原有管路进行切割改道，适配性更强。泵体的过流表面做了抛光处理，输送洁净水体时不容易结垢，能长期保持稳定的运行效率，电机上部的风罩采用格栅式结构，既可以保证冷却风的流通量，也能避免杂物进入电机内部造成绕组损坏。
