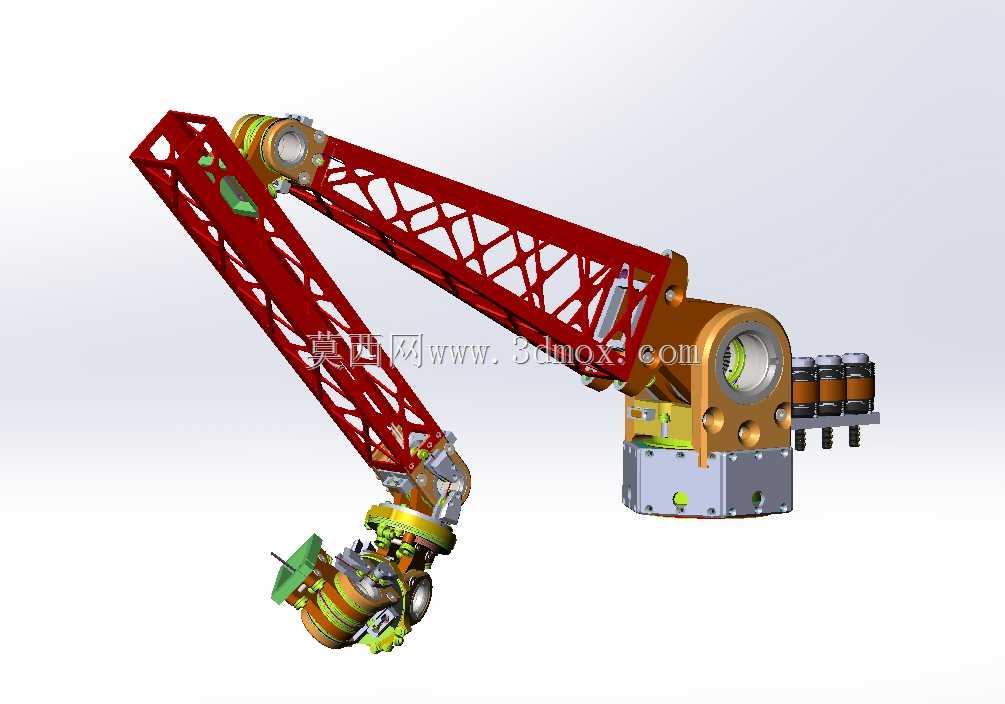

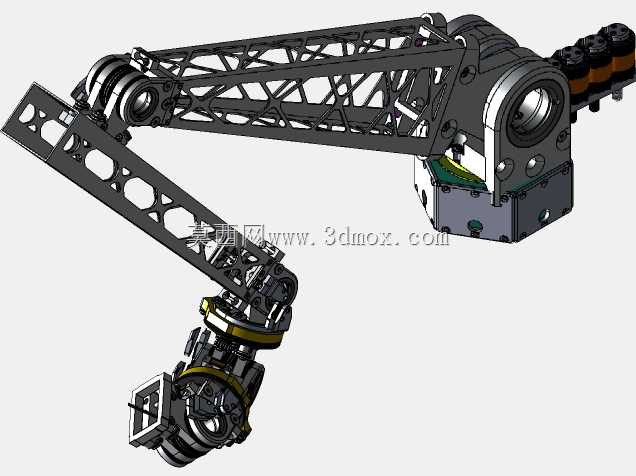

桁架式电缆驱动多关节机械臂结构

　　这款电缆驱动的多关节操作臂，核心采用桁架式臂身结构替代传统实心臂杆，在保证大臂段抗弯抗扭刚度的前提下，大幅降低了运动部件的整体惯量，适配高速拾放、长距离作业的工况需求，常见于3C电子装配线的物料转运、轻型工件的上下料场景，也可作为实验平台用于验证柔索驱动的控制算法。从结构设计逻辑来看，臂身的桁架采用三角形格构布局，每段弦杆与腹杆的连接节点对应关节的受力传递路径，避免了多余结构带来的应力集中，大臂与基座连接的关节采用交叉滚子轴承作为回转支撑，能够同时承受径向、轴向载荷与倾覆力矩，匹配臂身伸展状态下的末端负载受力。腕部集成了三个正交布置的回转关节，所有关节的驱动单元均集中布置在基座端，通过柔索将动力传递至远端关节，

　　这种布局方式进一步降低了臂杆运动部分的重量，相比传统关节内置驱动的机械臂，同等负载能力下臂身截面尺寸可以缩小30%左右，运动过程中的惯量波动更小，动态响应速度更快。基座部分采用分层式结构，底层布置驱动模组与张紧机构，每个驱动单元对应独立的电缆绕线轮，张紧机构采用弹簧预紧配合导向轮的结构，能够补偿电缆在运动过程中的长度变化，避免传动间隙影响末端定位精度。安装边界方面，基座底部预留了标准的工业安装法兰孔位，可直接固定在生产线的钢结构支架或者移动AGV平台上，臂身完全伸展时的水平作业半径覆盖1.8米范围，竖直方向作业高度范围为0.3米至2.2米，末端预留了标准工具快换接口，可适配夹爪、吸盘、焊枪等不同末端执行器。

　　关节处的限位结构采用机械硬限位配合电气限位的双重设计，硬限位块设置在关节的极限回转角度位置，防止超程运动造成结构损坏，电气限位开关在到达硬限位前触发，给控制系统发送减速停机信号。电缆的走线全部沿臂身桁架的腹杆间隙布置，每个关节位置设置了导向滑轮，避免电缆在臂身运动过程中与结构件产生摩擦，延长传动部件的使用寿命。腕部关节的传动采用了行星减速结构配合电缆牵引，末端重复定位精度可控制在0.2mm以内，满足大部分轻型工业作业的精度要求，整体结构的模块化程度较高，臂身段可根据实际作业需求更换不同长度的桁架段，适配不同的作业半径要求，无需重新设计整体传动结构。
