电动双爪平行夹持执行机构结构设计

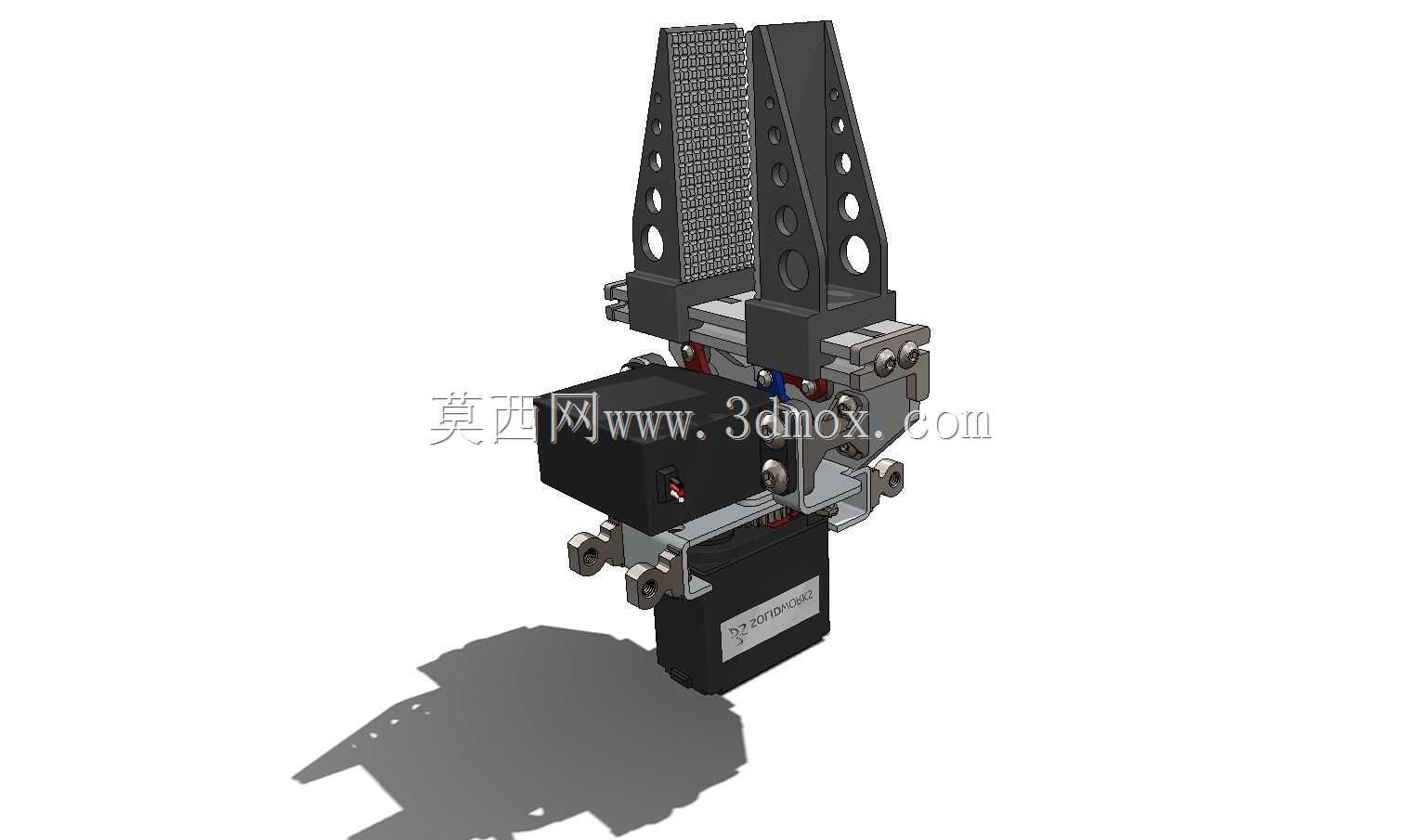

　　这款平行双爪夹持执行件，是工业机器人末端执行单元里适配性极强的一类结构，目前在3C电子小件分拣、精密零件上下料、轻量化工件转运场景里应用占比很高，尤其适配行程范围内规则外形工件的抓取作业，相比气动夹爪，电动驱动的形式不需要额外布设气路管线，在移动作业机器人、桌面级装配工位上的部署灵活度更高。从结构设计逻辑来看，整套机构采用驱动单元置顶的布局，驱动模块输出的旋转动力通过中部的齿轮传动结构转化为两侧夹爪的同步相向/反向平移动作，传动副做了间隙适配设计，能保证两爪的平行度误差控制在极小范围内，避免夹取时出现工件偏斜、单侧受力的问题。夹爪的安装接口做了标准化快换设计，可根据不同工件的外形、材质更换带防滑齿纹的夹指、

　　软质包覆夹指或者仿形定制夹指，图中展示的带密集防滑齿的夹指，主要针对表面有一定粗糙度的金属工件，齿纹嵌入工件表面微小间隙能提供足够的静摩擦力，防止高速转运过程中工件滑脱。夹指本体做了镂空减重设计，在保证结构刚性的前提下降低了运动部分的惯量，能提升夹爪开合的响应速度，降低驱动单元的负载。安装边界方面，整套机构的安装法兰位于驱动模块下方的基座位置，法兰上的安装孔位做了等距分布设计，可直接适配主流协作机器人、SCARA机器人的末端安装接口，不需要额外设计转接板；机构的整体外轮廓没有突出的尖锐结构，运动过程中夹爪的开合行程完全在基座投影范围内，不会和周边工位的治具、输送线产生干涉。在实际选型适配时，需要注意夹爪的单爪行程范围，

　　匹配常加工工件的最大宽度尺寸，同时要核对驱动模块的输出扭矩，换算后确认夹取力覆盖工件重量对应的安全系数，一般精密装配场景取3倍以上安全系数即可，高速搬运场景建议提升到5倍以上。夹爪的导向部分采用了线性滑轨结构，相比导柱导向的形式，抗偏载能力更强，在夹取重心偏移的工件时，能更好地抵抗倾覆力矩，减少传动部件的磨损，延长整套执行机构的使用寿命。
