多关节钢结构工业伸缩机械臂结构设计

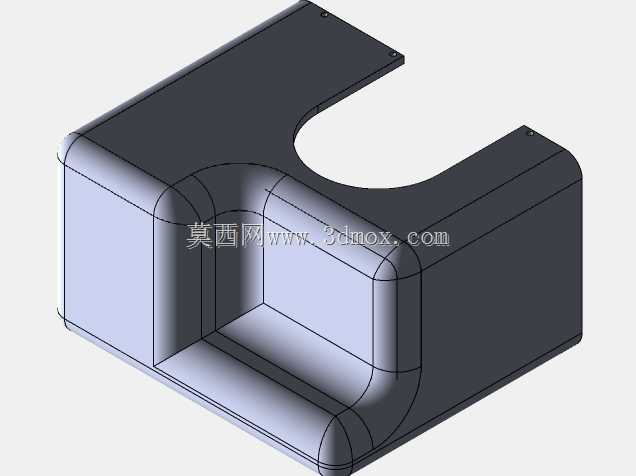

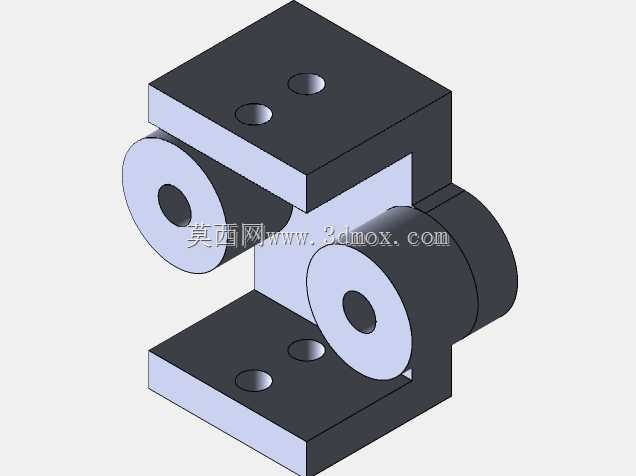

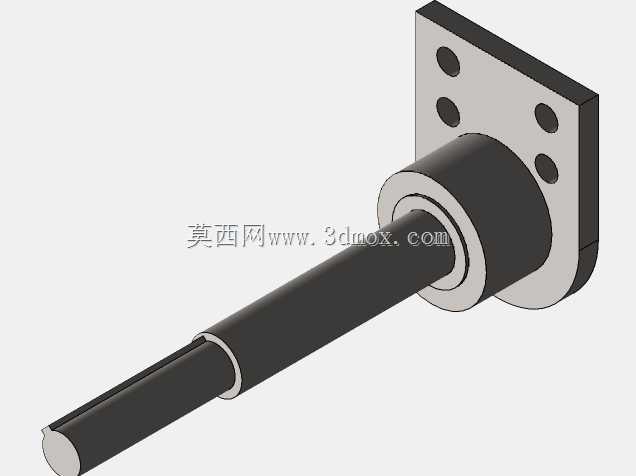

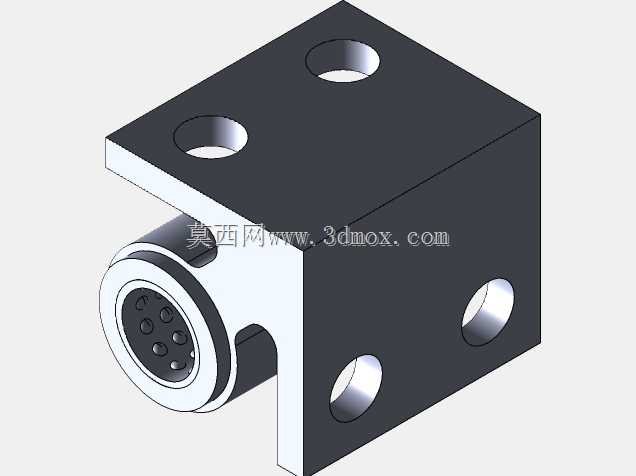

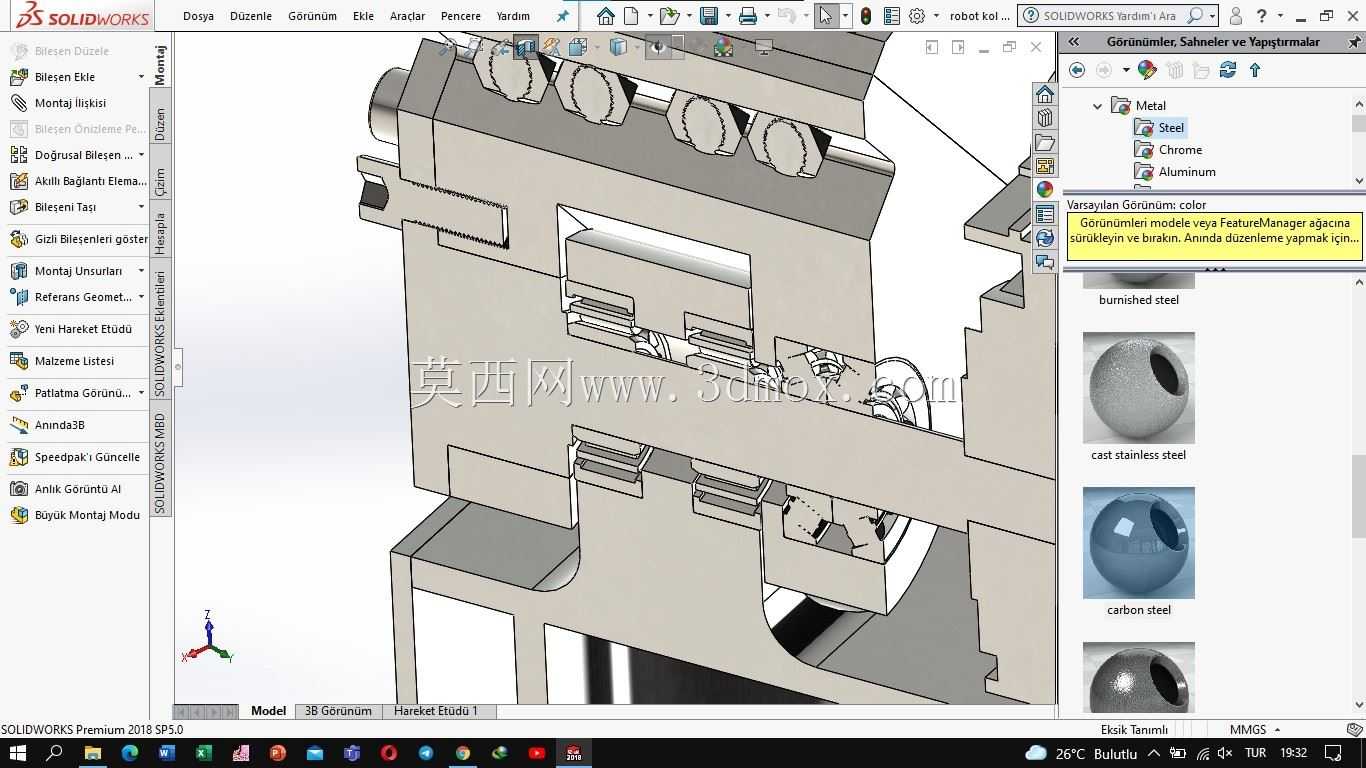

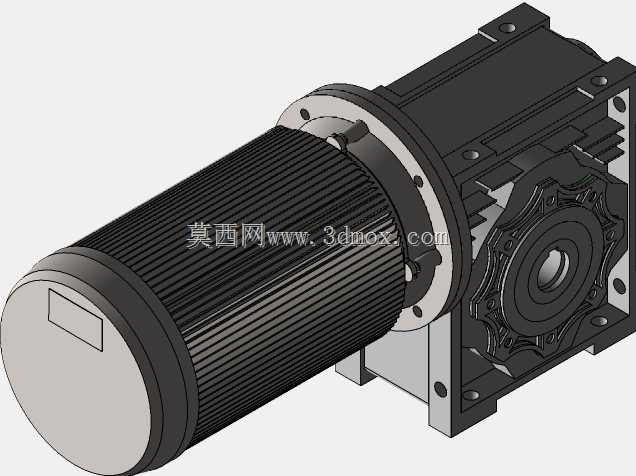

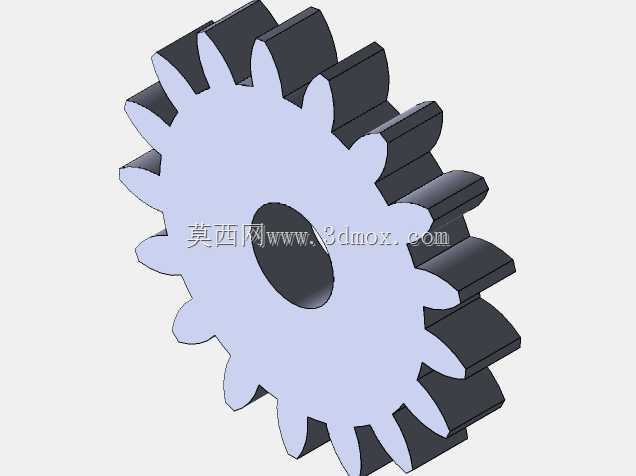

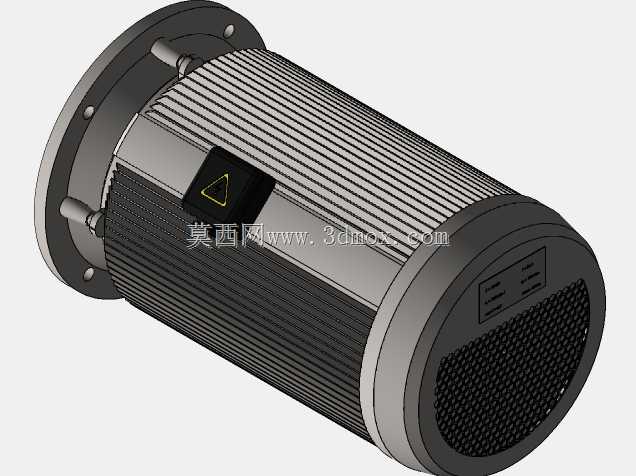

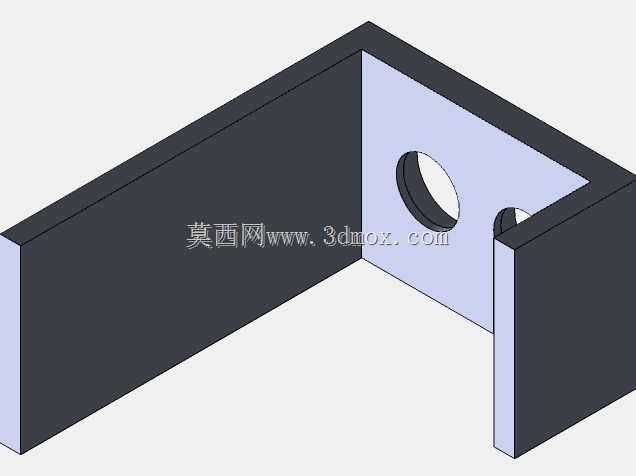

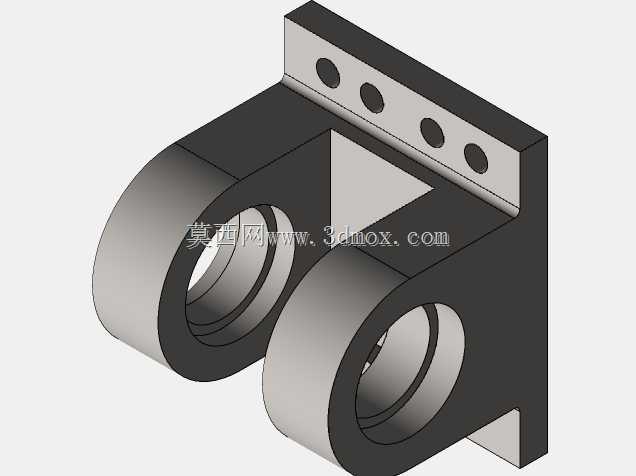

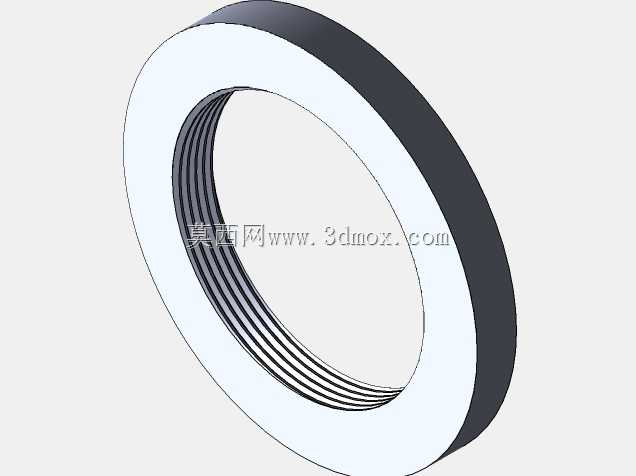

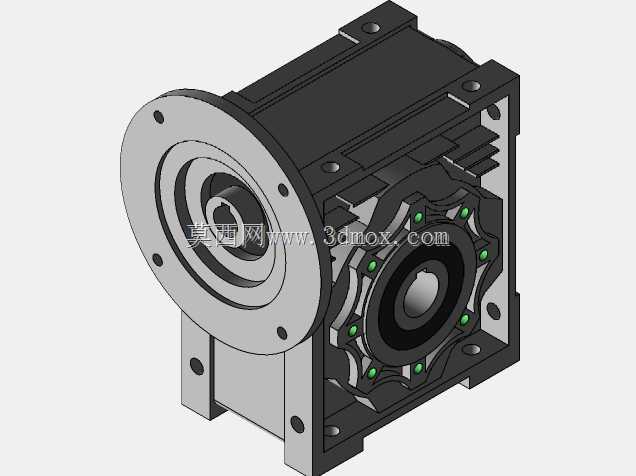

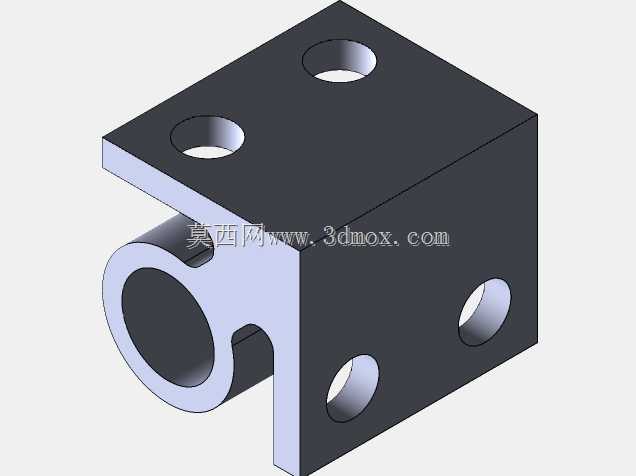

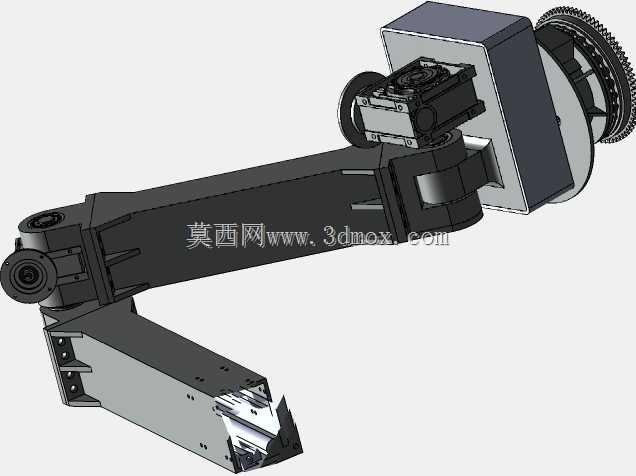

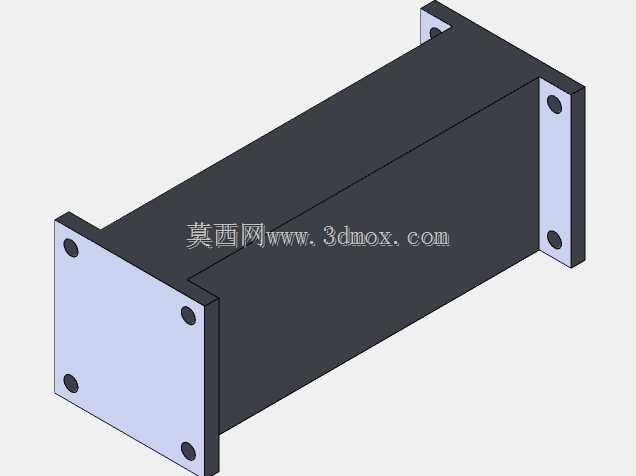

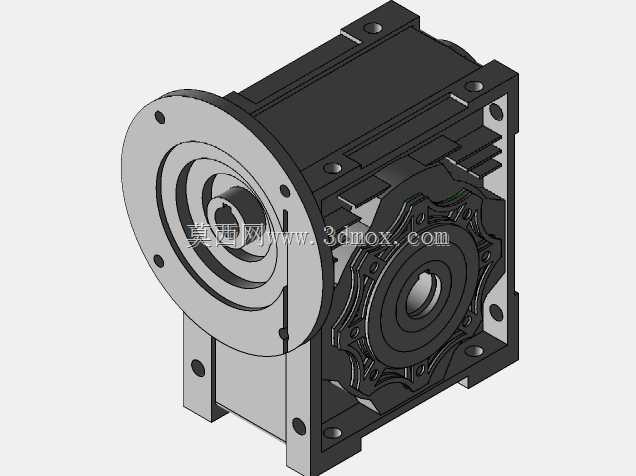

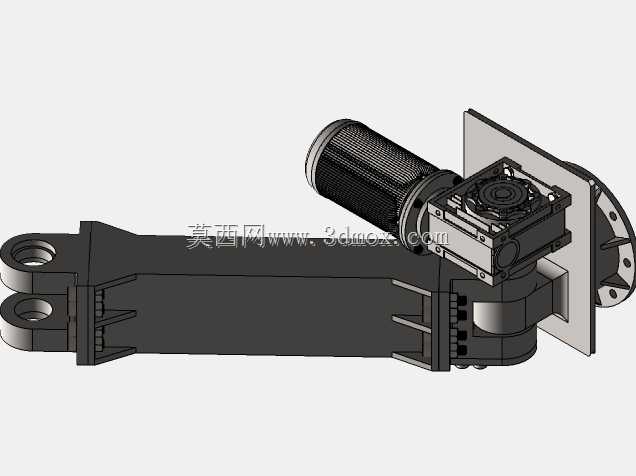

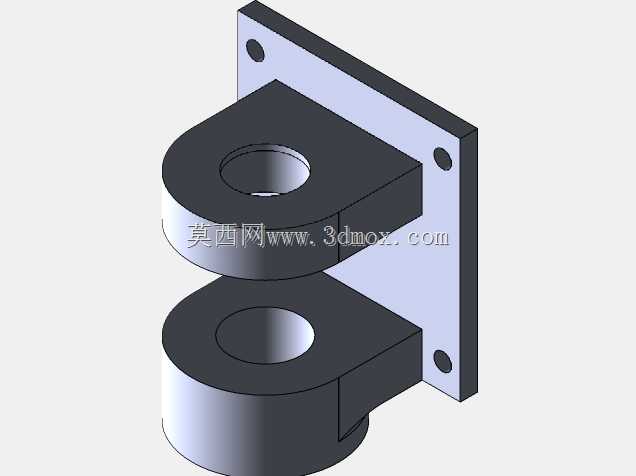

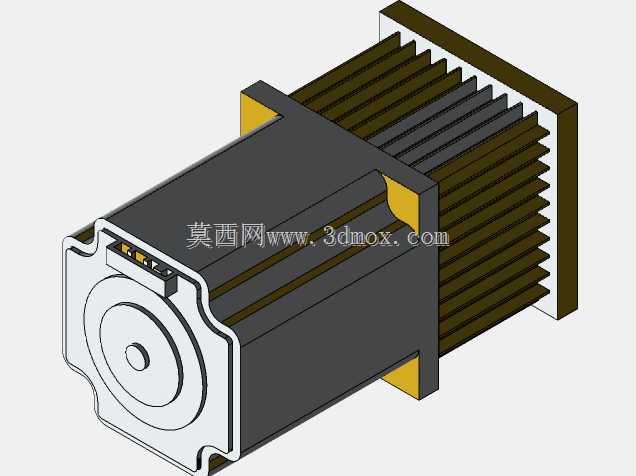

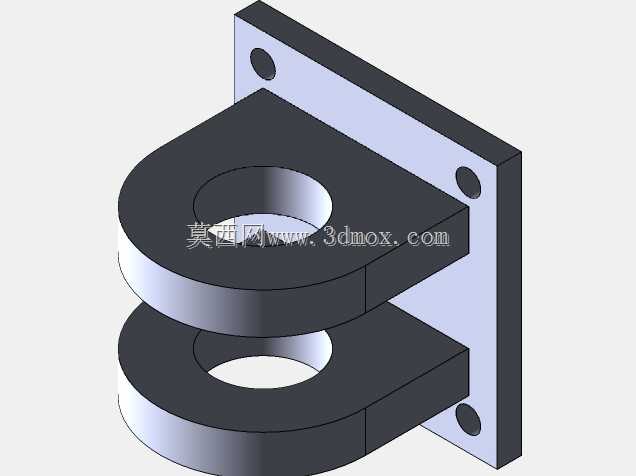

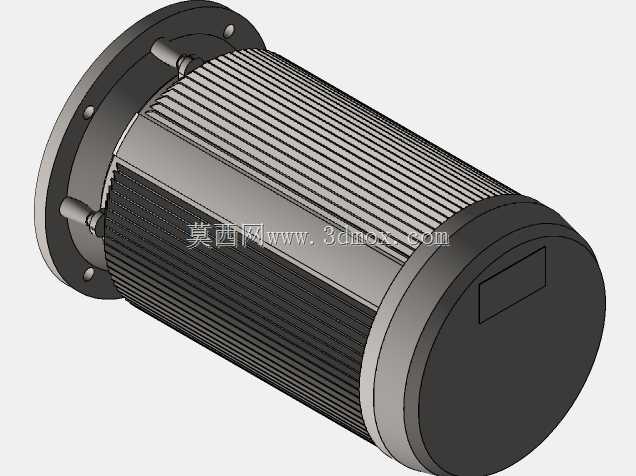

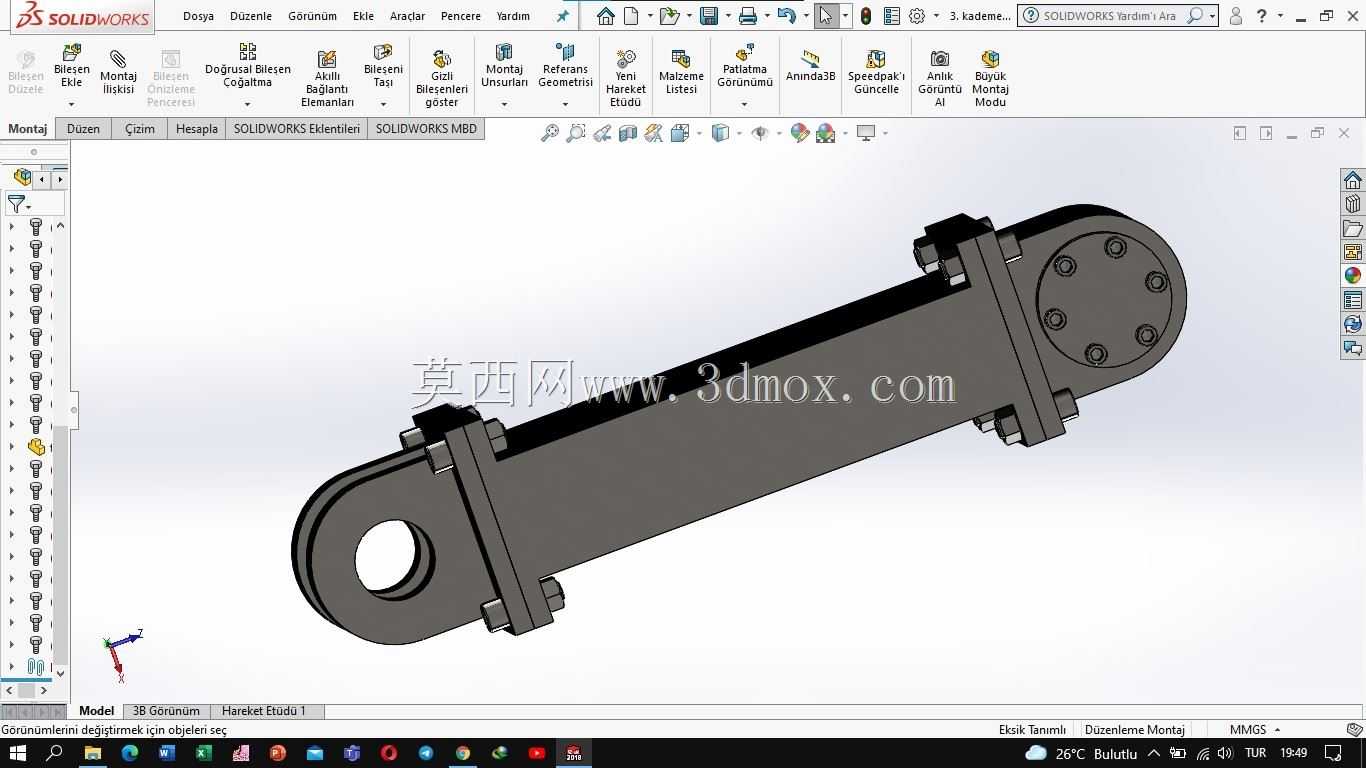

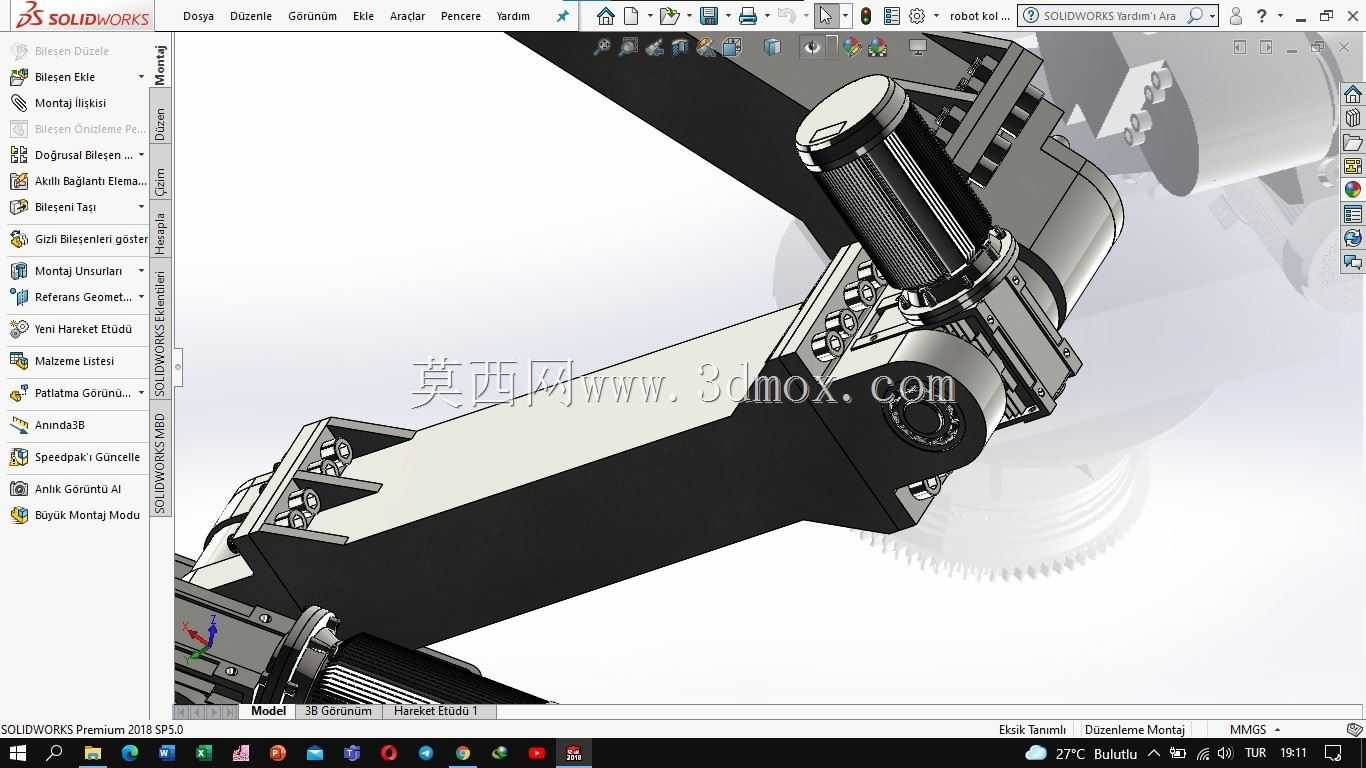

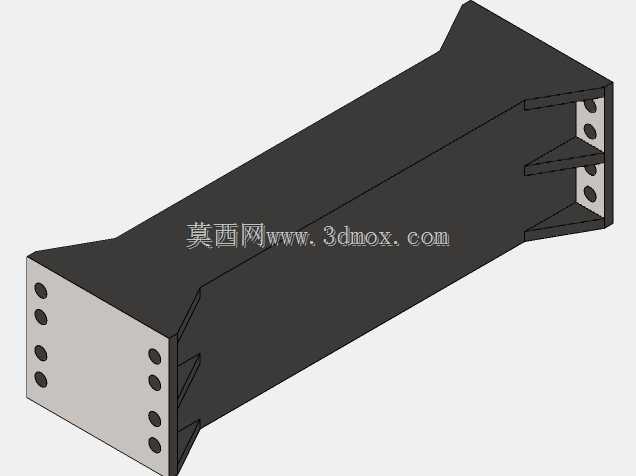

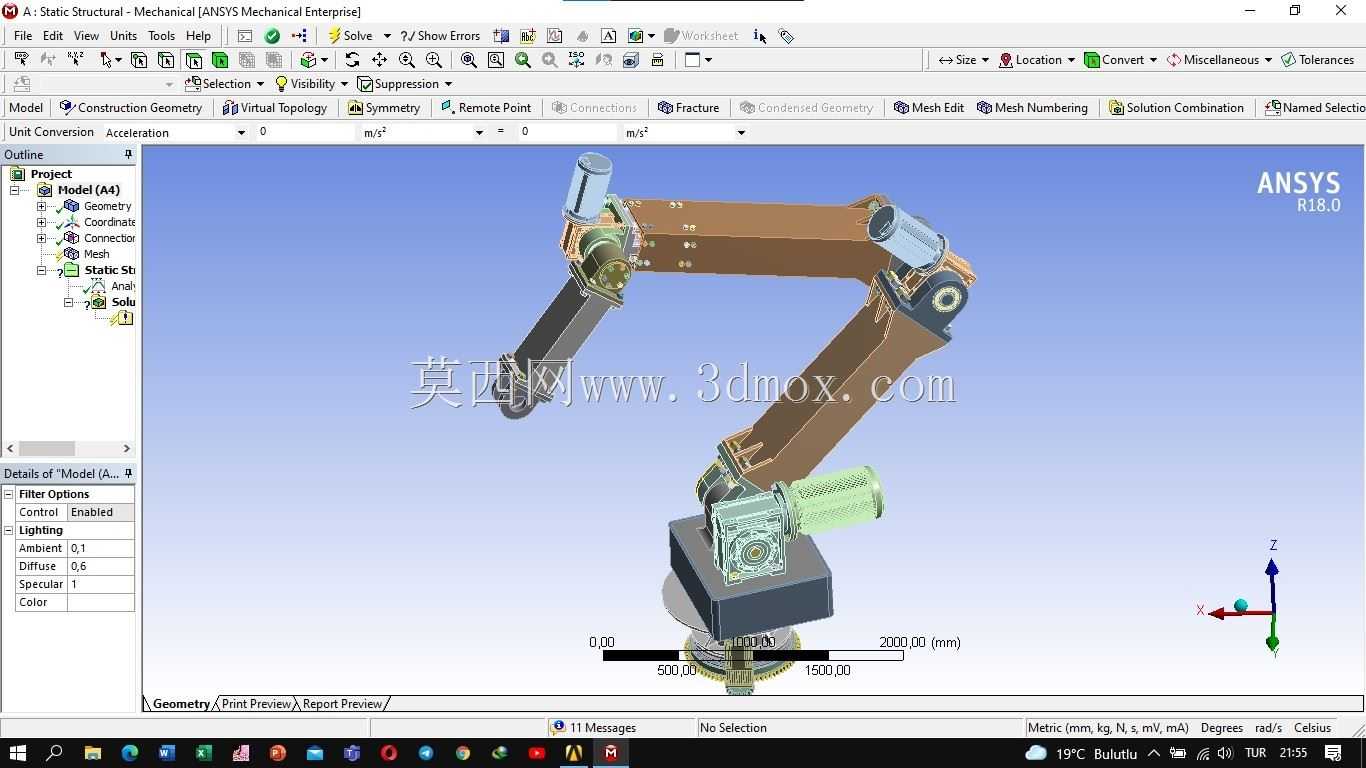

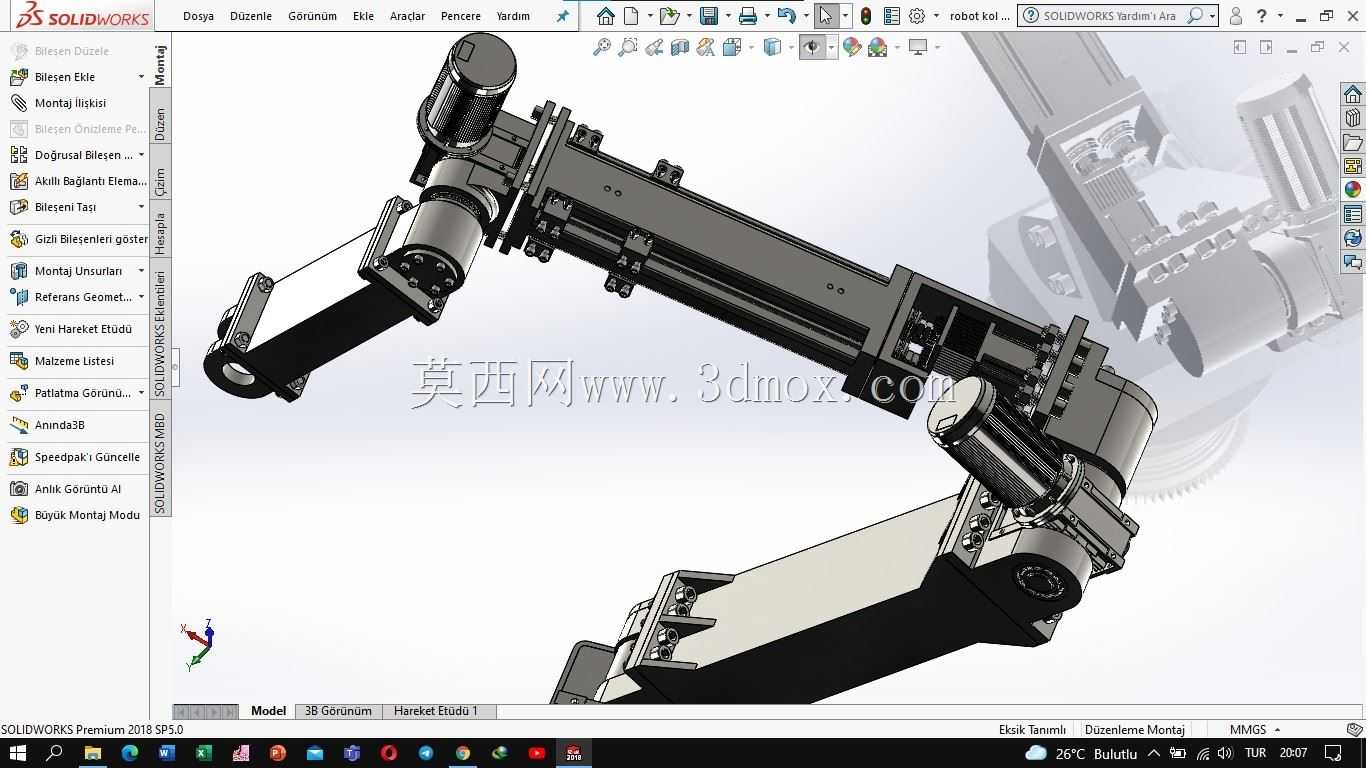

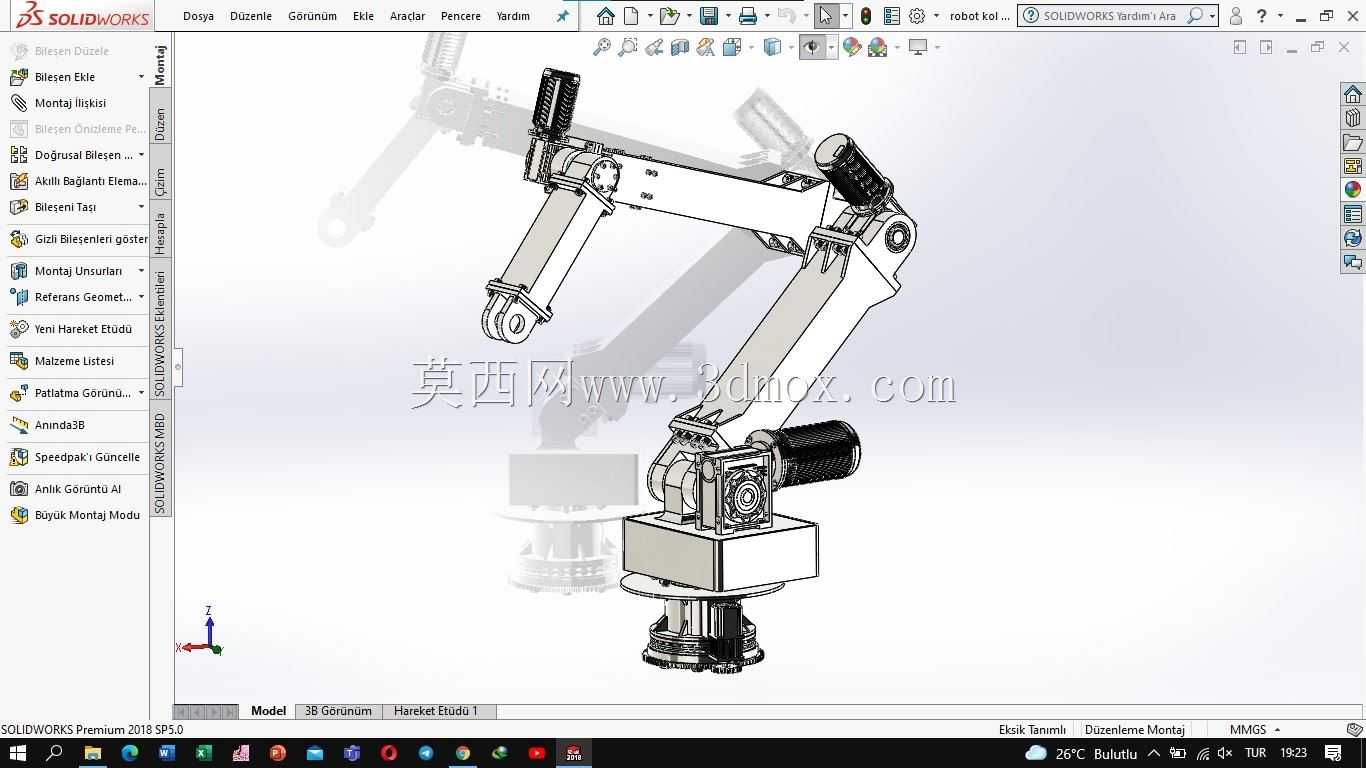

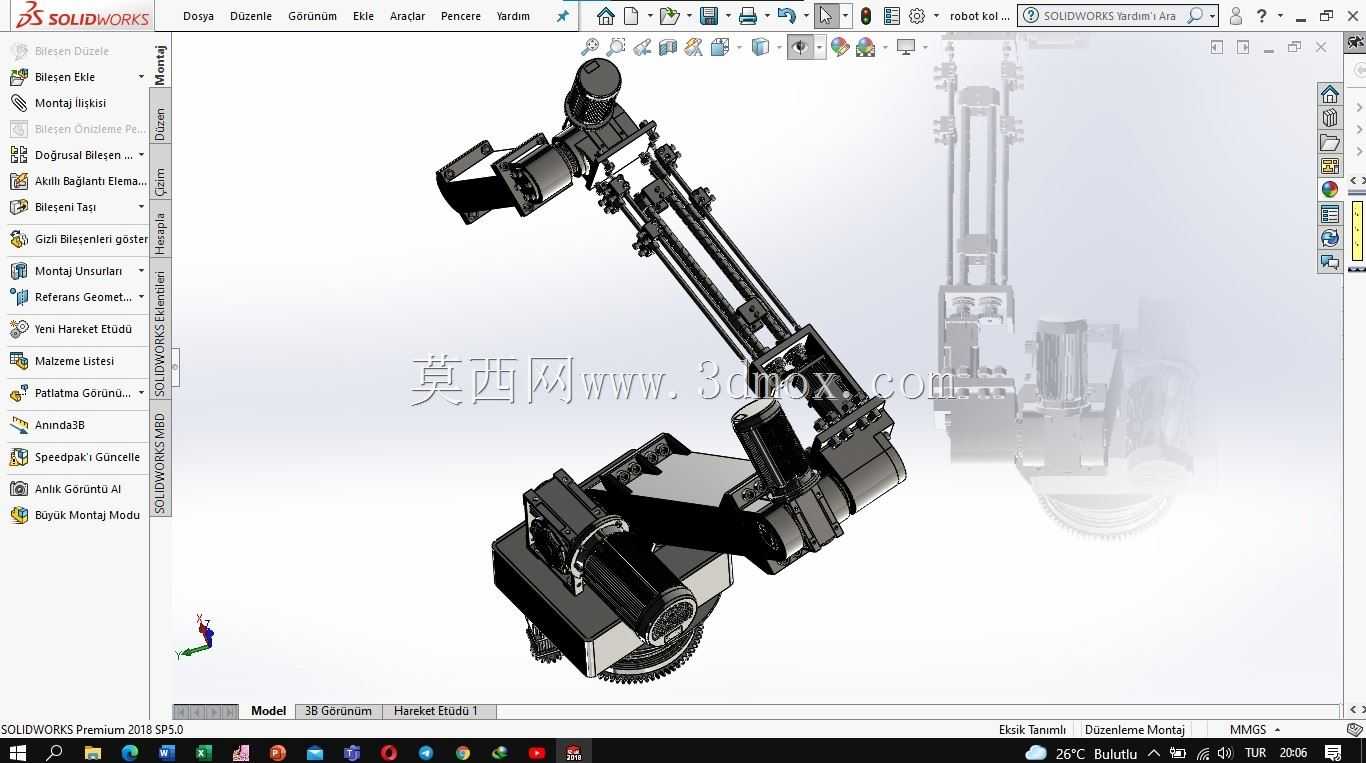

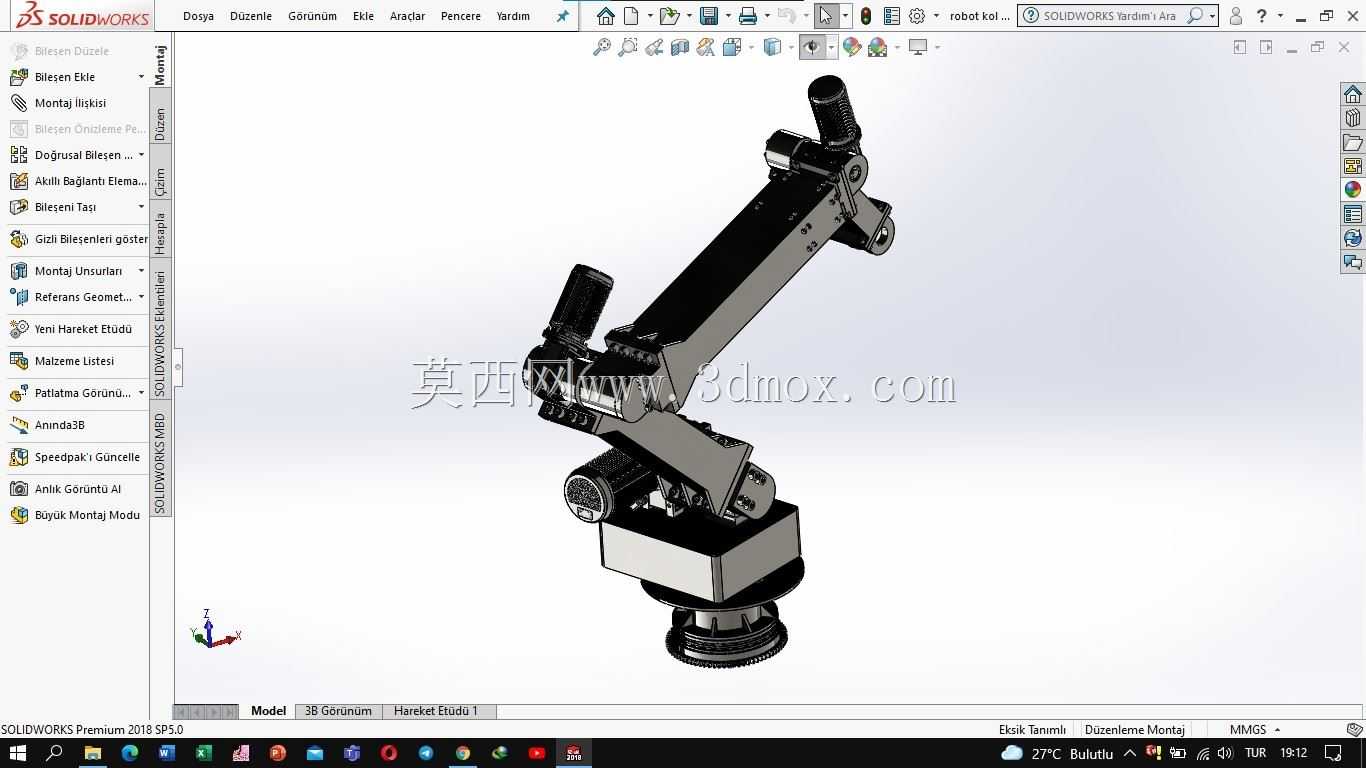

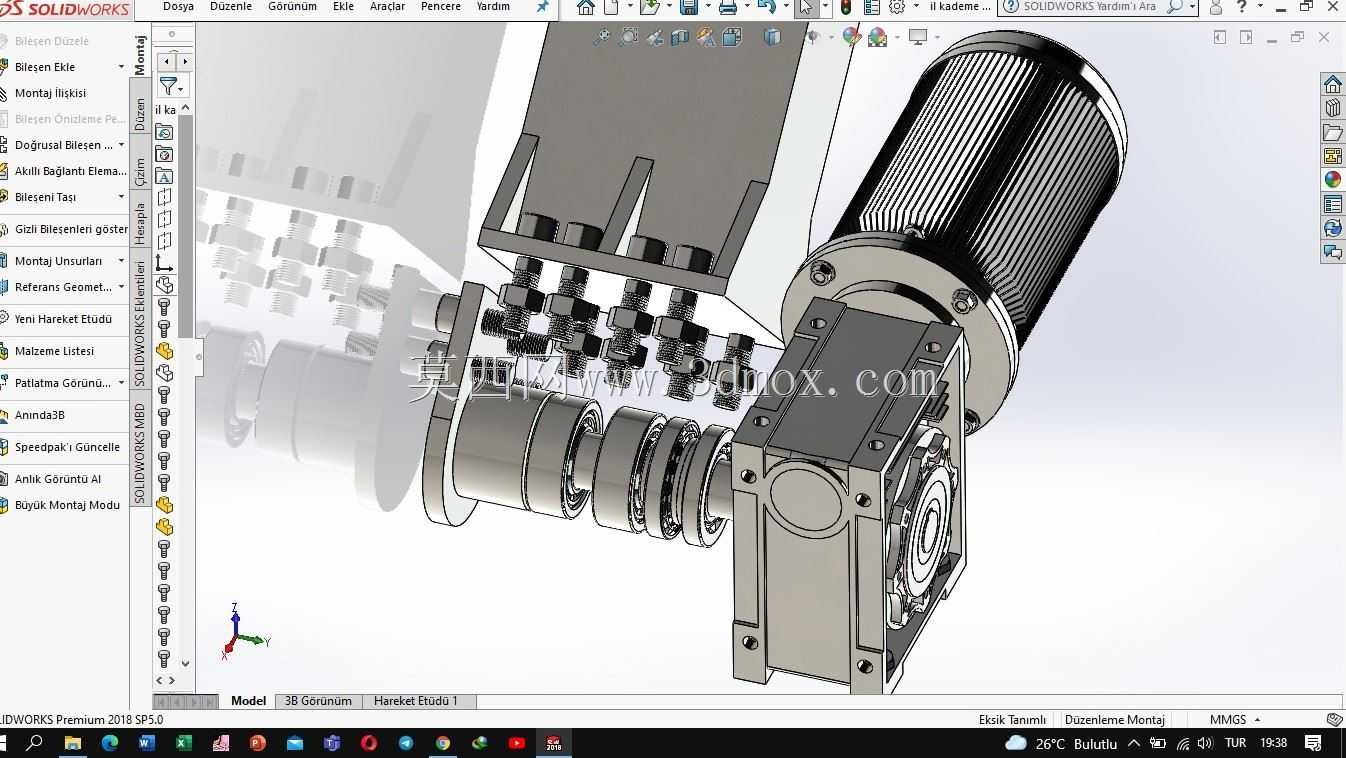

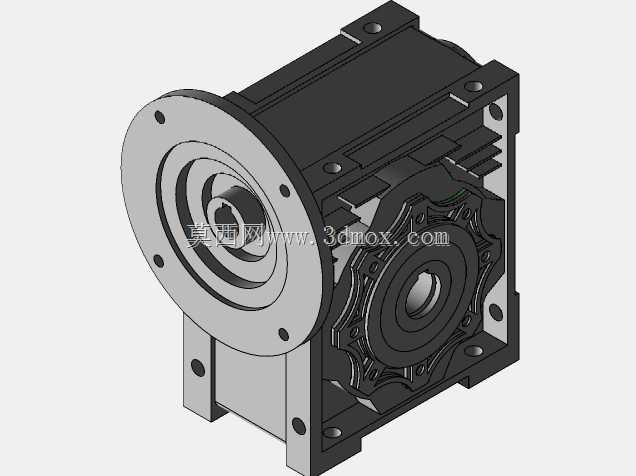

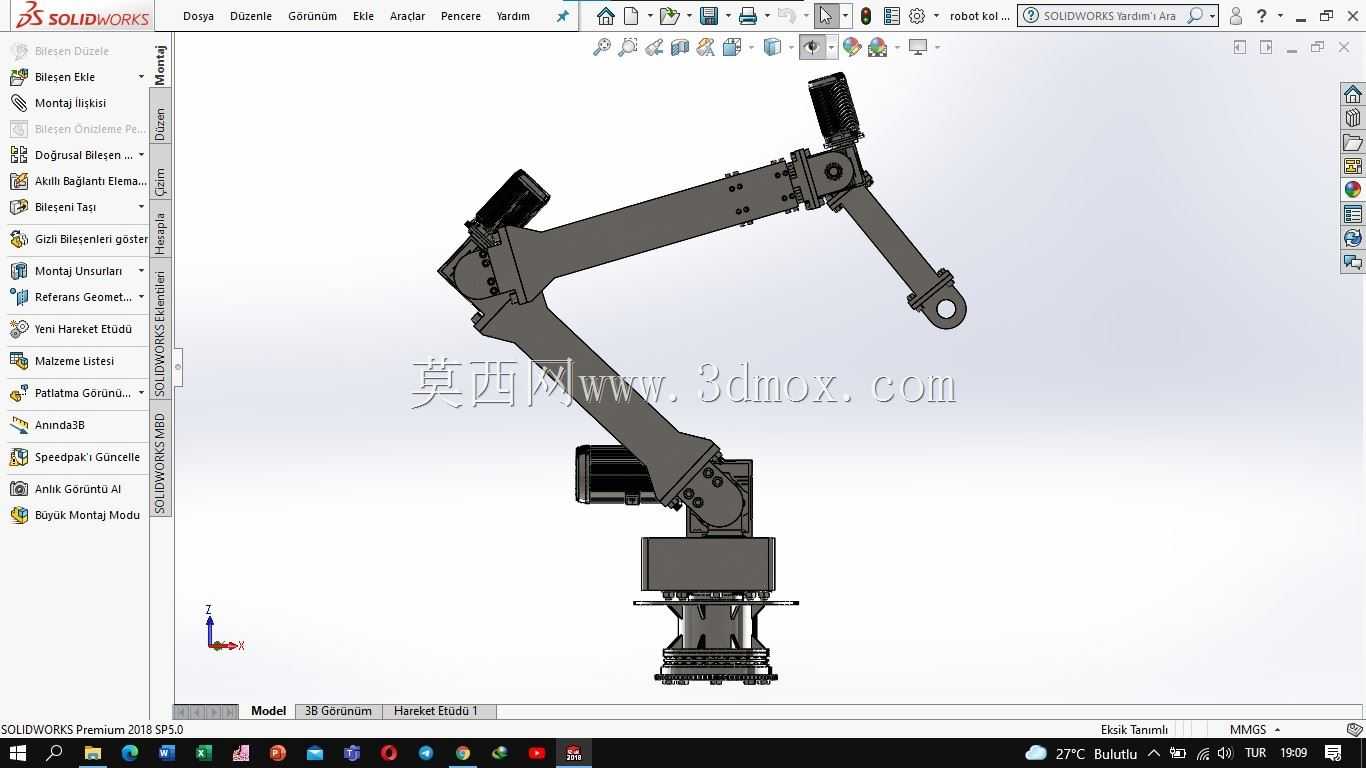

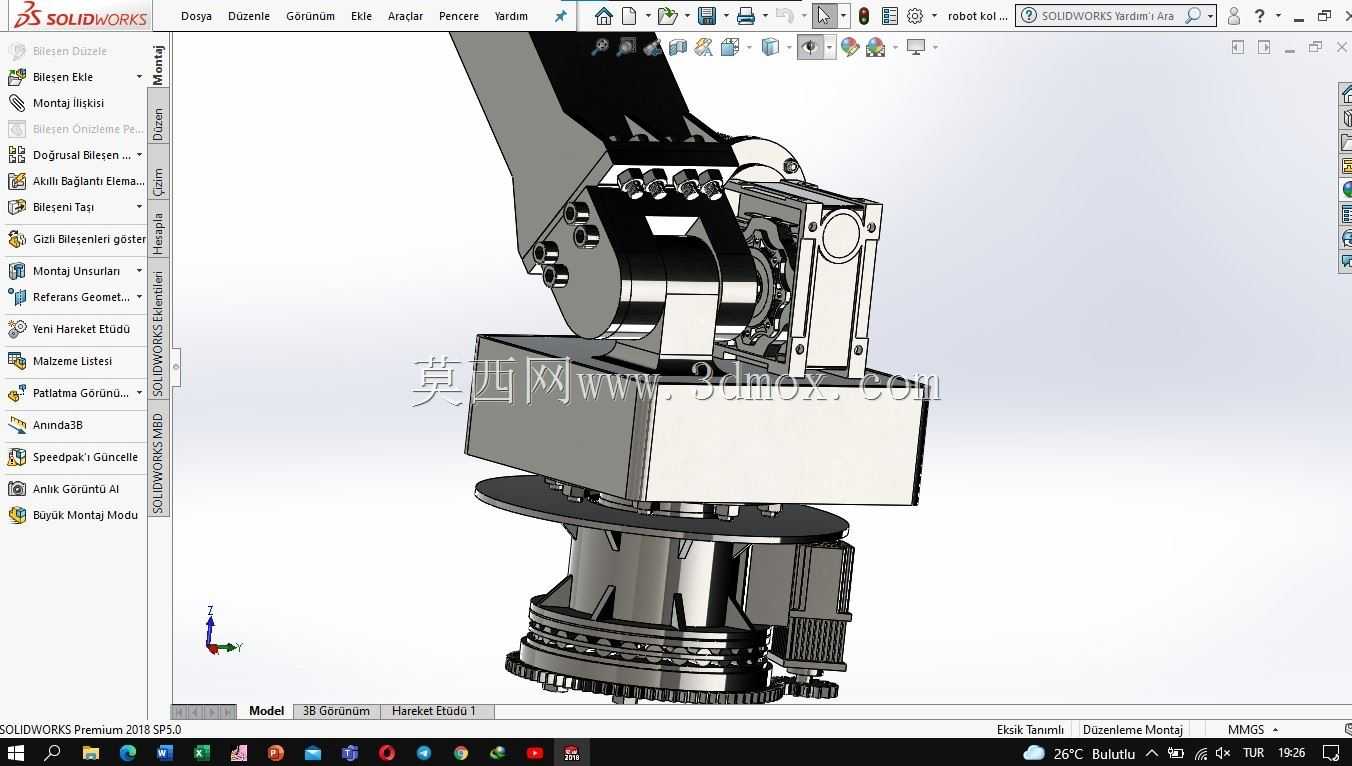

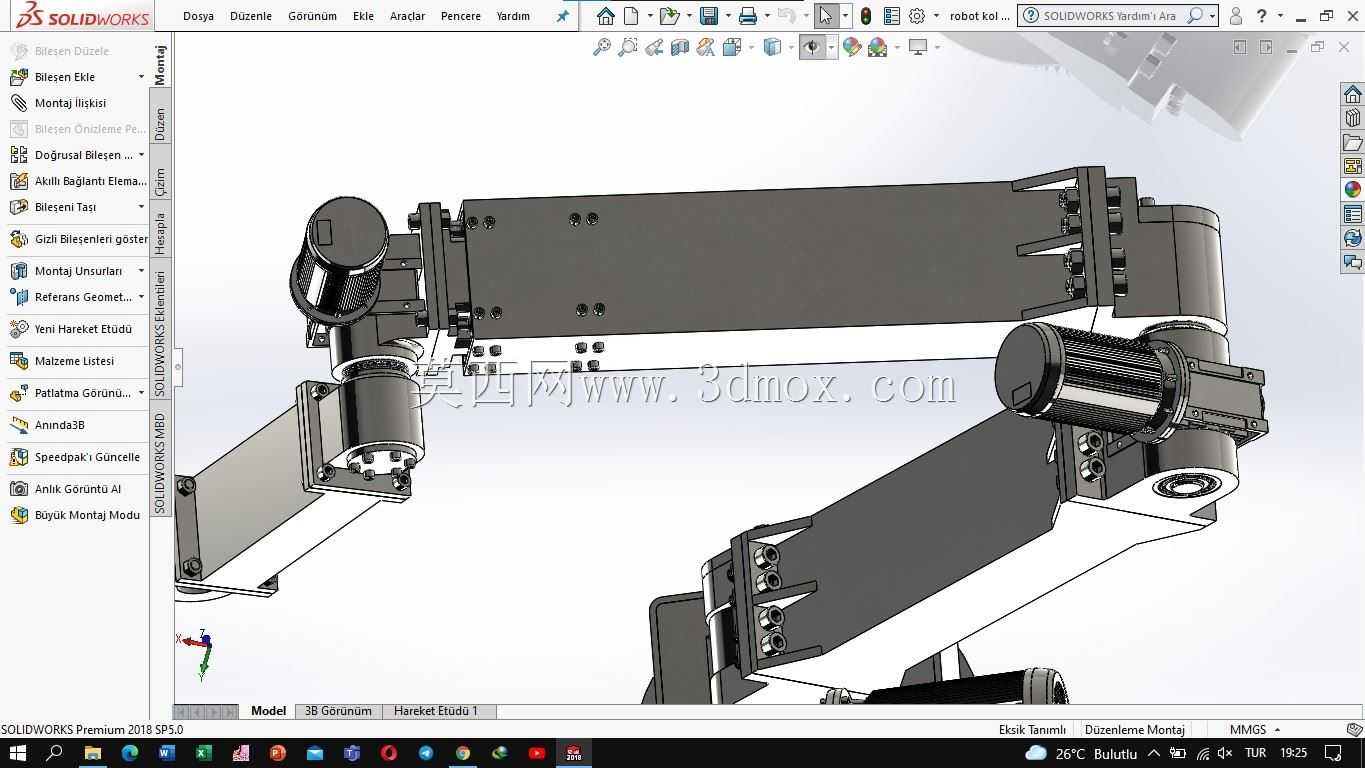

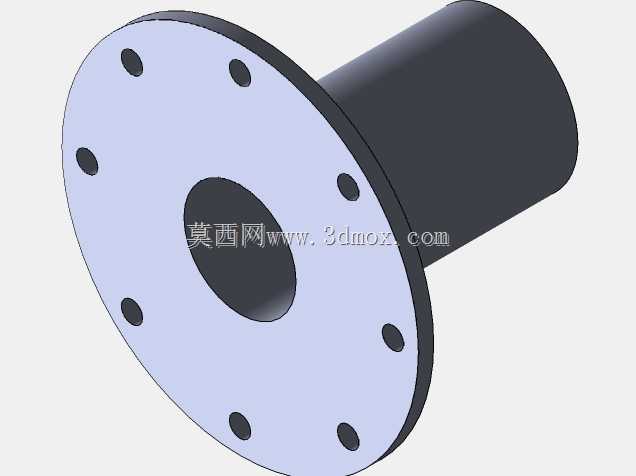

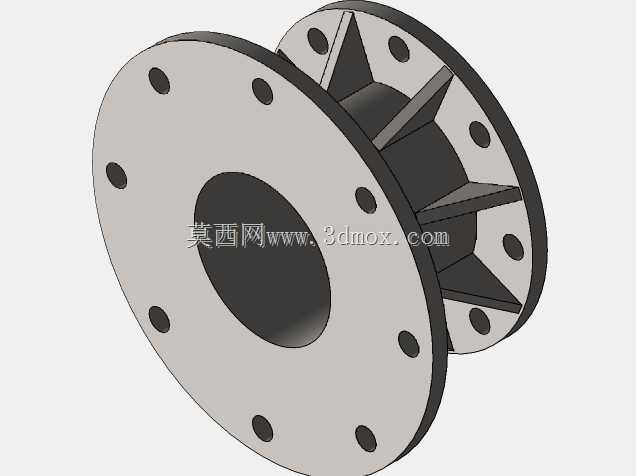

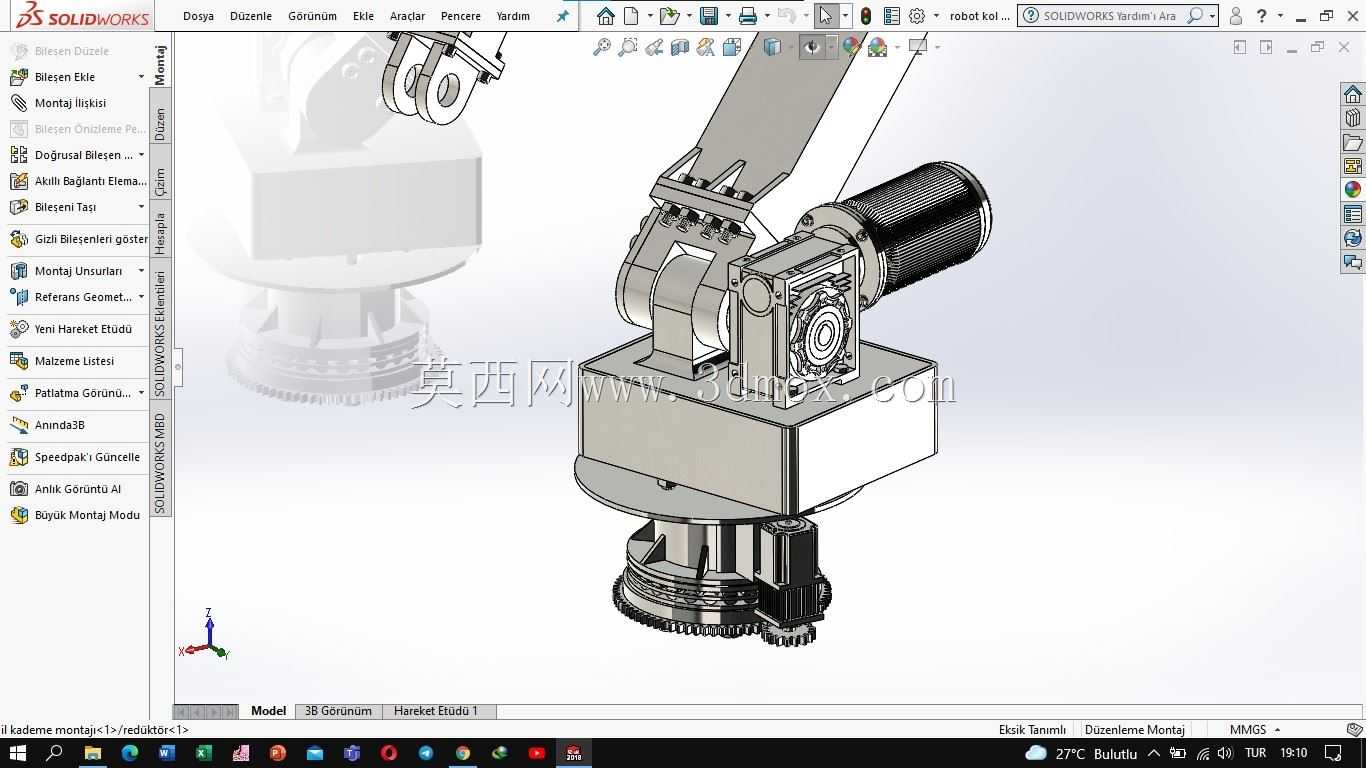

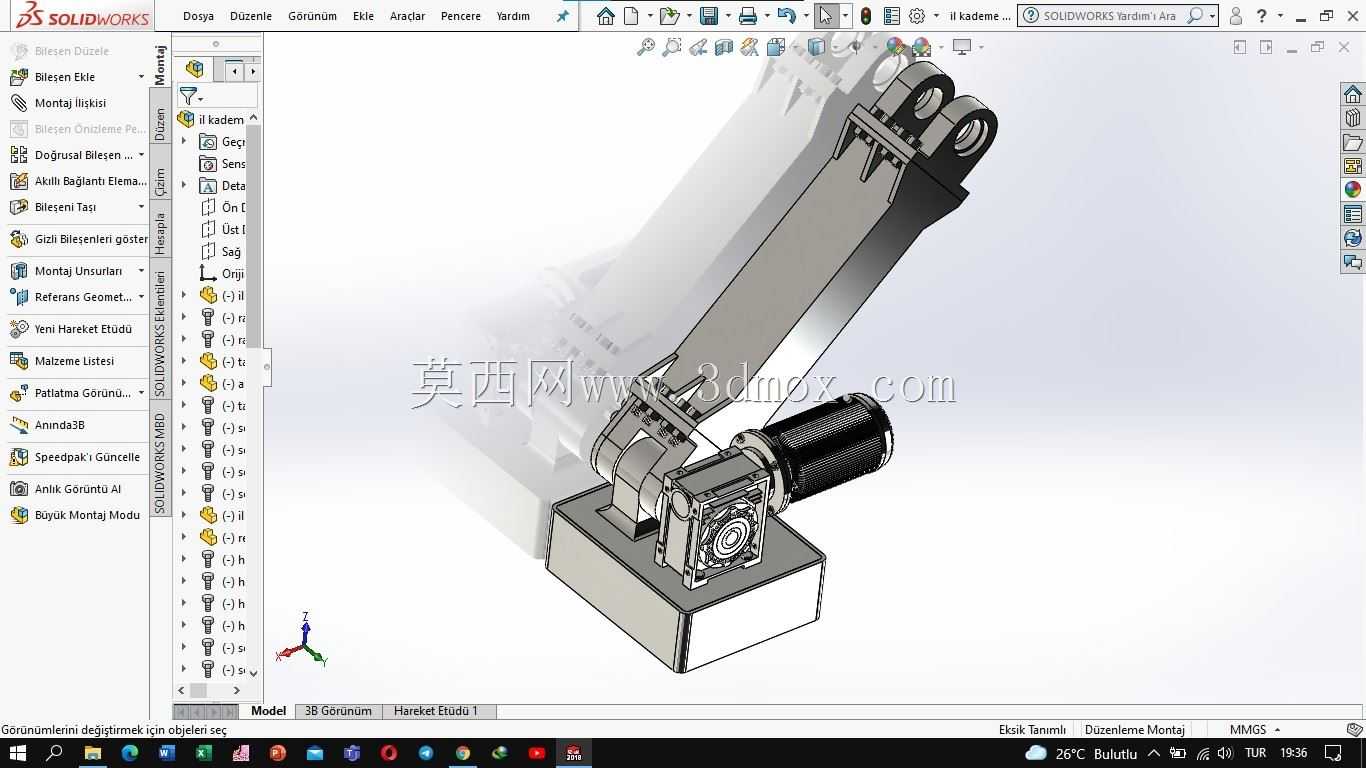

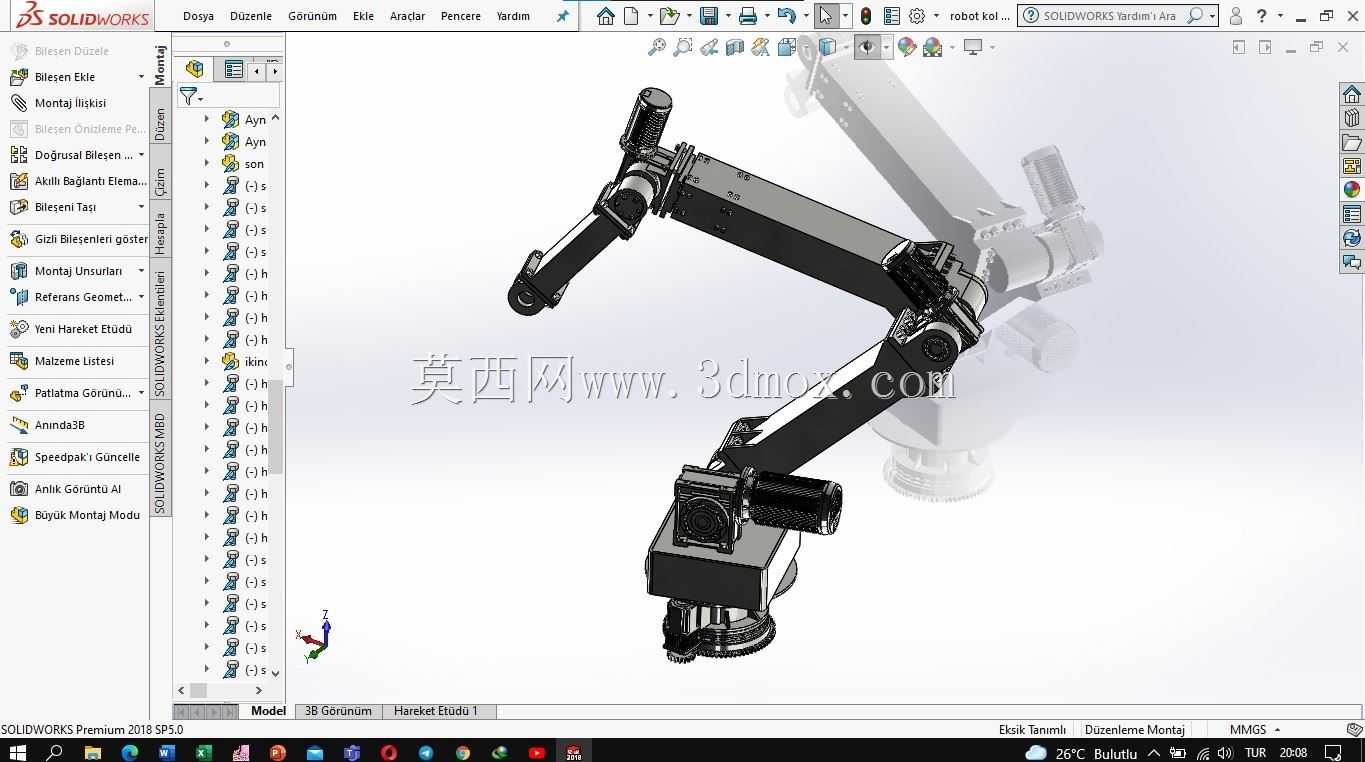

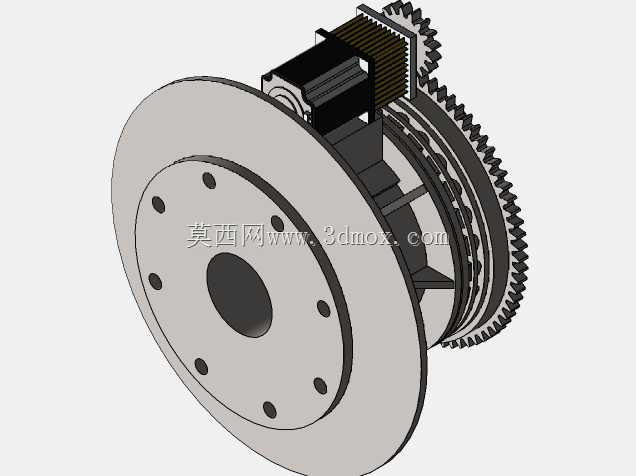

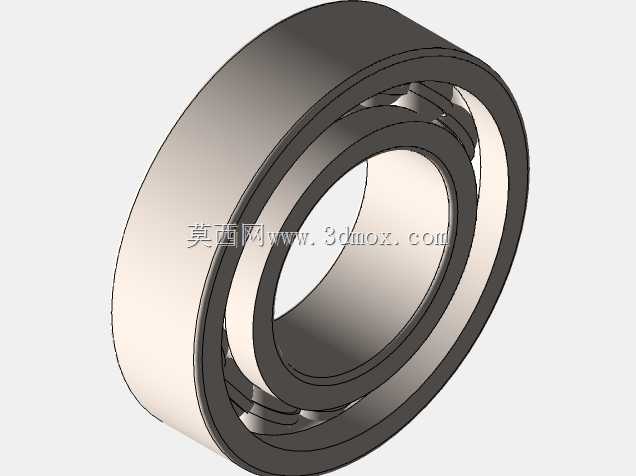

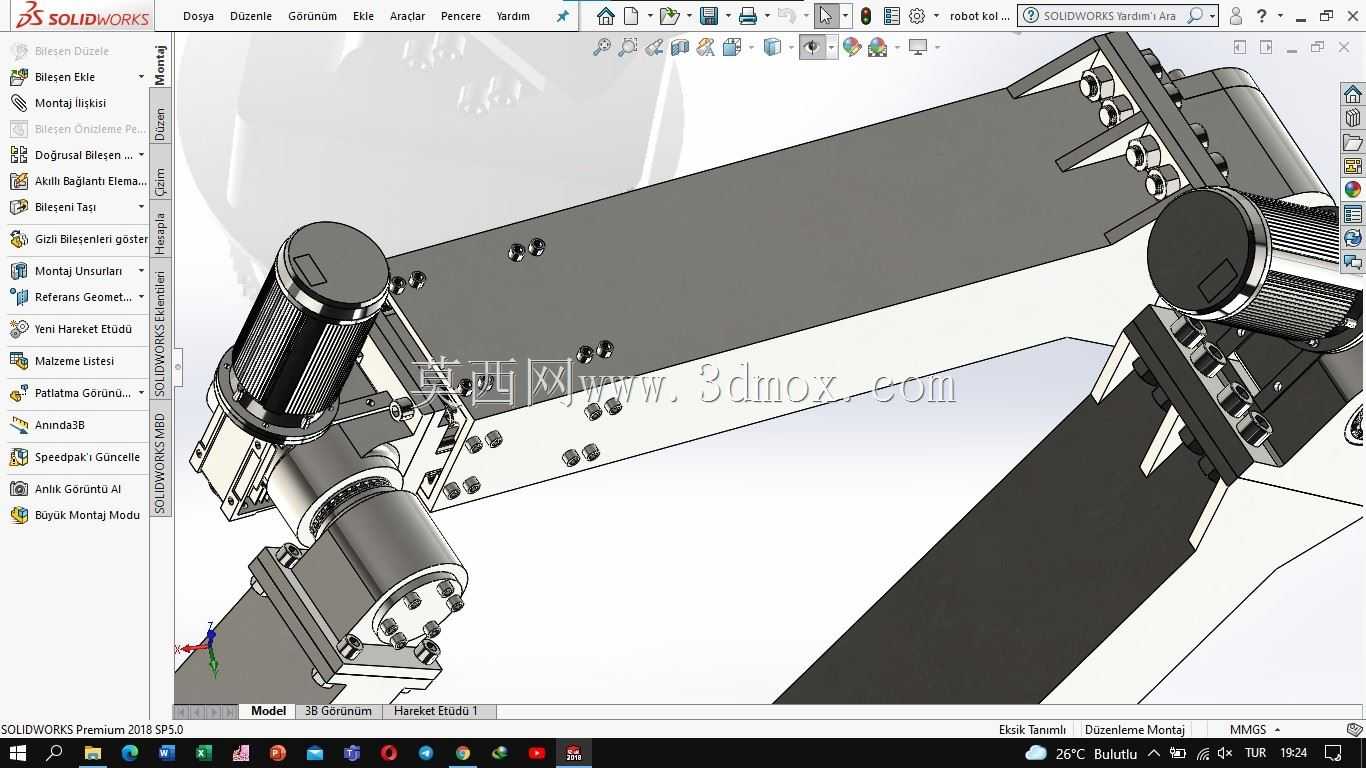

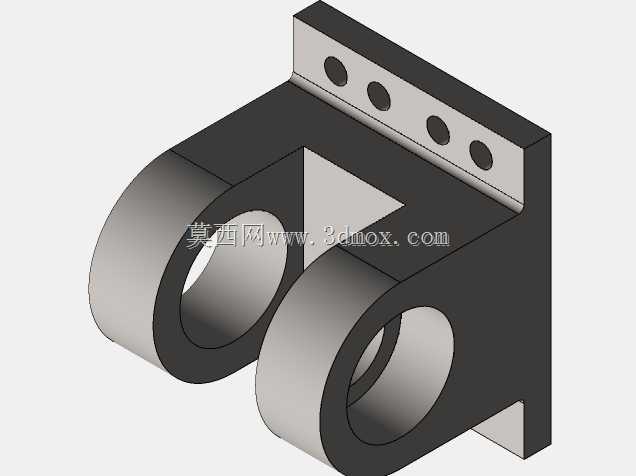

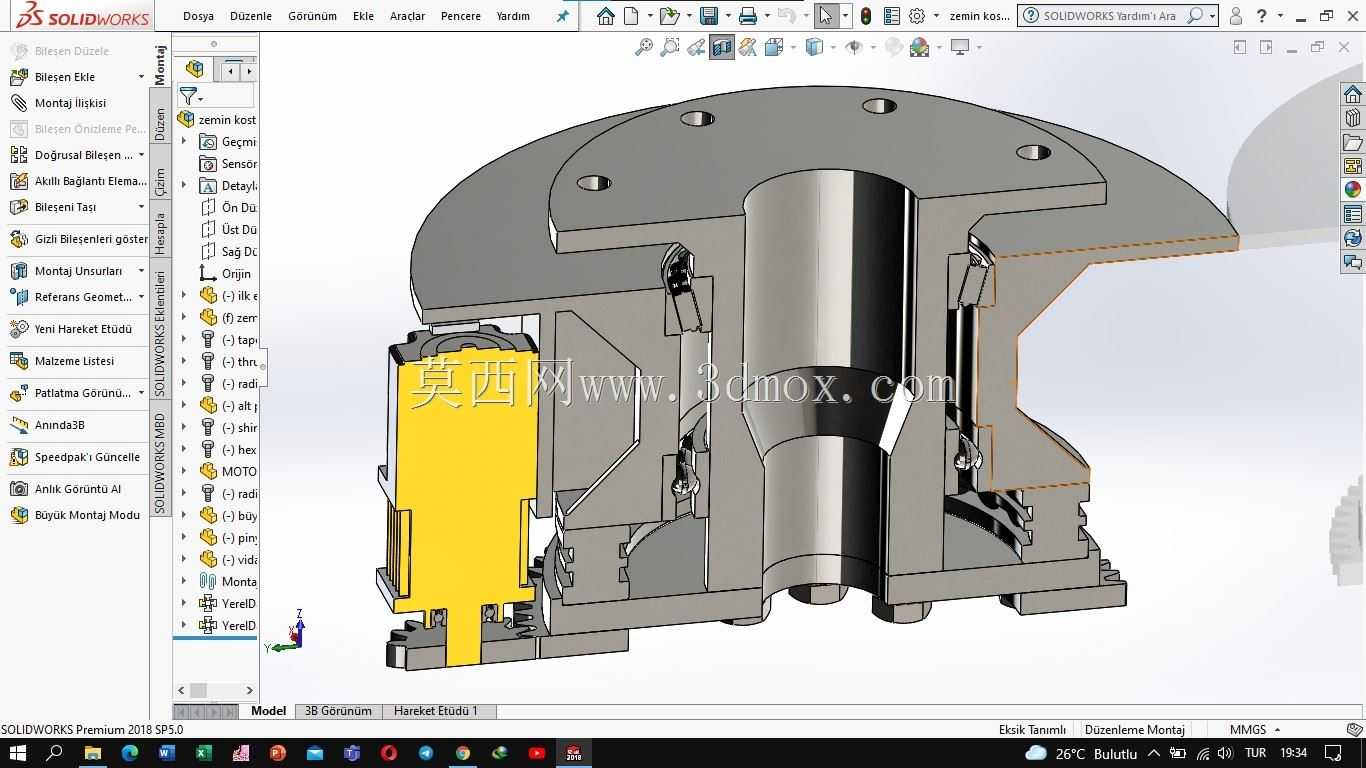

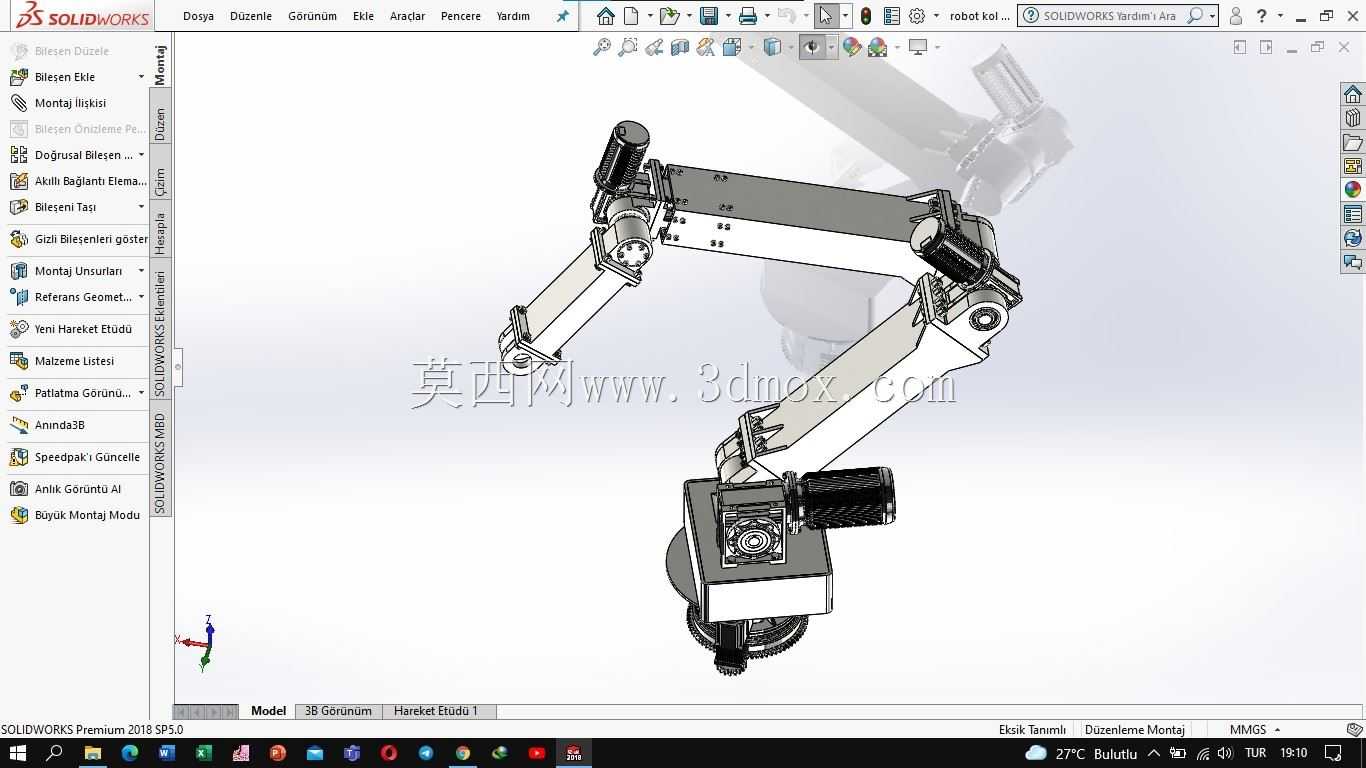

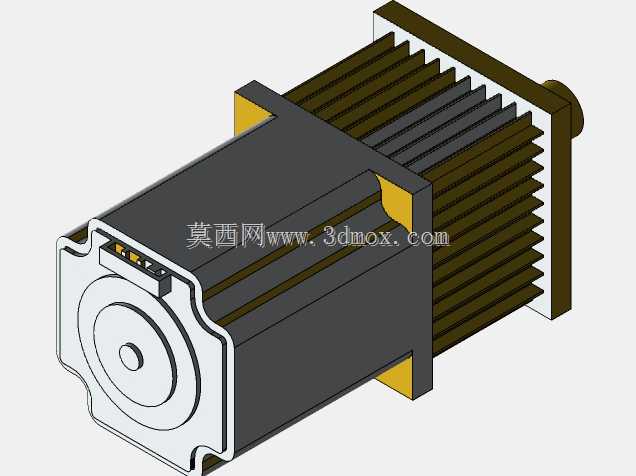

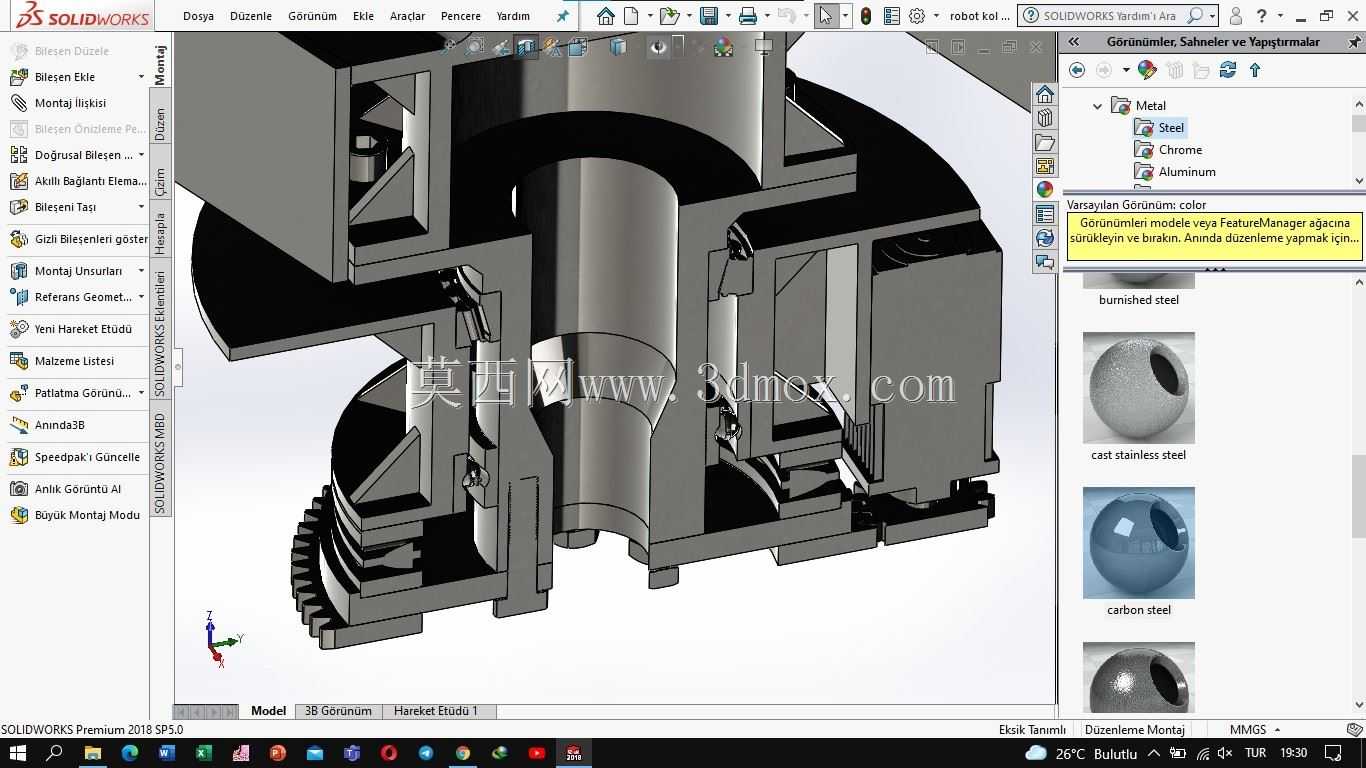

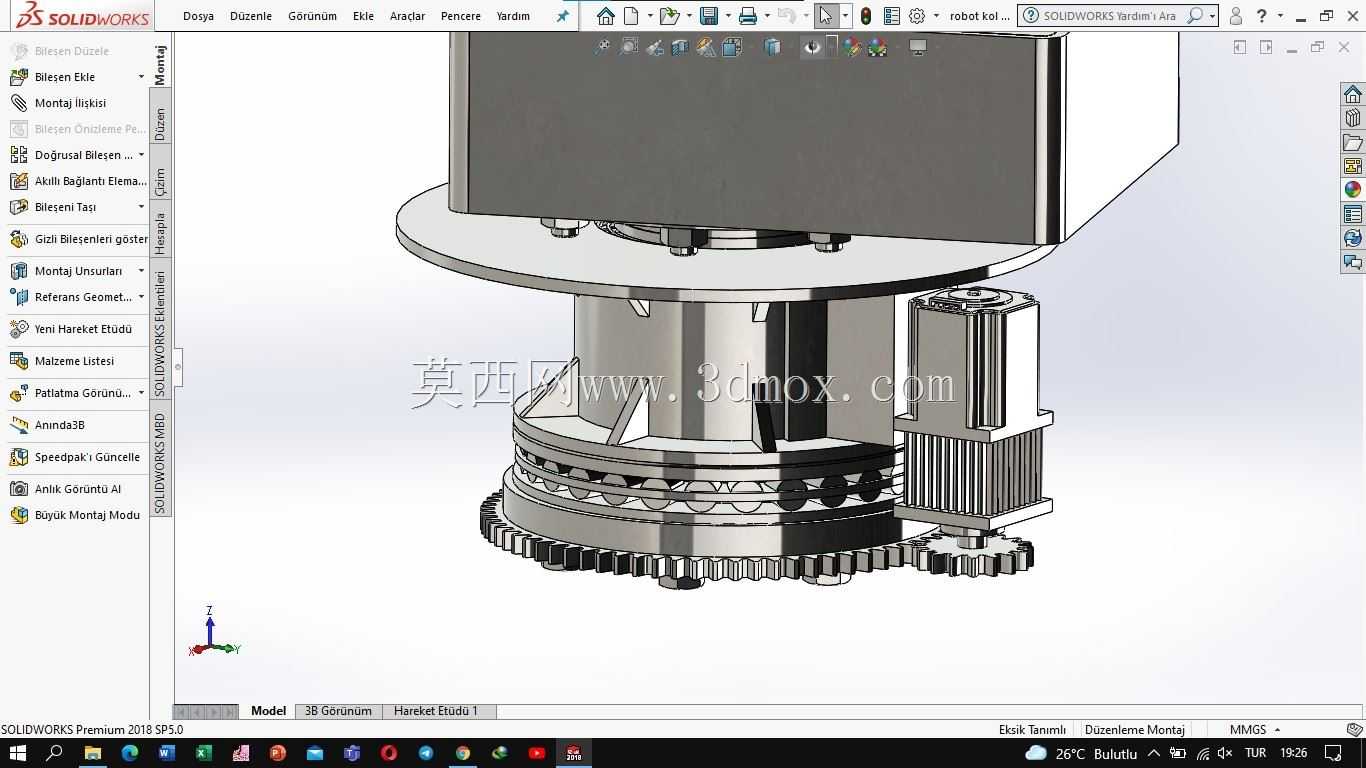

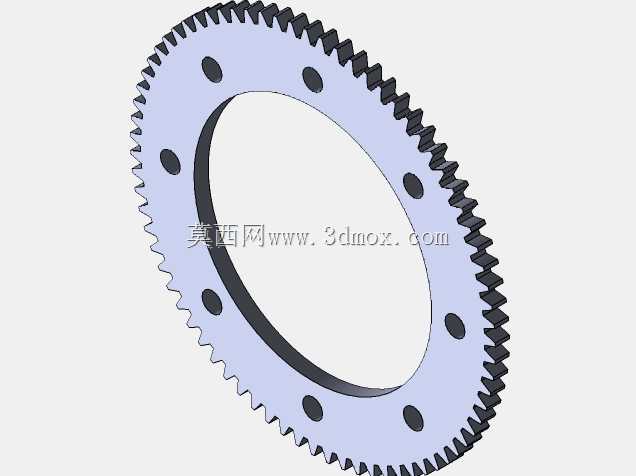

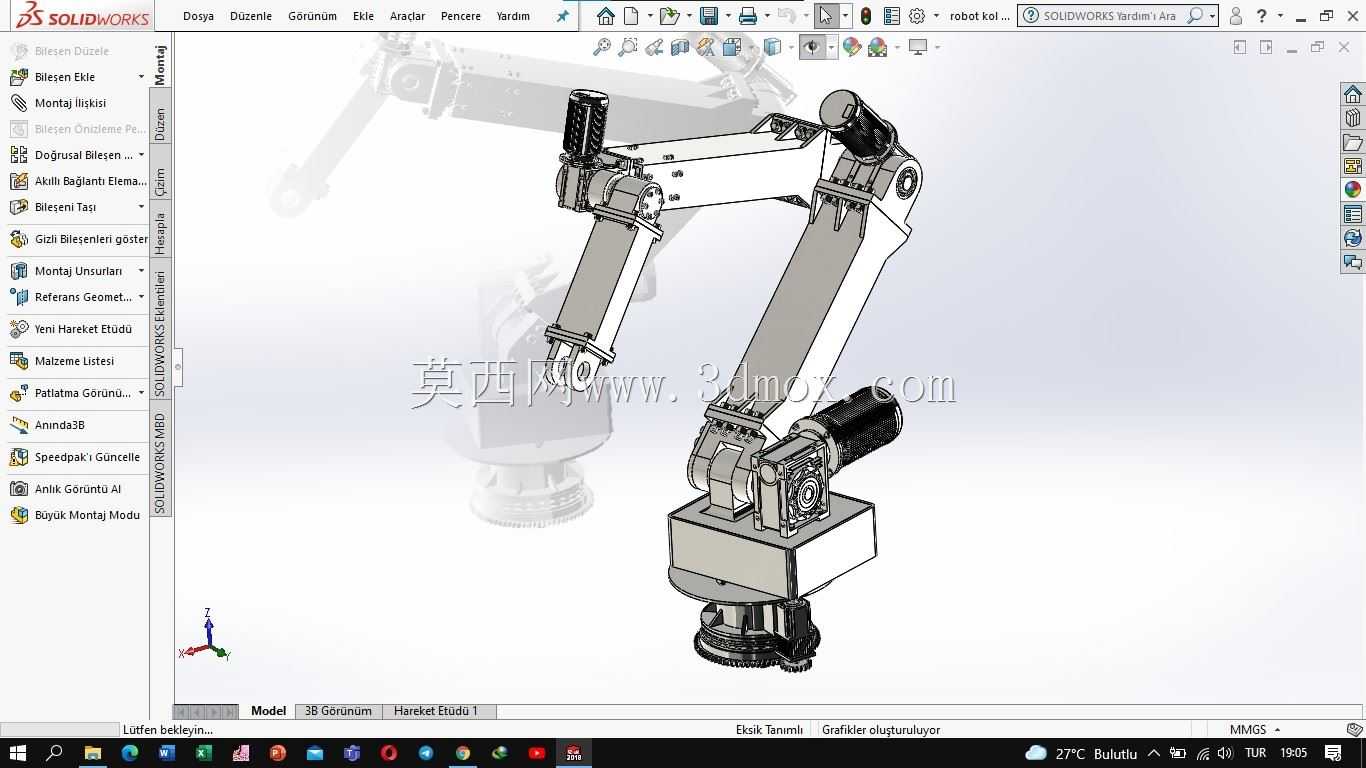

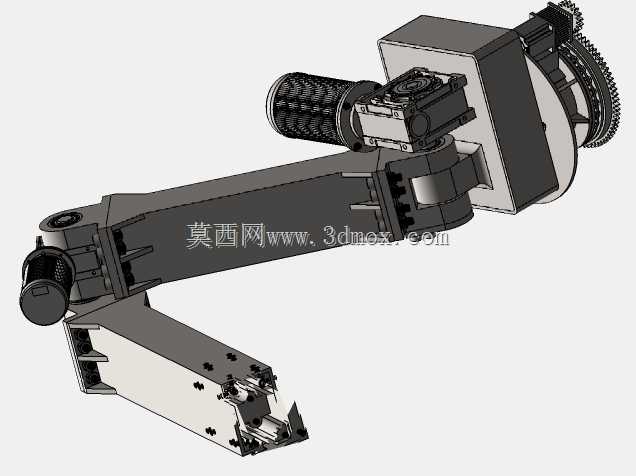

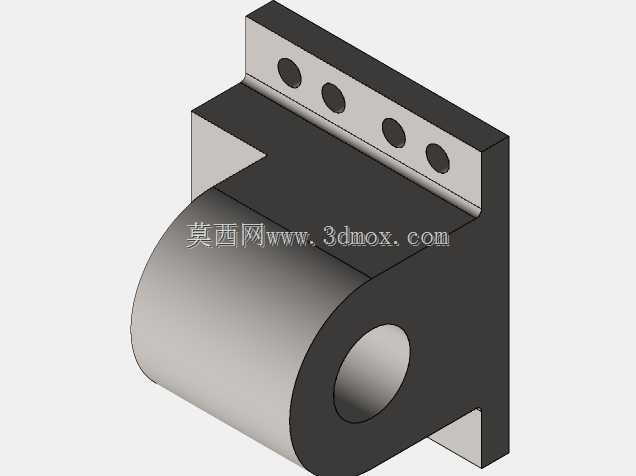

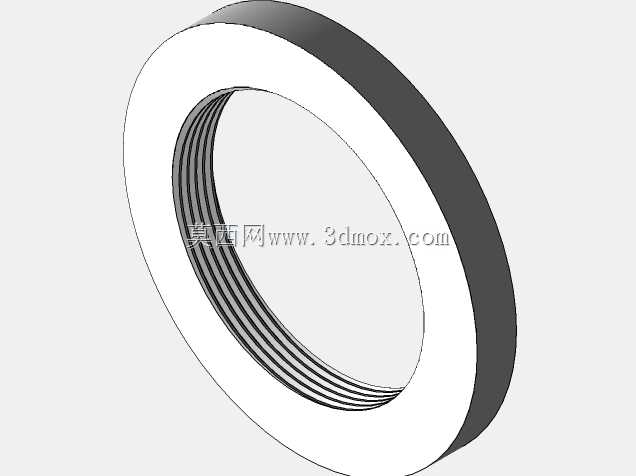

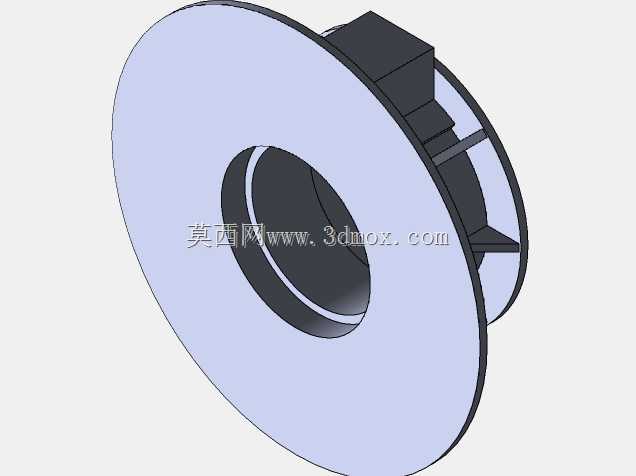

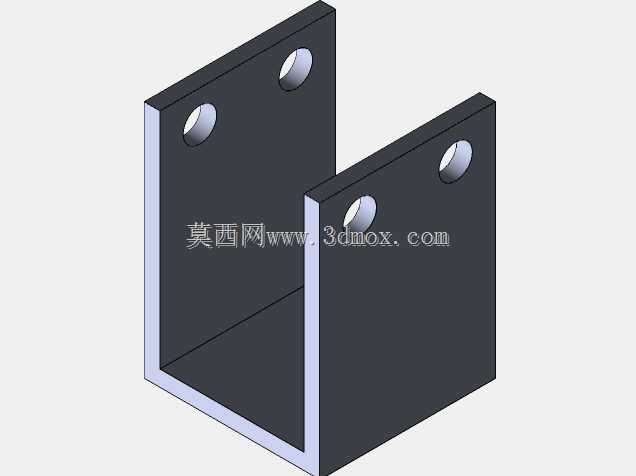

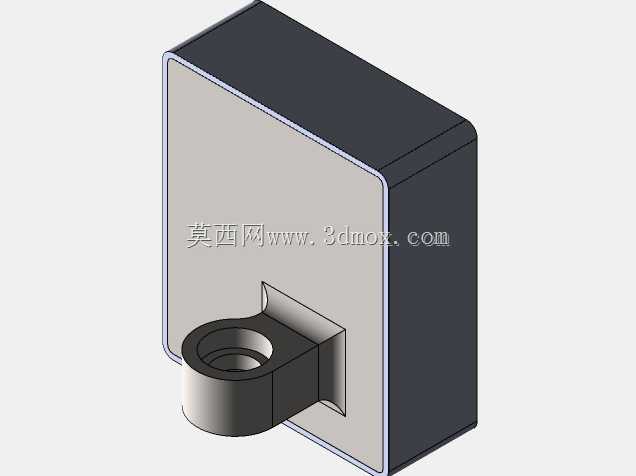

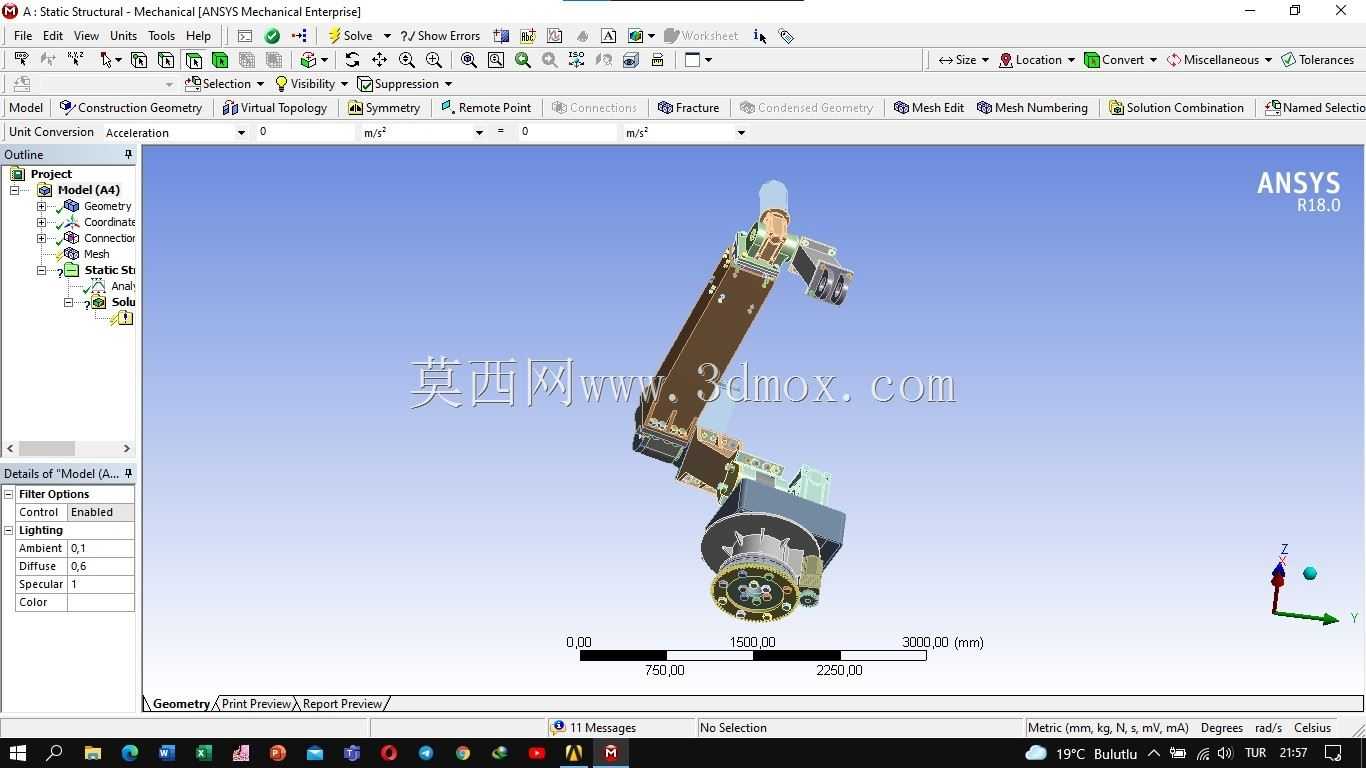

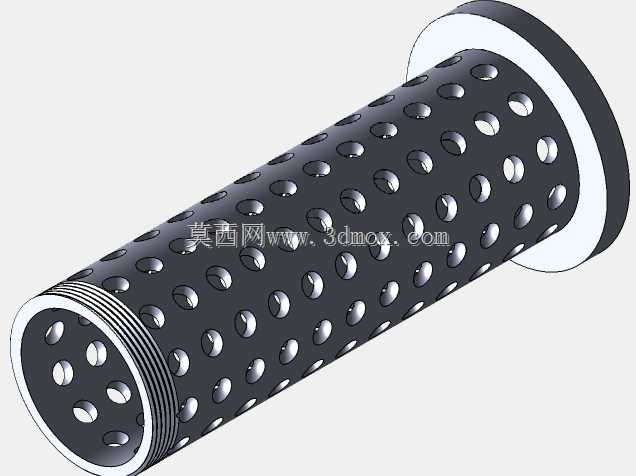

　　这款多关节机械臂的结构设计，核心围绕工业现场的重载搬运、工位上下料、焊接辅助等高频作业场景展开，整体采用钢结构焊接成型的主体框架，在保证结构刚性的前提下控制整体自重，适配多数工厂现有工位的安装承载要求。从安装边界来看，底部采用法兰式回转基座设计，基座安装孔位按照通用工业设备安装标准排布，可直接固定在混凝土设备基础、生产线侧边钢构平台或是移动AGV的搭载平台上，基座回转支撑选用交叉滚子轴承结构，可承受径向、轴向与倾覆力矩的复合载荷，避免大臂伸展状态下出现基座晃动的问题。大臂与小臂的铰接位置均采用伺服电机搭配谐波减速器的传动方案，关节处的连接法兰做了加厚处理，同时布置了加强筋结构，抵消臂杆伸展时的弯矩变形，臂杆内部预留了走线空腔，

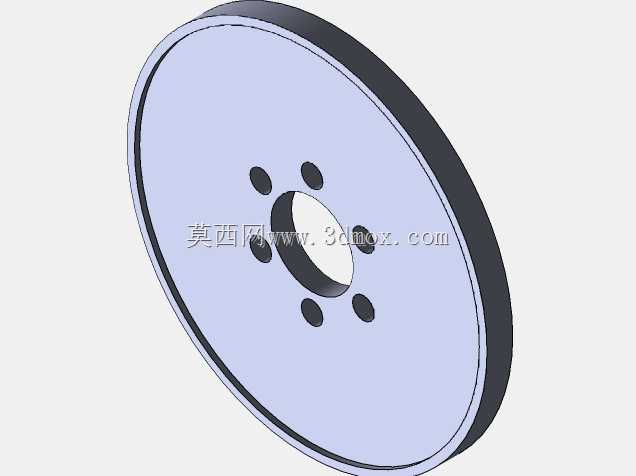

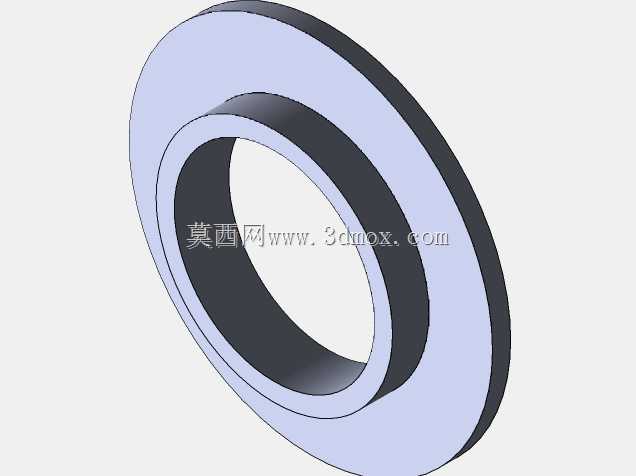

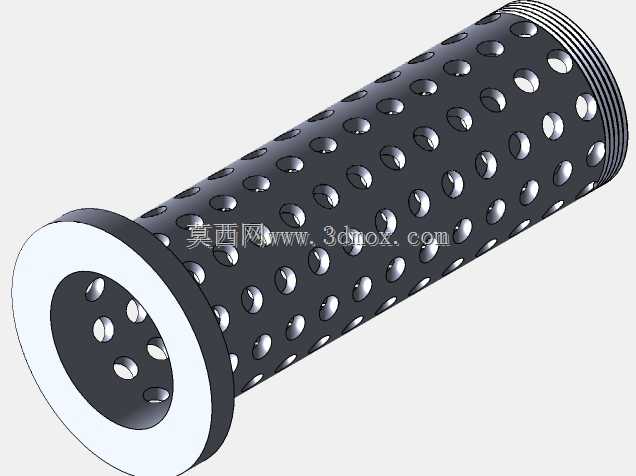

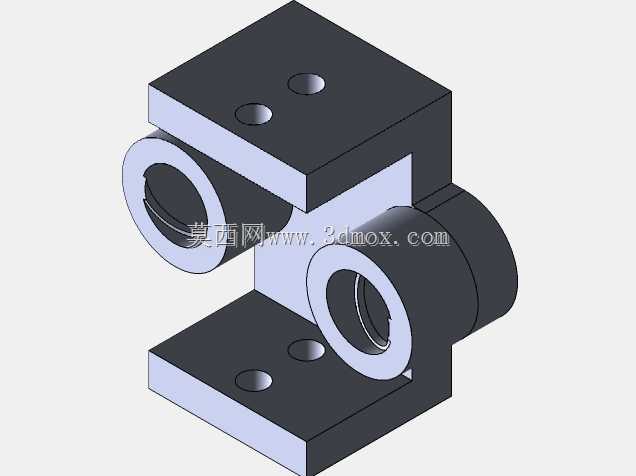

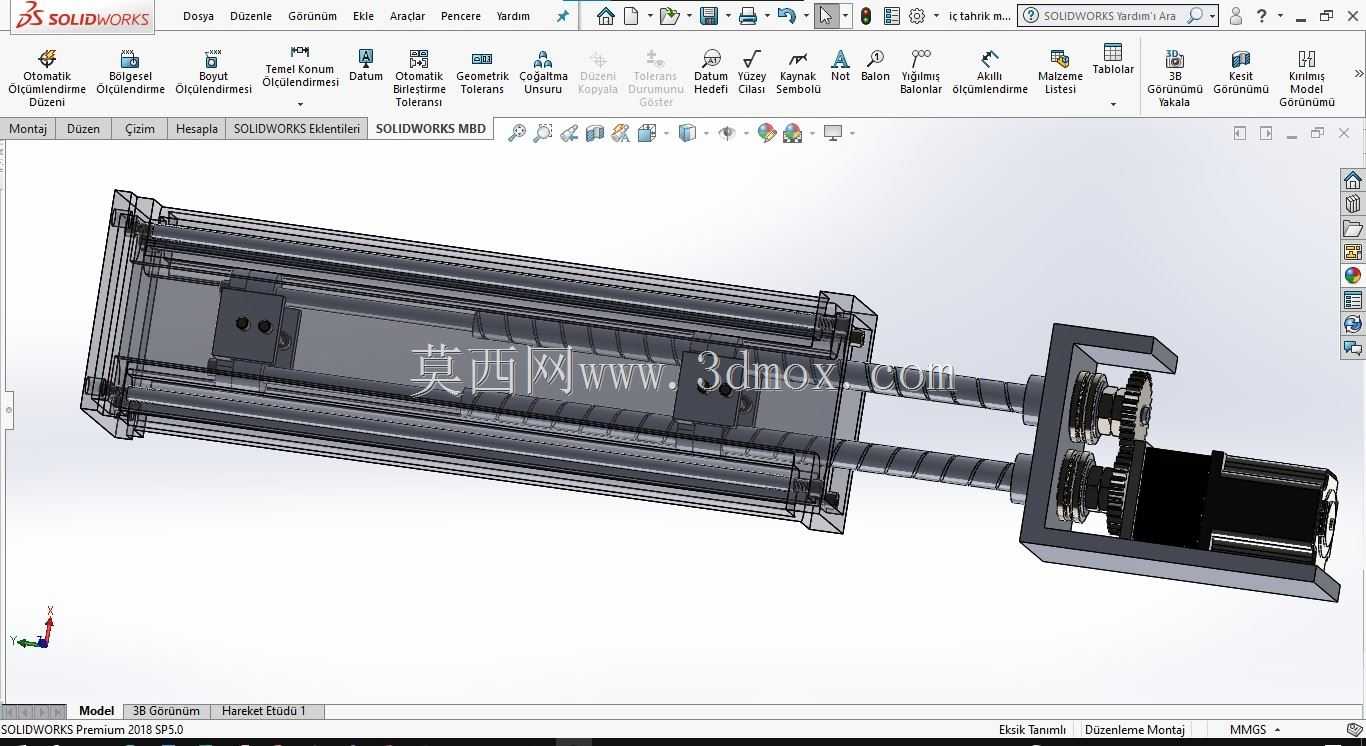

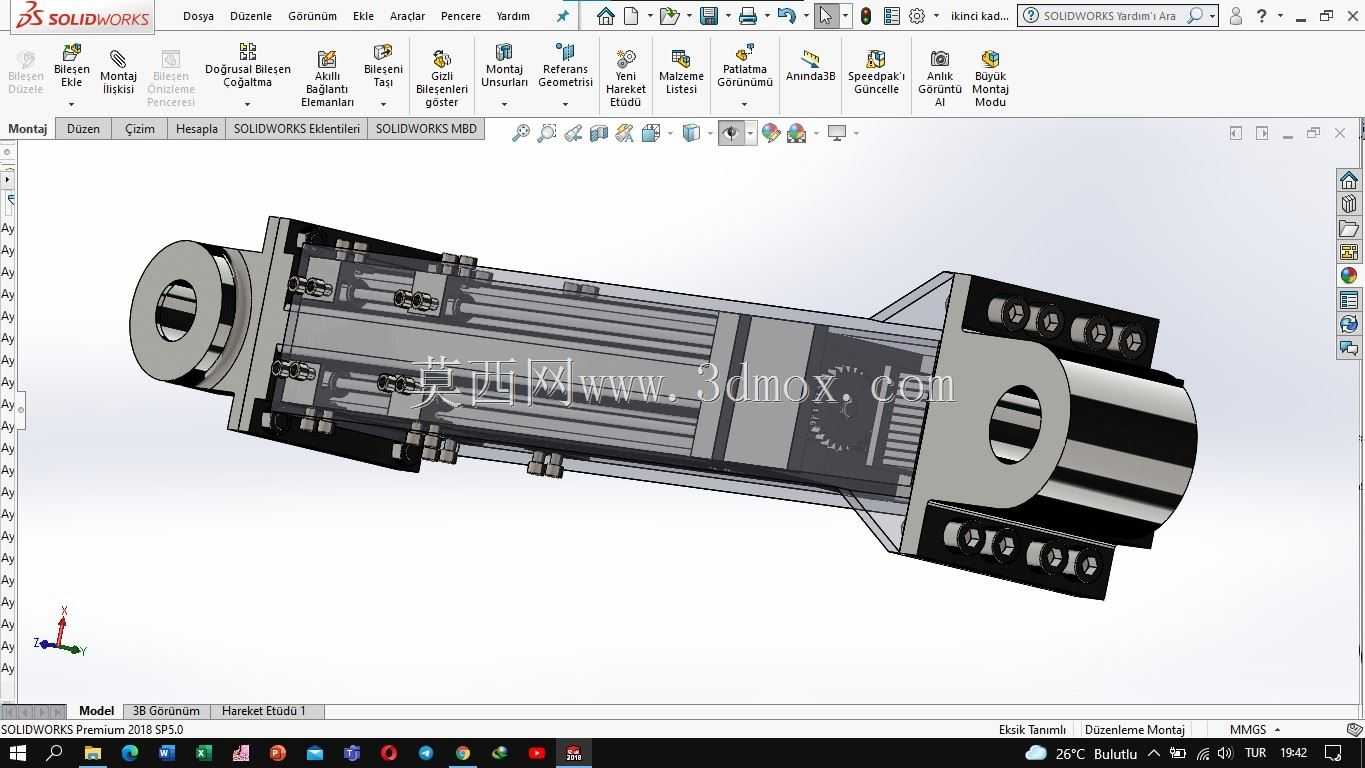

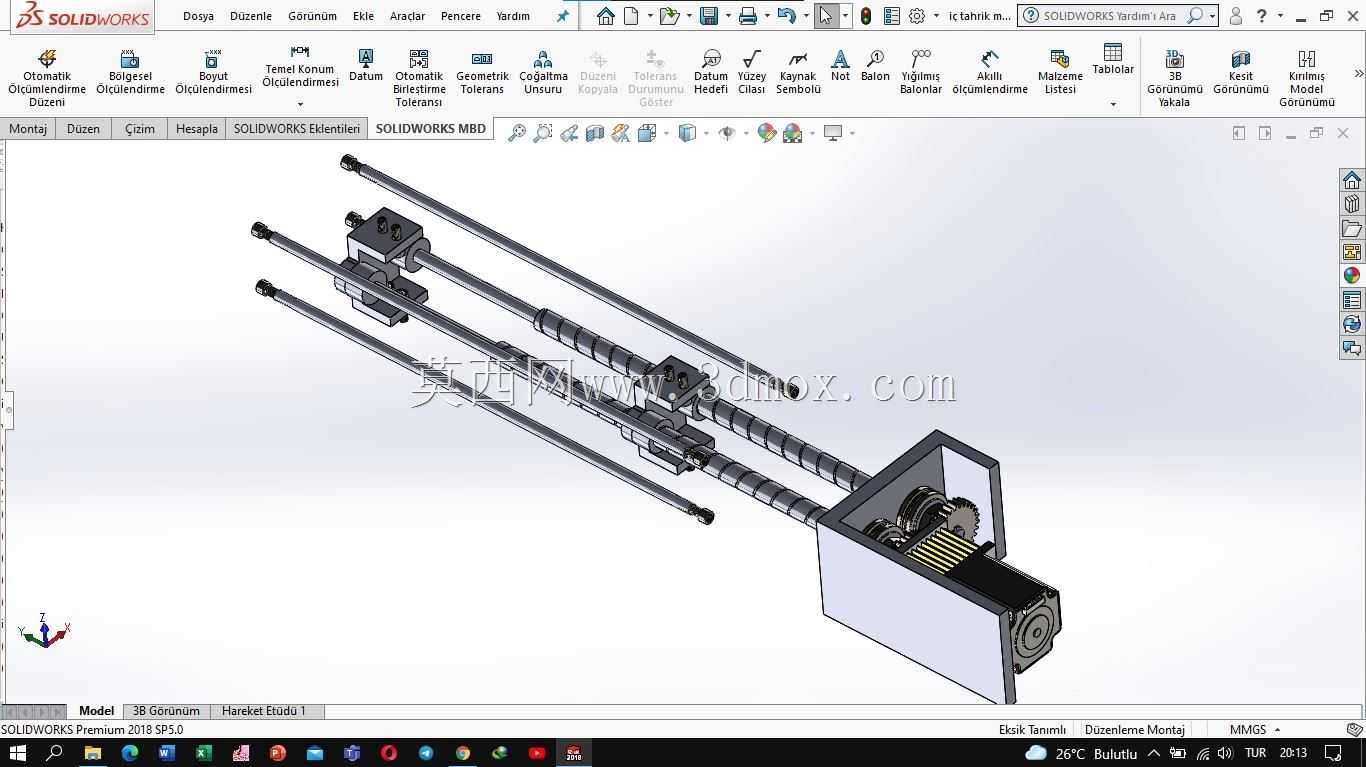

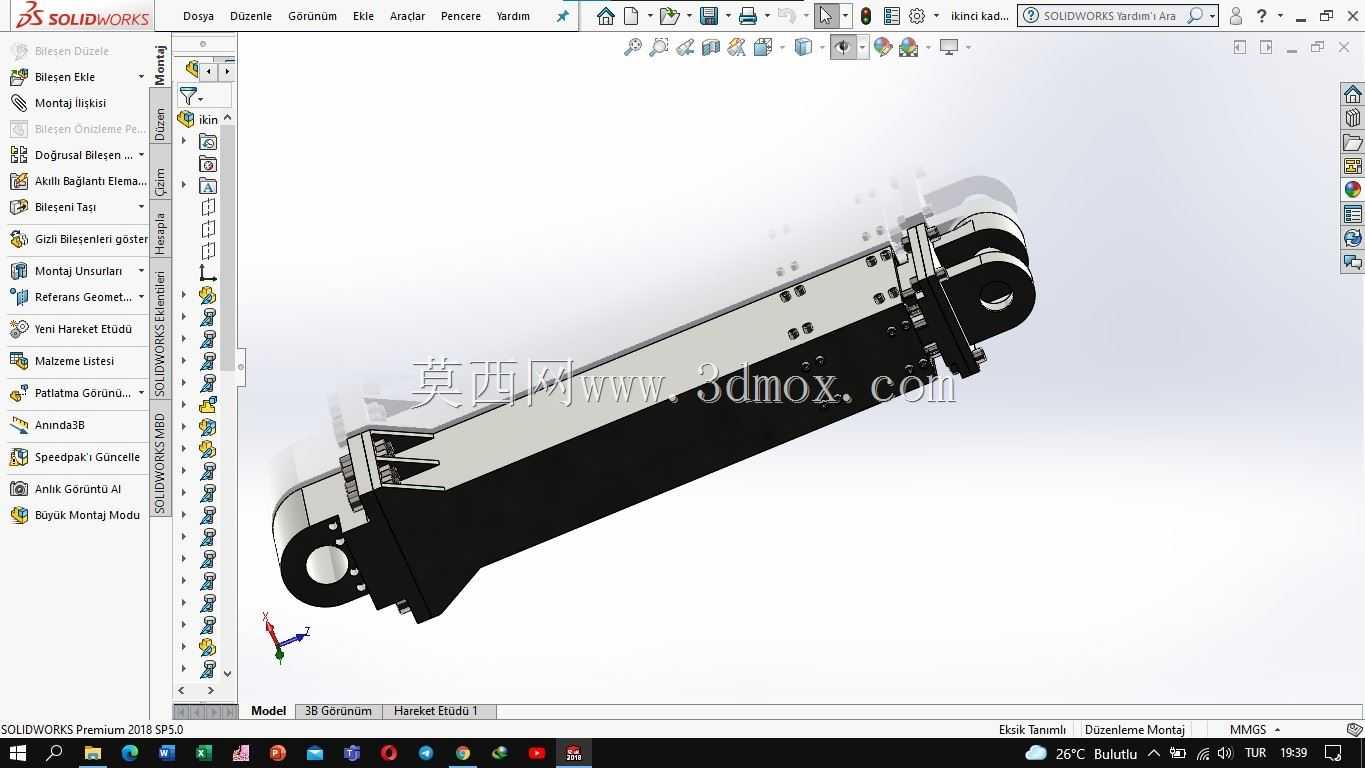

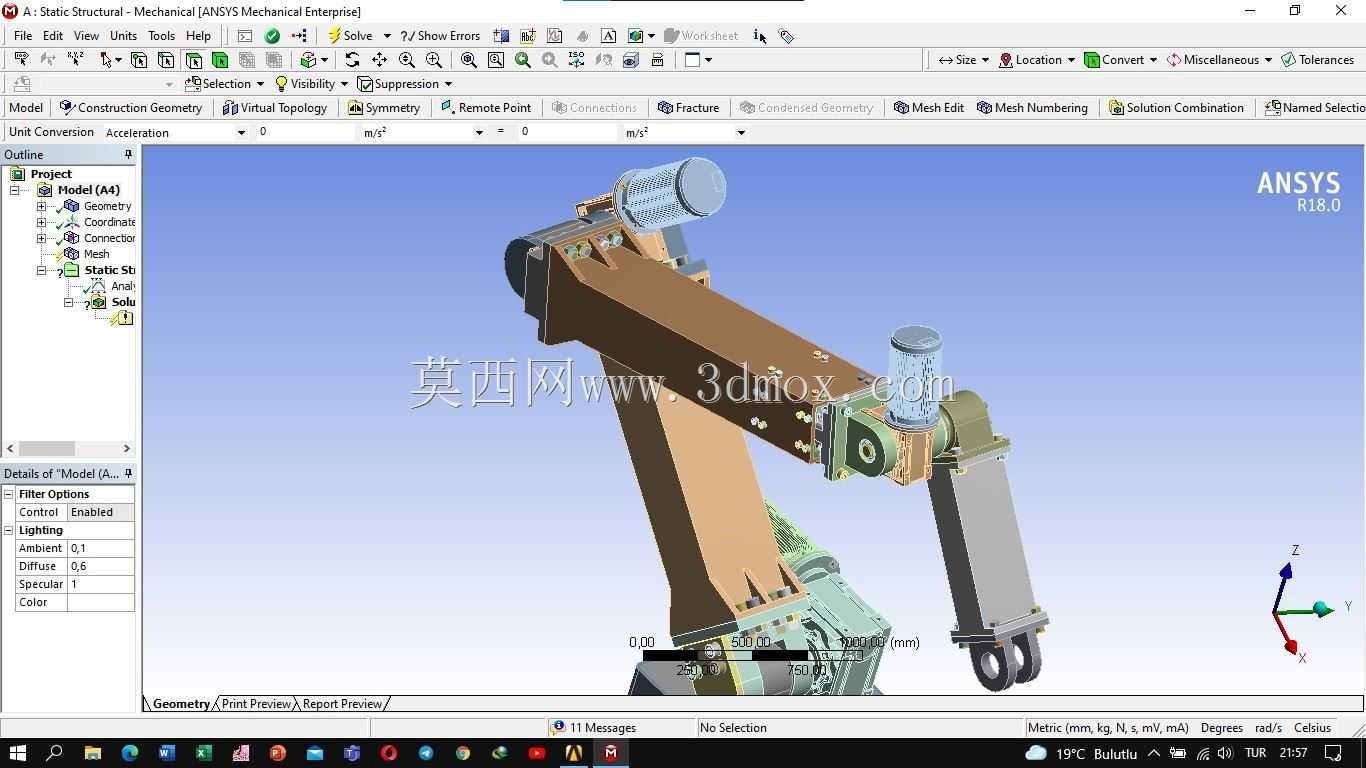

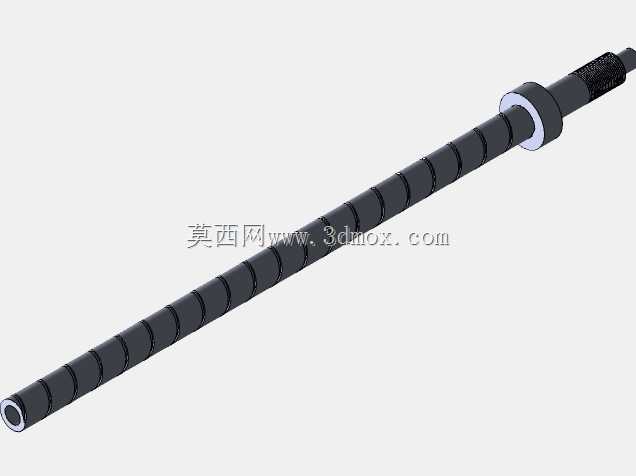

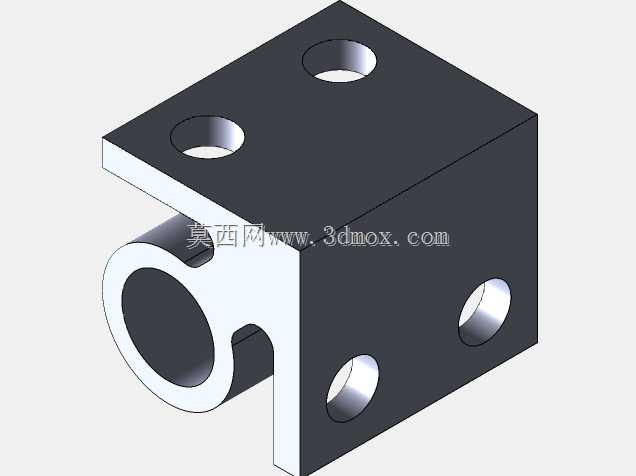

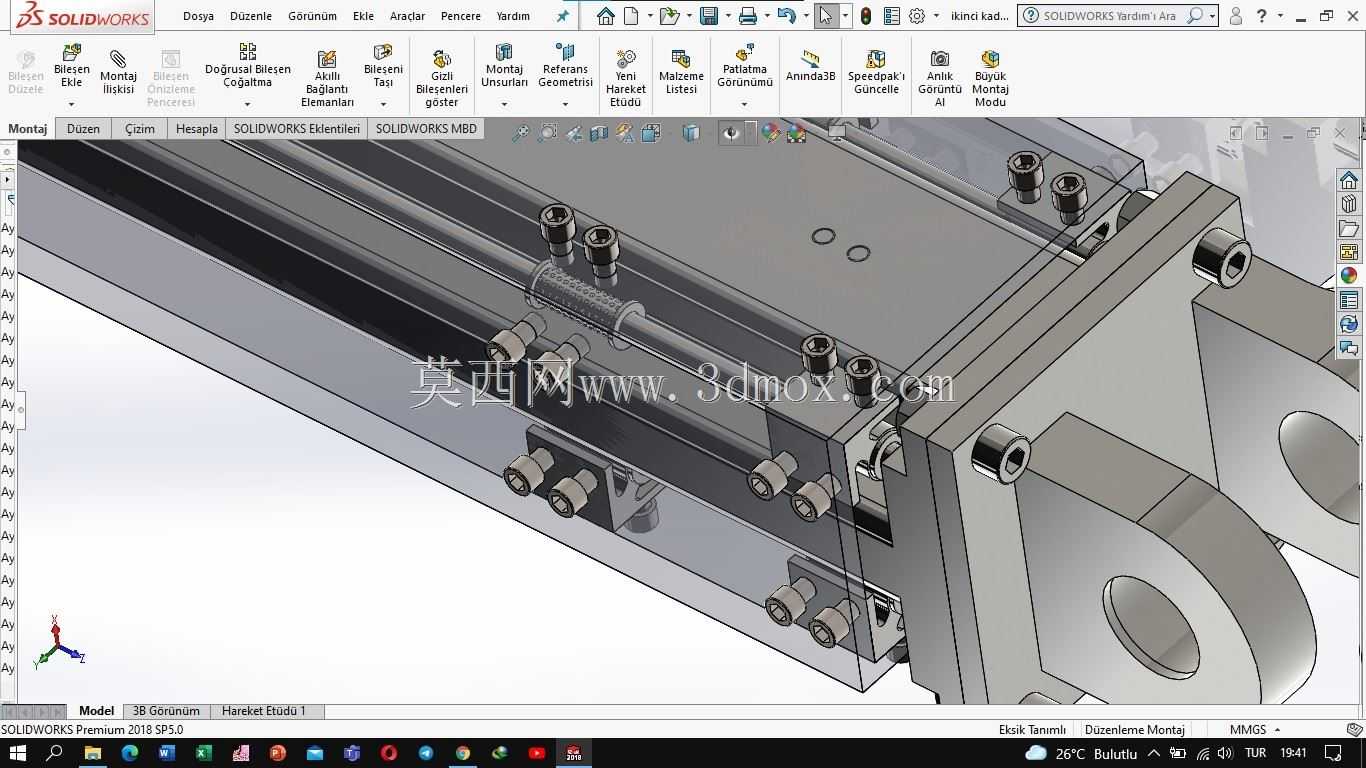

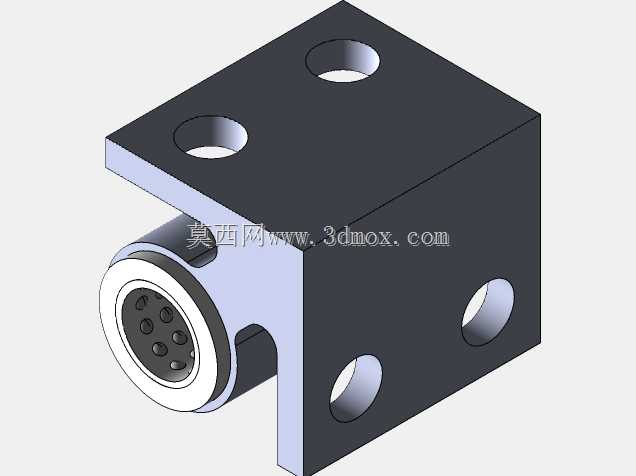

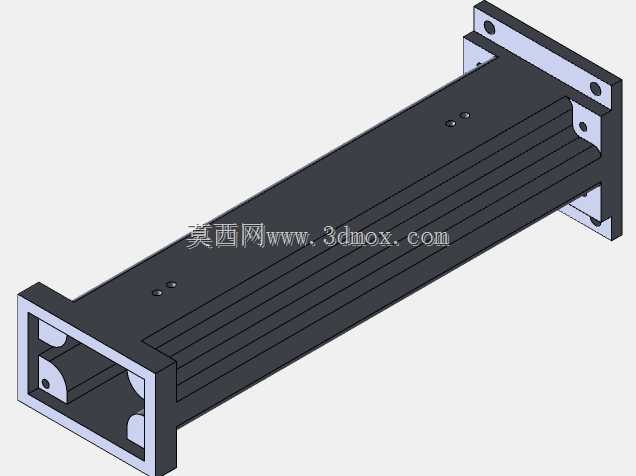

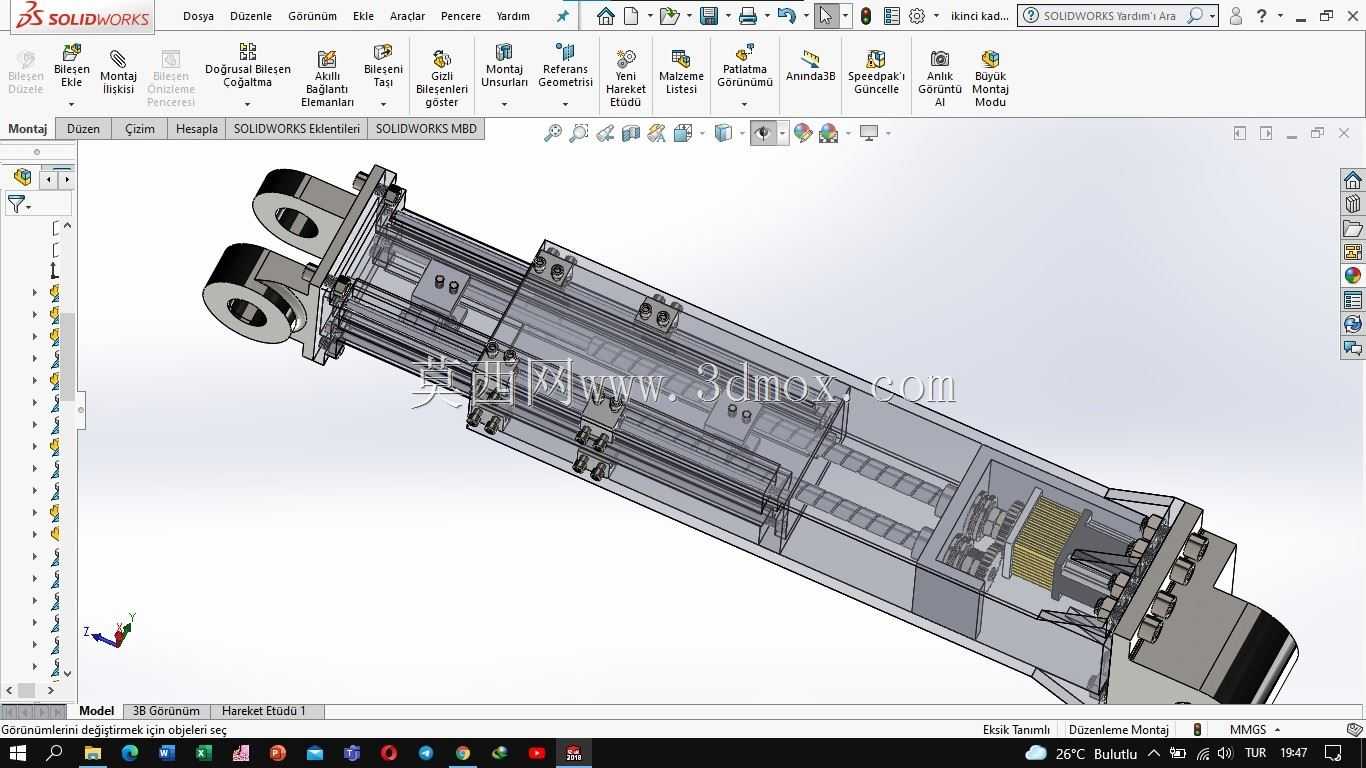

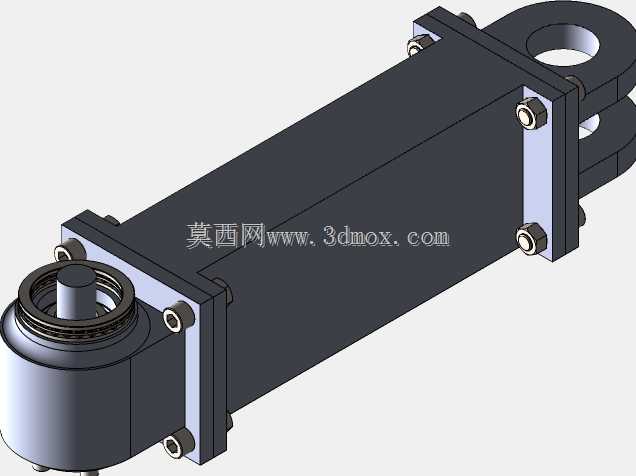

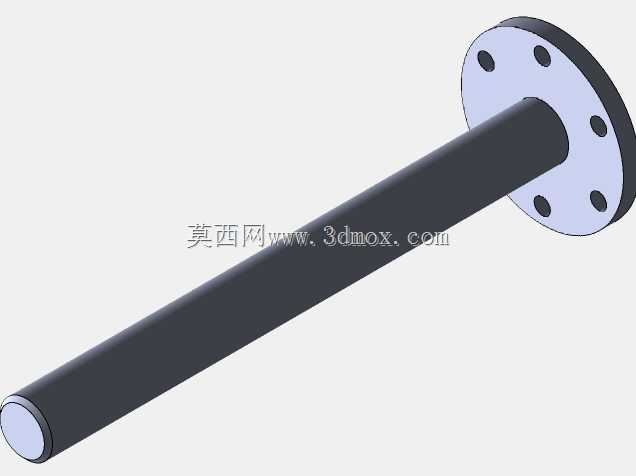

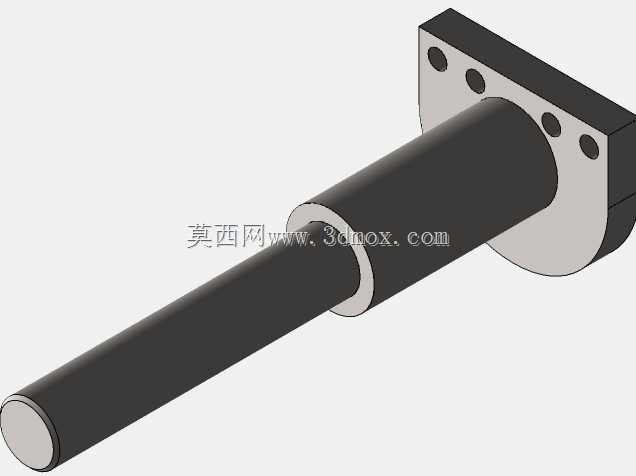

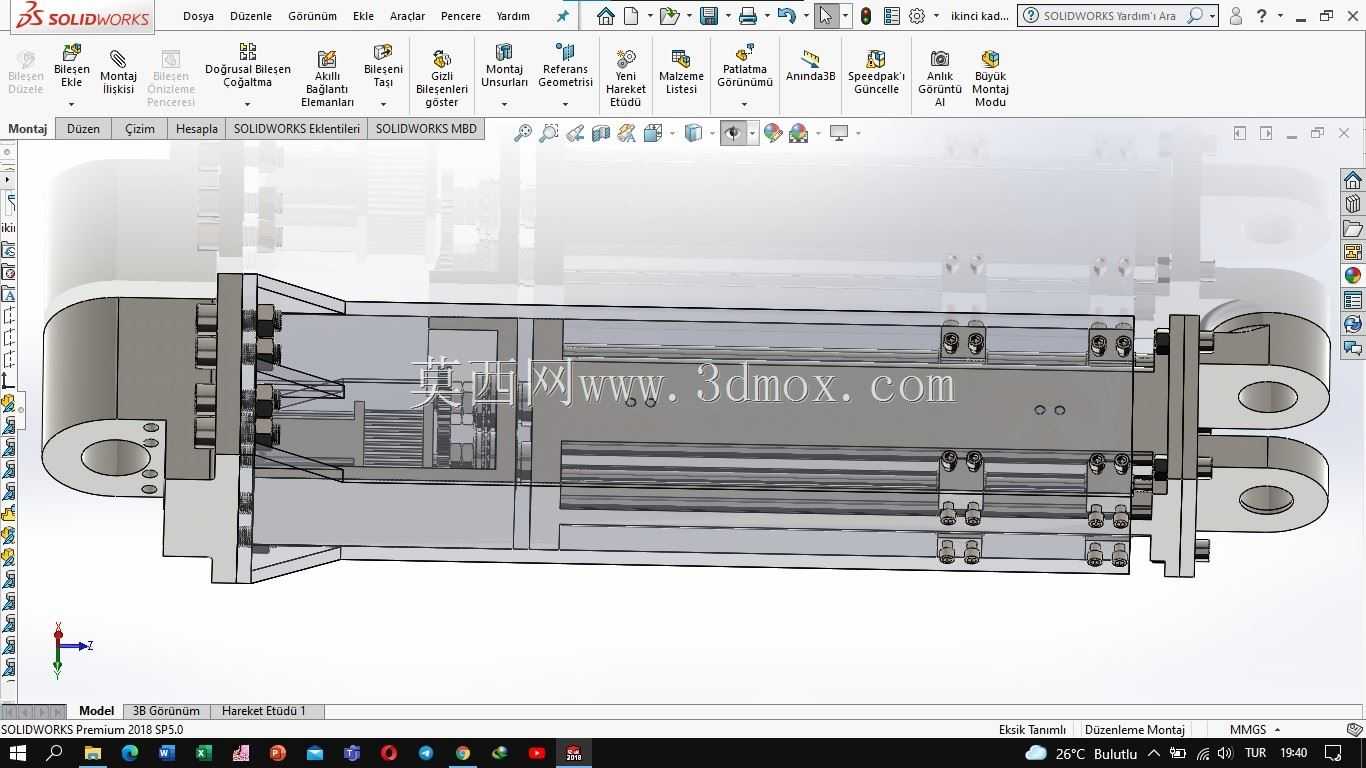

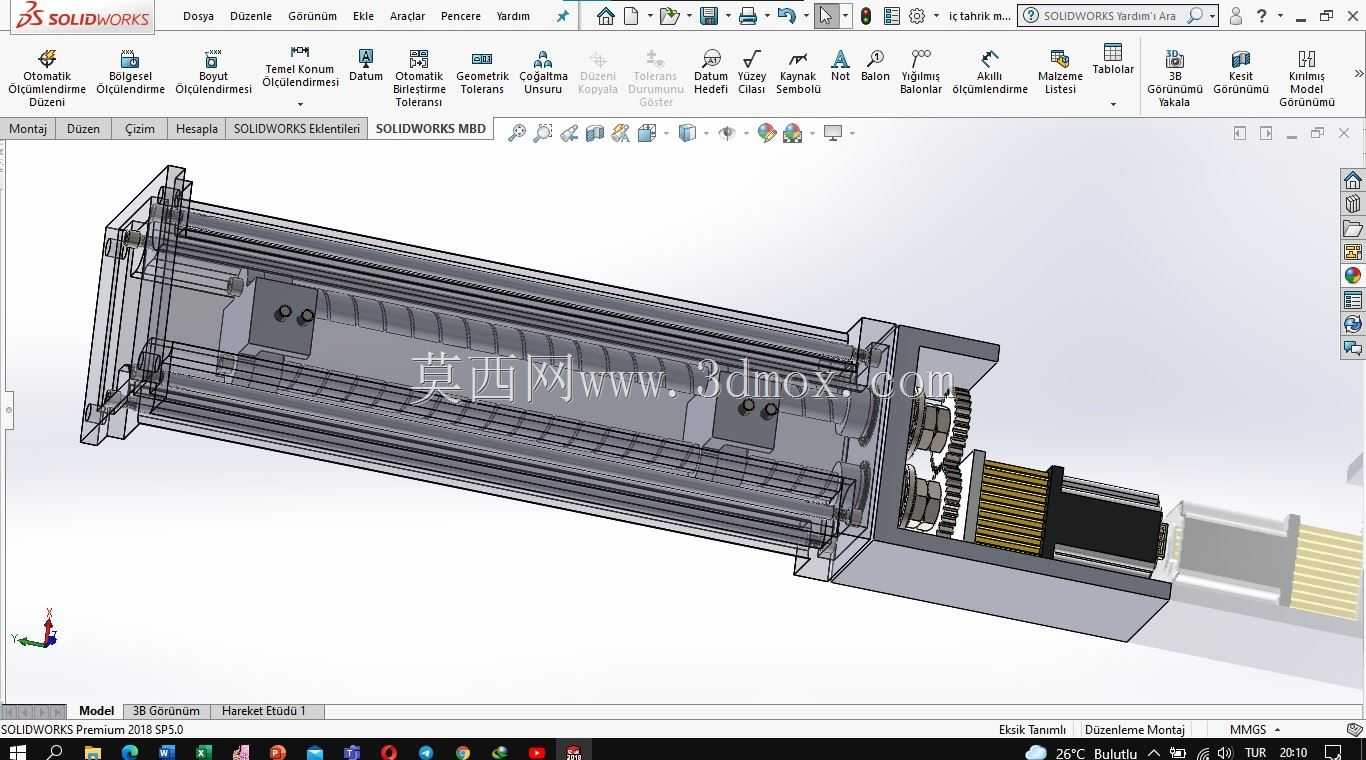

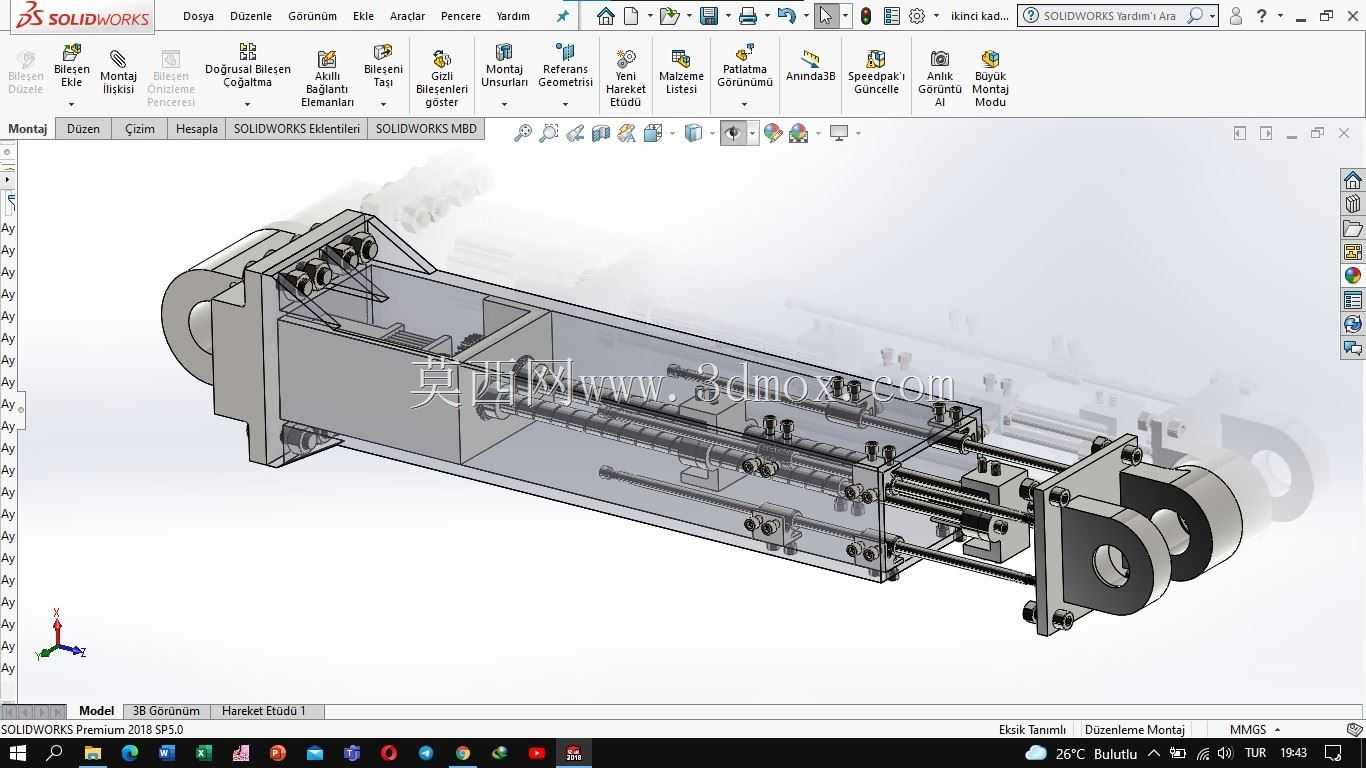

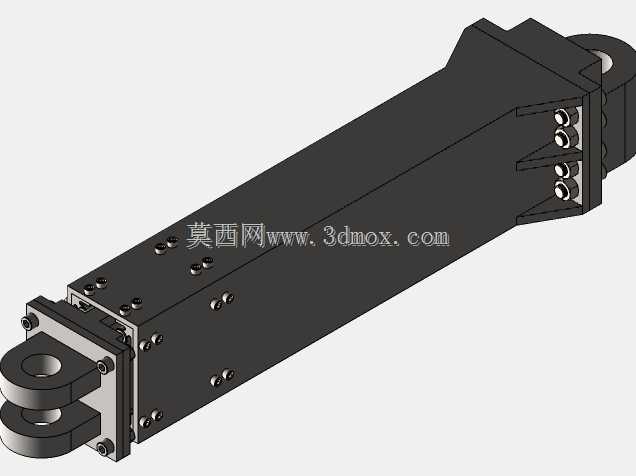

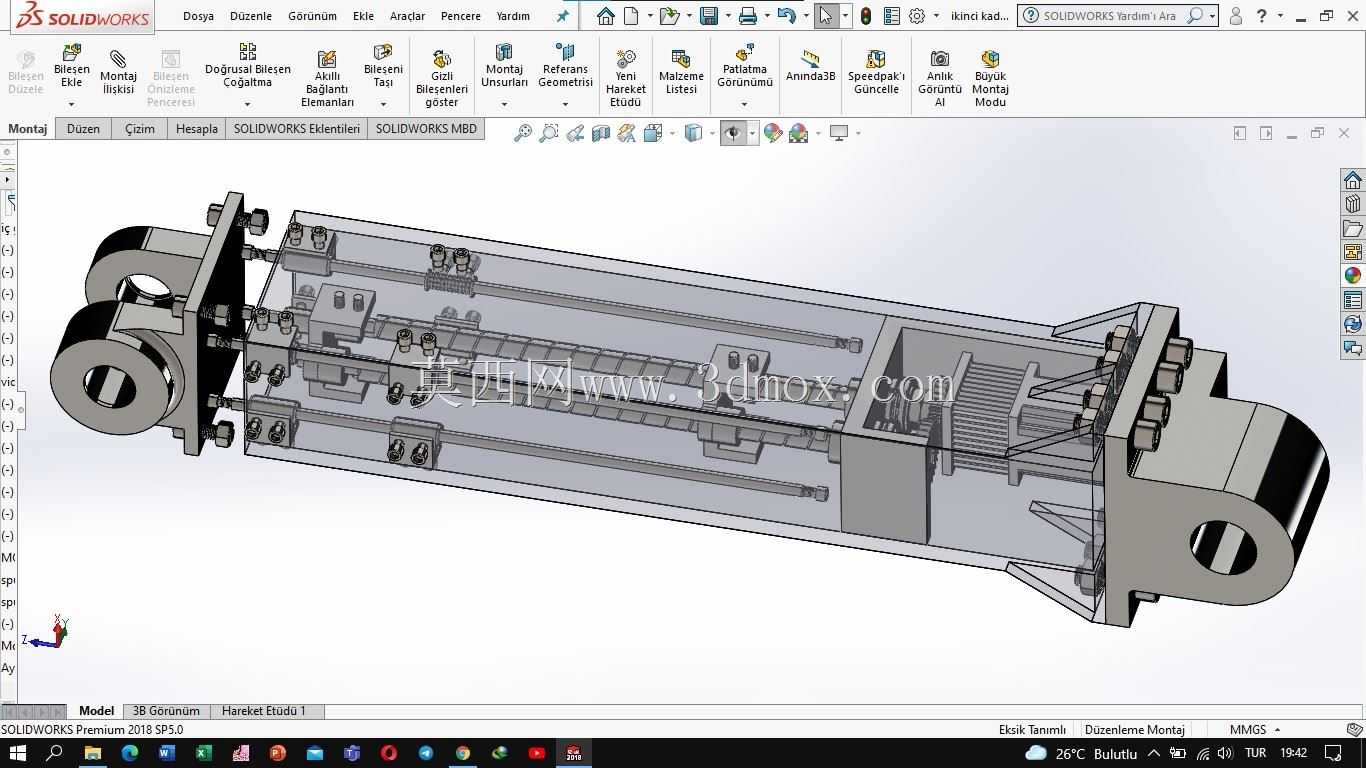

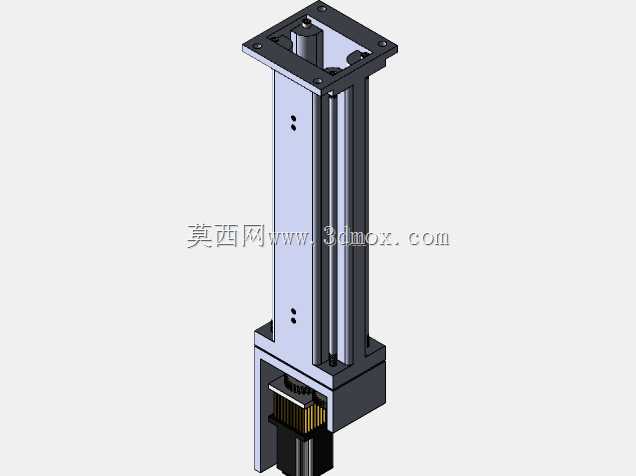

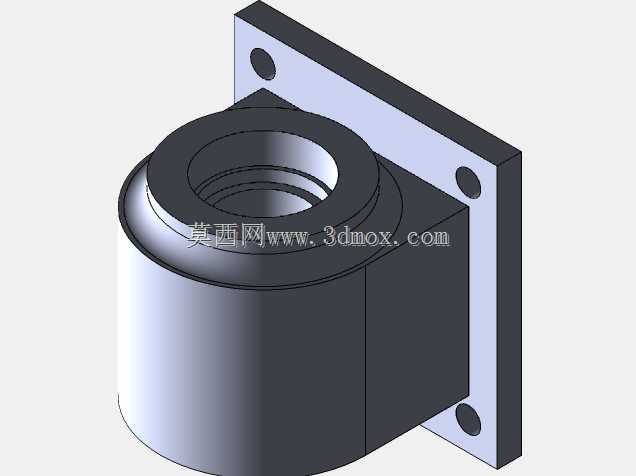

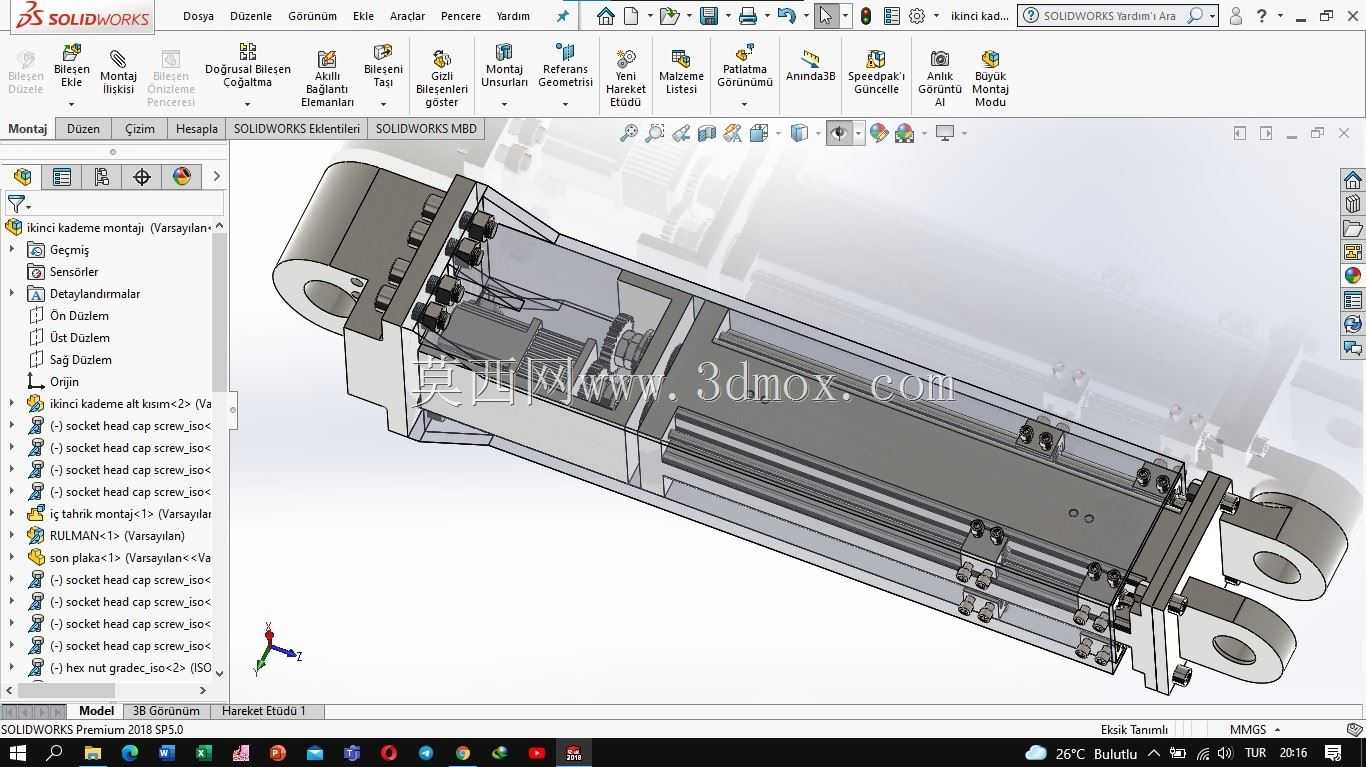

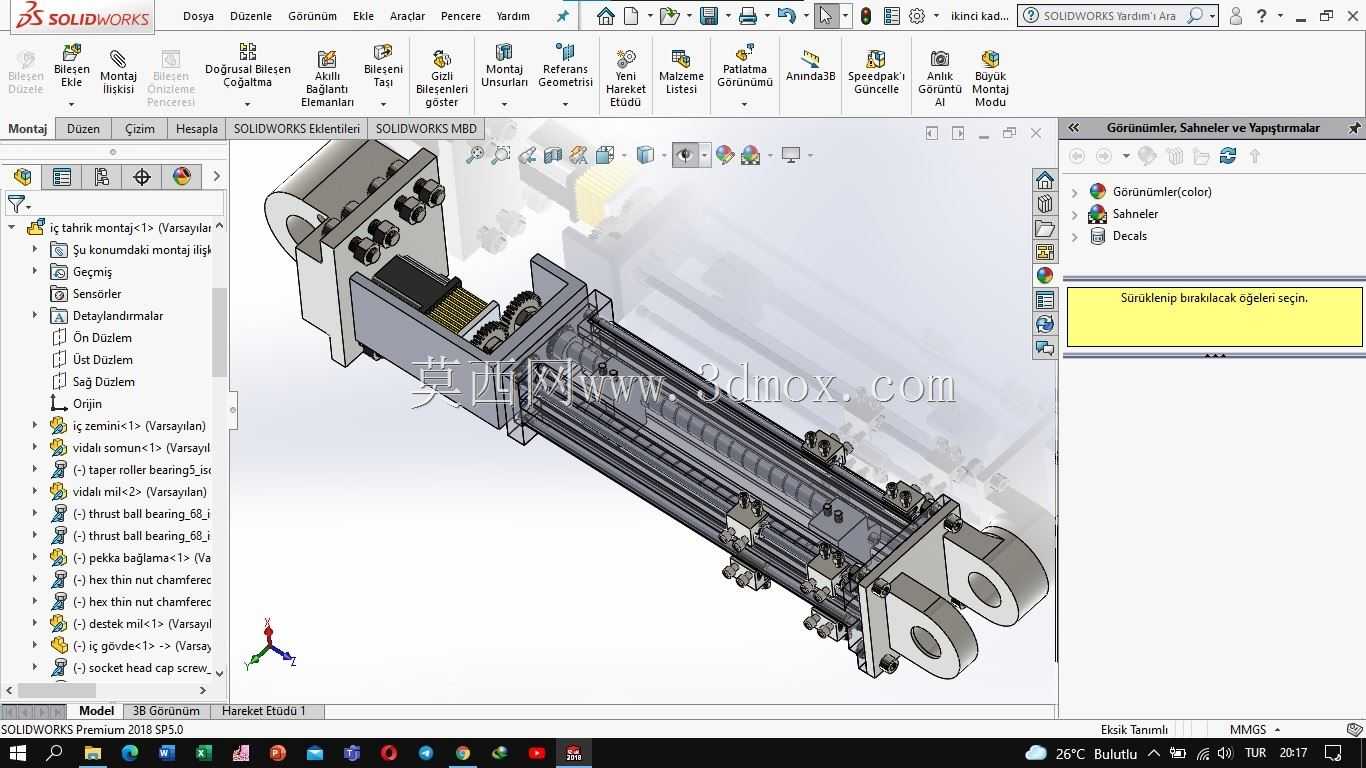

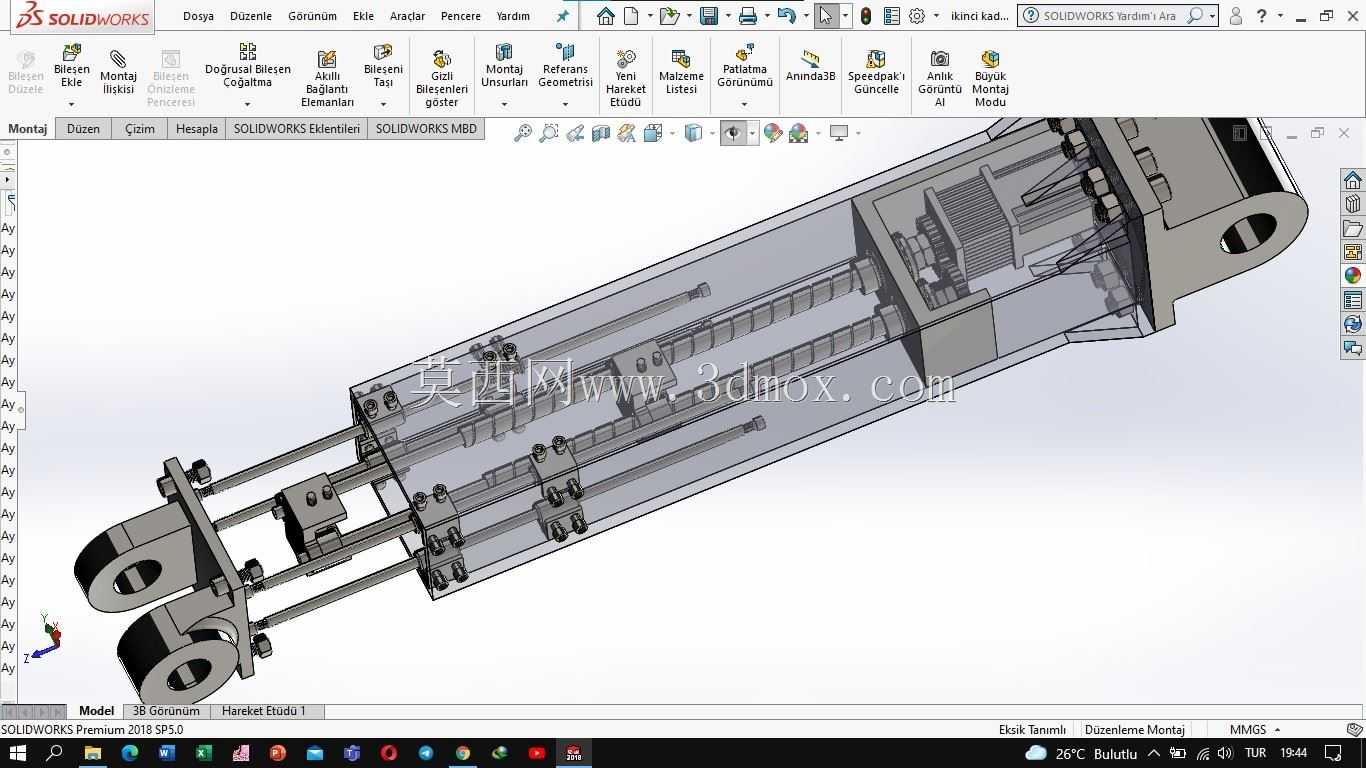

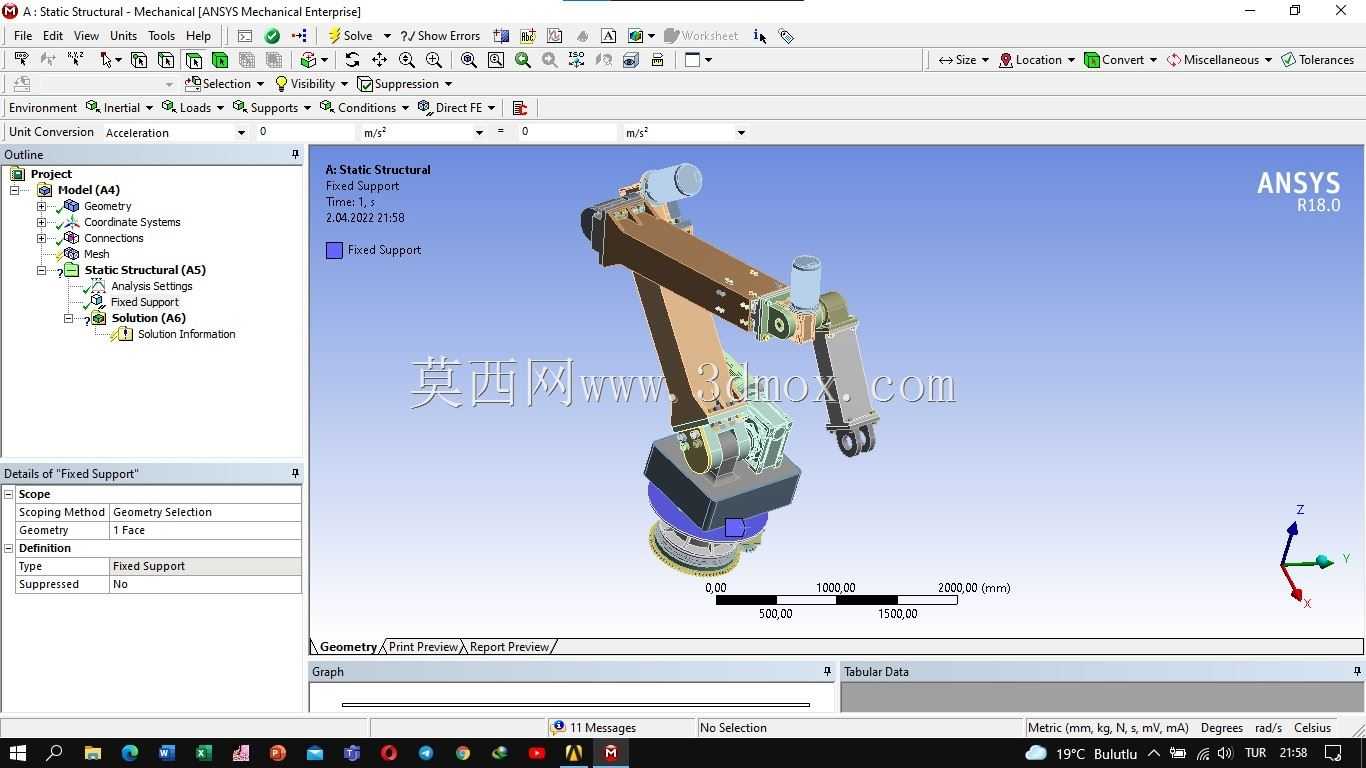

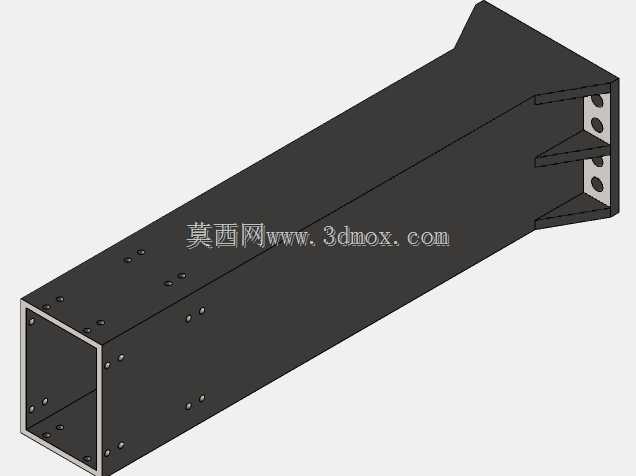

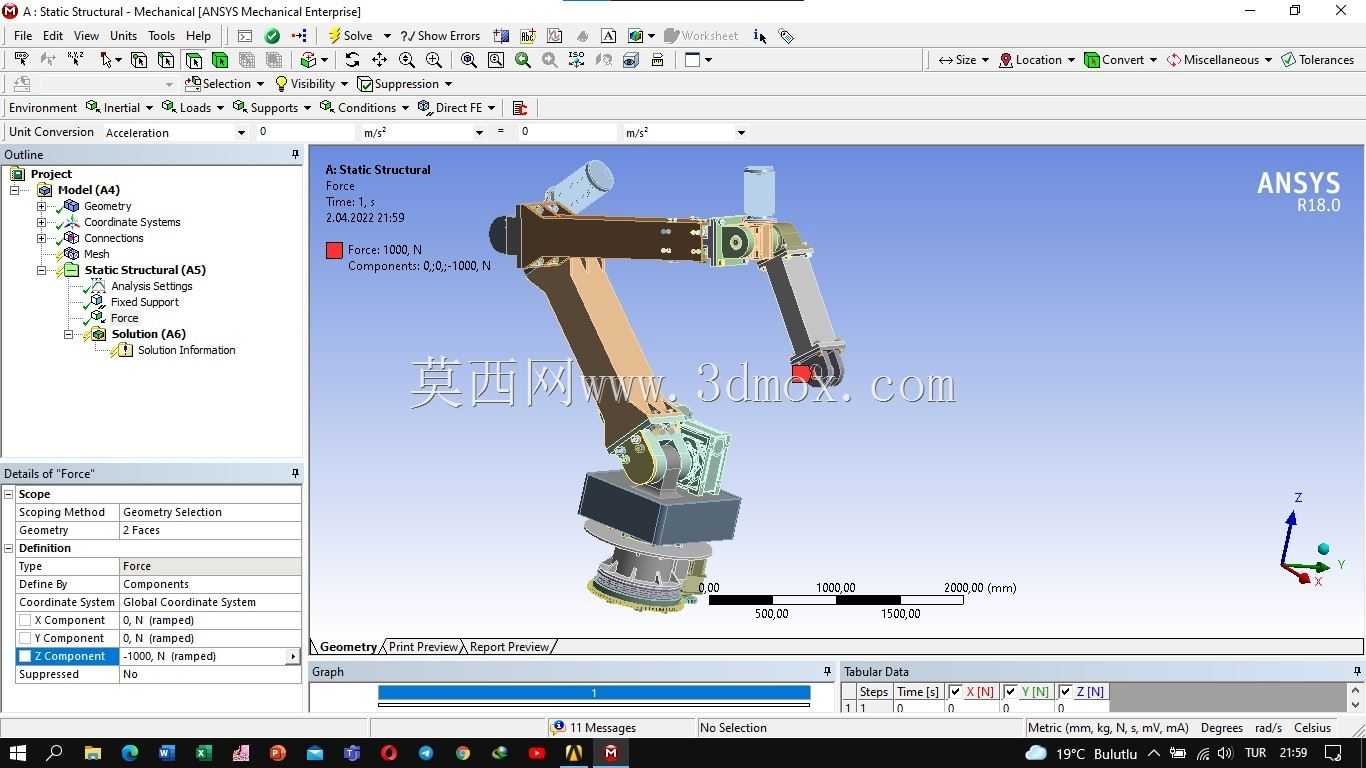

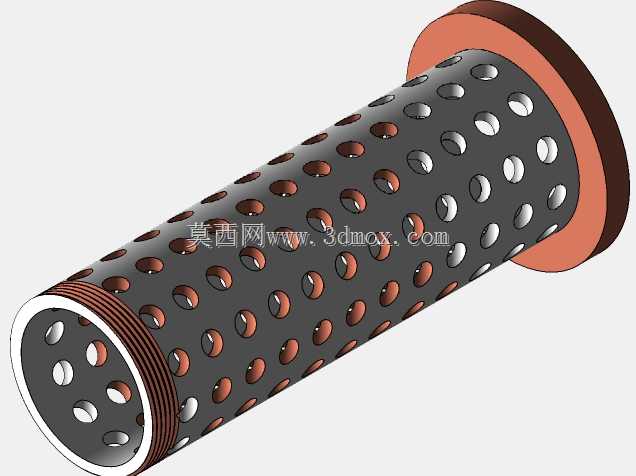

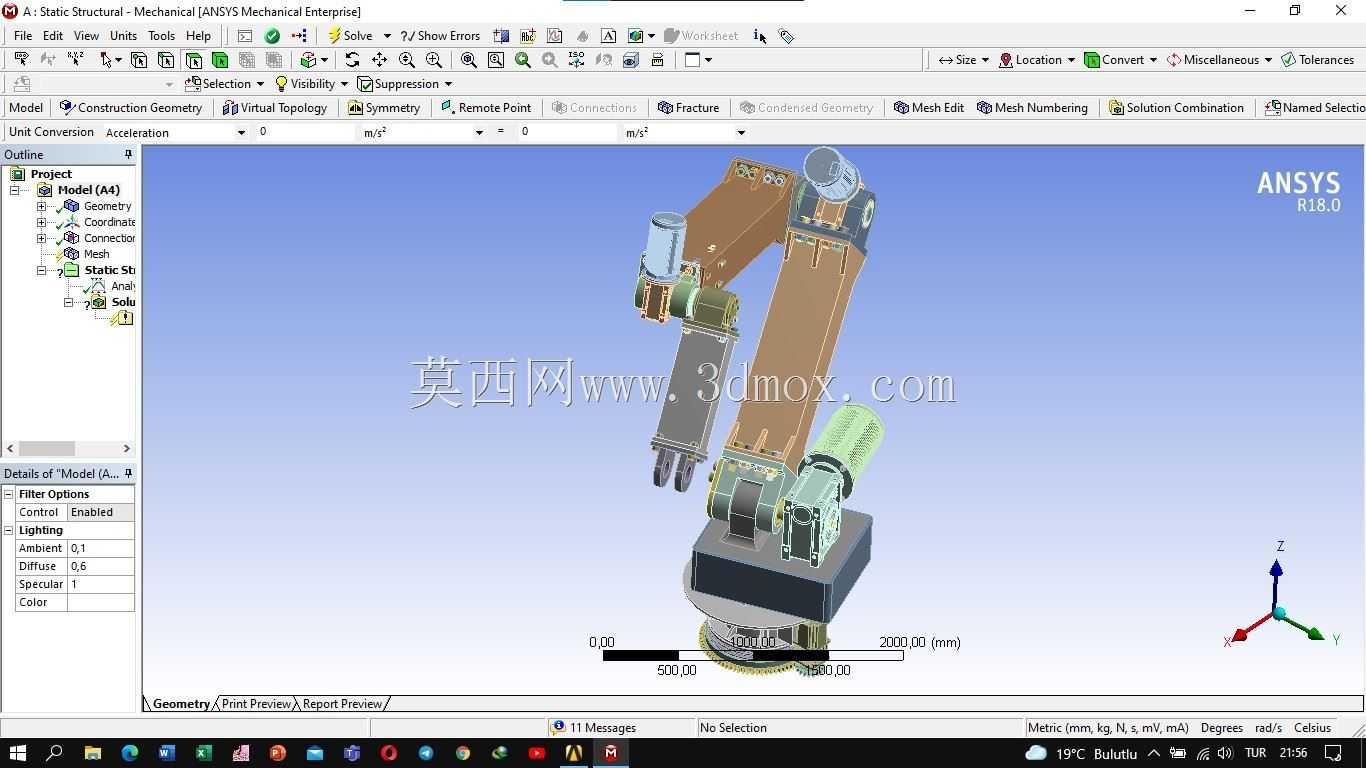

　　可将动力线缆、信号线缆内置布置，避免外部走线在关节回转时出现拉扯、磨损的问题，适配工厂多粉尘、多焊渣飞溅的作业环境。末端执行器的连接法兰遵循通用工业机械臂的接口标准，可快速更换夹爪、焊枪、吸盘、打磨头等不同作业工具，无需额外改制连接结构。伸缩臂段采用矩形钢导轨配合丝杠传动的结构，伸展行程可覆盖半径1.8米的作业范围，收缩状态下整体臂长可缩短至0.9米，减少设备闲置时的空间占用，适配狭窄工位的作业需求。设计过程中对各关节的运动极限做了机械硬限位与软件限位的双重防护，硬限位采用聚氨酯缓冲块搭配钢制挡块，避免关节超程运行时出现结构碰撞，各铰接位置的轴承座均设计了密封结构，可阻挡车间内的金属碎屑、切削液进入轴承内部，延长维护周期。整体结构的重心经过配平计算，在最大伸展行程、额定负载状态下，基座的倾覆力矩处于安全阈值内，无需额外加装配重块即可保证设备运行稳定性，臂杆表面做了喷塑防锈处理，可适应多数机加工、焊接、装配车间的环境使用要求。
