ArduinoDue开发板电路板结构设计

　　在嵌入式控制项目的硬件选型与结构适配环节，这款Arduino Due开发板的三维结构还原，能为设备集成阶段的安装布局提供精准的参考依据。从实际工程应用场景来看，这类32位ARM核心的开发板常被用于小型自动化设备的主控单元、创客项目的原型验证、教学实验平台搭建以及小型智能装置的控制核心，不管是桌面级小型机械臂的运动控制、多传感器数据采集节点的硬件搭建，还是小型3D打印设备的主控替换验证，都能见到同类型开发板的应用身影。

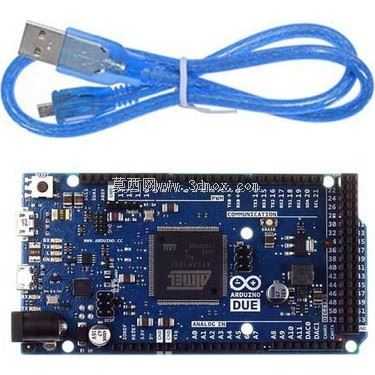

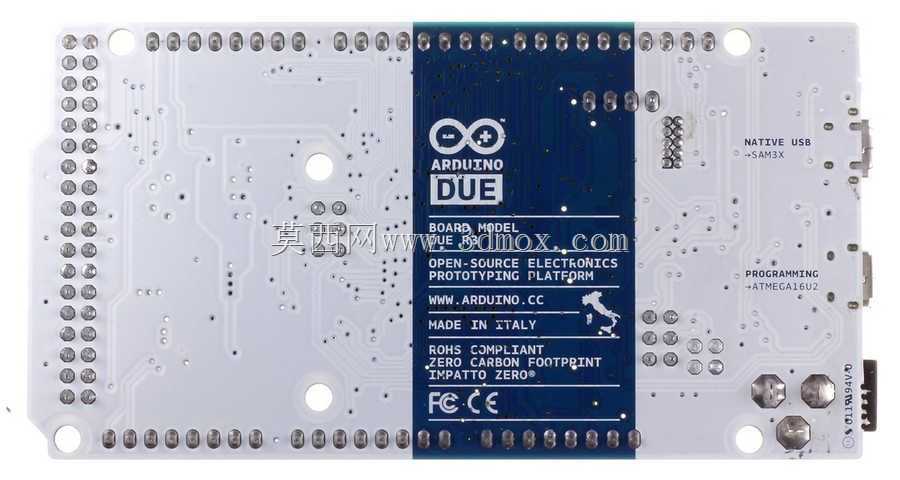

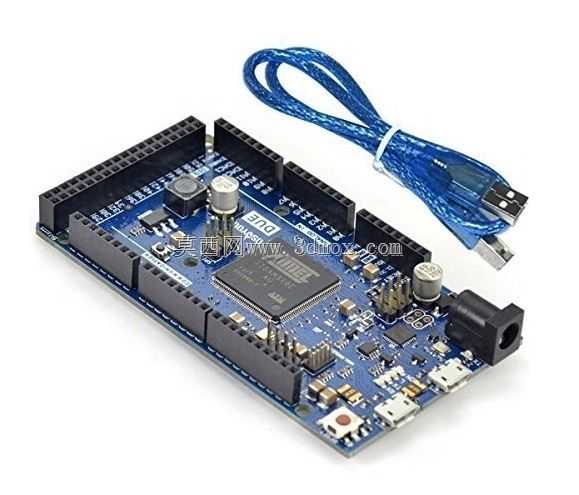

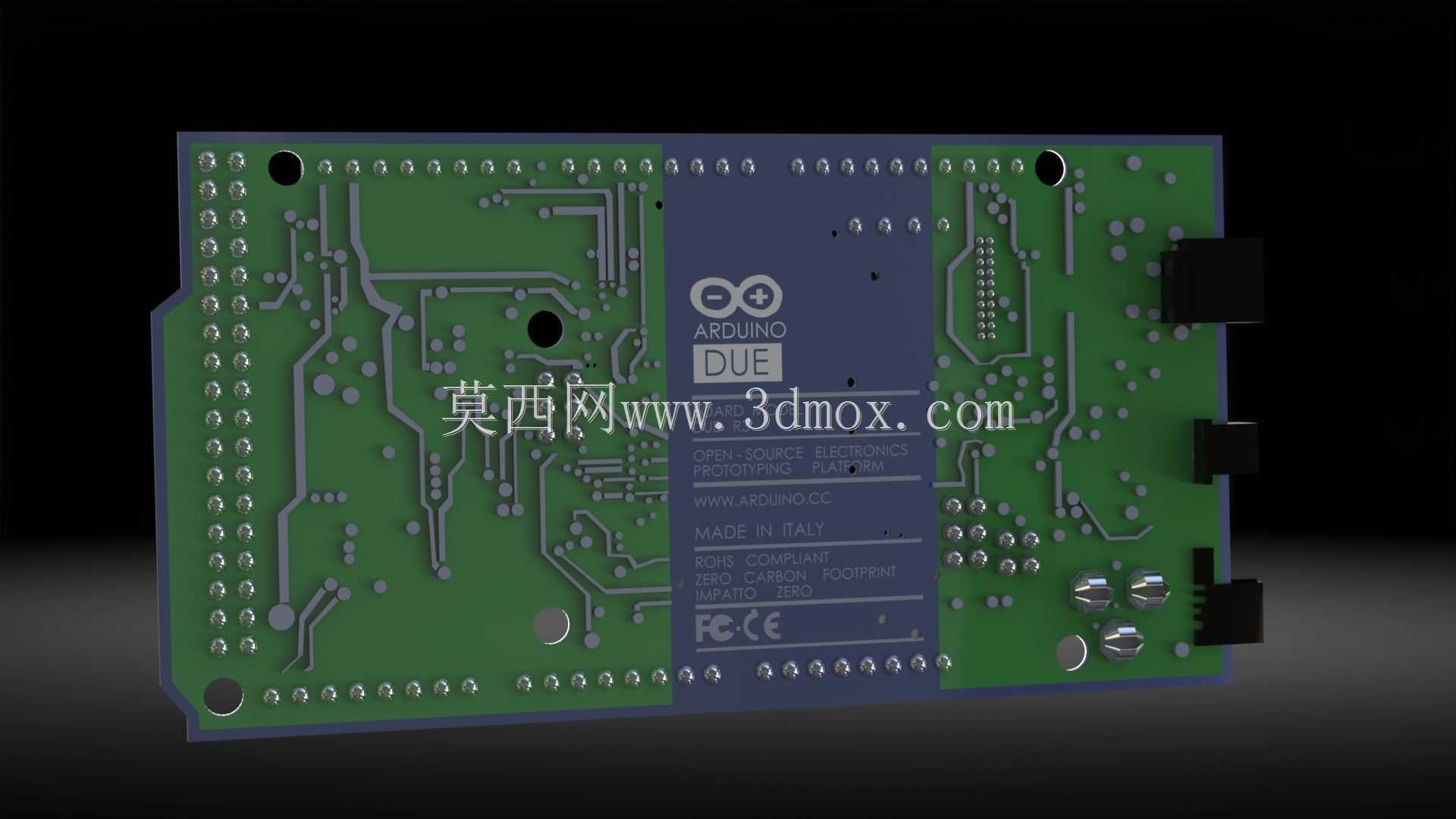

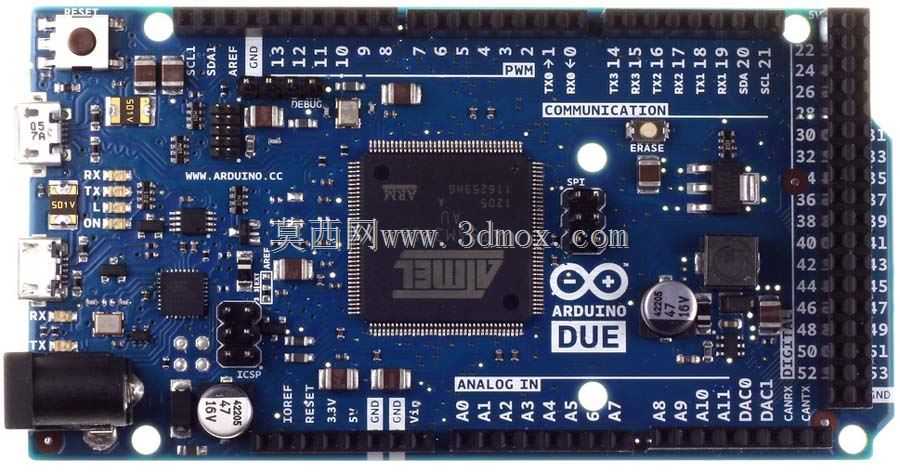

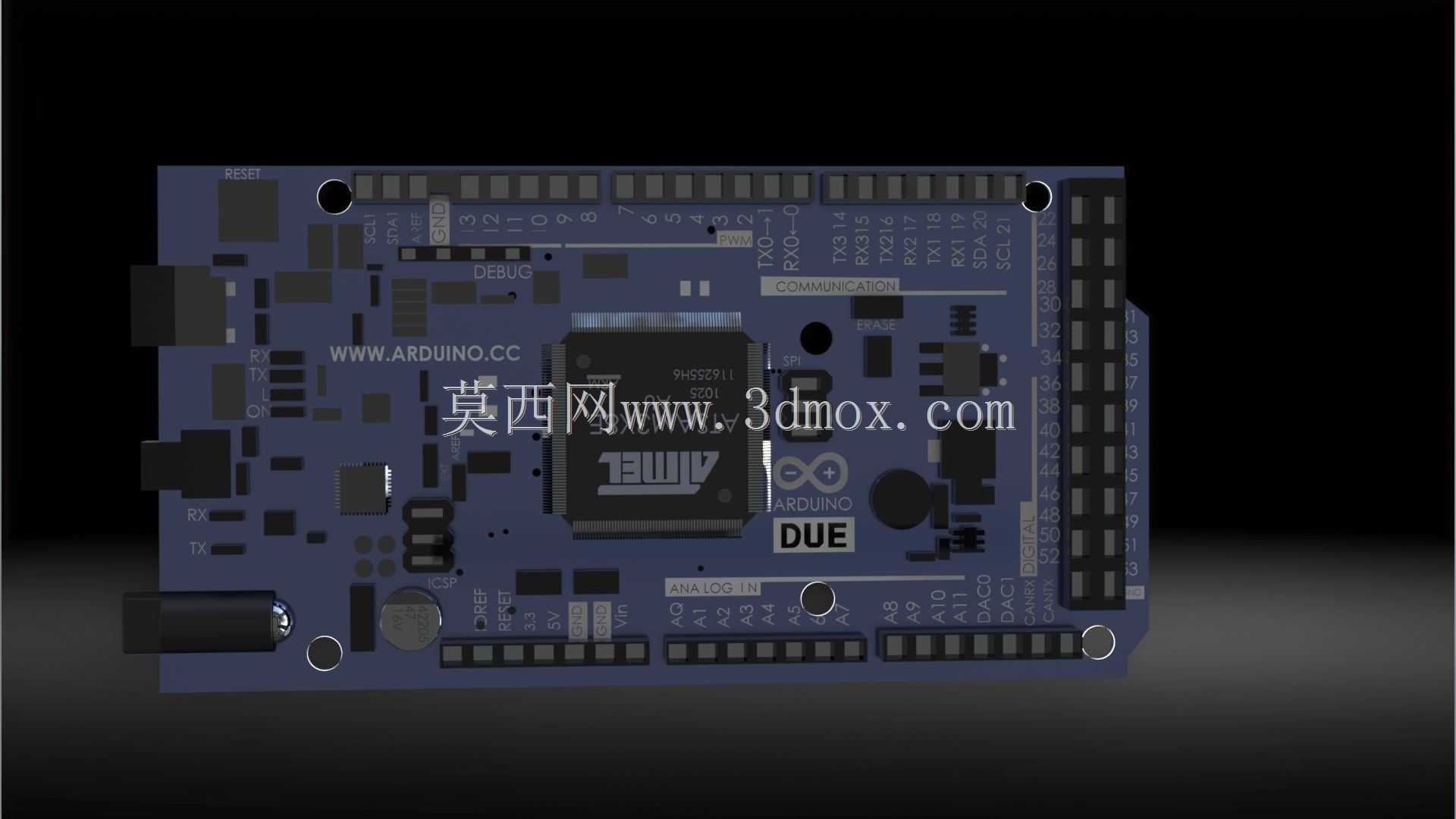

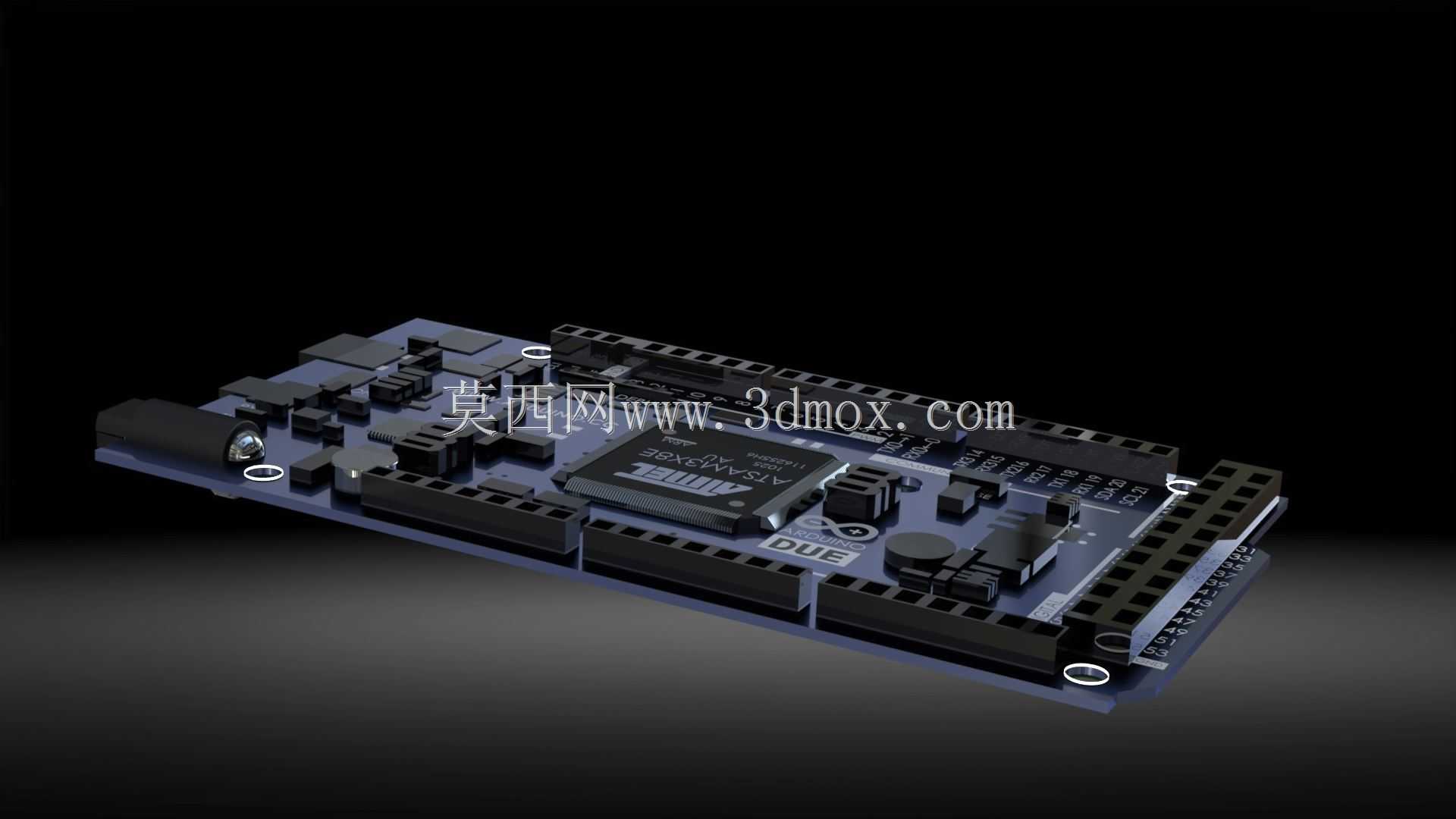

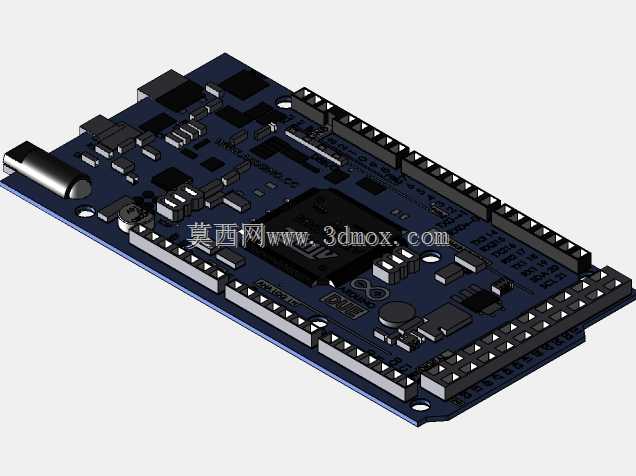

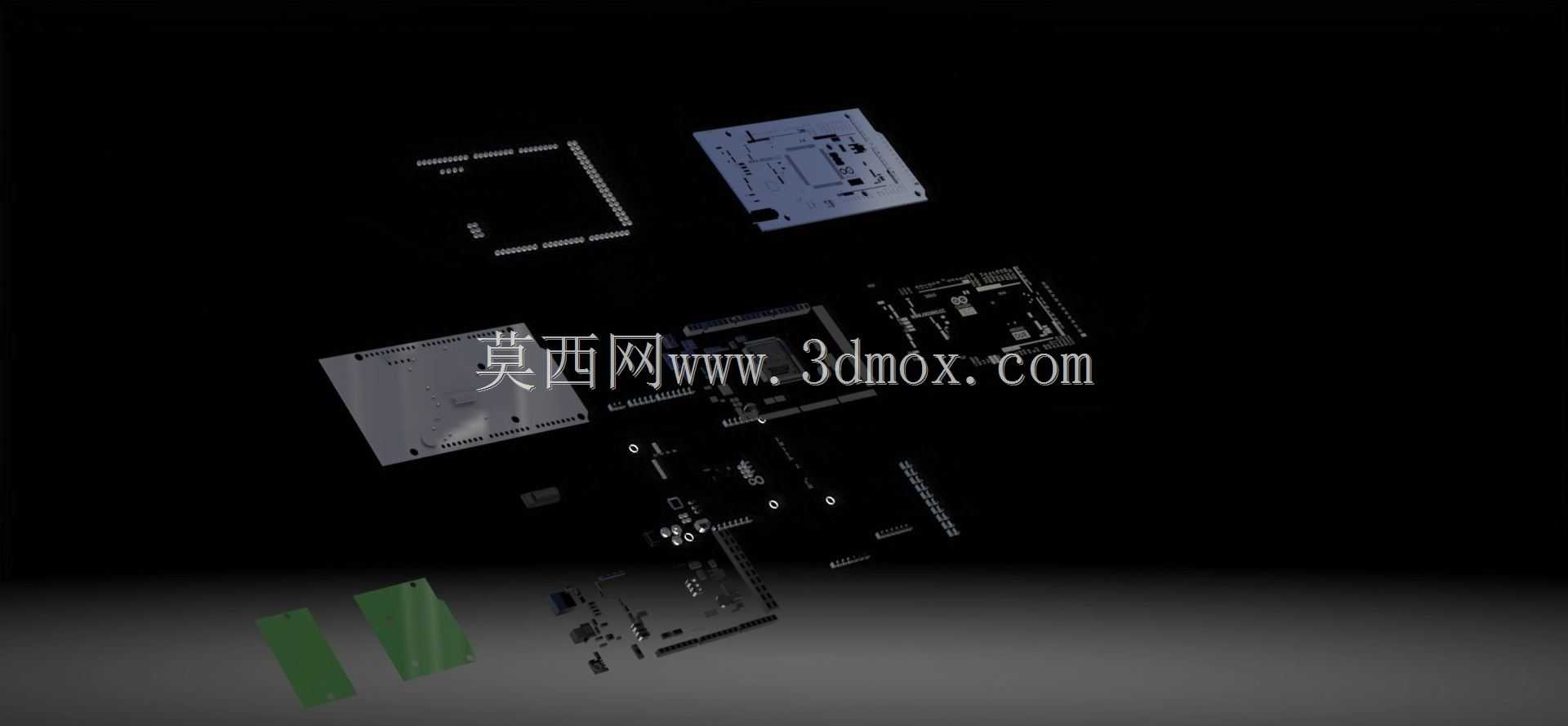

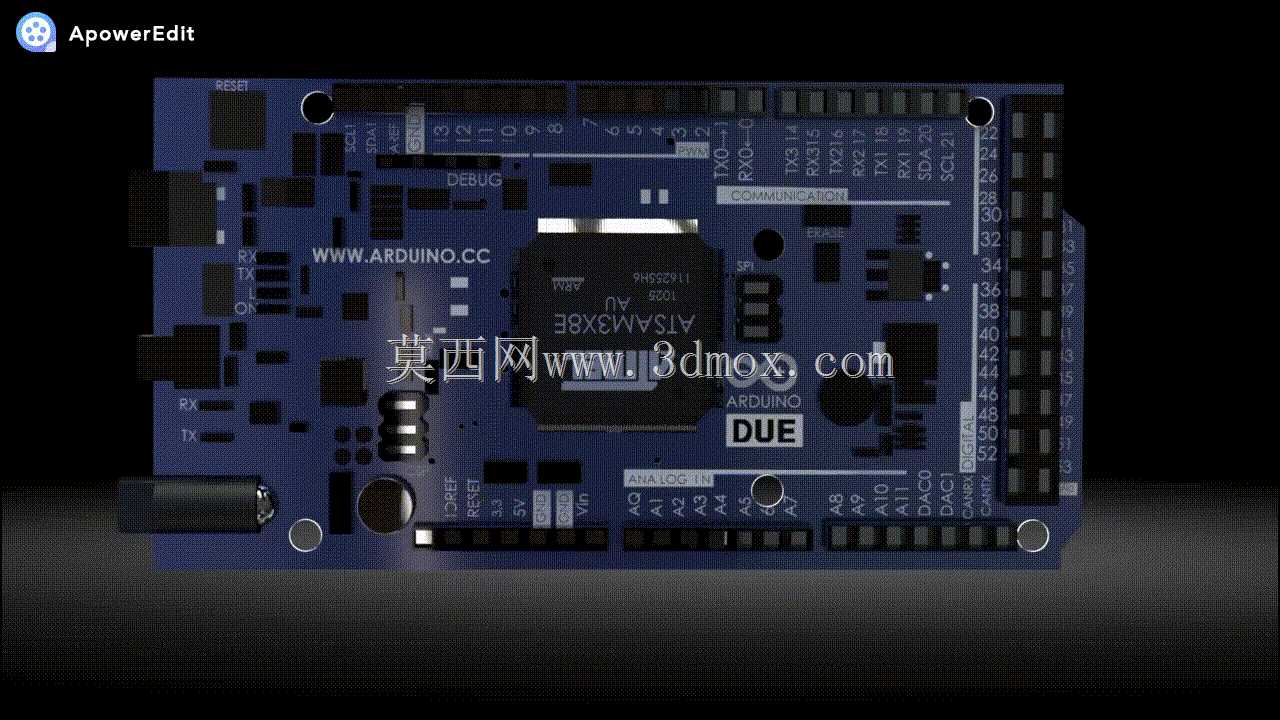

　　从结构设计的还原细节来看，模型完整复现了开发板的PCB板轮廓、板载核心芯片的凸起高度、两侧排针的排布位置与引脚伸出长度、板载USB接口、电源接口、复位按键的安装位置与外形尺寸，甚至连板载LED指示灯、调试接口的位置都做了精准对齐。在做设备内部安装布局时，这些细节直接决定了安装空间的预留边界：比如排针区域需要预留足够的插接线空间，避免和设备内部的结构筋位、走线槽产生干涉；核心芯片区域因为工作时存在一定散热需求，上方不能紧贴金属壳体或者其他发热元件，需要预留至少3mm的空气流通间隙；电源接口与USB接口的位置要对应设备外壳的开孔位置，避免出现接口被壳体遮挡无法插接线缆的问题。

　　设计思路上，这款开发板的板型采用了Arduino系列经典的矩形板卡布局，固定孔位分布在板卡的四个边角位置，孔径适配常用的M3铜柱安装，在做集成安装时，可以直接通过铜柱将板卡固定在设备内部的安装平面上，不需要额外设计定制化的固定支架，能大幅缩短原型设备的组装周期。板载元件的排布遵循了信号流向与电源分区的设计逻辑，电源输入区域集中在板卡一侧，数字IO与模拟IO接口分两侧排布，核心处理芯片位于板卡中心位置，这种布局在三维结构上也对应了不同区域的高度差，在做结构避让时可以按区域划分预留空间，不需要逐个元件核对高度。

　　从安装边界的尺寸来看，板卡整体长宽尺寸适配标准的Arduino安装孔距，在替换同系列其他型号开发板时，安装孔位可以直接兼容，不需要重新调整设备内部的固定柱位置。板卡最高的元件为核心芯片上方的标识区域与排针引脚，整体最高高度不超过15mm，在紧凑型设备内部安装时，只需要预留16mm的垂直安装空间即可满足安装需求，不会占用过多的设备内部容积。对于做嵌入式设备结构设计的工程师来说，这类精准的板卡三维模型，能在设计阶段就完成虚拟装配验证，提前排查干涉问题，减少后期打样修改的次数，缩短整个项目的研发周期。
