直径50mm圆形内磁式电子扬声器结构

　　这款直径50mm的圆形扬声器，是小型音频输出场景中应用极广的电声转换部件，常被嵌入便携蓝牙音箱、桌面迷你音响、楼宇对讲终端、工业设备声光报警模块、车载内饰提示单元等产品内部，承担电信号到可听声波的转换职能。从结构设计逻辑来看，该款采用内磁式磁路架构，磁钢组件完全收容在盆架内侧的腔体中，相比同尺寸外磁结构，能大幅降低外部杂散磁场对周边电路的磁干扰，尤其适配内部空间紧凑、板卡元器件排布密集的电子设备，避免磁通量泄漏影响周边霍尔元件、存储芯片的正常工作。

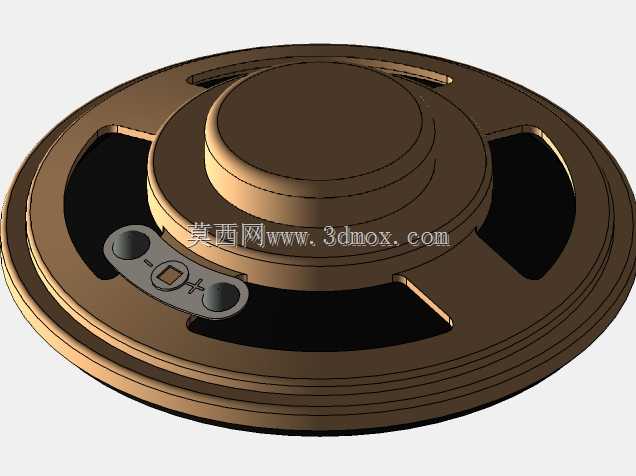

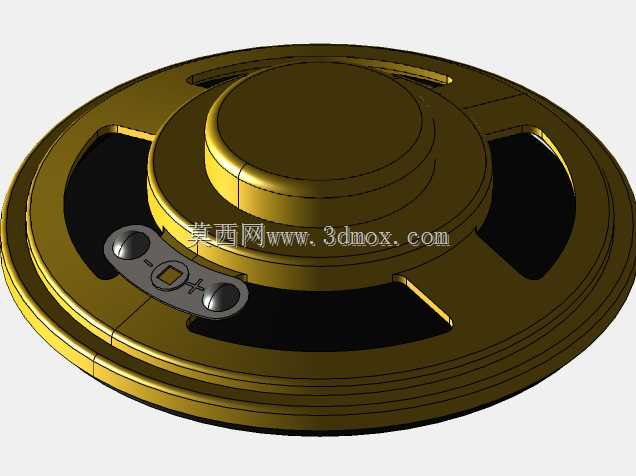

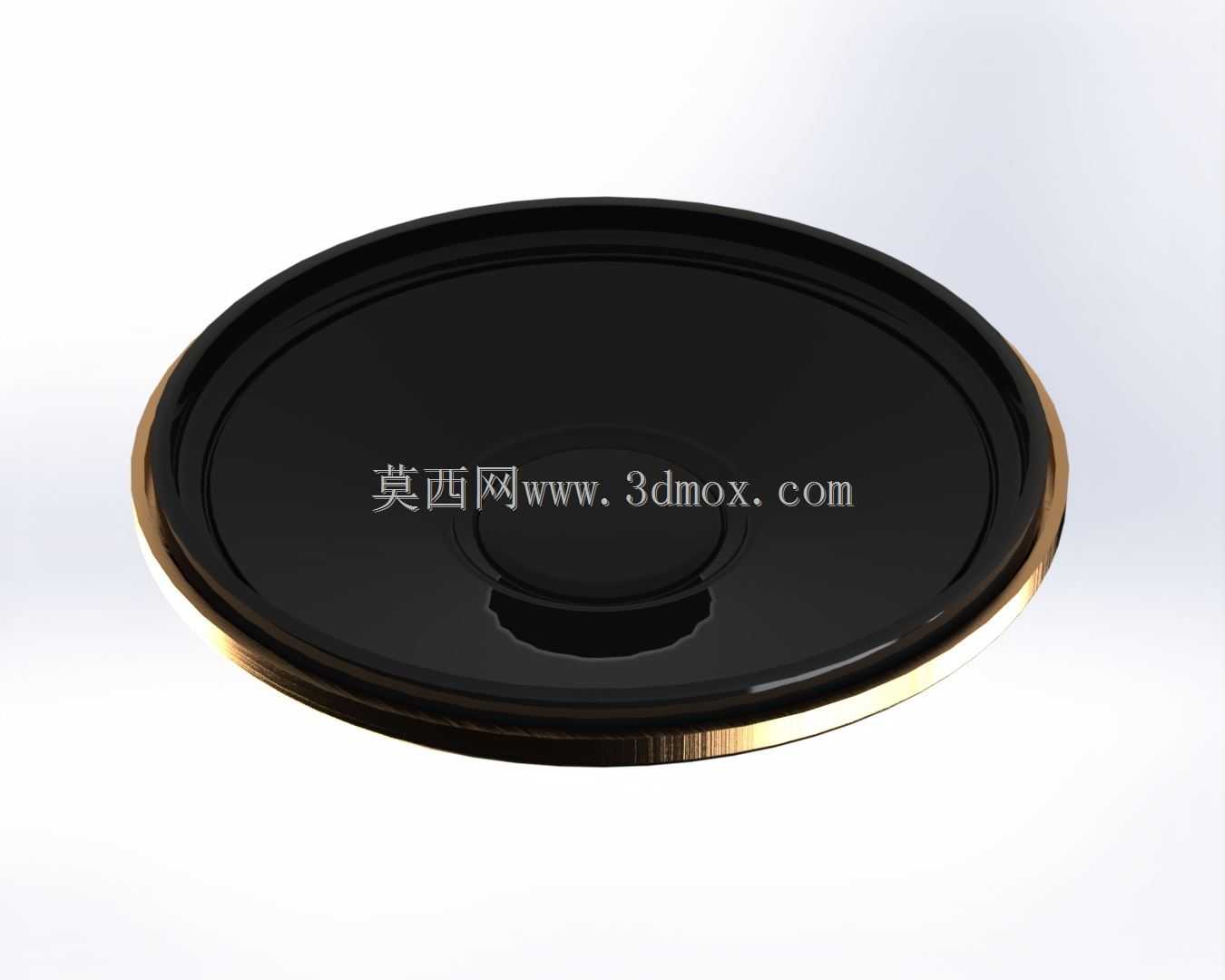

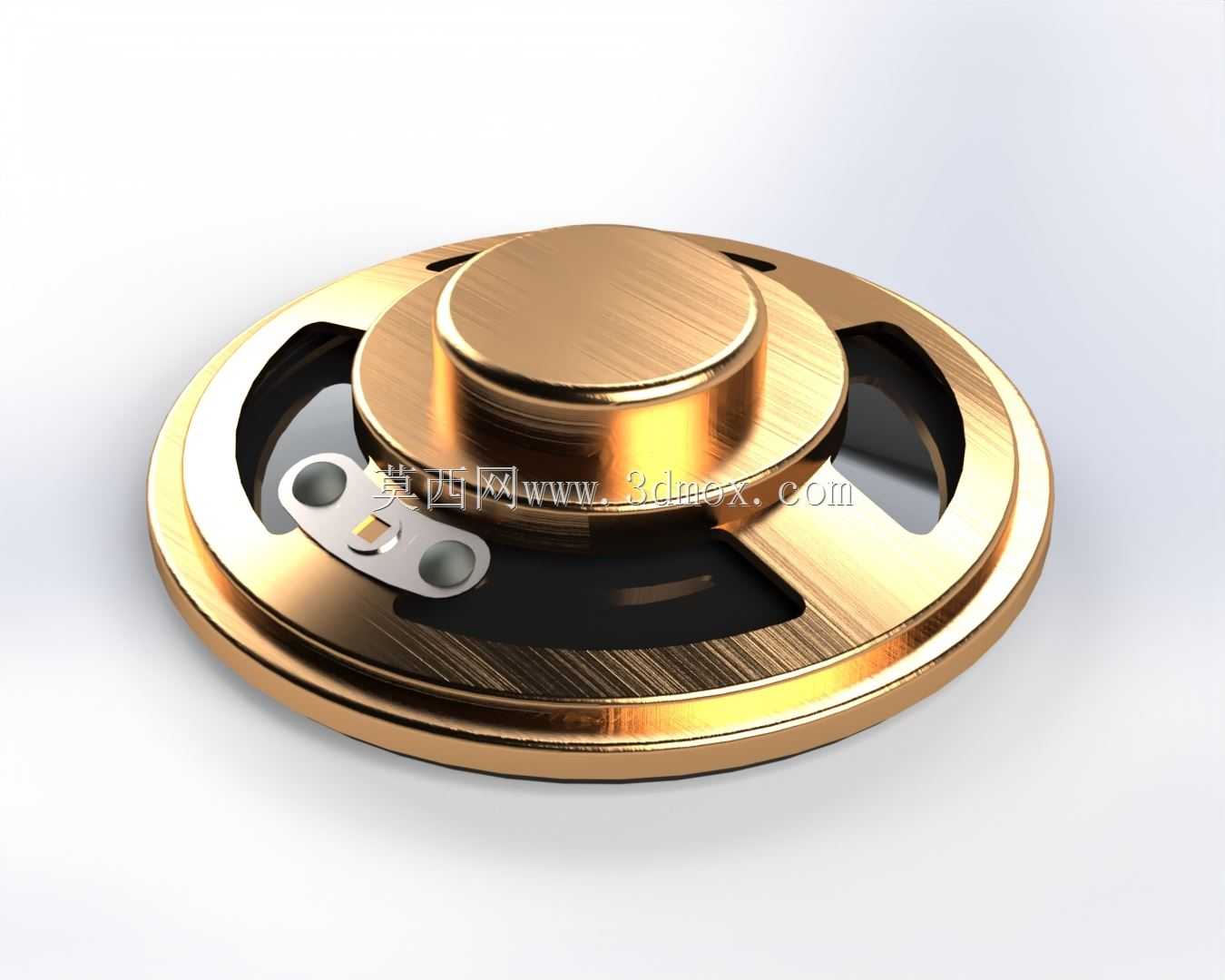

　　外形层面，整体为标准正圆形薄型结构，总直径严格控制在50mm，安装法兰边厚度均匀，盆架边缘预留的两个对称定位焊片，既作为音频信号的输入接线端，也可在安装时配合M2规格的小螺丝完成快速固定，安装孔位中心距经过标准化校准，适配行业通用的50mm喇叭安装沉槽，沉槽深度预留4mm即可完成整单元的嵌入式装配，不会突出设备外壳表面破坏外观一致性。振膜采用复合纤维材质压制，折环为耐老化丁基橡胶材质，在长期高低温交变的使用环境下，能保持弹性形变的稳定性，避免长期使用后折环开裂导致音质劣化。

　　设计过程中，磁路间隙的公差被严格控制在0.1mm以内，保证音圈在磁隙中做轴向往复运动时不会出现擦圈问题，额定输入功率适配常见的3W音频功放输出，频响范围覆盖500Hz-18kHz，完全满足语音提示、全频背景音乐播放的使用需求。盆架采用镀锌钢板冲压成型，表面做镀金抗氧化处理，既提升了结构的抗锈蚀能力，也能在批量SMT回流焊工序中耐受高温，不会出现镀层脱落、基材氧化的问题。接线焊片表面做镀锡处理，方便生产过程中手工焊线或者波峰焊工序的快速上锡，减少虚焊风险。在实际设备选型中，该尺寸扬声器属于通用标准件，替换性强，不需要针对安装位做定制化改模，能有效缩短终端产品的开发周期，降低供应链的备货成本。
