双回转式焊接定位器侧壁支撑结构

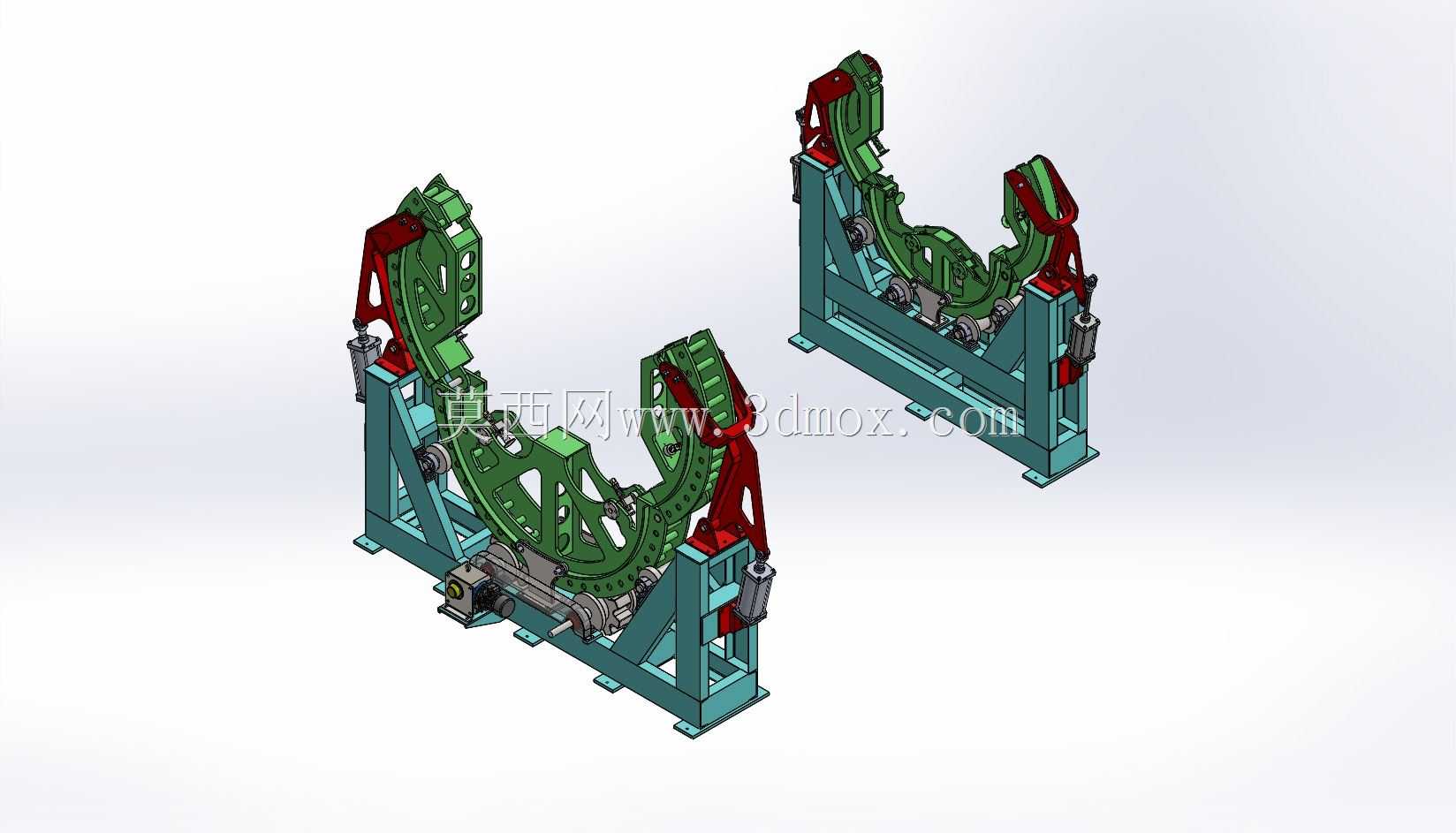

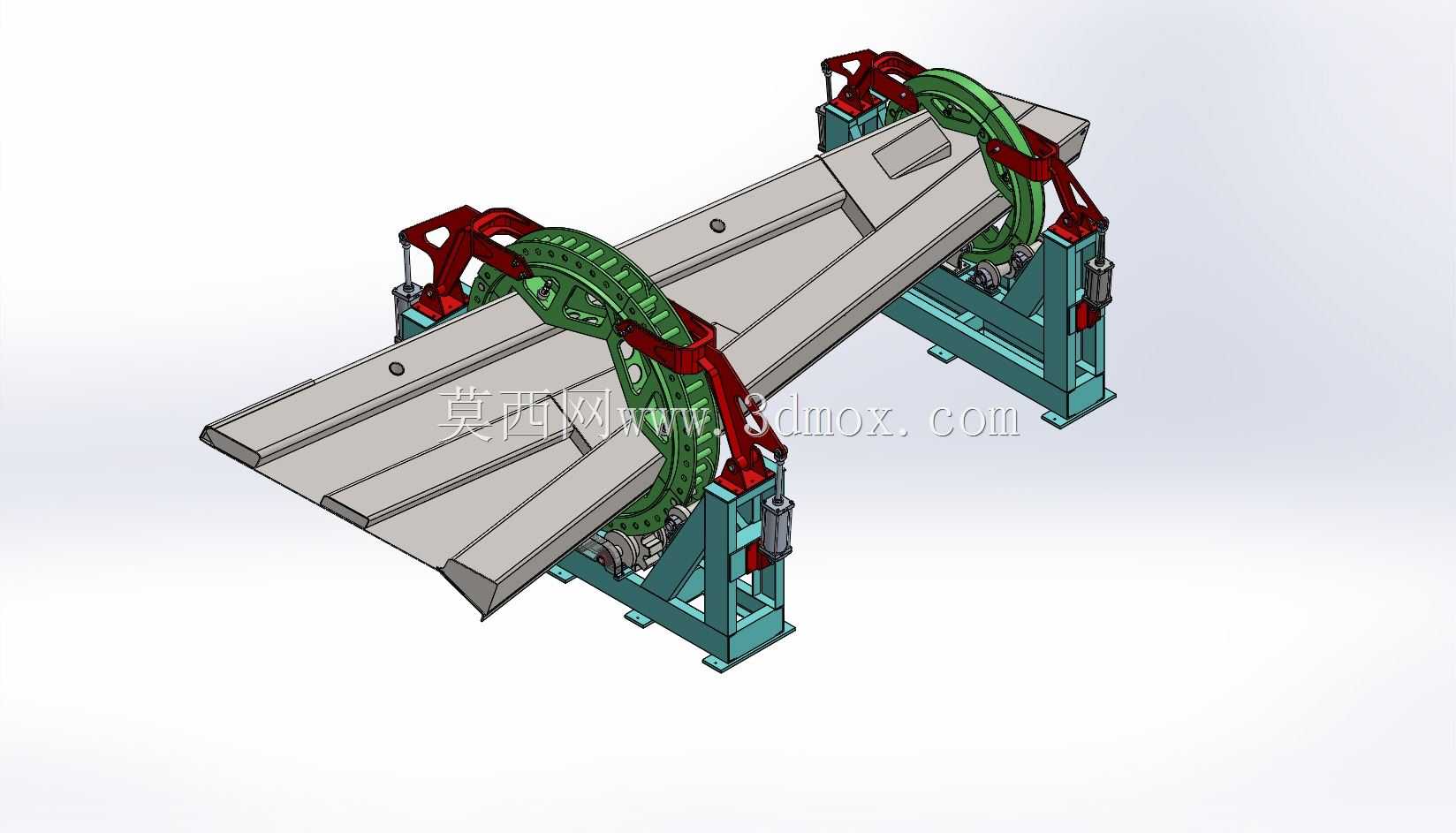

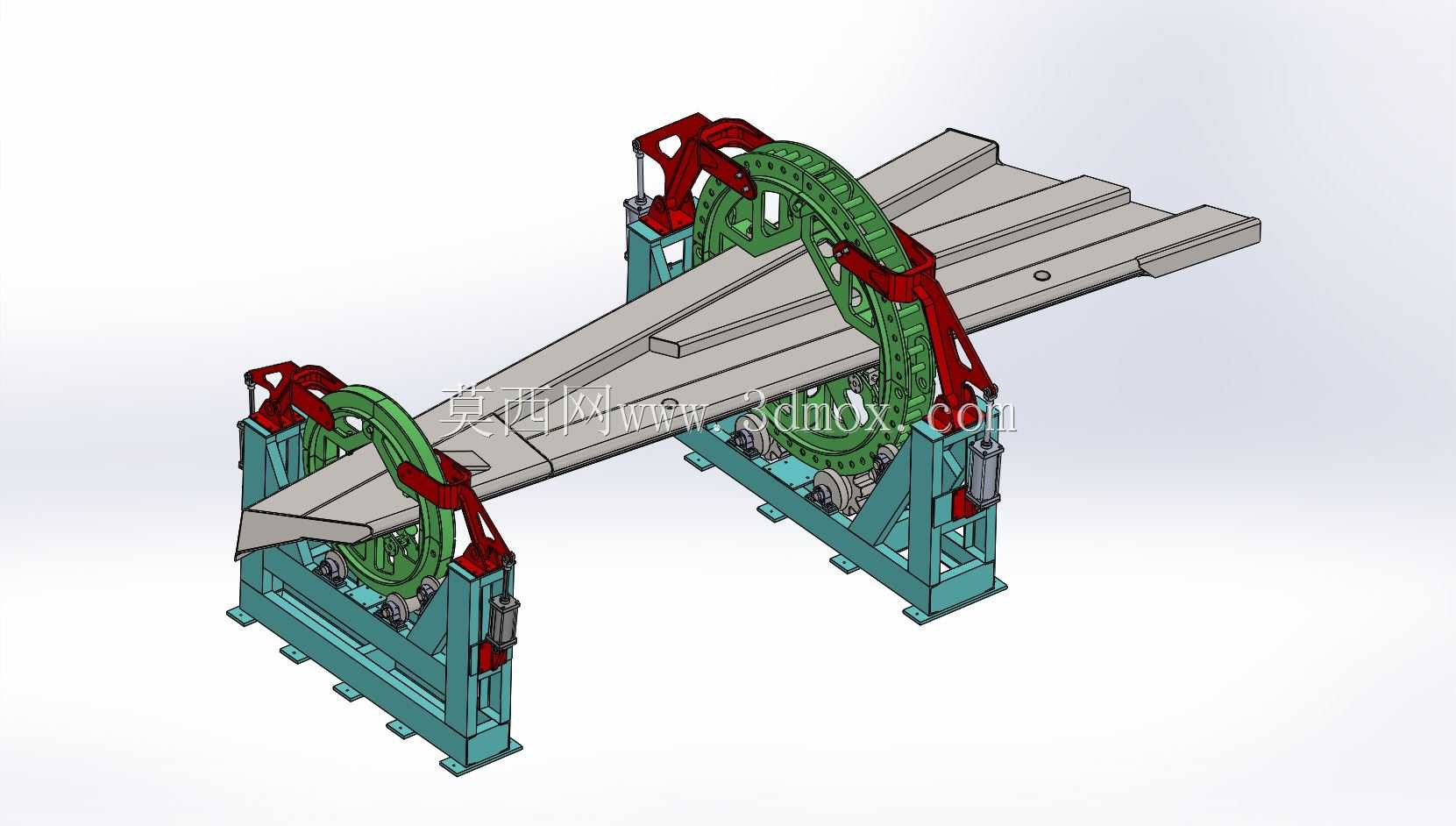

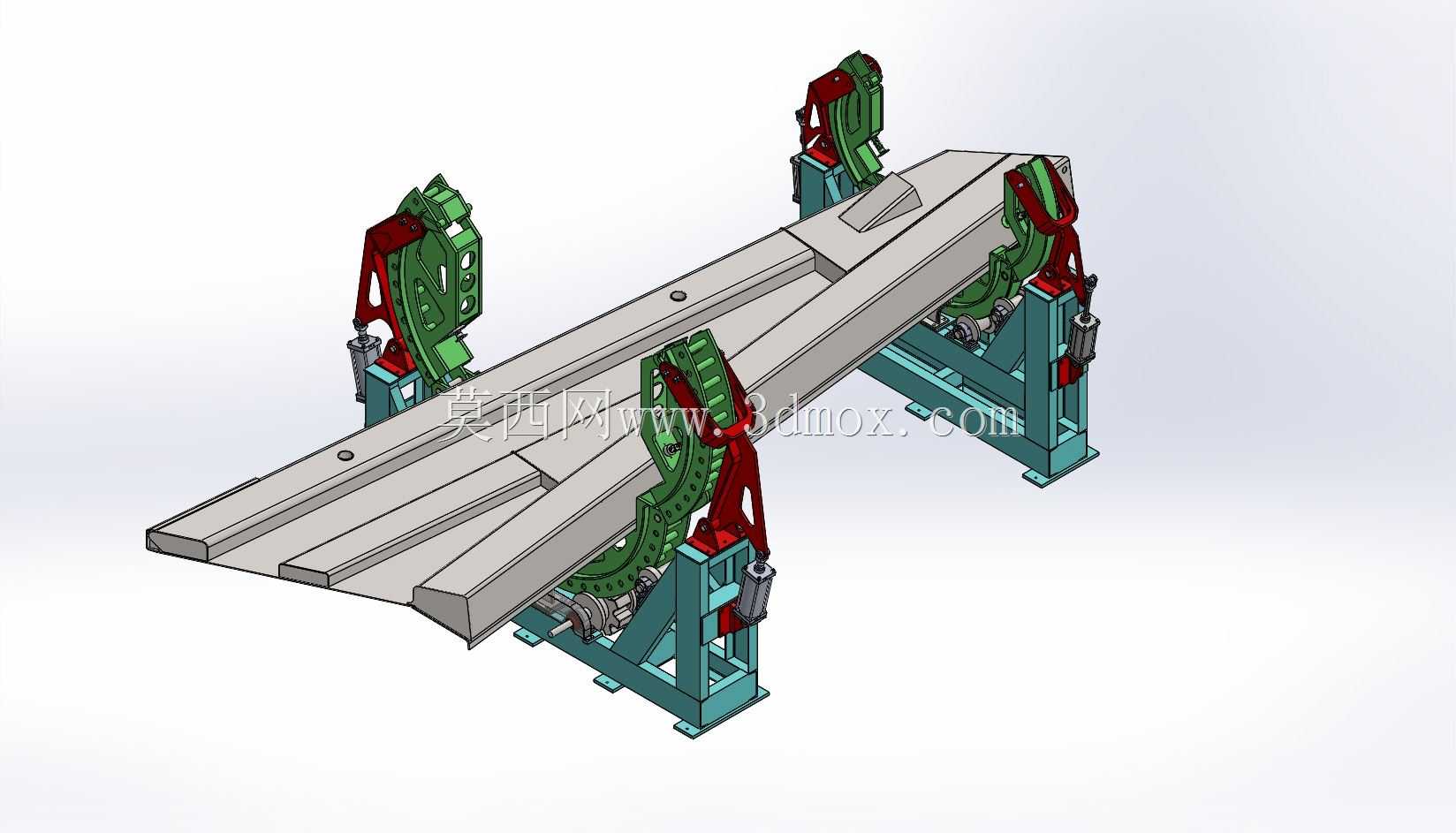

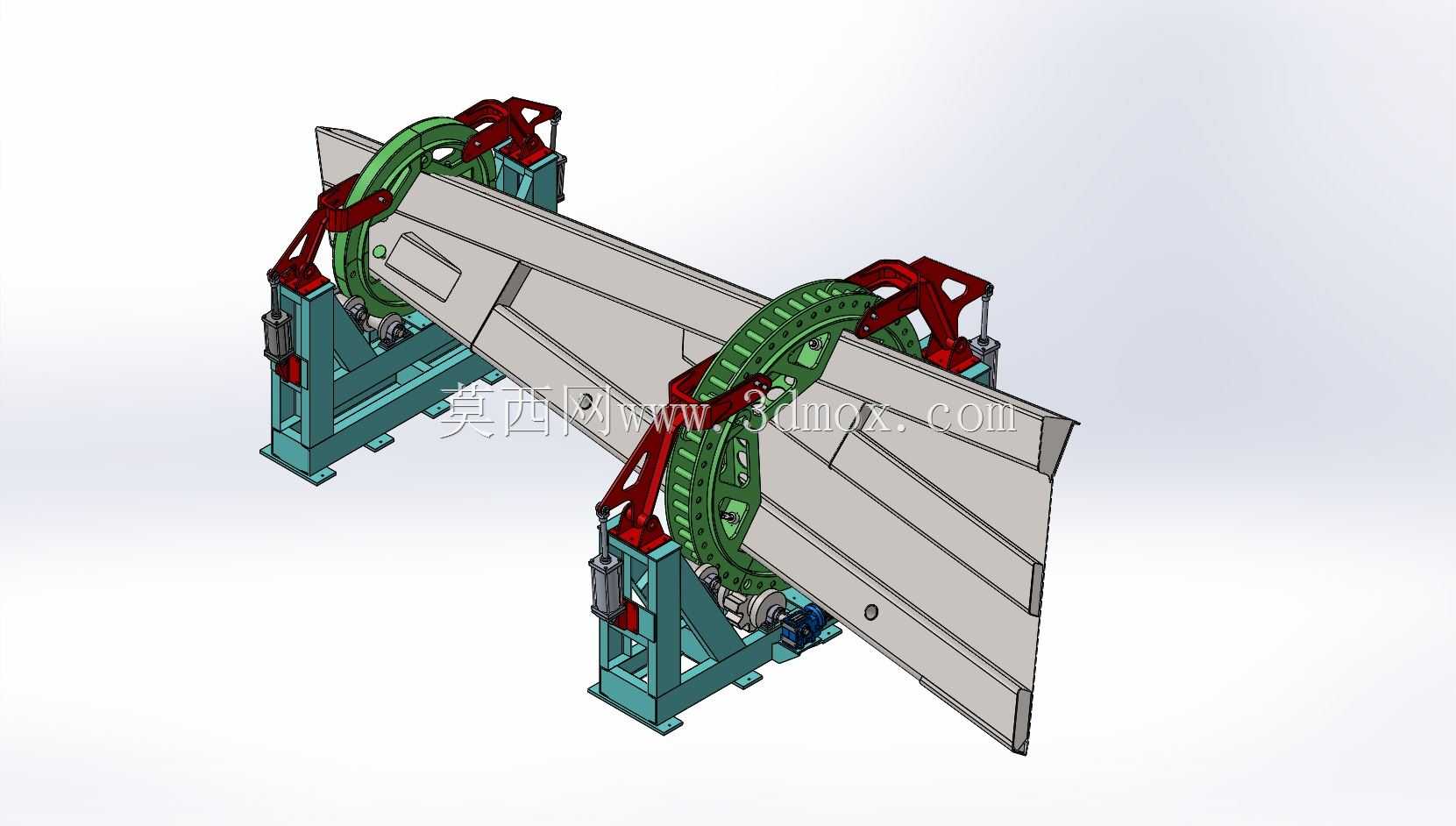

　　该结构为焊接作业场景下的变位定位支撑部件，主要应用于长条形金属构件的环缝、长直缝焊接工位，适配钢结构件、工程机械结构件的焊接工序，解决人工焊接时工件翻转难度大、焊缝位置难以处于最佳施焊角度的痛点。整套支撑结构采用双侧对称布局，两侧的回转支承组件通过大直径齿圈传递扭矩，配合底部的机架承力结构，可带动中部承载的工件完成0至180度范围内的角度翻转，让不同位置的焊缝都能调整到平焊位置，有效降低焊接操作难度，减少立焊、仰焊带来的焊接缺陷，提升焊缝成型质量。设计阶段优先考虑了承载刚性，底部机架采用型钢焊接框架结构，支脚位置预留了地脚安装孔，可直接通过膨胀螺栓固定在车间混凝土地面上，安装边界需预留两侧驱动组件的维护空间，

　　单侧驱动端外侧需留出至少600mm的检修操作距离，满足日常齿圈润滑、驱动部件维护的操作空间需求。两侧的夹紧支撑组件采用可调式连接结构，可适配一定宽度范围内的工件装夹，夹紧臂通过液压驱动提供夹紧力，装夹过程中可自动对中，减少人工找正的辅助时间。中部的工件承载面采用多道平行的支撑筋结构，既减轻了自身结构重量，又能保证与工件接触面的支撑刚性，避免大尺寸工件装夹后出现下挠变形。回转齿圈采用外置式安装设计，啮合位置设置了防护结构，减少焊接飞溅、车间粉尘对齿面啮合的磨损，延长部件使用寿命。整套结构的受力路径经过优化，工件装夹后的重力通过两侧支撑臂直接传递到底部机架，再分散到地面基础，回转驱动组件仅承担翻转扭矩，不承受额外的径向载荷，

　　有效提升了驱动部件的使用寿命。在实际产线应用中，该结构可单独作为焊接变位工装使用，也可配套焊接机器人组成自动化焊接工作站，配合机器人的运动轨迹完成复杂焊缝的自动焊接作业，适配中小批量多品种的结构件焊接生产需求，装夹调整便捷，运行稳定性强，可有效降低焊接作业的劳动强度，提升焊接工序的生产效率。
