重型构件翻转焊接定位工装结构

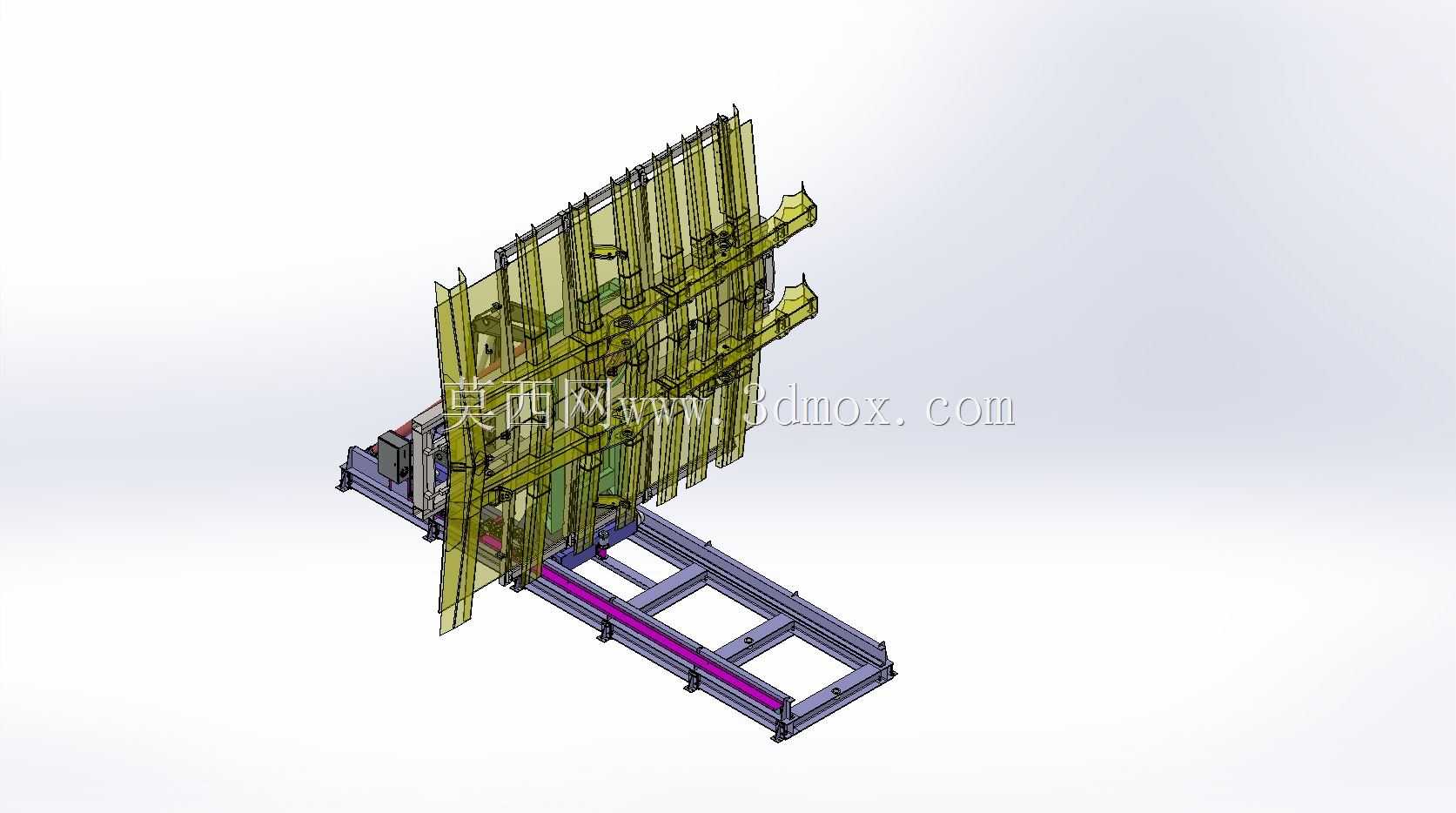

　　在重型钢结构、工程机械结构件的焊接生产场景中，大尺寸板类、框架类构件的多面焊接作业一直是产线效率瓶颈——传统作业依赖行车配合人工翻转构件，不仅定位精度差、反复装夹找正耗时久，还存在构件倾覆、人员磕碰的安全隐患，这套定位工装正是针对这类痛点设计的专用作业载体。整套设备采用双侧立柱支撑+底部滑移导轨的布局，底部的双轨滑移底座可沿厂房地面预埋的导轨做纵向移动，适配不同长度规格的待焊构件装夹需求，滑移行程覆盖常规6-12米长的重型结构件作业范围，安装时需保证导轨平面度公差控制在每米0.2mm以内，避免滑移过程出现卡滞、偏载问题。中部的翻转承载架是核心功能单元，通过两端的回转轴与立柱上的回转支承连接，

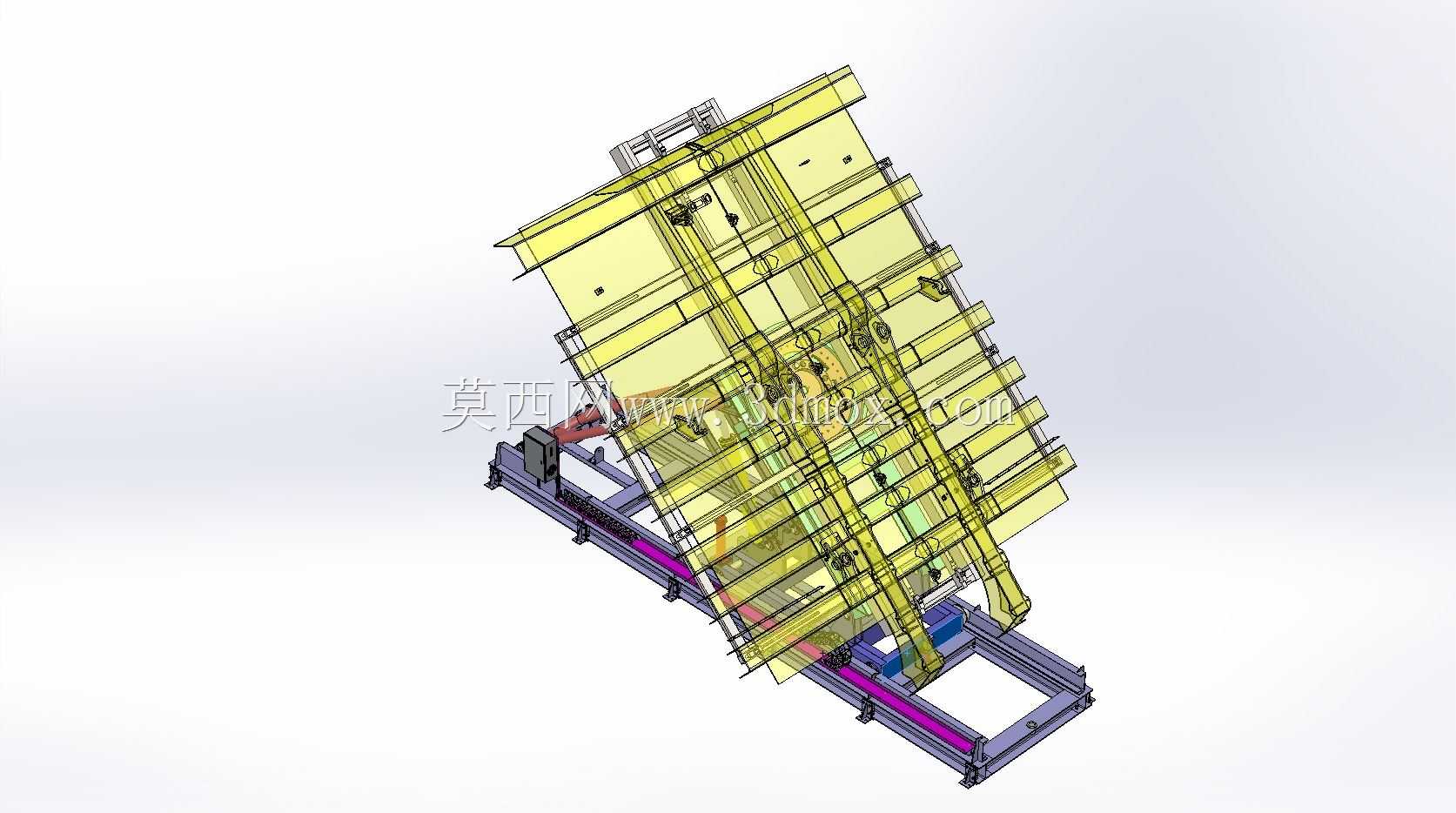

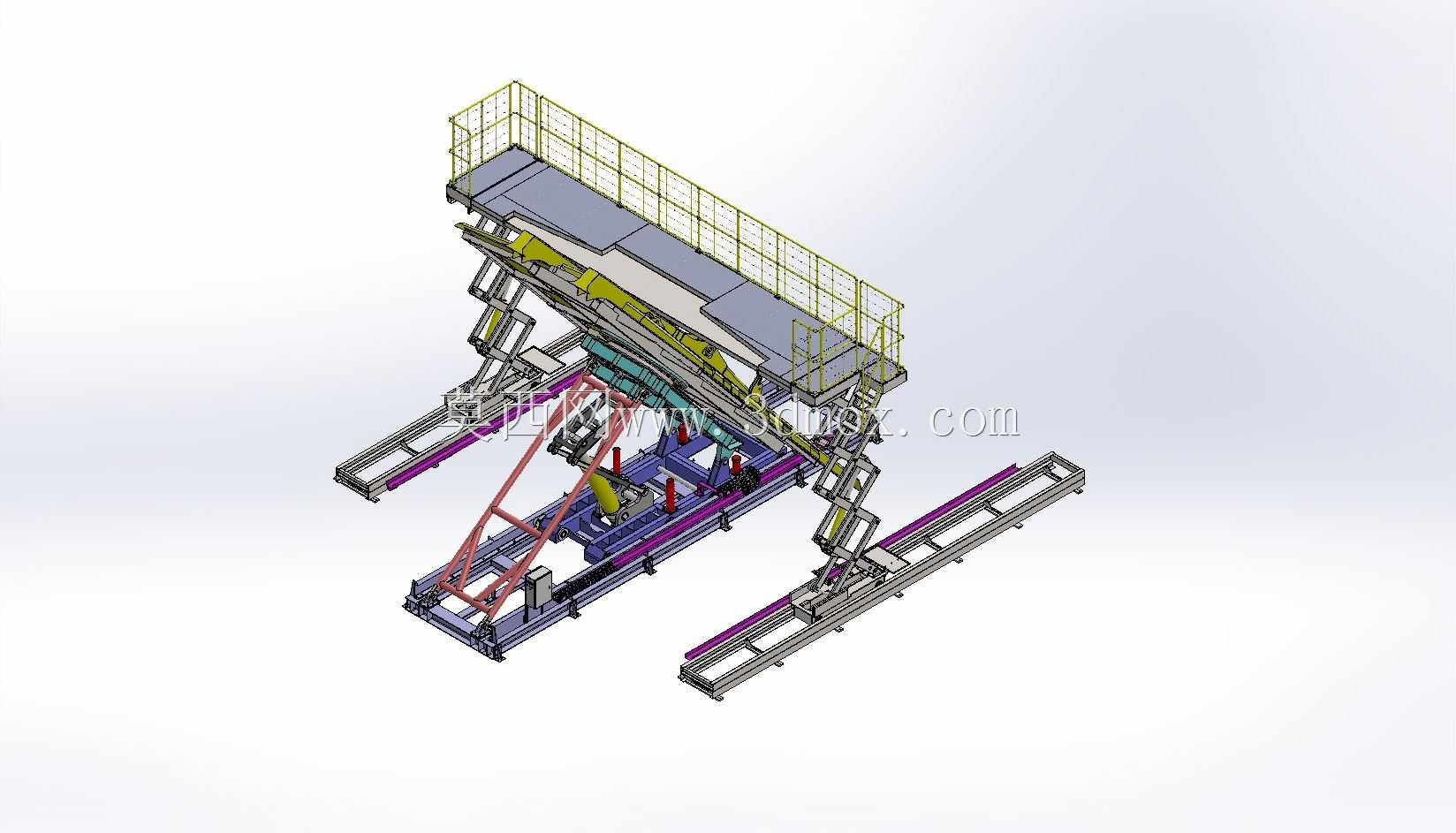

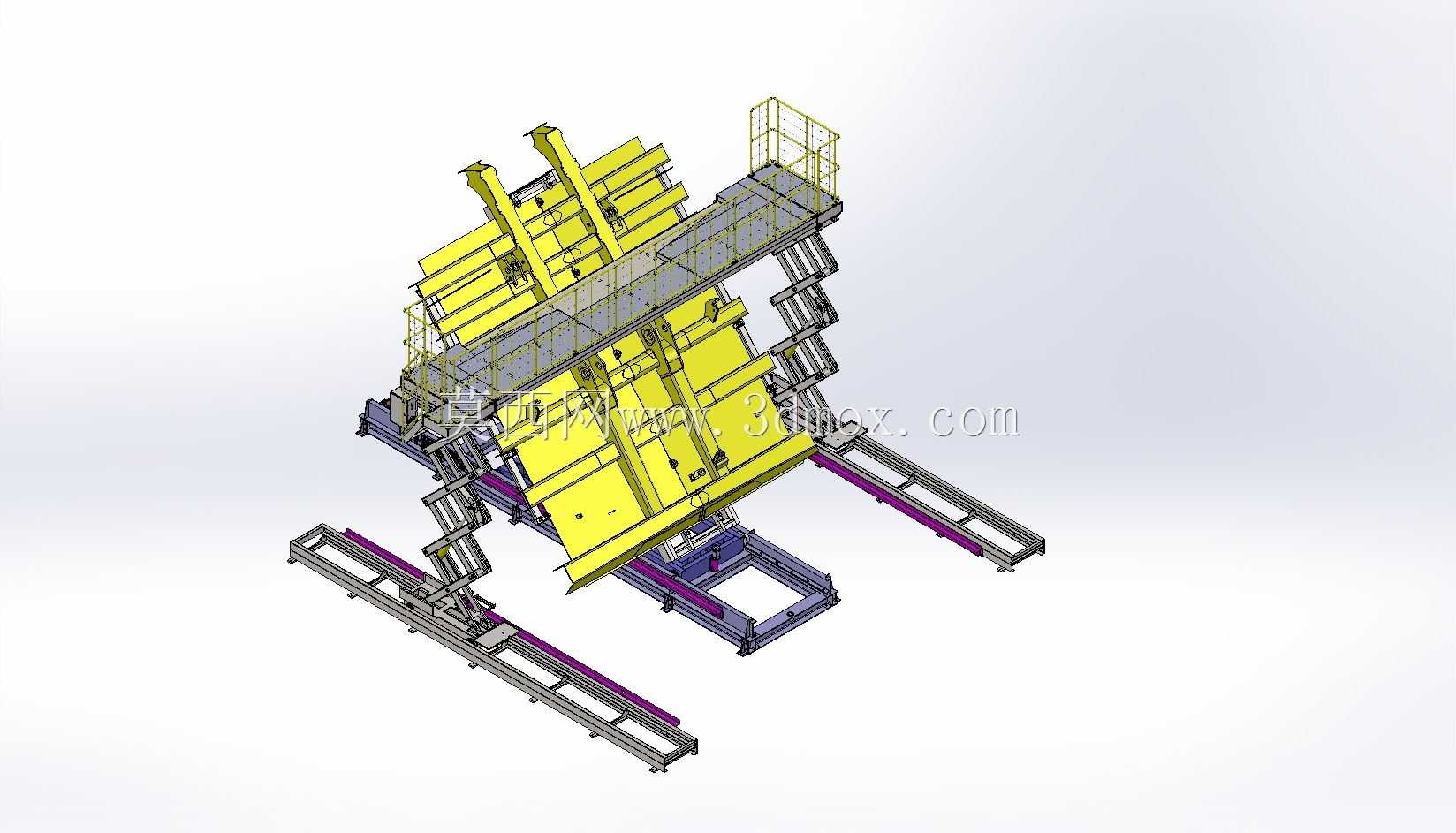

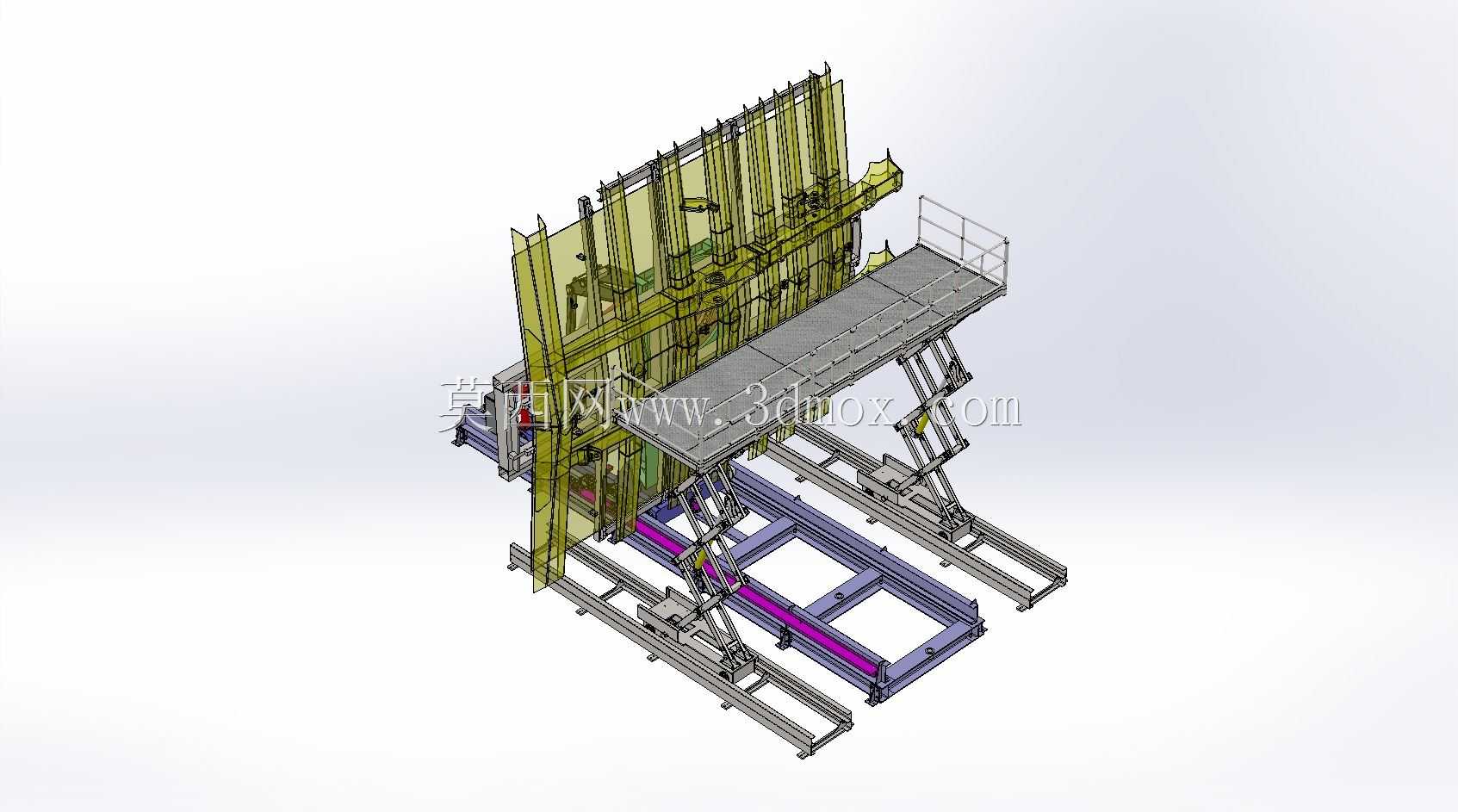

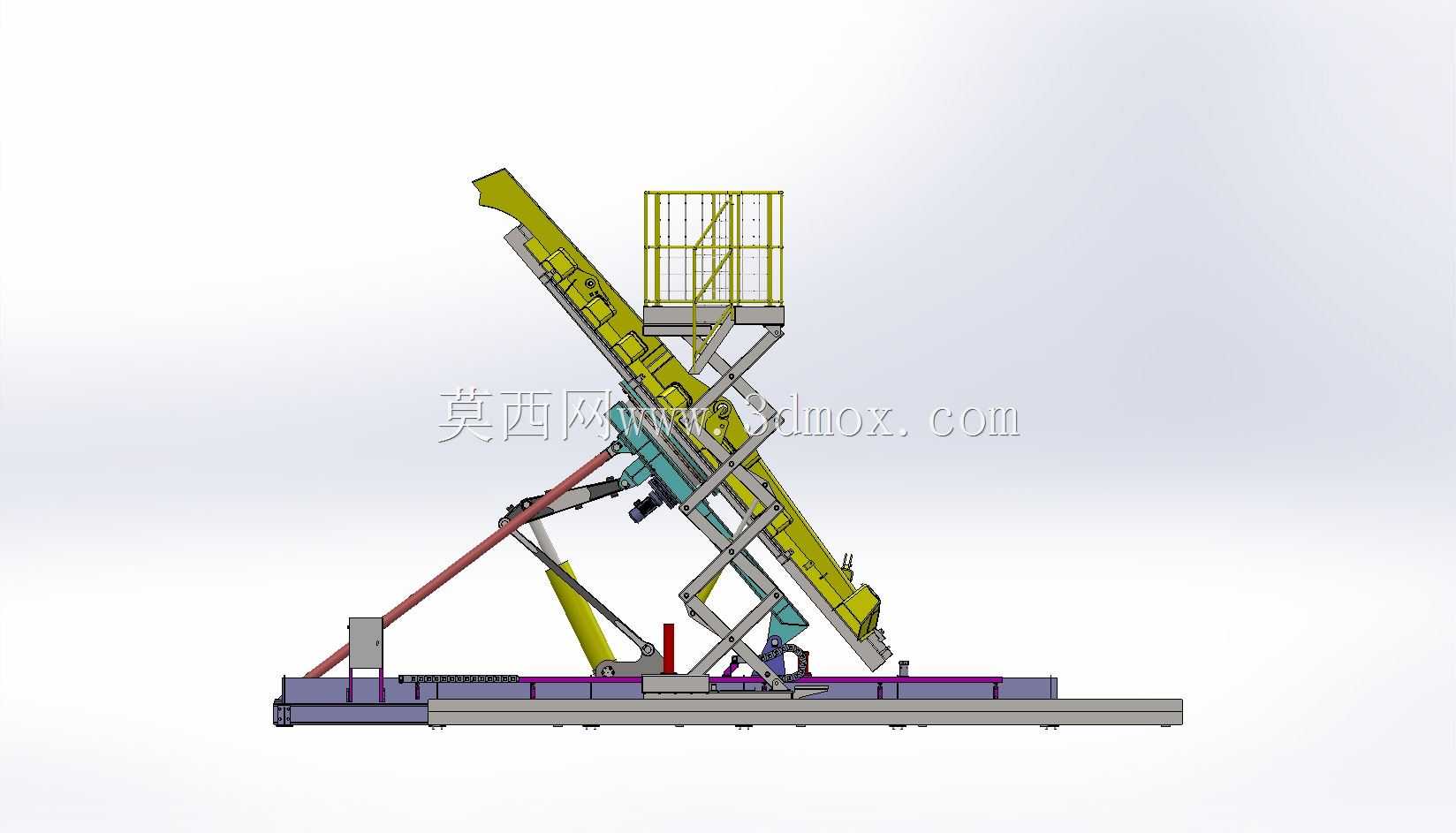

　　可带动装夹完成的构件做0-90度甚至180度的翻转动作，让原本需要仰焊、立焊的焊缝转为平焊位置，大幅降低焊接操作难度，提升焊缝成型质量，翻转机构配套的锁止结构可在任意翻转角度实现刚性锁止，避免焊接过程中构件移位，承载架上预留了多组标准化的夹具安装孔位，可搭配快速夹钳、液压压紧组件适配不同截面尺寸的构件装夹，无需重新改制工装主体。两侧的升降立柱可根据待焊构件的高度调整承载架的垂直作业高度，适配不同操作身高的焊接人员作业，也能配合不同高度的焊接变位机、操作机实现联动作业，立柱旁配套的检修爬梯与防护栏满足日常设备维护的安全要求，避免高空维护作业的坠落风险。设计过程中重点考量了重载工况下的结构刚性，所有承载主梁采用箱型焊接结构，

　　关键受力位置做了加强筋布置，经有限元校核在额定承载工况下的最大变形量控制在0.5mm以内，不会因为焊接过程中的热变形、装夹应力导致工装精度损失。整套工装的安装边界需预留两侧各1.5米的操作维护空间，导轨两端设置限位挡块与缓冲结构，防止滑移超程脱轨，电气布线全部采用拖链内置布置，避免滑移、翻转过程中线缆被拉扯损坏，适配重型结构件焊接车间的高粉尘、焊渣飞溅的作业环境，所有外露传动部件都配套了防护盖板，防止焊渣堆积影响传动精度。
