1000公斤级管道焊接滚轮旋转支撑装置

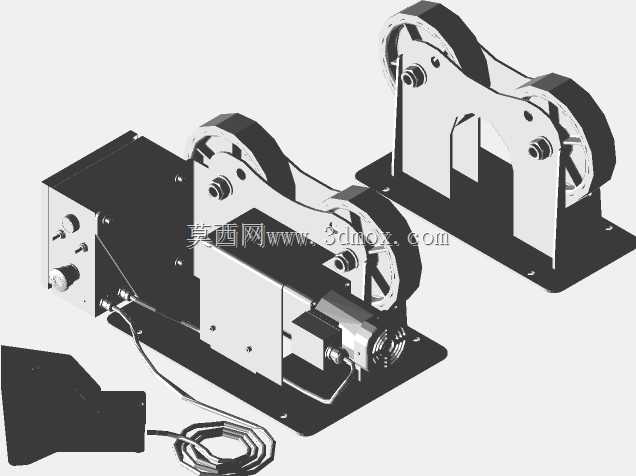

　　在管道预制车间、压力容器生产工段、长输管线现场组对作业面，这类滚轮旋转装置是环缝焊接工序里不可或缺的辅助工装，区别于重型自调式滚轮架，这款设备主打1吨级中小直径工件的焊接作业适配，覆盖常规工艺管道、中小型罐体、薄壁壳体类工件的环缝自动/半自动焊接需求，能有效降低焊工转动工件的劳动强度，避免人工翻转工件带来的焊缝错位、表面磕碰问题。整套装置采用驱动侧与从动侧分体式结构设计，驱动单元集成了调速电机与传动辊组，可实现平滑的转速调节，转速区间匹配手工电弧焊、气保焊、埋弧焊等常规焊接工艺的线速度要求，作业时可根据工件壁厚、焊接电流参数、焊缝层数灵活调整转动速度，保证焊缝成型均匀一致，避免因转速不匹配造成的焊穿、未熔合、焊道堆叠等缺陷。

　　从动侧无动力结构，仅承担工件支撑与随动转动功能，两侧辊支架的辊轮表面覆盖聚氨酯包覆层，一方面是增大辊面与工件表面的摩擦力，避免工件转动过程中出现打滑、窜动问题，另一方面聚氨酯材质硬度适中，不会划伤不锈钢、铝合金等易刮伤工件的表面，也能在一定程度上吸收传动过程中的振动，保证焊接过程的稳定性。结构设计上，辊支架设置了两个固定定位档位，可根据待焊接工件的直径调整两侧辊轮的间距，适配不同直径范围的圆筒类工件，调整时无需额外工装，仅通过定位销切换固定孔位即可完成间距调整，适配车间多规格小批量工件的快速切换生产需求，无需针对单一规格工件定制专用支撑工装，能有效压缩生产准备周期。从安装边界来看，

　　整套装置的分体式结构可根据作业场地的空间情况灵活布置，驱动侧与从动侧的中心距可在适配范围内沿工件轴向自由调整，对场地平整度要求不高，车间硬化地面即可放置使用，无需做预埋基础固定，既适合固定车间内的预制工位使用，也可拆解转运至野外现场作业面配合现场组焊使用。实际作业过程中，工件放置于两侧辊轮之上，驱动侧辊轮转动时依靠摩擦力带动工件匀速旋转，焊工可固定焊枪位置完成整圈环缝的连续焊接，无需间断作业调整工件位置，相比传统的人工转动、天车配合翻转的作业模式，能将单道环缝的焊接作业效率提升40%以上，同时减少天车占用时间，降低车间起重作业的安全风险。针对薄壁筒体类工件，聚氨酯辊面的柔性接触特性可避免刚性支撑造成的工件圆度变形，

　　保证工件组对时的错边量控制在工艺要求范围内，尤其适合薄壁管道、不锈钢罐体的焊接作业，不会在工件表面留下压痕或划伤，减少后续焊后打磨、矫形的工作量。传动部分的设计采用了封闭式减速结构，可抵御焊接过程中产生的焊渣飞溅、粉尘侵入，降低日常维护的频次，日常仅需定期检查辊面包覆层的磨损情况、传动部位的润滑状态即可保证设备长期稳定运行，适配车间多班次连续作业的使用需求。
