机器人外置式气保焊枪弯管总成结构

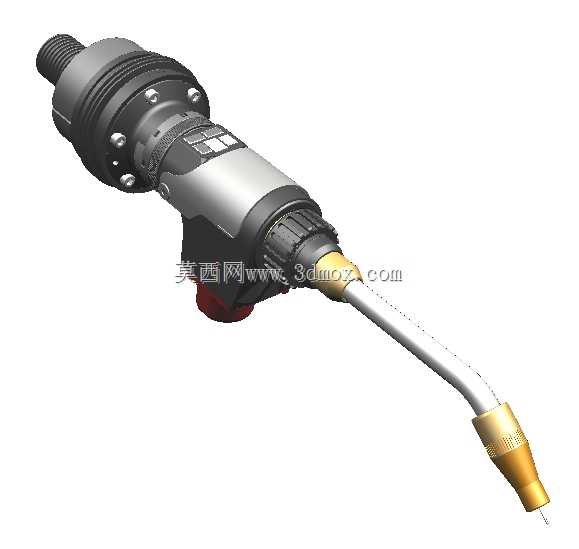

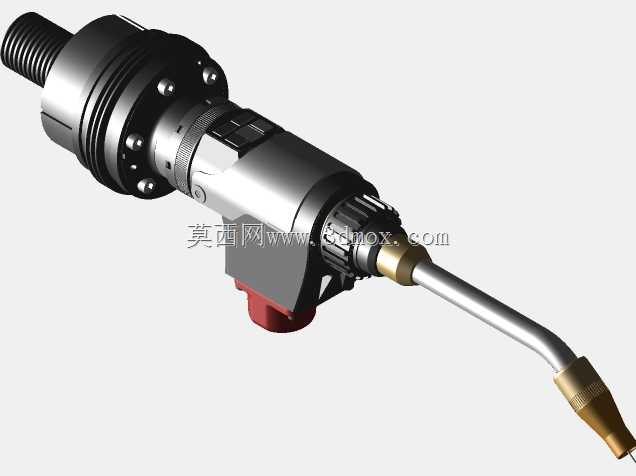

　　这套焊枪总成围绕自动化弧焊工位的末端执行需求搭建，主体由枪体连接段、绝缘锁紧环、握持式主机过渡段、柔性送丝弯管和端部导电喷嘴组成，适配搭载在六轴工业机器人腕部或变位机旁的自动焊接场景，在汽车零部件拼焊、工程机械结构件连续焊缝、钣金箱体角焊等工况中承担送丝、导电、导向与保护气输出的作用。

　　从现场布置逻辑看，焊枪后端的粗螺纹与多道环形锁紧结构用于和机器人法兰侧的防撞支架、送丝机快换接口对接，安装时需保证枪体轴线与机器人第六轴输出方向的同轴偏差控制在小范围内，避免高速摆动时送丝阻力突变；中段的银灰壳体内部集成导电杆、气路通道与冷却衔接位，外层黑色防滑包覆段既可以在人工示教拖拽时提供握持摩擦力，也能隔绝焊接过程中沿枪体传导的部分热量。

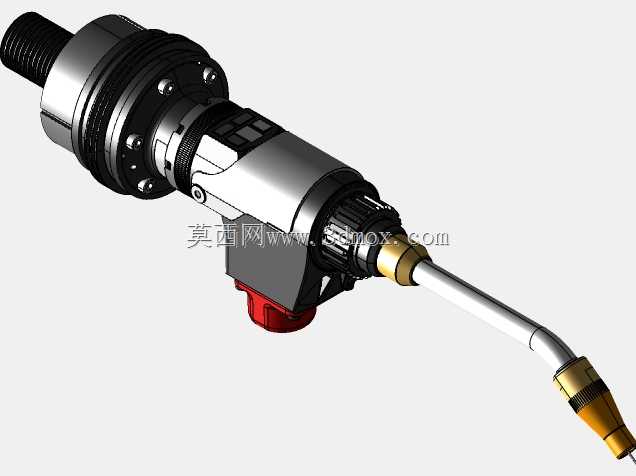

　　弯管部分采用细长弧形走向，从主机段向前下方平滑延伸，末端金色黄铜件为导电嘴与喷嘴衔接座，这种弯角设计专门针对狭窄型腔、工件内侧角焊缝的可达性优化——当机器人腕部姿态受工件轮廓限制无法正对焊缝时，弯管可以绕过夹具压板、工件翻边，把导电嘴精准送到坡口根部；弯管外层的金属包覆层既保护内部送丝软管，也能阻挡焊接飞溅直接灼烧软管。

　　结构设计上，各段之间通过阶梯轴肩与锁紧螺钉定位，黑色环带上的多颗紧固螺钉用于固定绝缘衬套，防止枪体与机器人腕部形成导电通路；枪体上预留的平面标识区用于标注气路、丝路对接方向，装配时不会接反冷却与送丝通道。整机重量控制在机器人末端负载允许区间内，有效载荷适配常规中厚板熔化极气保焊作业，弯管的曲率半径经过校核，既能保证焊丝从软管送出时不出现硬折弯卡丝，又让焊枪总长度满足机器人在大尺寸工件上跨距焊接的 reach 要求，端部导电嘴的螺纹规格适配标准气保焊耗材，现场更换损耗件时无需拆解整枪。
