变速器端盖壳体结构三维设计

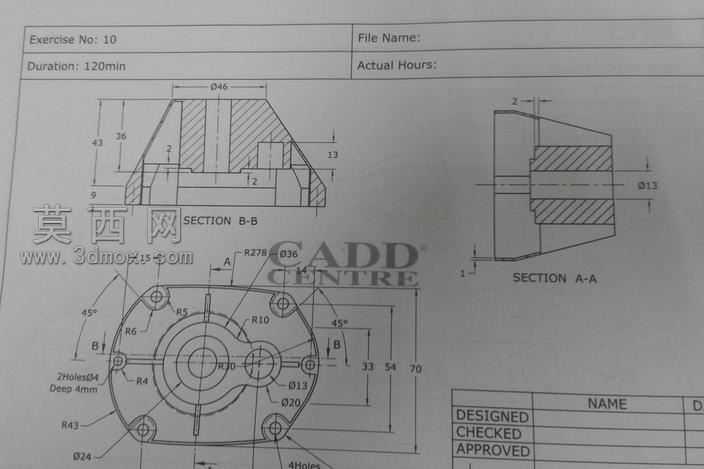

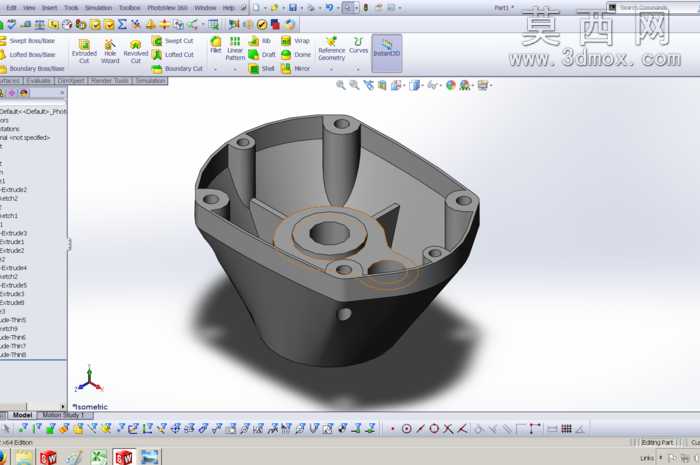

本次建模的变速器端盖属于传动系统的箱体防护类零件，建模过程中首先梳理零件的功能逻辑：该端盖需要实现变速器腔体的密封防护、内部传动组件的端部定位、自身与变速器箱体的紧固连接三大核心功能，因此建模时优先确定整体的形态基准。首先绘制端盖的安装法兰端面轮廓，在法兰端均匀布置安装孔位，孔位的位置度严格匹配箱体连接端的螺柱分布，法兰边缘做小尺寸倒角处理，避免装配时与箱体端面产生干涉。端盖主体采用渐变的锥台形腔体结构，从法兰端向外侧逐步收窄，既可以减少零件整体的重量，也能为内部伸出的轴类部件预留足够的避让空间，腔体内部设置多道径向加强筋，筋板从中心轴承座位置延伸至法兰内壁，在不额外增加壁厚的前提下大幅提升端盖的整体结构刚度，避免变速器运行过程中受振动影响产生形变或共振。端盖中心位置设计有阶梯式轴承安装座，座孔的同轴度公差在建模时做了基准约束，保证后续装配轴承后轴系的运转精度，安装座周边还设置了小型的工艺孔与定位凸台，用于端盖装配时的定位以及附属小零件的安装。建模过程中对壁厚做了统一设定，整体壁厚保持均匀，避免厚薄不均导致的注塑或铸造缺陷，零件的所有棱边都做了圆角过渡处理，既消除应力集中点提升零件结构强度，也优化了零件的外观质感。完成基础建模后对零件做了干涉检查，确认端盖与内部传动组件、连接紧固件之间不存在装配冲突，同时对模型的结构做了轻量化优化，删除不必要的冗余特征，保证模型在后续装配、工程图导出过程中的运行流畅度，最终的模型完整还原了变速器端盖的所有结构细节，可直接用于后续的装配验证、工程图生成以及加工工艺的规划。
