兰克HSWL194传动装置三维建模

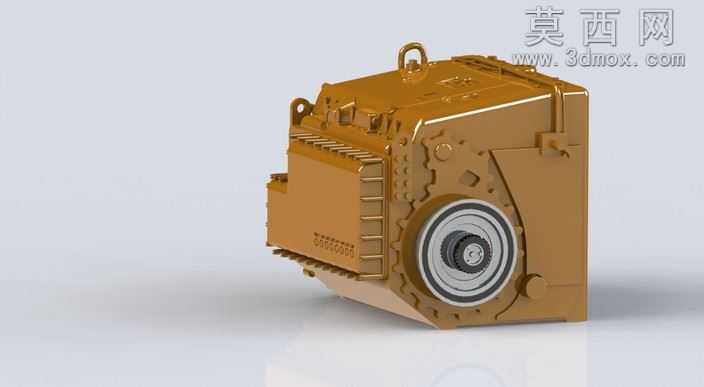

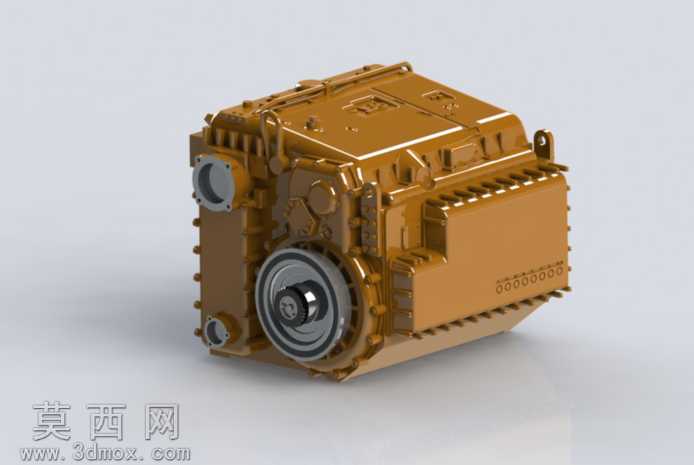

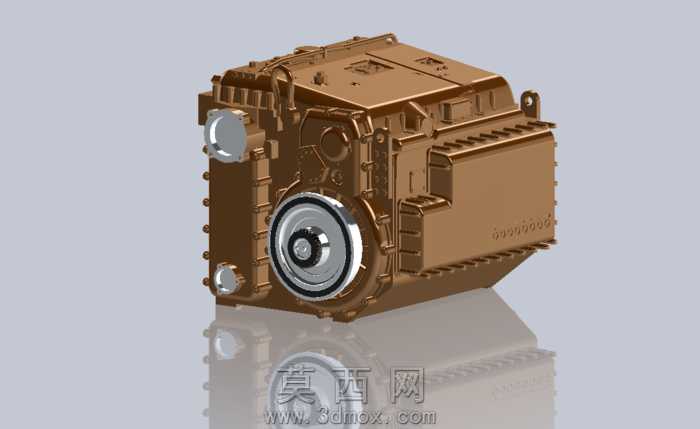

本作品为兰克HSWL194传动装置的三维建模成果，建模过程严格参照实物测绘参数与公开技术资料，在三维建模软件中完成全比例1:1还原，整体结构完整覆盖该传动装置的外部壳体、连接端口、散热结构与动力输出端细节。建模阶段采用参数化设计思路，先通过草图绘制勾勒壳体的基础轮廓，针对壳体表面的加强筋、散热鳍片、吊装耳座等异形结构，运用多截面实体、布尔运算、特征阵列等功能逐步细化，保证每一处凸起、凹槽、安装孔位的尺寸精度与实物一致，壳体边缘的倒角、圆角过渡均按照实际加工工艺要求设置，还原金属铸造件的真实形态。材质渲染阶段，为壳体赋予金属漆材质，调整金属度、粗糙度参数模拟铸铝外壳的哑光金属质感，表面做细微的颗粒纹理处理还原铸造工艺的表面肌理；动力输出端的轴类部件赋予抛光金属材质，搭配橡胶密封圈的哑光黑色材质，不同部件的材质区分清晰，光影渲染采用三点布光方案，主光勾勒装置整体轮廓，补光消除暗部死黑，背光突出结构边缘的立体感，最终渲染效果真实还原工业传动装置的厚重质感。结构设计上完整还原了该传动装置的外部接口布局，包括动力输入法兰、输出轴端、管线连接端口、安装固定孔位的位置与尺寸，壳体表面的标识刻印也通过贴图功能精准还原，方便使用者直观了解装置的外部安装与连接逻辑，可用于传动系统教学演示、装备结构展示、虚拟装配仿真等场景，建模过程中对各部件的装配关系做了层级梳理，保证后续可直接拆分用于爆炸图制作、装配动画演示等拓展应用。
