胶合板单板连续式热风烘干设备结构

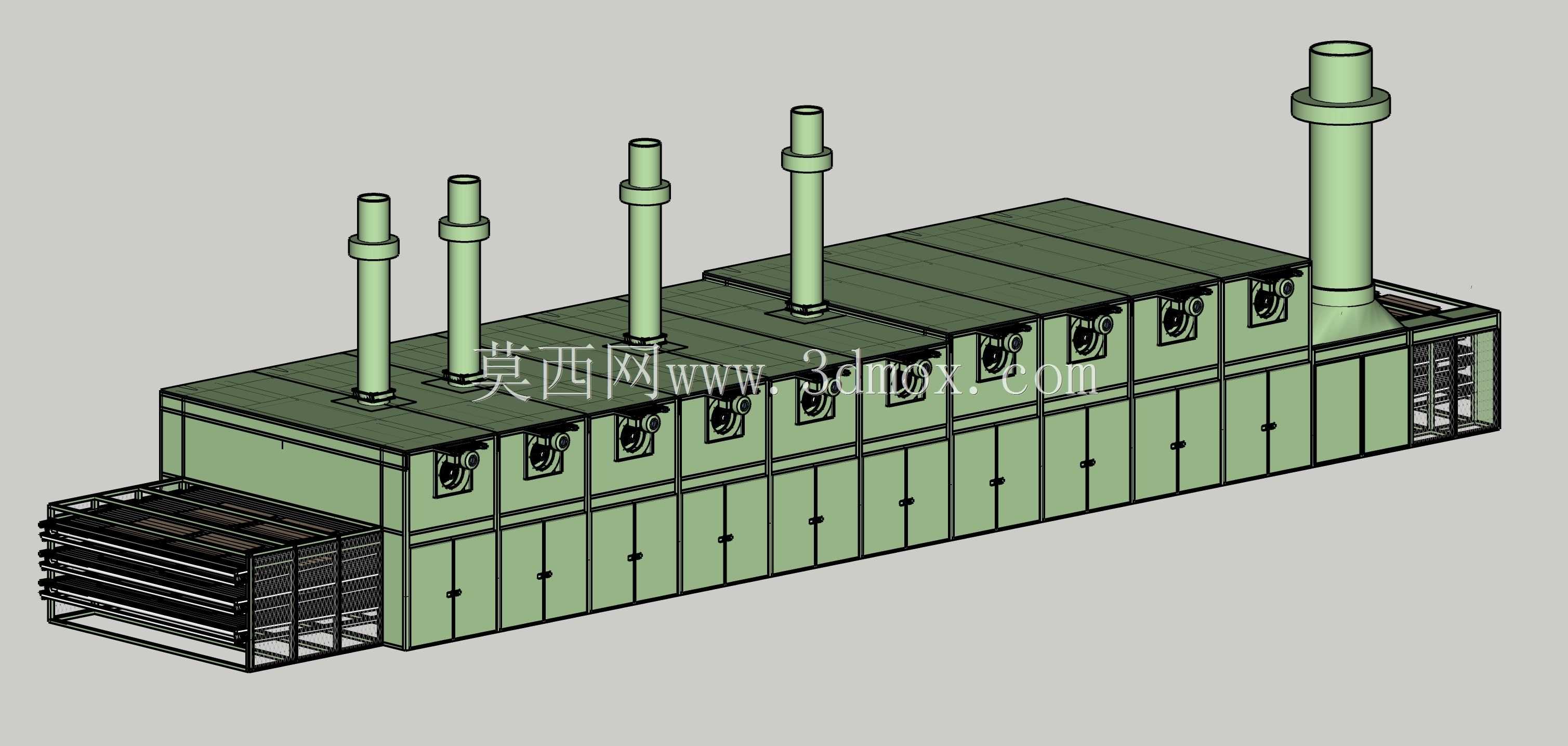

　　在人造板生产的单板制备工段，这类连续式烘干设备承担着单板含水率精准调控的核心作用，是胶合板、细木工板等产品生产链路里不可或缺的核心工序装备。从现场安装布局来看，设备采用长条形卧式排布，进料端配置多层网带输送架构，可同时承载多叠旋切后的湿单板连续送入干燥腔室，出料端衔接后续的单板剪切、分选工序，整体安装长度需匹配车间工段的流水线排布，设备顶部的排气烟囱需对接车间废气收集管路，安装时需预留侧面检修门的开启空间，以及进料端、出料端的物料周转作业区域。设备的干燥腔采用分仓式结构设计，不同仓段可独立调控热风温度与风速，适配不同厚度、不同初始含水率的单板干燥需求，避免出现表层过干开裂、芯层含水率不达标的问题。

　　腔室内的热风循环系统搭配顶部的排气烟囱，可将干燥过程中蒸发出的水汽及时排出，同时通过管路布局实现湿热空气的余热回收，降低生产过程中的蒸汽能耗。设备侧面布置的观察窗与检修门，可方便运维人员实时观察腔室内单板输送状态，定期清理网带残留的木屑、检查热风循环管路的密封情况。从结构设计逻辑来看，设备主体框架采用模块化拼接思路，各干燥仓段可根据产能需求灵活增减段数，外层壳体采用保温夹芯板结构，减少干燥过程中的热量散失，内部输送网带采用耐高温、抗形变的金属材质，可长期承受100摄氏度以上的热风环境，避免长期运行出现网带跑偏、形变卡料的问题。顶部的排气烟囱高度根据车间排风系统的风压要求设计，确保腔体内的湿气可顺畅排出，

　　不会在腔室内形成冷凝水滴落打湿已干燥的单板。这类设备可适配蒸汽作为加热热源，通过腔室内的散热翅片将空气加热后，由循环风扇带动热风穿透单板层，带走单板内的水分，相比传统的自然晾晒或间歇式烘干窑，连续式作业的生产效率更高，单板干燥后的含水率均匀性更好，可有效降低后续胶合板热压工序出现的鼓泡、开胶等质量问题。在建模过程中，需重点还原各仓段的拼接结构、网带的层间距、排气烟囱的对接尺寸、侧面检修门的开合位置，确保模型可直接用于车间布局规划、设备安装交底，以及后续的结构优化改型参考。
