床单裁剪生产用气动裁切设备结构

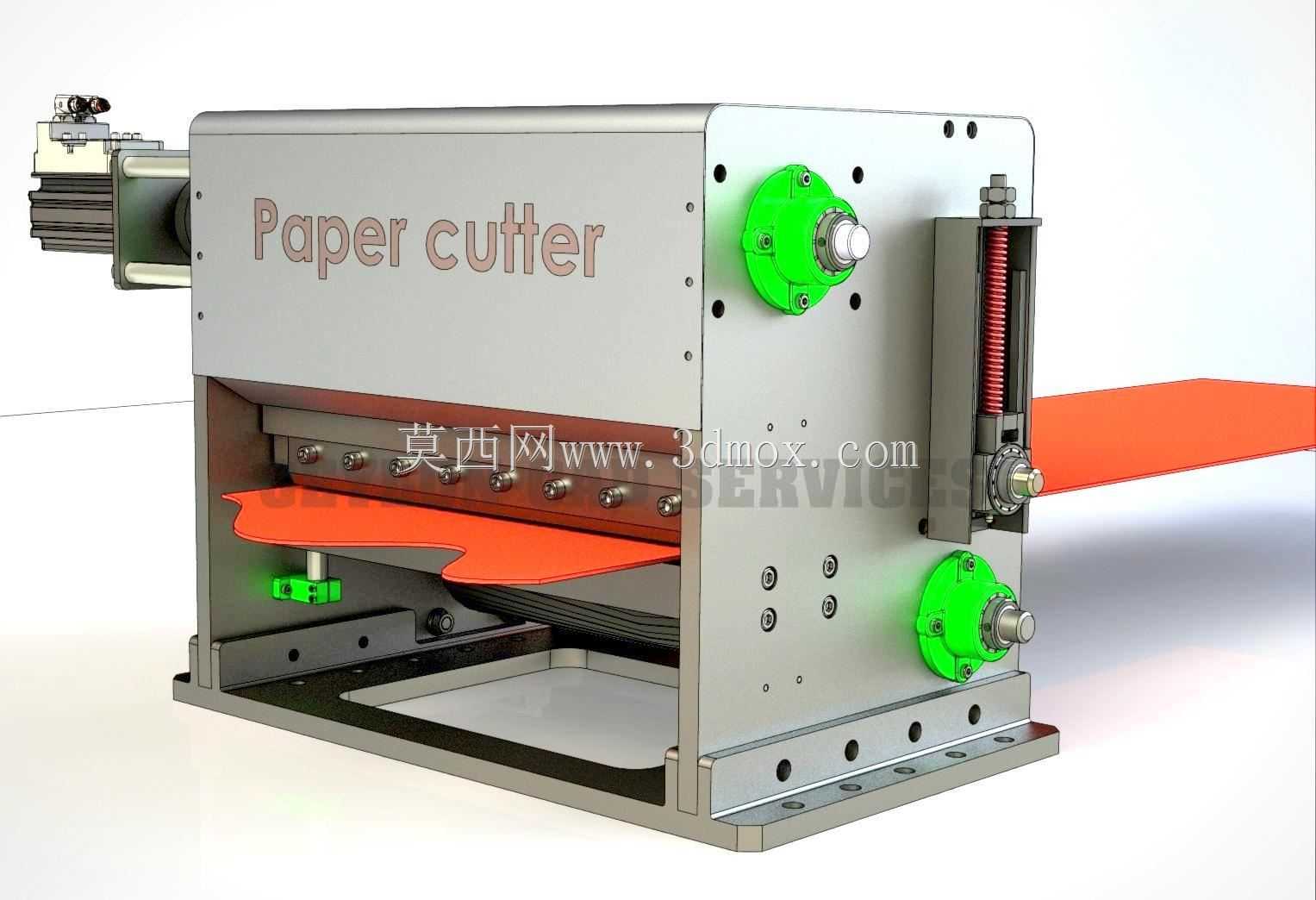

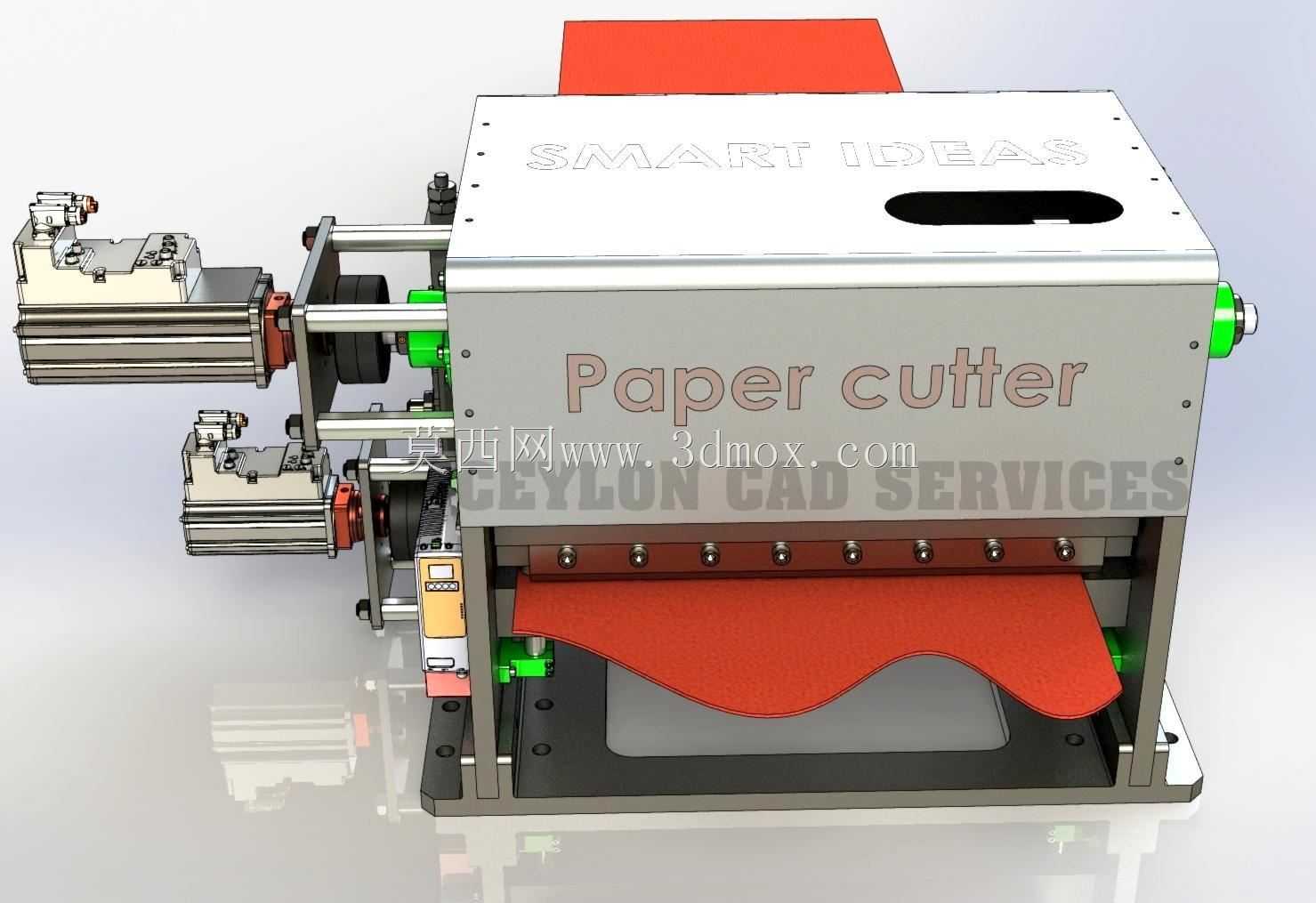

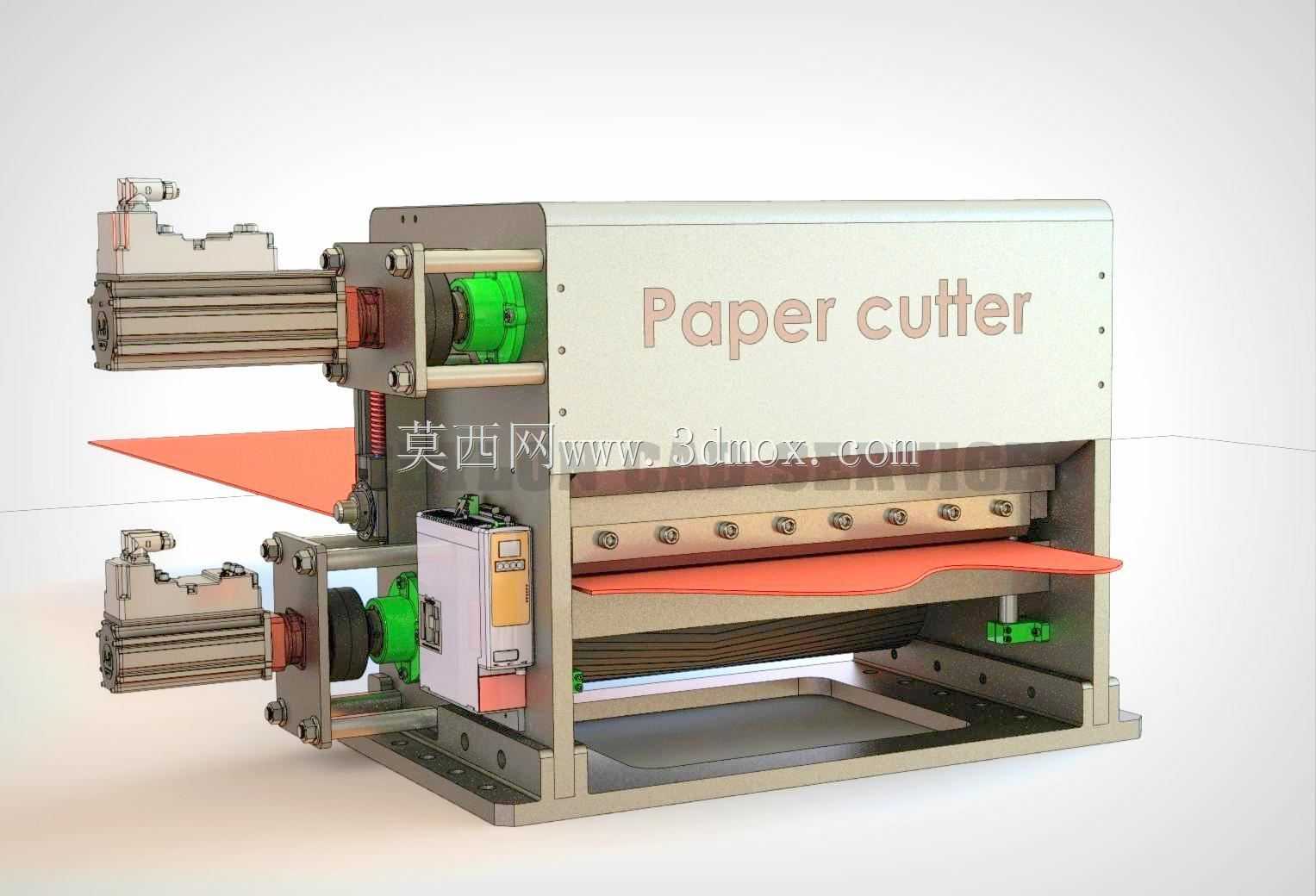

　　这款裁切设备主要面向家纺、一次性卫生用品生产线上的片状柔性面料定长裁切工序，可适配无纺布、薄型纺织布料、覆膜床单面料等多种幅宽一致的卷材，完成连续送料后的定长横切作业，替代传统人工裁切的低效模式，保障裁切后片材的边缘齐整度与长度一致性。设备整体采用卧式双层机架布局，下层为承托送料辊组的安装基准面，上层搭载裁切执行机构与驱动组件，机架主体通过标准铝型材与钣金折弯件拼接成型，安装时可直接固定在生产线的输送工位旁，进料端对接上游放卷机构，出料端衔接后续码垛或缝制作业工位，整体安装边界宽度适配常规1.8米幅宽面料的加工需求，设备总深度控制在1.2米范围内，不会占用过多车间横向排布空间。从结构设计逻辑来看，

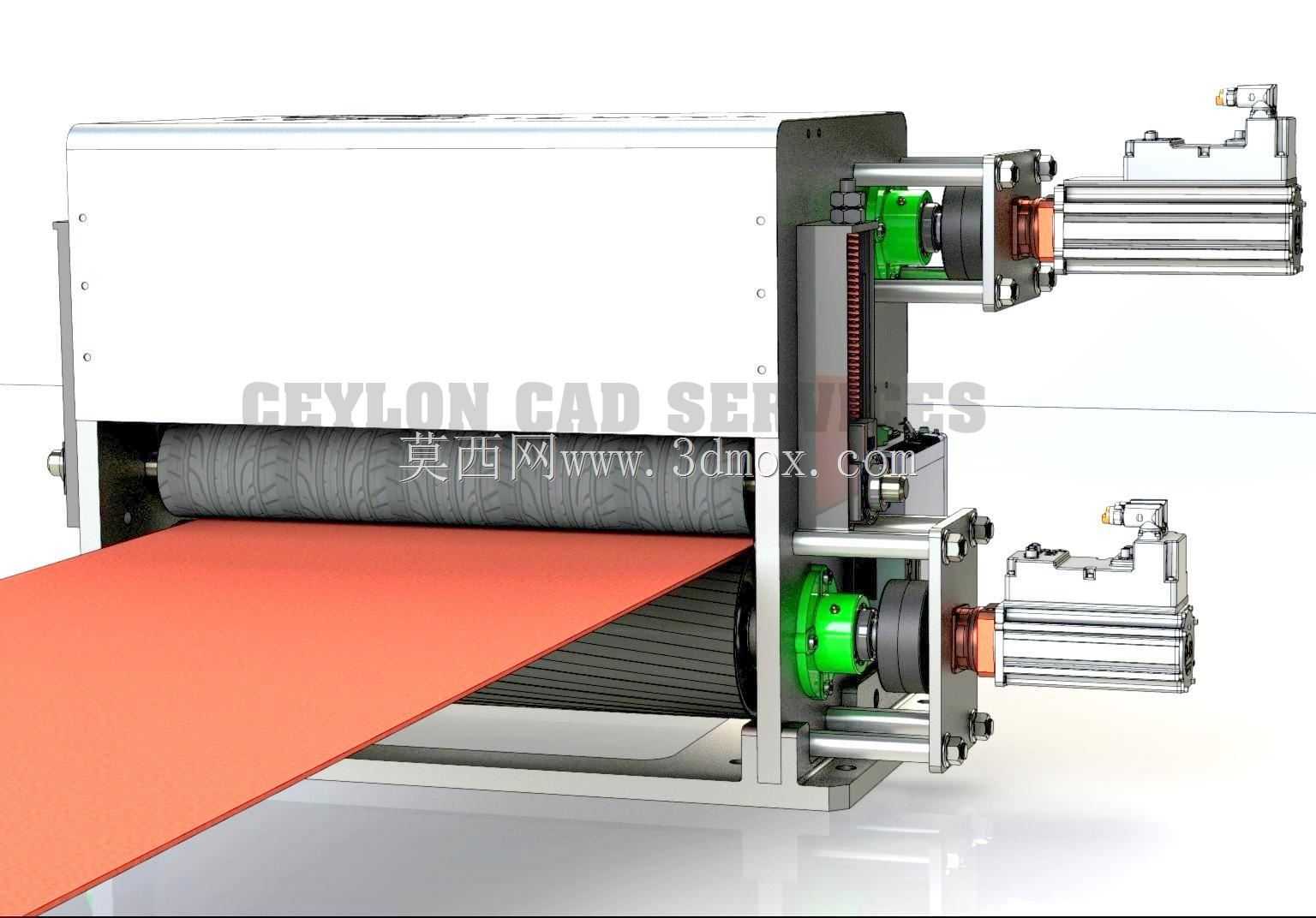

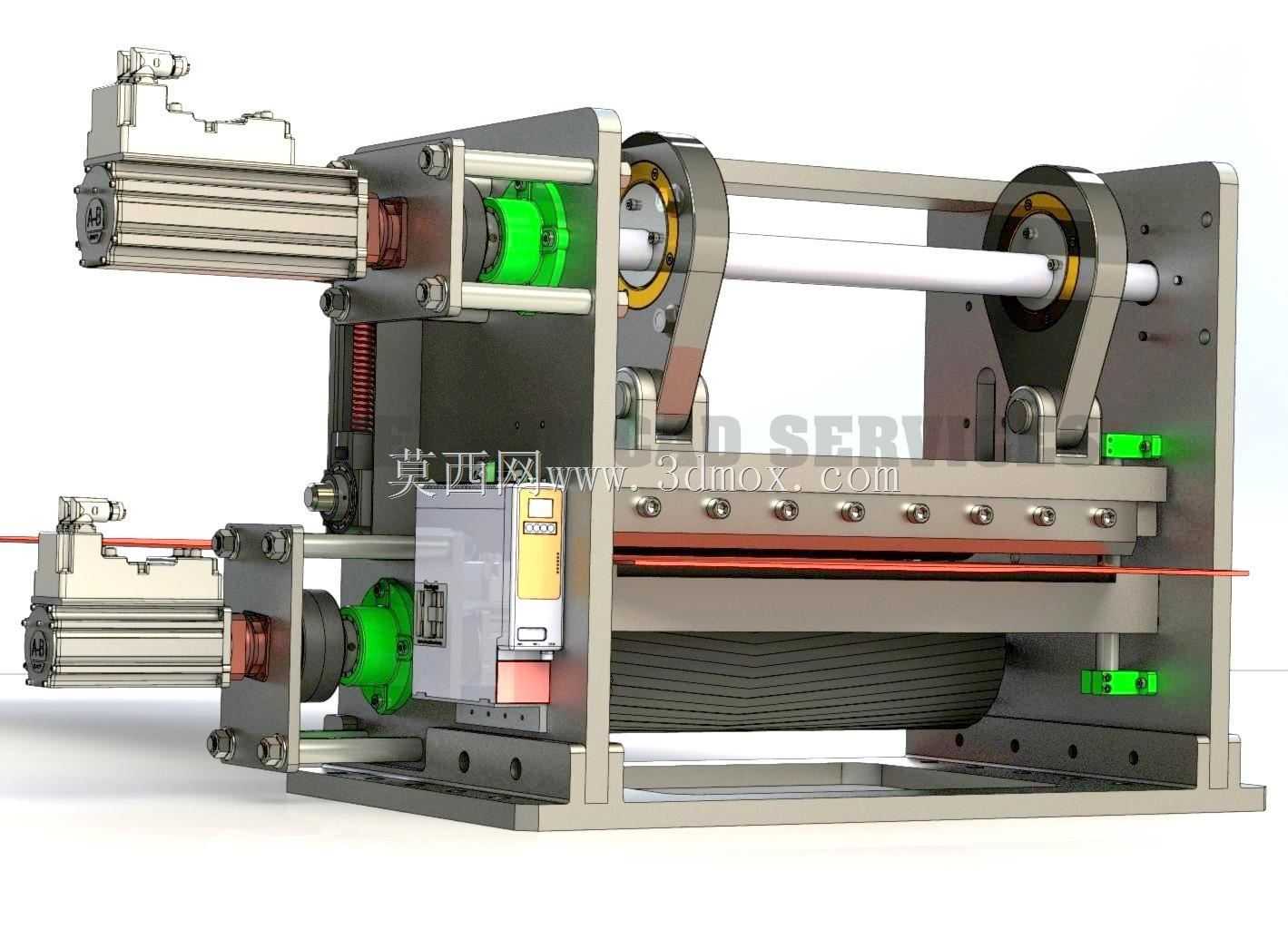

　　设备采用双气缸对称驱动的裁切执行方案，两侧平行布置的气动缸同步带动横置裁切刀架完成下压裁切动作，相比单气缸驱动可避免刀架倾斜导致的裁切边毛刺、斜口问题；刀架上方设置的偏心轮传动组，可在裁切完成后带动刀架快速复位，同时配合下方的胶辊承托结构，裁切时面料被胶辊与压条完全固定，不会出现面料移位导致的尺寸偏差。送料环节采用上下对辊的摩擦送料结构，下辊为包胶从动辊，上辊通过弹簧结构提供持续压紧力，可适配0.1mm到2mm厚度范围内的柔性面料，不会压伤面料表面也不会出现送料打滑的问题。设备的导向结构采用直线光轴搭配线性轴承的方案，为刀架的上下运动提供精准导向，长期运行也不会出现卡滞、偏移问题；机架侧面预留了传感器安装位，

　　可根据生产需求加装色标传感器、长度编码器，实现定长裁切、对位裁切的功能拓展，适配带印刷图案的床单面料裁切需求。整体结构的受力点均做了加强筋设计，气缸安装座采用加厚钢板加工而成，可承受气缸高频往复动作带来的冲击，设备运行时的震动幅度控制在极小范围内，不需要额外做地基固定即可平稳运行。裁切刀架采用快拆式设计，更换刀片时不需要拆解大量结构，可大幅减少设备维护的停机时间，适配生产线连续化作业的需求。
