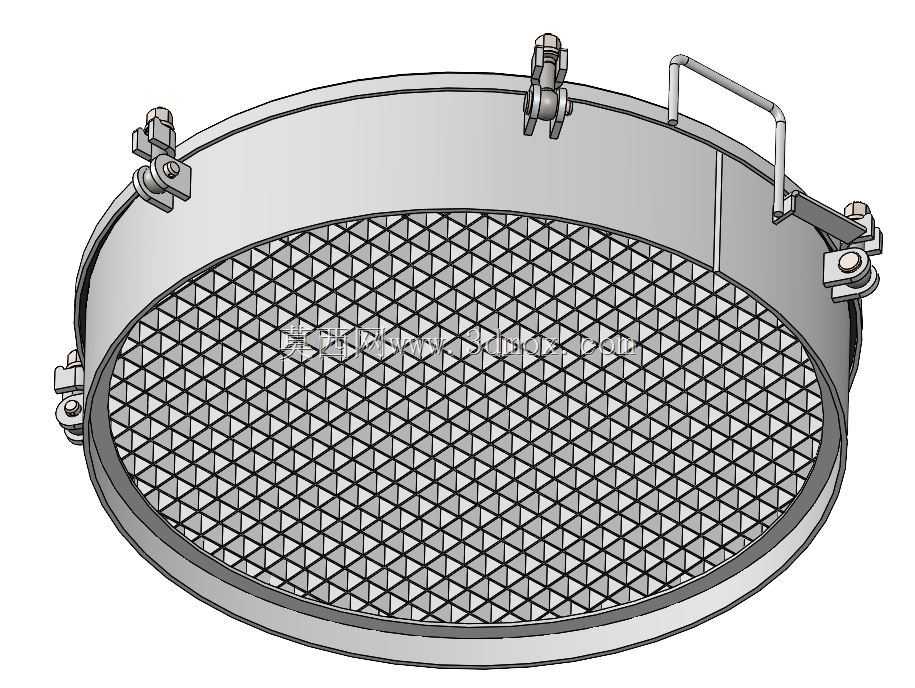

常压快开铰链式800直径人孔结构

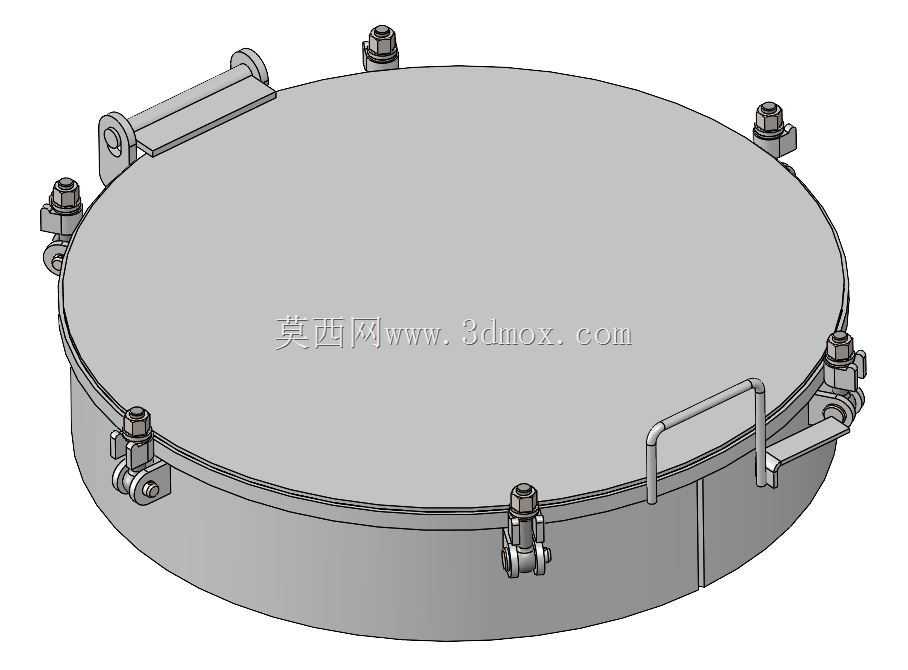

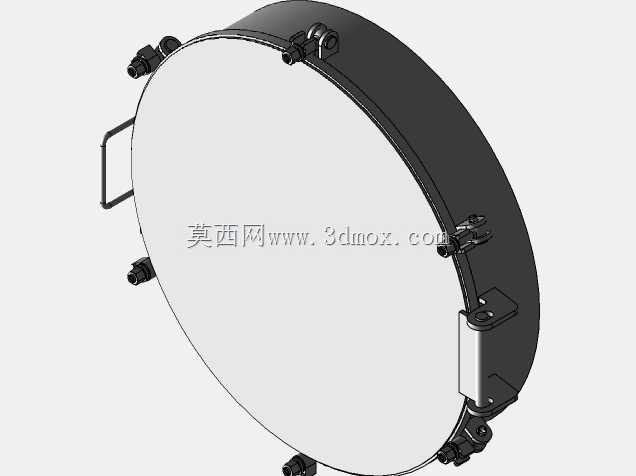

　　该结构为储罐、反应类容器侧壁或顶部配套的快开检修通道部件，公称通径800mm，可满足单人携带检修工具进出容器内部的通行需求，日常处于封闭承压状态，需要进入容器开展内部检修、清理、焊缝探伤、衬层修复作业时可快速开启，无需完全拆卸所有紧固件，大幅缩短开停工阶段的准备时长。结构采用带颈法兰座与容器壁焊接固定的安装形式，法兰座与容器壁的焊接坡口需根据容器壁厚匹配加工，安装时需保证法兰密封面的水平度或垂直度偏差不超过1.5mm/1000mm，避免密封压合不均导致渗漏。盖体与法兰座之间采用侧边铰链连接，铰链销轴采用可拆卸式结构，装配时可先完成法兰座与容器的焊接作业，再穿装销轴完成盖体挂载，降低现场安装的对位难度；盖体侧方配套设置U型提手，

　　单人即可完成盖体的开合翻转操作，翻转行程范围内无结构干涉，铰链侧设置有限位结构，盖体开启至90度时可自动卡止，避免开启过程中盖体滑脱晃动碰伤作业人员。密封压紧结构采用周向均布的快开压块与活节螺栓配合，螺栓下端通过销轴与法兰座铰接，松开螺母后可将螺栓绕销轴翻转脱离压块位置，无需将螺母完全旋下即可解除盖体压紧状态，相比传统全螺栓连接的人孔结构，拆装效率提升60%以上；密封面采用平面密封结构，可适配耐油橡胶、石棉橡胶、聚四氟乙烯等多种材质的密封垫片，满足不同介质存储工况的密封需求，垫片安装槽深度控制在3mm，可限制垫片受压时的侧向滑移，保证密封比压均匀分布。盖体与法兰座的接触边缘设置有安全栅结构，当容器内部存在残余压力时，

　　开启过程中盖体受内部压力顶推会被安全栅限位，仅能抬起微小缝隙完成泄压，避免盖体被压力冲开造成安全事故，该结构符合压力容器检修作业的安全规范要求。整体结构的所有外露金属部件均做钝化处理，可适配常压存储、低压反应等多种工况，安装时需注意周向压块的紧固顺序采用对角交替紧固，单个螺栓的紧固力矩根据垫片材质调整，避免局部压力过大损坏垫片或导致盖体变形。
