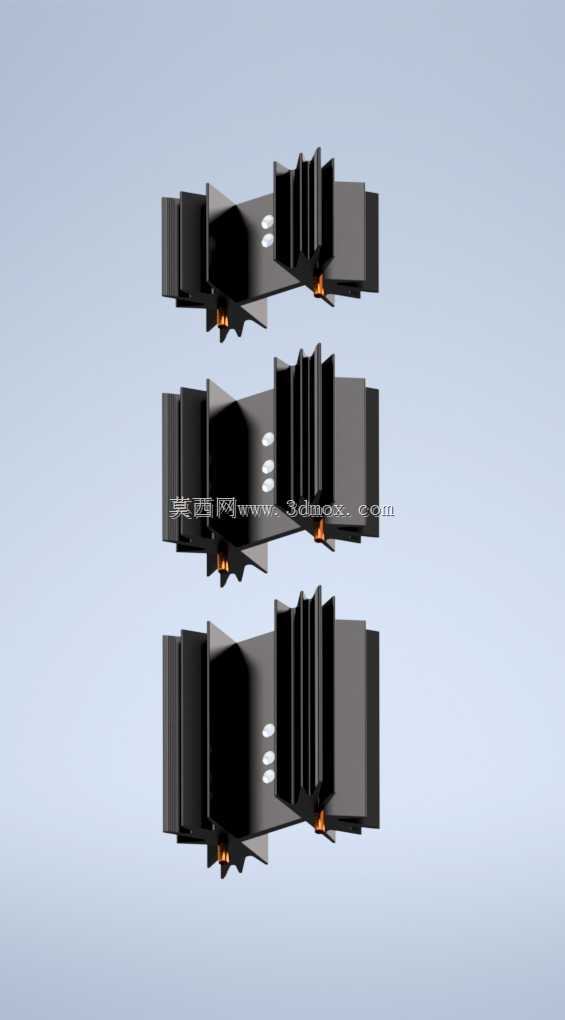

多封装适配黑色电子散热组件结构

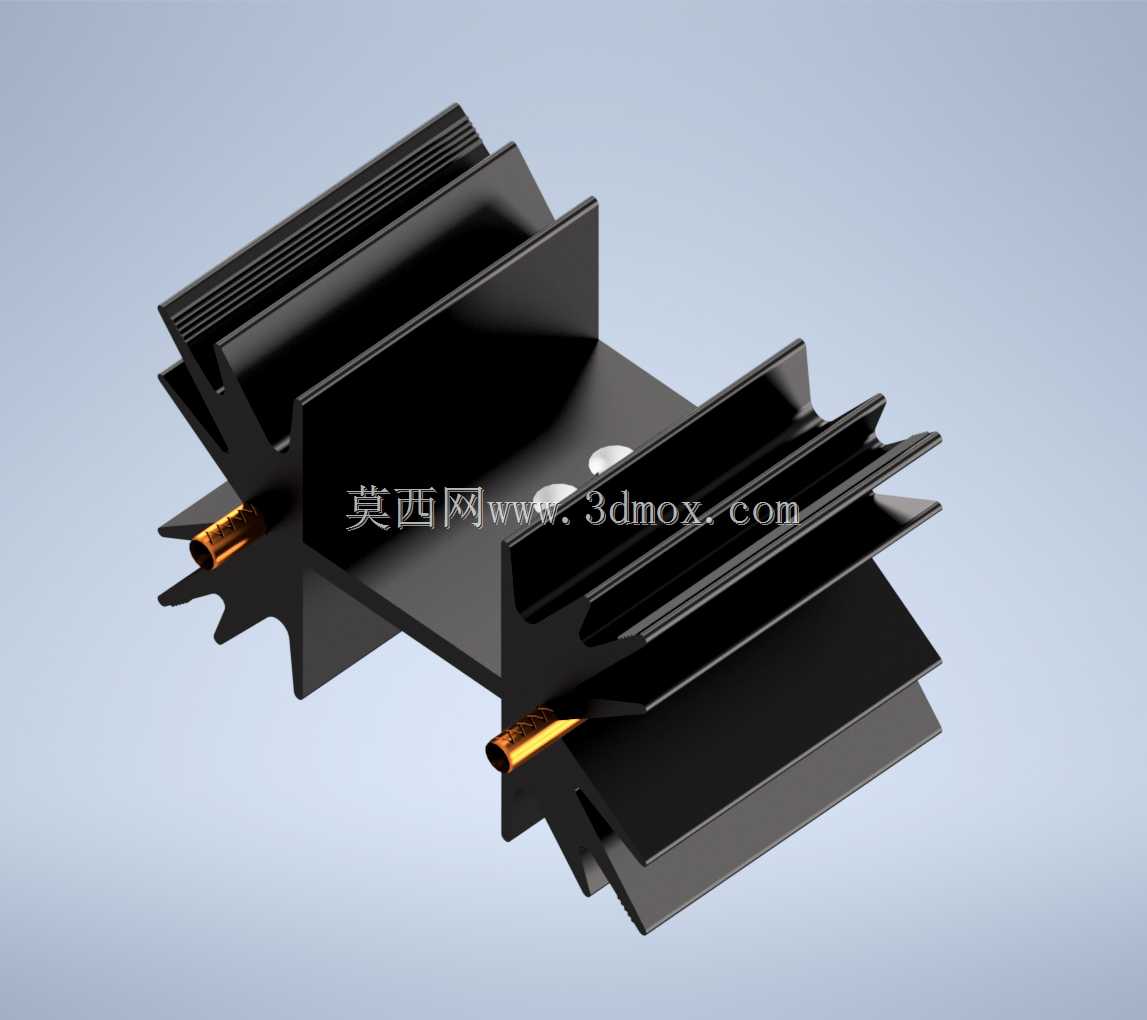

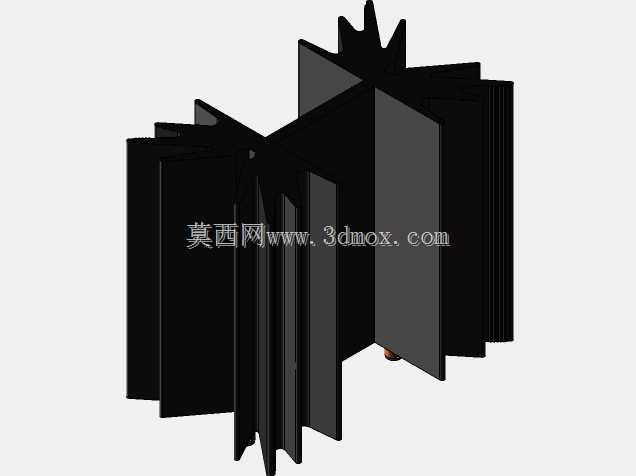

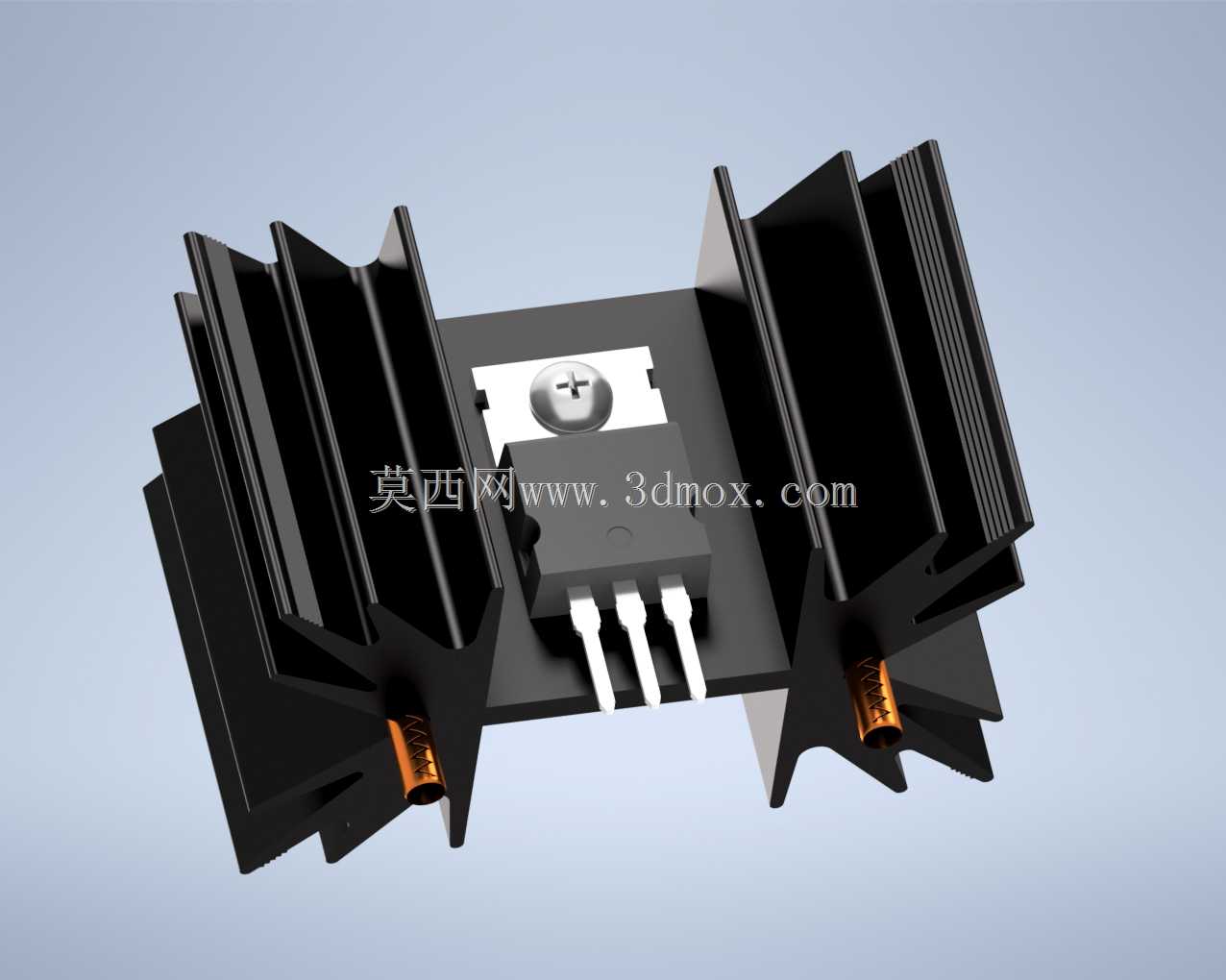

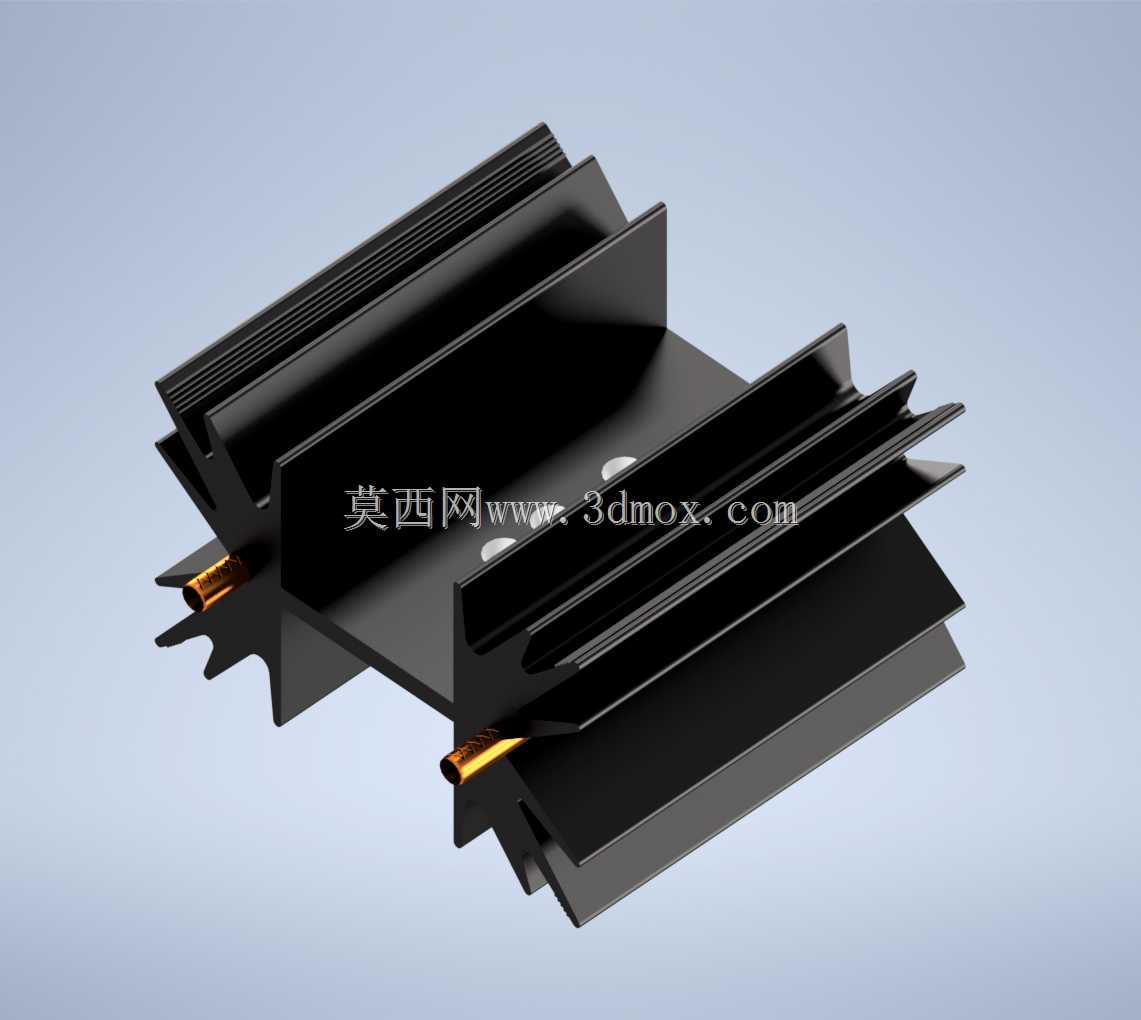

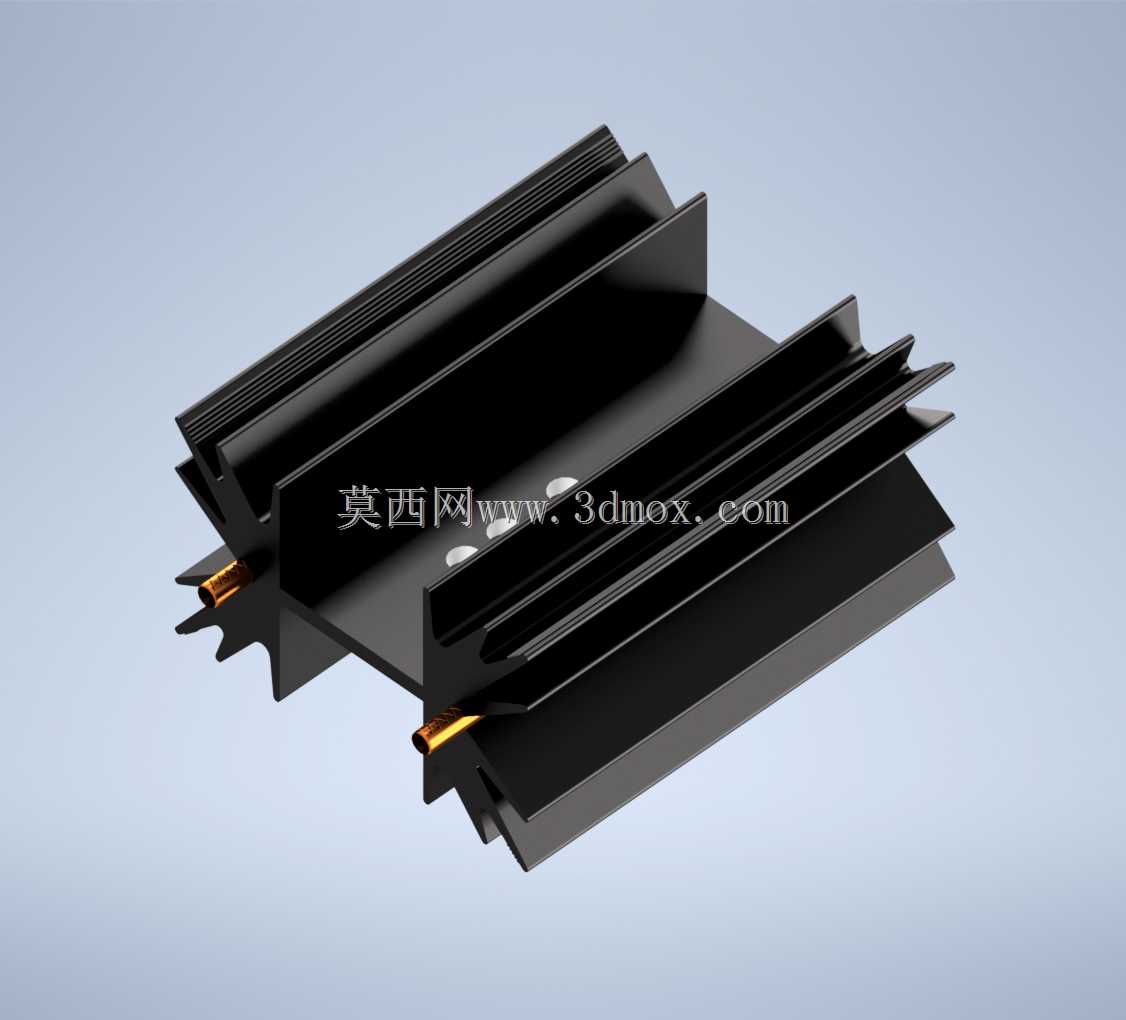

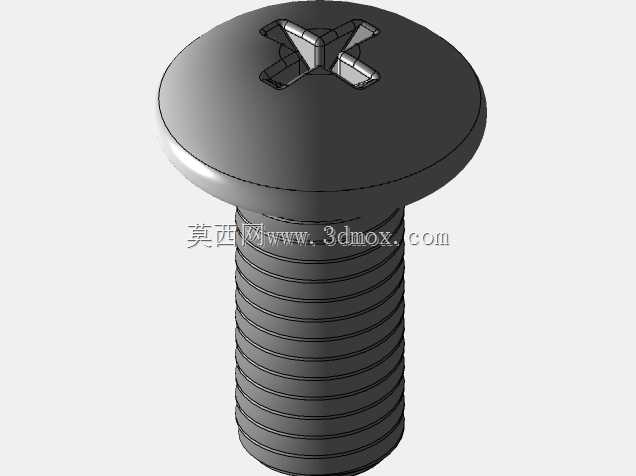

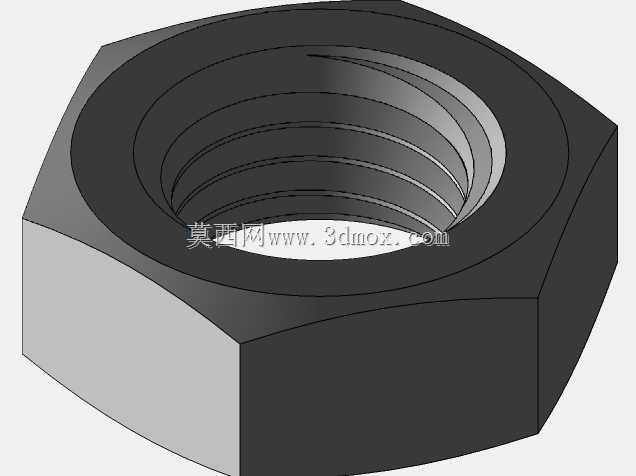

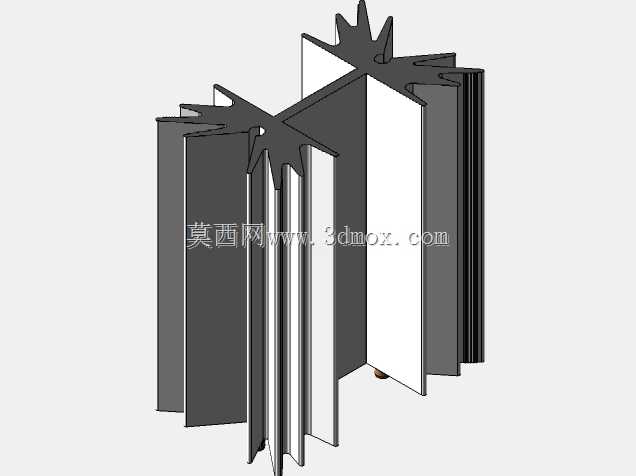

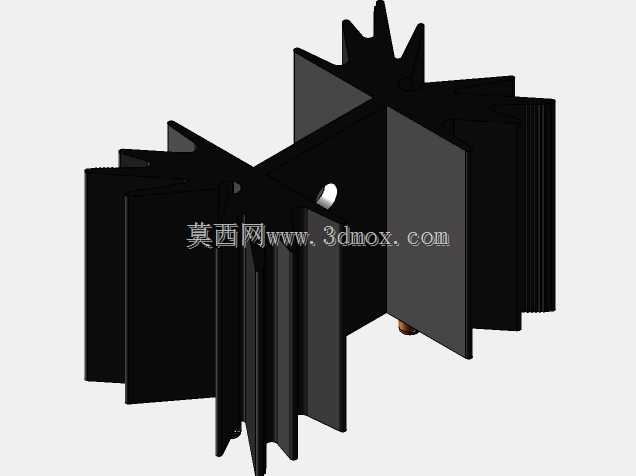

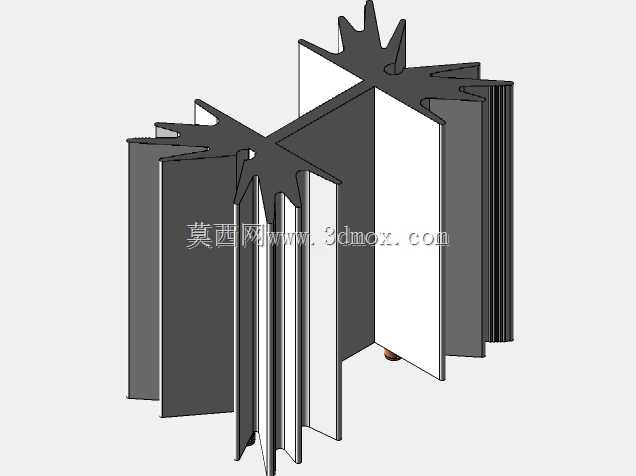

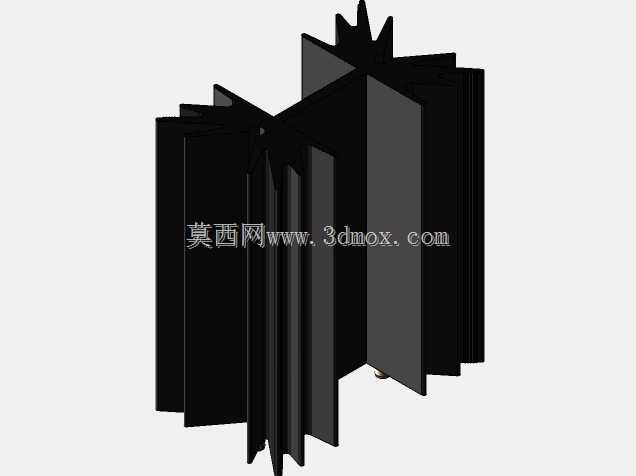

　　这款黑色散热组件主要面向小功率半导体器件的被动散热场景，常见于工控板卡、小功率电源模块、消费类电子驱动板的板载功率器件散热工位，适配TO220、SOT32、TO3P、STS等多种直插封装的功率半导体，能覆盖三极管、线性稳压器、小功率MOS管等常见发热器件的散热需求。从结构设计来看，组件采用对称式双侧鳍片布局，中间预留器件安装位，鳍片采用垂直冲切成型的黑色阳极氧化铝材质，既保证了散热面积的最大化，又通过黑色氧化层提升了热辐射效率，相比同尺寸裸铝鳍片，辐射散热占比可提升15%左右，适合无强制风冷的密闭或半密闭设备舱内使用。安装结构上，组件预留了两个铜质压铆螺母安装柱，可通过螺丝直接将功率器件压合在中间的导热接触面上，无需额外的卡扣结构，

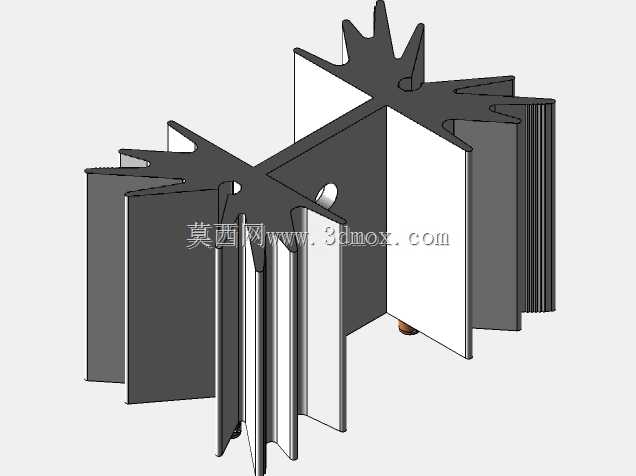

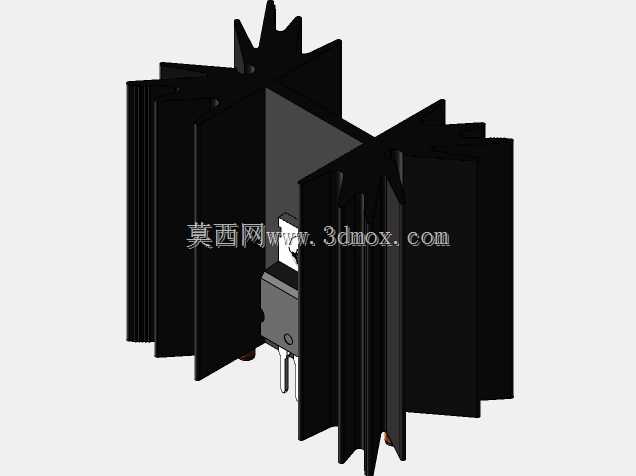

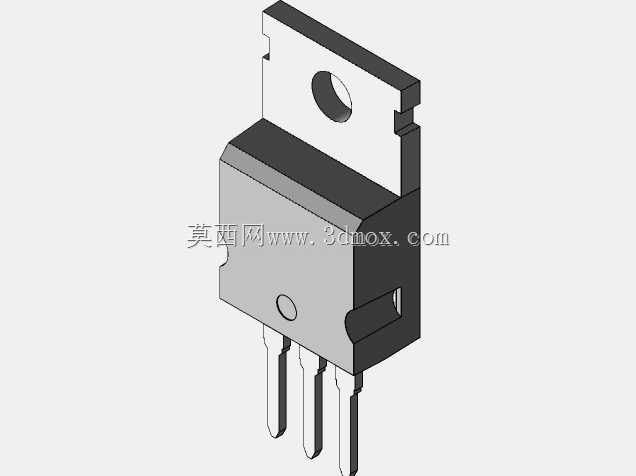

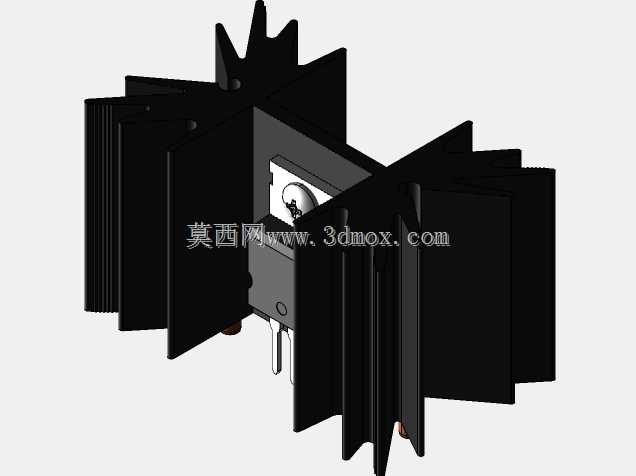

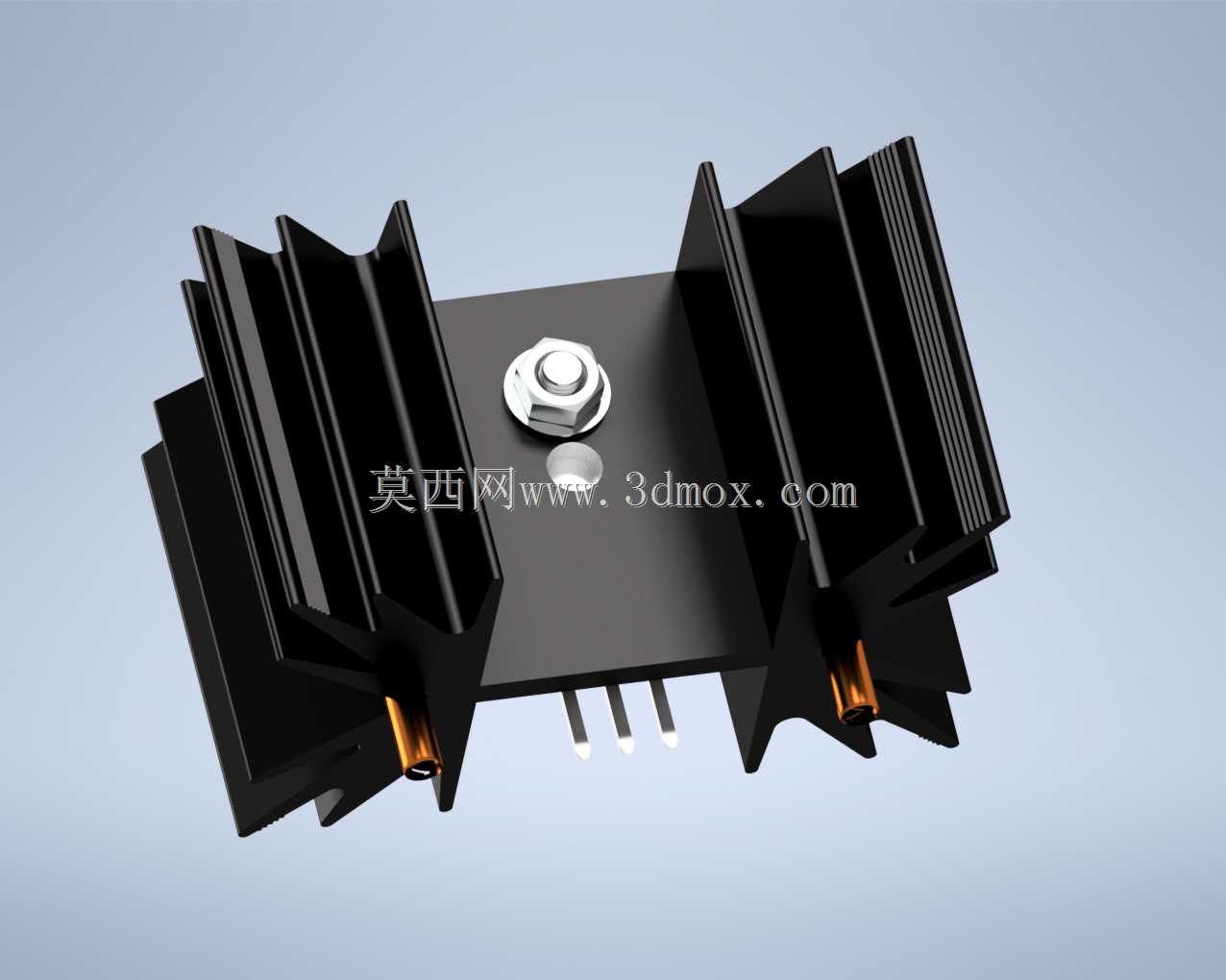

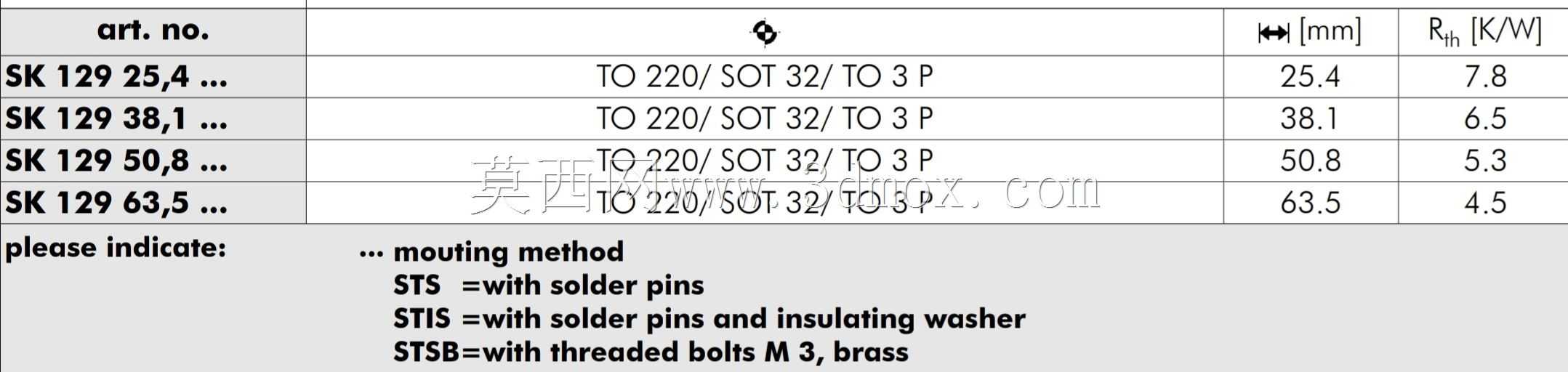

　　安装时仅需在器件与散热座接触面涂覆薄层导热硅脂，即可降低接触热阻，保证热量快速传导至鳍片区域。尺寸边界方面，组件整体长宽高为42mm×25mm×38.1mm，鳍片间距5mm，可适配热耗散4.5K/W到6.5K/W的散热工况，在自然对流环境下可承载最高5W左右的器件持续发热功率，安装时仅需在PCB上预留对应两个安装柱的过孔，孔位间距匹配常规TO220器件的安装孔距，不会与周边板载元件产生结构干涉。设计过程中充分考虑了多封装兼容的需求，中间接触面做了阶梯式避让结构，既可以贴合TO220这类带塑封本体的厚封装器件，也能适配SOT32这类薄型小封装器件，压合时不会出现器件本体悬空导致的接触不良问题。鳍片的边缘做了钝化折边处理，

　　避免生产装配过程中割伤操作人员，同时鳍片的排布方向顺着自然对流的气流方向，热空气可顺着鳍片间隙快速上升排出，不会在鳍片区域形成涡流积热。这类散热结构不需要额外的风扇供电，可靠性高，无运行噪音，适合对噪音敏感、长期连续运行的工控类电子设备，在小功率开关电源、LED驱动模块、小型伺服驱动板上都有广泛的应用空间，建模时还原了鳍片的冲压倒角、压铆螺母的嵌装结构、接触面的平面度细节，可直接用于板卡结构堆叠验证、散热仿真模拟、装配干涉检查等设计环节。
