DN800规格DIN28124标准承压人孔结构

　　在化工储罐、承压容器、酒类酿造罐体以及大型工业管道系统的设计环节中，人孔是保障后期运维检修、内部清洁作业、物料临时进出的核心承压附件，这款公称通径800mm的人孔结构，完全遵循DIN28124标准的尺寸与承压要求设计，适配多数常压到中低压工况的圆形罐体侧壁或顶部安装需求。从实际工程选型的角度看，DN800的通径尺寸能够满足成年检修人员佩戴全套安全防护装备自由进出，同时可以允许小型检修工具、内部清洁设备顺利通过，不会出现通径过小导致作业卡滞的问题，相比DN600规格的人孔，作业通行效率提升40%以上，又不会像DN1000规格人孔那样占用过多罐体安装面、增加不必要的密封失效风险。

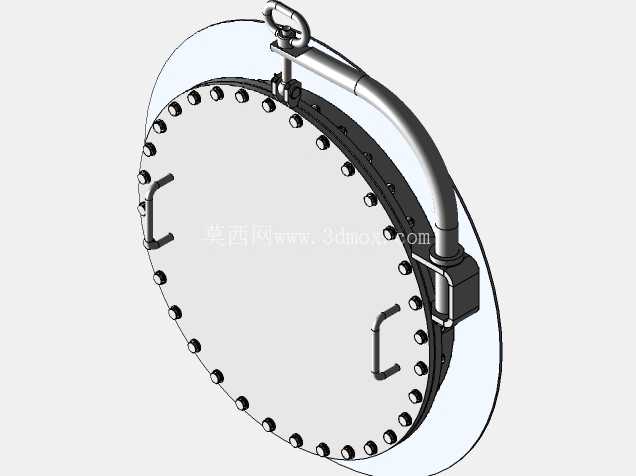

　　整个结构的密封面采用整圈螺栓均布的设计思路，沿法兰圆周等距排布的紧固螺栓，能够在螺栓预紧后让密封垫片受力均匀，避免局部应力集中导致的垫片压溃或者密封泄漏问题，法兰密封面的平面度公差控制在0.2mm以内，适配耐油橡胶、石棉橡胶以及金属缠绕垫片等多种常用密封件，可根据实际输送介质的腐蚀性、工作温度灵活更换密封材质。人孔盖的开启结构采用了带平衡支撑的弯臂式设计，铰接端的旋转轴做了耐磨衬套处理，长期反复开启也不会出现轴孔磨损导致的盖体偏移，弯臂上集成的吊环结构既可以作为人孔整体吊装的受力点，也能在开启后配合安全销实现盖体的位置锁定，防止风压或者意外碰撞导致盖体突然闭合伤人；盖体内侧设置的两个对称把手，方便作业人员在内部检修完成后从罐体内侧辅助对位闭合，避免盖体错位导致的密封面磕碰损伤。

　　从安装边界来看，这款人孔的法兰外径、螺栓孔中心距、螺栓规格数量完全匹配DIN28124标准中DN800压力等级的对应参数，安装时只需要在罐体壁面开出对应尺寸的安装孔，将人孔法兰与罐体焊接固定即可，不需要额外做安装面的二次加工，法兰背面的焊接坡口已经做了预处理，能够减少现场焊接的打磨工作量，焊接后法兰面的变形量可以控制在标准允许范围内，不会影响后续的密封装配。

　　在实际工况应用中，这款人孔可以适配食品级罐体、化工原料储罐、市政给排水大型管道、污水处理罐体等多种场景，当用于食品酿造类罐体时，所有与介质接触的表面都可以做抛光处理，避免物料残留滋生细菌；用于化工承压罐体时，可以根据介质腐蚀等级选择对应的法兰材质，从普通碳钢到304、316L不锈钢都能适配对应的结构尺寸，不需要重新调整安装孔位。设计过程中特意做了盖体的受力优化，当罐体内存在微正压时，内部压力会作用在盖体内侧，辅助压紧密封面，压力越高密封贴合效果越好，不会出现普通平盖人孔在压力波动时容易泄漏的问题；铰接结构的旋转阻尼做了适配调整，开启盖体时不需要施加过大的外力，单人即可完成开启和闭合操作，不需要额外配备吊装辅助设备，日常运维的操作成本更低。人孔盖与法兰之间的定位结构做了防呆设计，闭合时只有对位准确才能完全贴合，避免操作人员强行拧螺栓导致的密封面错位损伤，所有螺栓的外露长度都做了统一限制，不会出现螺栓过长导致的安装干涉或者人员剐蹭风险。
