带监控摄像模组的四旋翼飞行装置

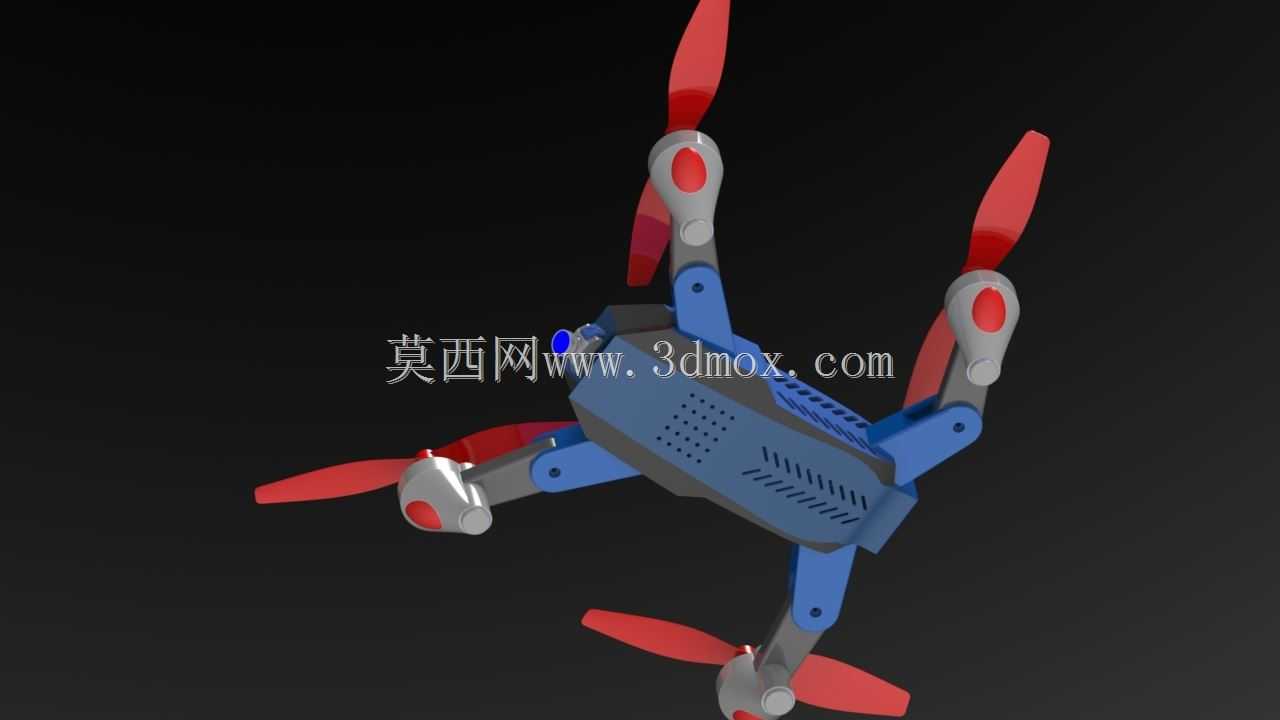

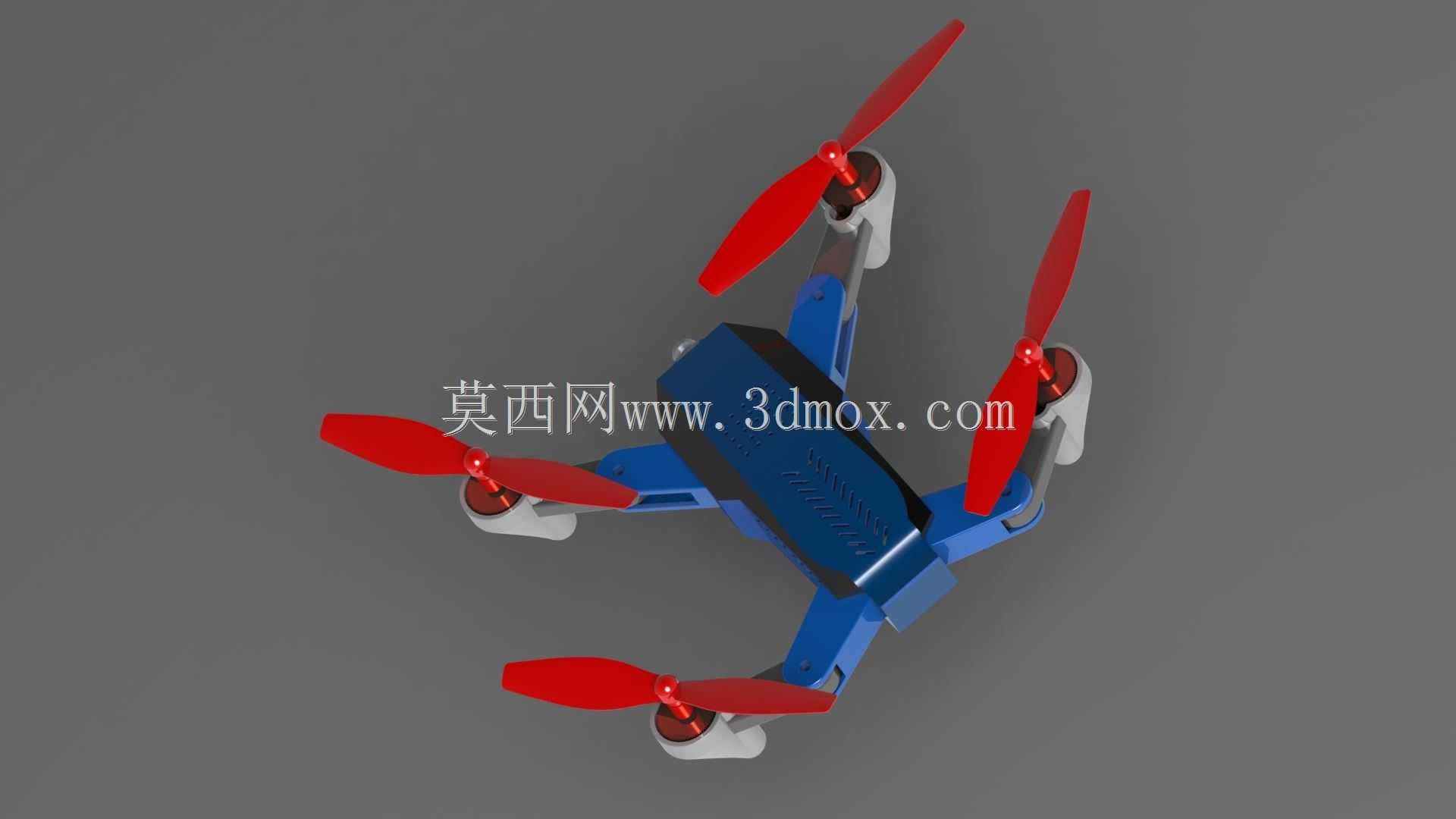

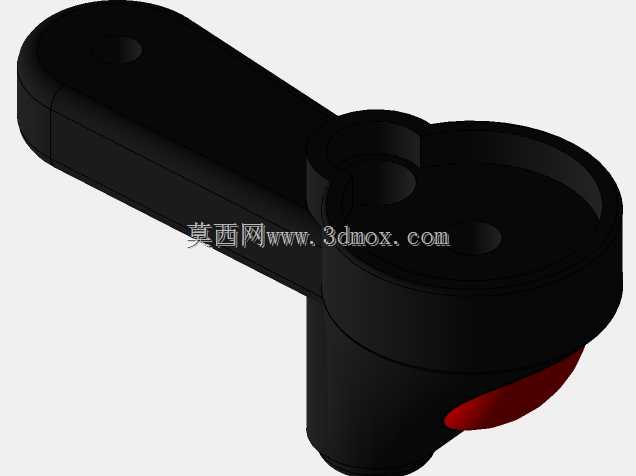

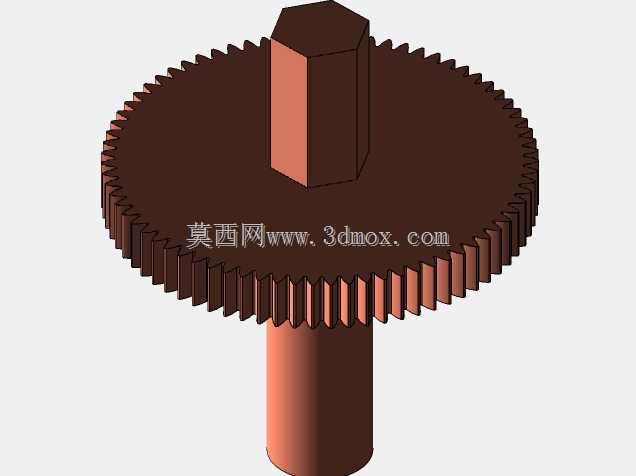

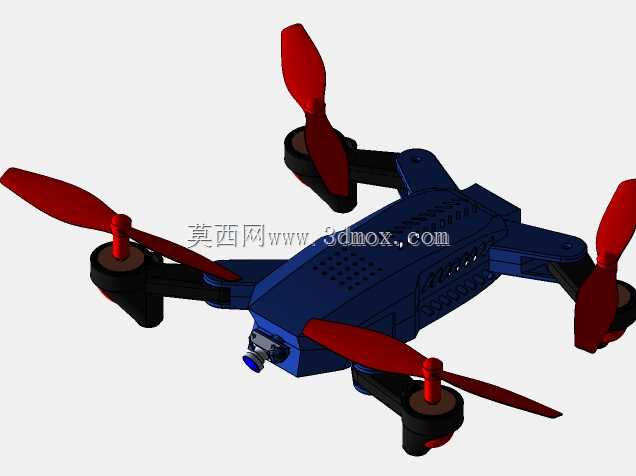

　　这款四旋翼飞行装置的结构设计围绕低空近距作业场景展开，可适配厂区巡检、狭小空间勘测、户外点位航拍等实际作业需求，机身前端集成的摄像模组可实现作业过程中的实时画面采集，替代人工进入高危、狭窄区域完成信息采集工作，降低人工作业的安全风险。从结构布局来看，四个机臂采用可折叠式铰接设计，非作业状态下可将机臂向机身主体方向收拢，大幅缩小收纳占用空间，方便作业人员随身携带转场；每个机臂末端独立设置动力舱，内置驱动电机与传动齿轮组，直接带动对应旋翼叶片转动，动力传递路径短，传动损耗低，同时单动力单元独立布局的形式也便于后期故障排查与零部件更换，单个动力模块出现故障时无需拆解整机即可完成替换作业。旋翼叶片采用流线型翼型设计，翼尖做了削尖处理，

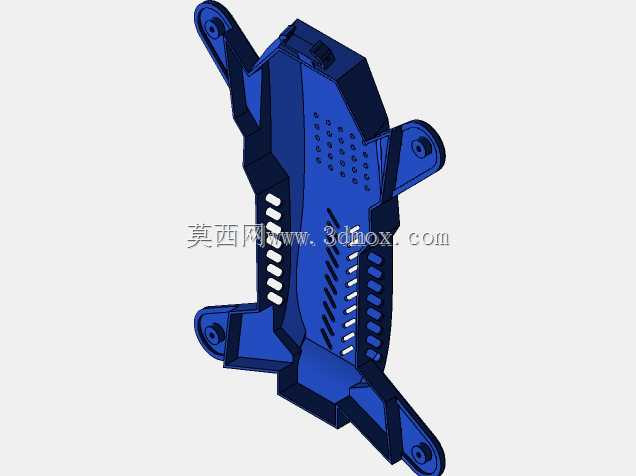

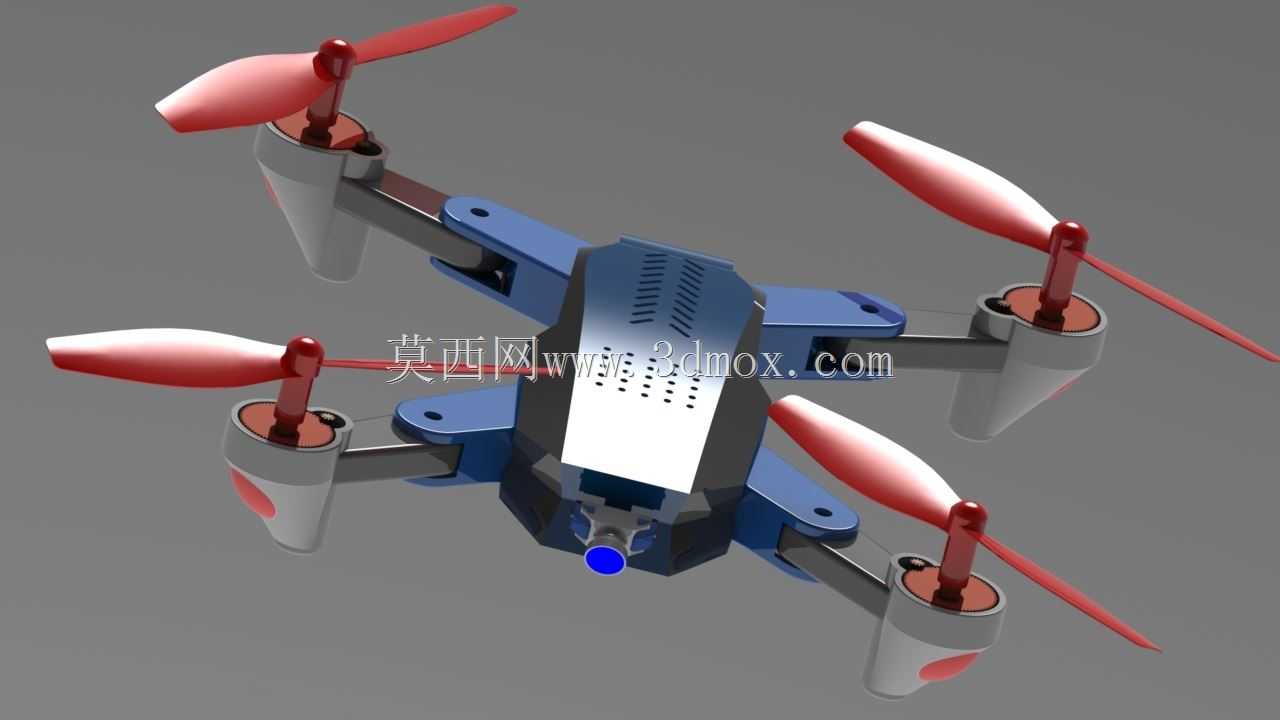

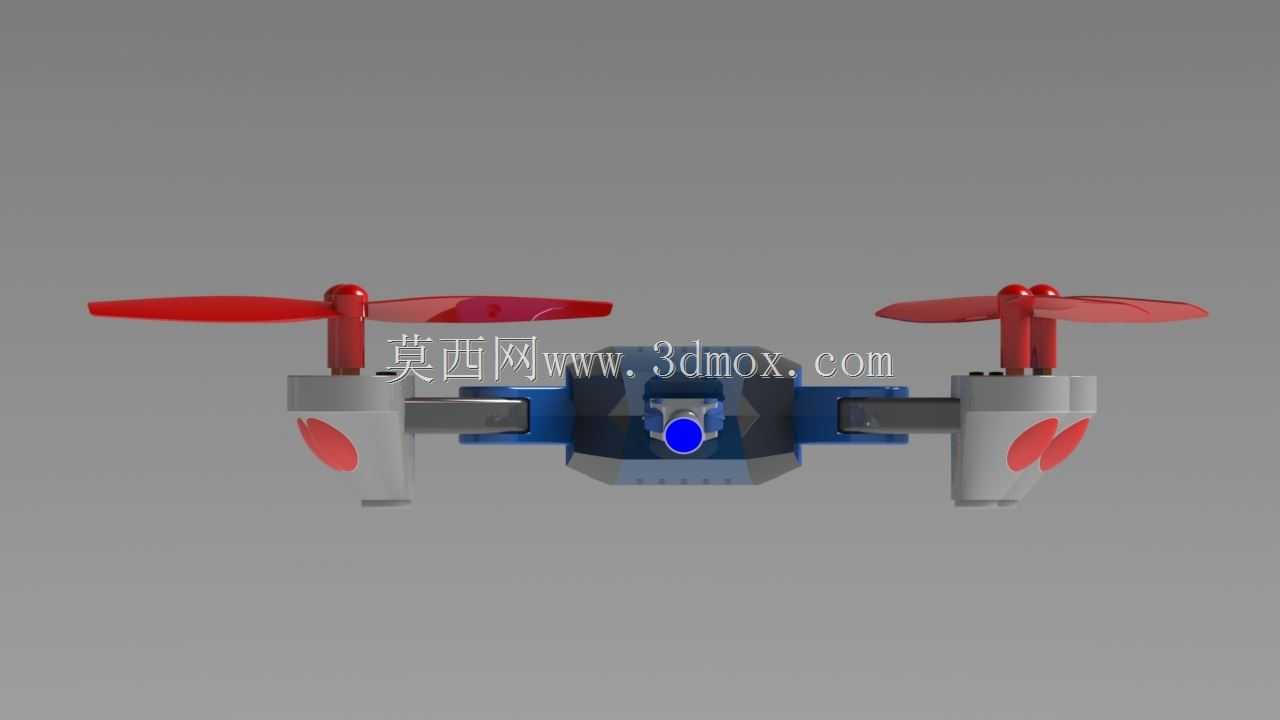

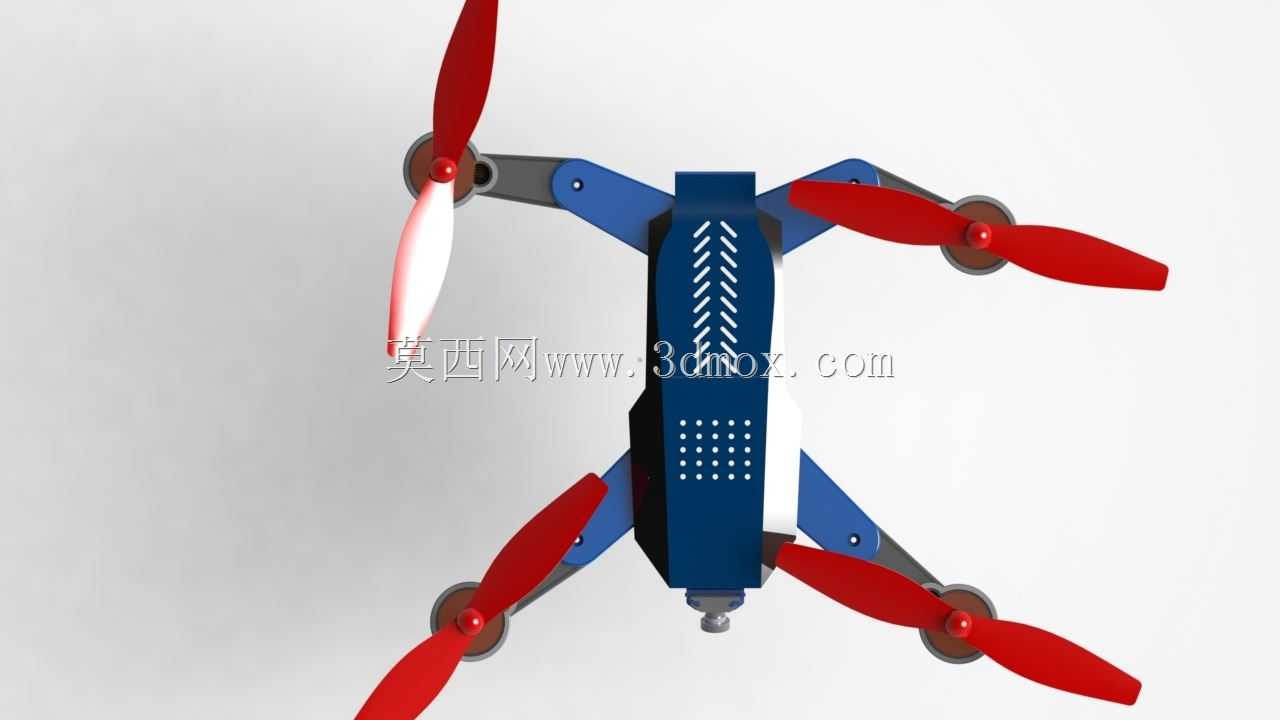

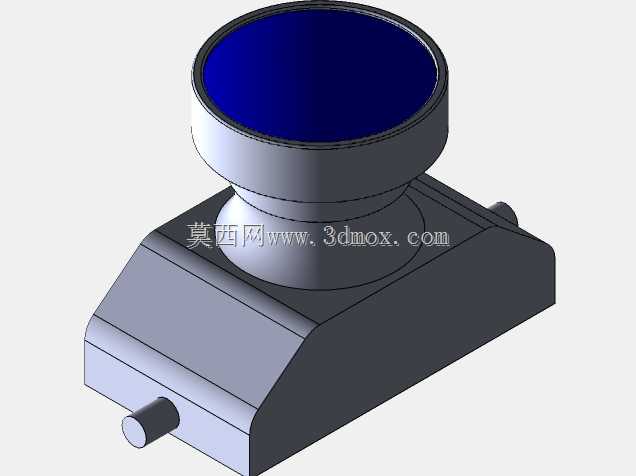

　　可降低高速旋转时的翼尖涡流阻力，提升升力转化效率，每个旋翼的安装座都设置了微小的倾角调整余量，装配时可根据实际试飞的动平衡表现微调安装角度，抵消整机飞行时的自旋力矩，提升飞行姿态的稳定性。机身主体采用上下分壳式结构，内部预留了电池仓、飞控板安装位、图传模块安装腔，各腔体之间设置有走线槽，可规整布置内部连接线束，避免线束干涉运动部件；机身外壳表面开设多组阵列式散热通槽，可在飞行过程中利用迎面气流带走内部电子元件工作产生的热量，避免长时间作业时元件过热出现性能衰减。前端摄像模组采用下沉式安装结构，镜头突出于机身下表面，可避免机身结构遮挡拍摄视野，镜头周边设置有防撞凸台，在低空近距离作业意外触碰到障碍物时，可优先通过凸台承接碰撞冲击力，

　　保护镜头组件不受直接磕碰损伤。机臂与主体的铰接位置设置有定位卡榫，机臂展开至工作位置时卡榫可自动锁止，避免飞行过程中机臂受气流冲击出现折叠移位，收拢时只需按压卡榫解锁即可完成收折操作，无需额外工具辅助。整机的重心设计落在四个旋翼围成的几何中心位置，电池仓设置在机身中部靠下区域，可进一步压低整机重心，提升飞行时的抗风扰能力，即使在三级左右的户外风场下也能保持稳定的悬停姿态，保障摄像画面的清晰度。起落支撑结构直接集成在动力舱下侧，采用弧形凸起设计，降落时可先接触承接冲击力，同时支撑点的位置分布均匀，降落在平整硬质地面时可保持机身水平，不会出现侧翻情况，也能避免机身下表面的摄像模组直接接触地面造成刮擦。
