Avalon5寸FPV自由式穿越机机架结构设计

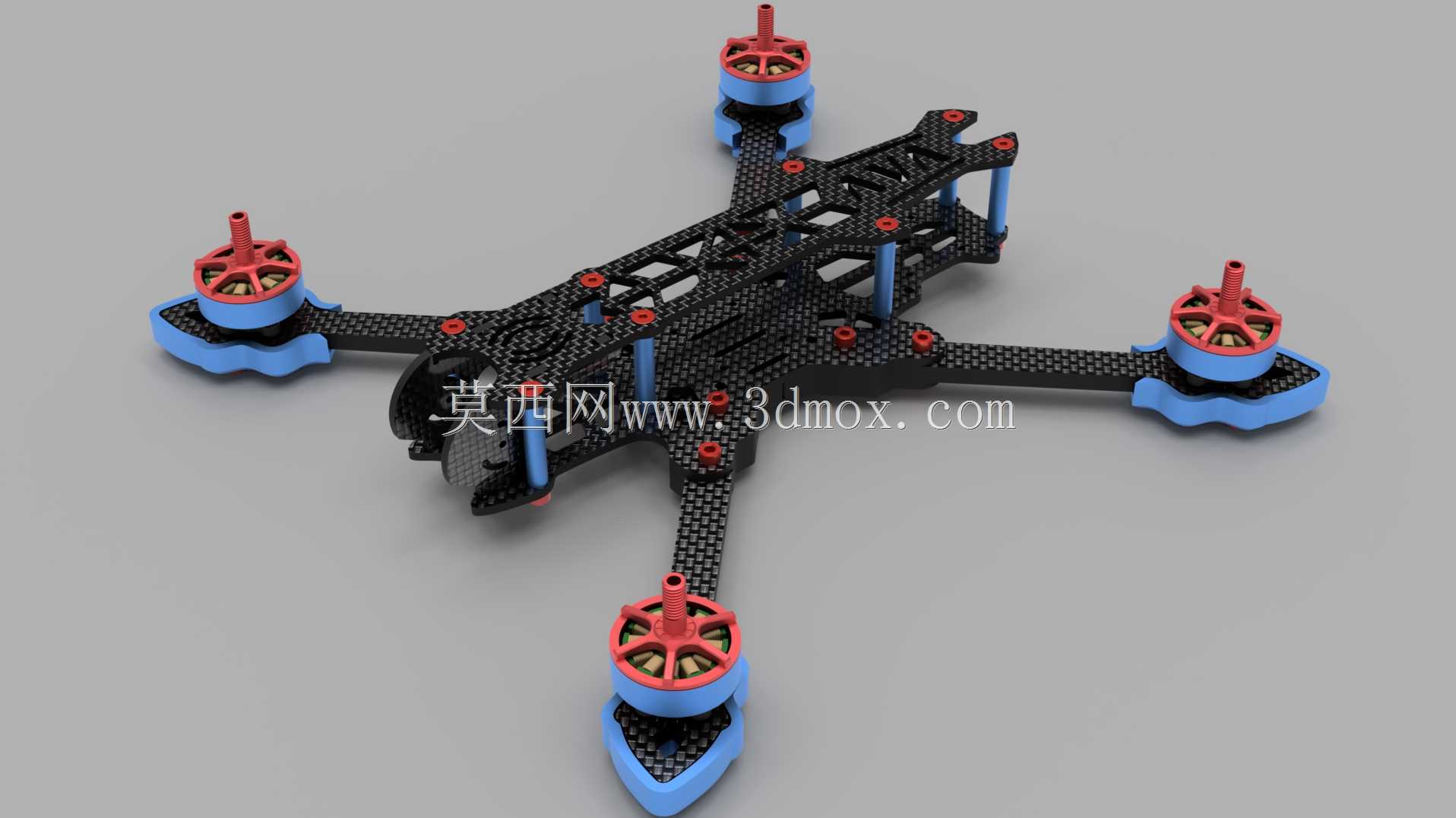

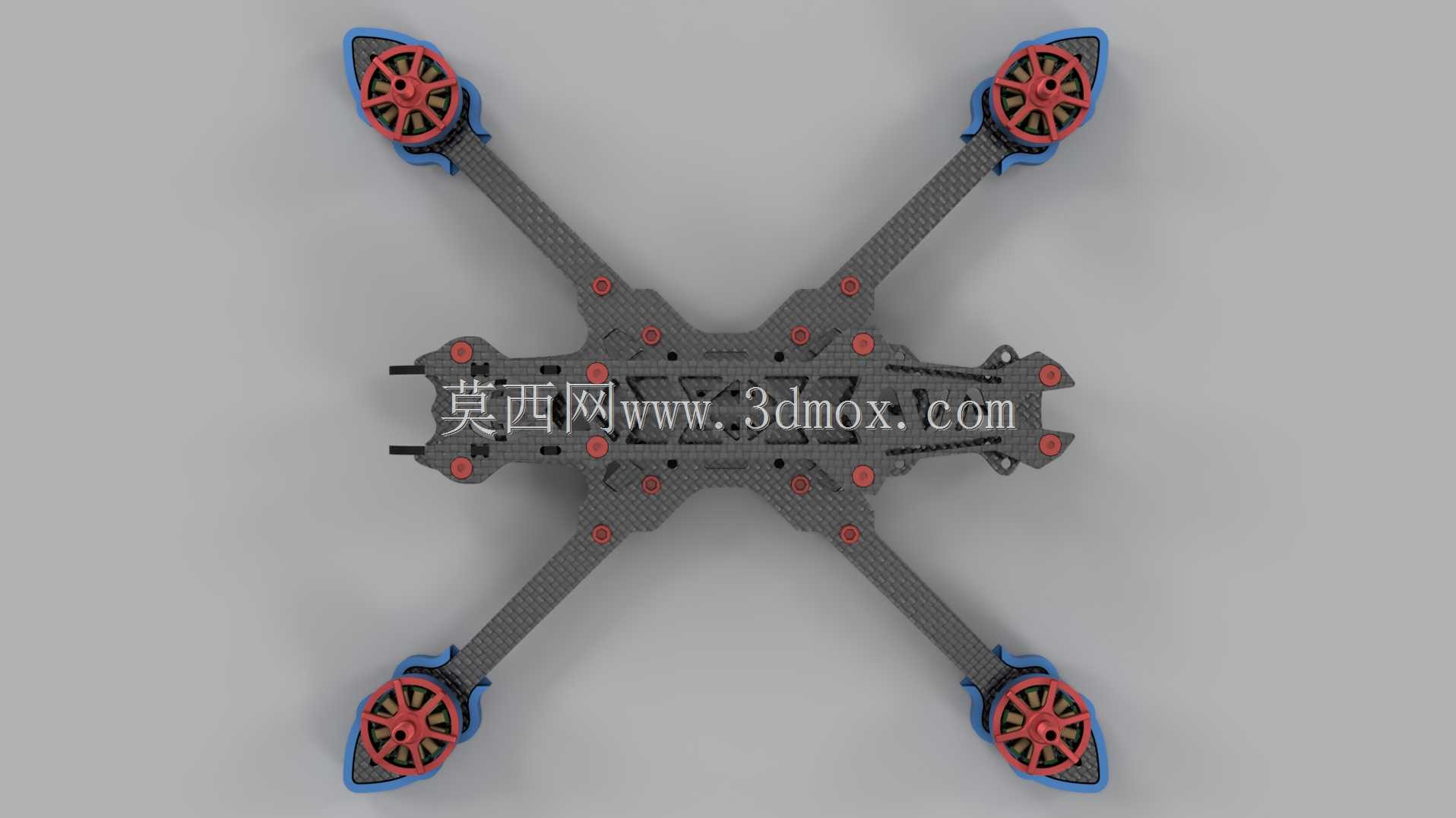

　　这款5寸FPV自由式机架的结构设计，核心围绕花飞场景的动态载荷需求展开，区别于竞速机架的极致轻量化取向，自由式飞行需要频繁完成大角度翻滚、俯冲急停、擦障碰擦等动作，机架的抗扭刚性、冲击冗余量是设计优先级最高的指标。整体轴距设定为250毫米，这个尺寸边界刚好适配5英寸螺旋桨的安装需求，既不会因为轴距过小导致桨尖与机架臂干涉，也不会因为轴距过大增加不必要的转动惯量，影响飞行动作的跟手性。

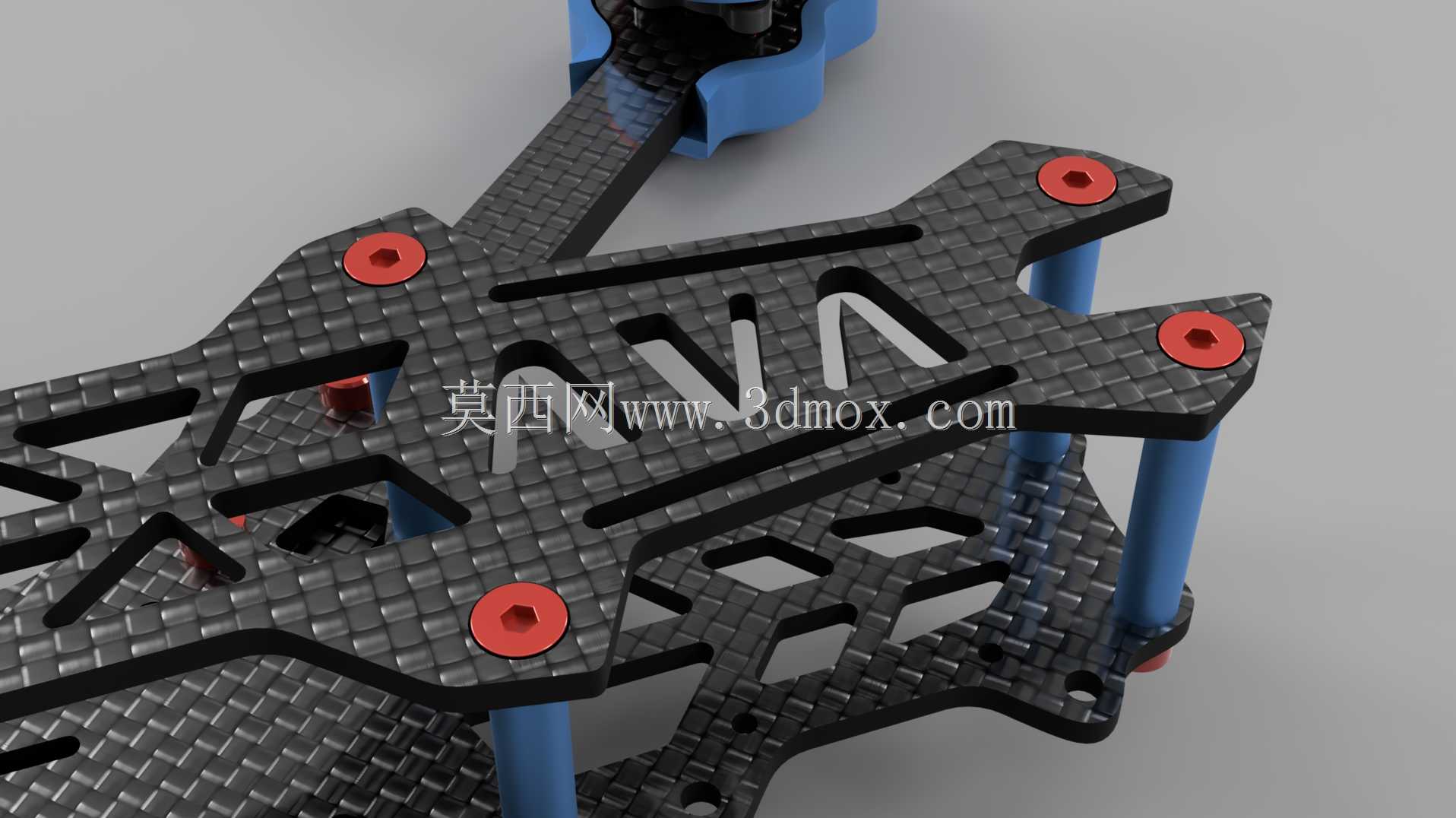

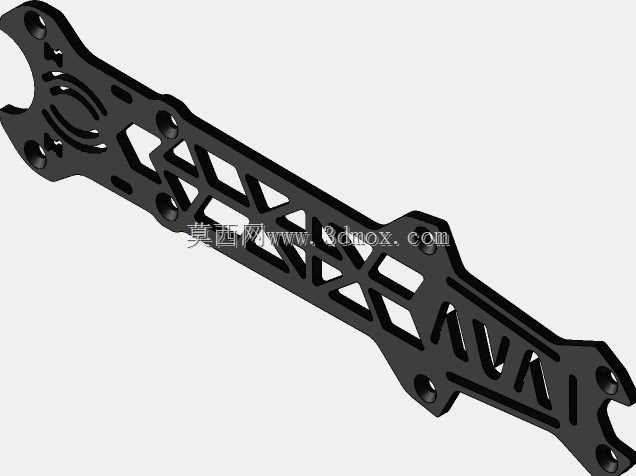

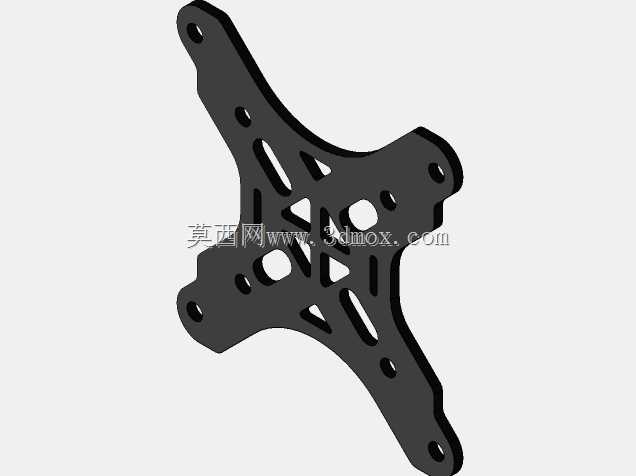

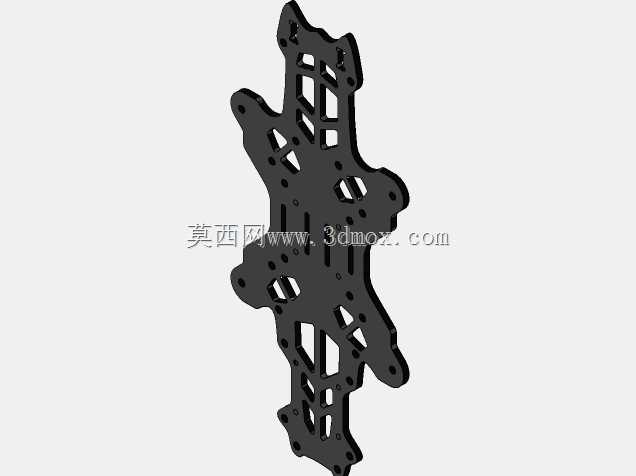

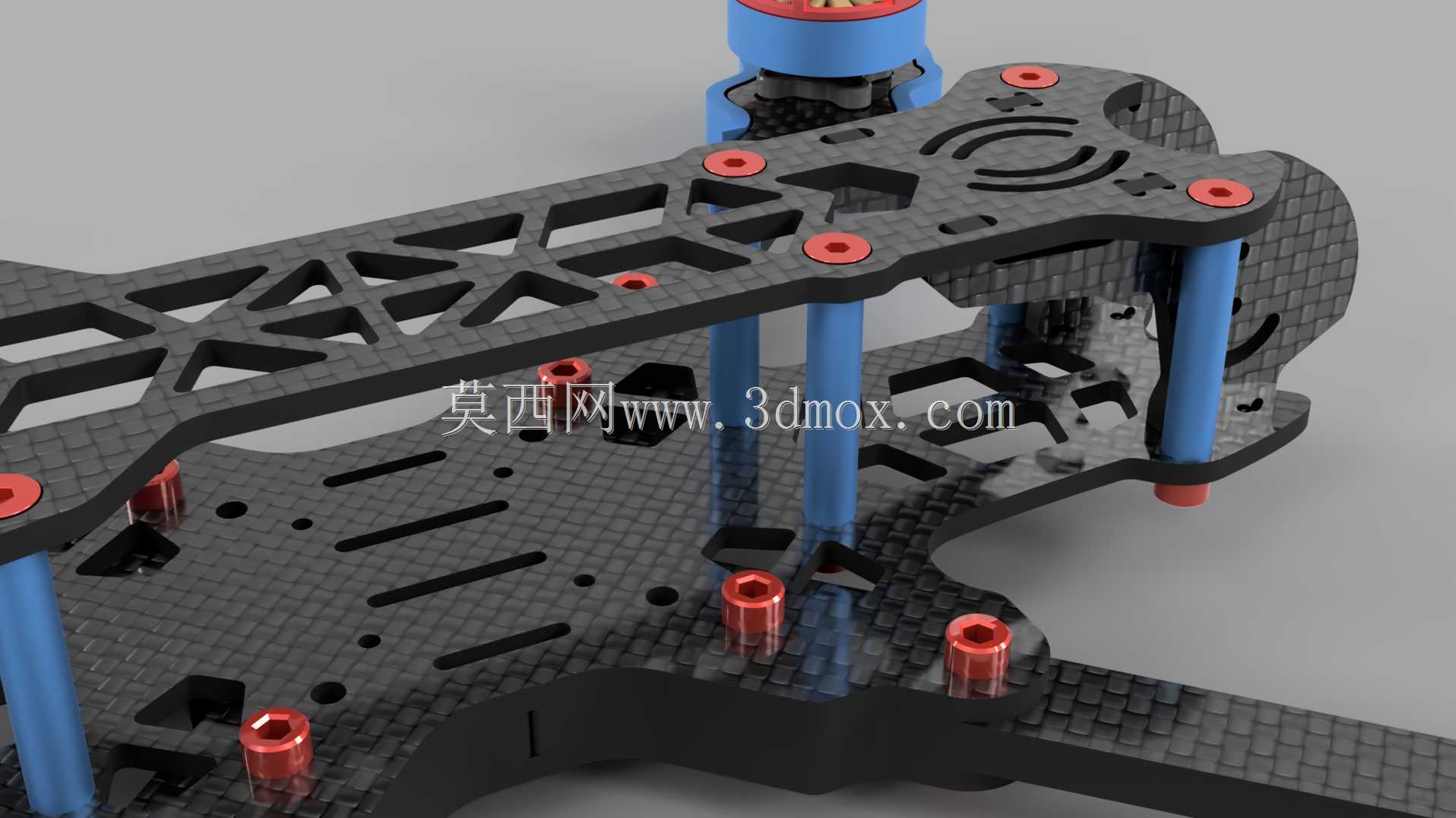

　　机架主体上下板采用碳纤维板材做镂空拓扑优化，镂空区域不是单纯的减重开槽，而是沿着飞行过程中应力传导的路径做筋位保留，在四个机臂连接飞控塔的核心受力区，保留了连续的碳纤维传力路径，非受力区域做大面积三角镂空，兼顾刚性与重量控制。机臂与主体的连接位置，采用蓝色铝合金柱做支撑隔离，上下板之间的支撑柱均匀分布在安装孔位周边，避免飞控、电调安装区域出现板件共振，影响飞行陀螺仪的采样精度。

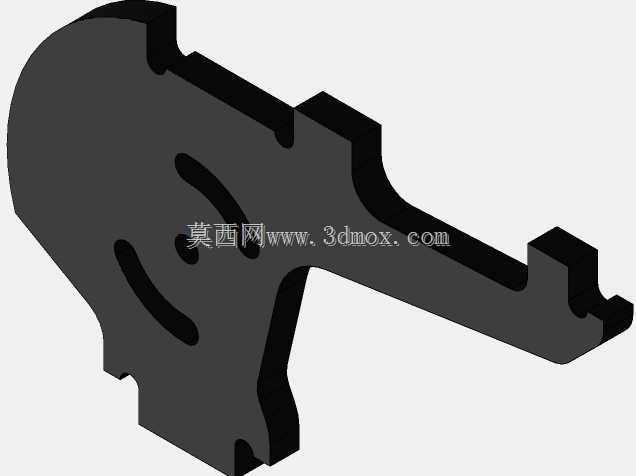

　　安装边界上，机架预留了标准的飞控塔安装孔位，可适配常规尺寸的飞控、电调堆叠安装，四个机臂末端的电机安装座采用红色隔离柱做高度抬升，既可以给电机螺丝预留足够的啮合长度，也能在炸机时先通过隔离柱吸收部分冲击能量，避免碳纤维机臂直接受冲击开裂。机架上层板预留了图传天线、摄像头的安装位，摄像头安装角度可根据飞行习惯做小范围调整，适配不同花飞玩家的视角需求。

　　从实际使用场景来看，这款机架适配户外自由花飞、近地创意拍摄、日常练飞等多种场景，结构设计上充分考虑了炸机后的维修便利性，机臂为一体化与主体连接的结构，相比分体机臂减少了装配间隙，同时支撑柱、电机安装座都采用通用标准件，损坏后可快速替换，不需要整体更换机架主体。机架的板件边缘做了倒角处理，避免碳纤维锐边割伤线材，所有走线槽位都预留了足够的空间，可容纳电调线、图传线、接收机线的规整布置，减少线材干涉飞控震动的问题。在动力适配层面，250毫米轴距搭配5寸桨，可适配常见的2207、2306规格穿越机电机，搭配4S-6S锂电池即可获得足够的动力冗余，满足大动作花飞的推力需求。
